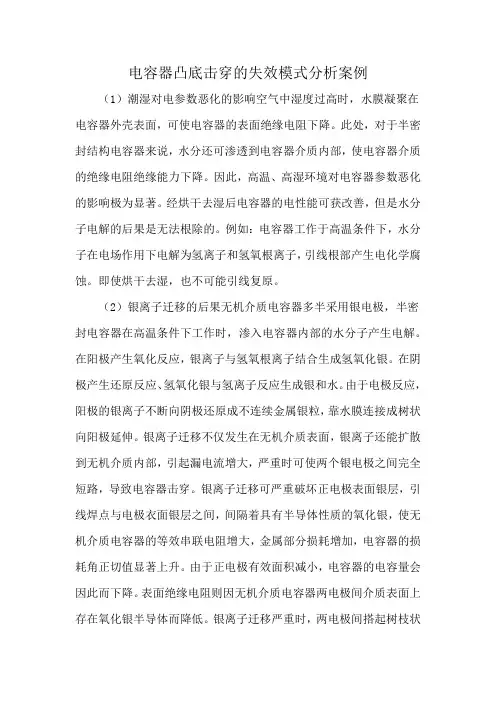

电容器凸底击穿的失效模式分析案例(1)潮湿对电参数恶化的影响空气中湿度过高时,水膜凝聚在电容器外壳表面,可使电容器的表面绝缘电阻下降。
此处,对于半密封结构电容器来说,水分还可渗透到电容器介质内部,使电容器介质的绝缘电阻绝缘能力下降。
因此,高温、高湿环境对电容器参数恶化的影响极为显著。
经烘干去湿后电容器的电性能可获改善,但是水分子电解的后果是无法根除的。
例如:电容器工作于高温条件下,水分子在电场作用下电解为氢离子和氢氧根离子,引线根部产生电化学腐蚀。
即使烘干去湿,也不可能引线复原。
(2)银离子迁移的后果无机介质电容器多半采用银电极,半密封电容器在高温条件下工作时,渗入电容器内部的水分子产生电解。
在阳极产生氧化反应,银离子与氢氧根离子结合生成氢氧化银。
在阴极产生还原反应、氢氧化银与氢离子反应生成银和水。
由于电极反应,阳极的银离子不断向阴极还原成不连续金属银粒,靠水膜连接成树状向阳极延伸。
银离子迁移不仅发生在无机介质表面,银离子还能扩散到无机介质内部,引起漏电流增大,严重时可使两个银电极之间完全短路,导致电容器击穿。
银离子迁移可严重破坏正电极表面银层,引线焊点与电极衣面银层之间,间隔着具有半导体性质的氧化银,使无机介质电容器的等效串联电阻增大,金属部分损耗增加,电容器的损耗角正切值显著上升。
由于正电极有效面积减小,电容器的电容量会因此而下降。
表面绝缘电阻则因无机介质电容器两电极间介质表面上存在氧化银半导体而降低。
银离子迁移严重时,两电极间搭起树枝状的银桥,使电容器的绝缘电阻大幅度下降。
综上所述,银离子迁移不仅会使非密封无机介质电容器电性能恶化,而且可能引起介质击穿场强下降,最后导致电容器击穿。
值得一提的是:银电极低频陶瓷独石电容器由于银离子迁移而引起失效的现象比其他类型的陶瓷介质电容器严重得多,原因在于这种电容器的一次烧成工艺与多层叠片结构。
银电极与陶瓷介质--次烧也过程中,银参与了陶瓷介质表面的固相反应,渗入了瓷银接触处形成界面层。
多层陶瓷电容破裂失效原因英文回答:The cracking and failure of multilayer ceramic capacitors (MLCCs) can be attributed to various reasons. Here are some common causes:1. Mechanical stress: MLCCs are often subjected to mechanical stress during handling, assembly, or operation. Excessive stress can lead to cracking and failure. This stress can arise from thermal expansion and contraction mismatch between the MLCC and the surrounding materials, as well as from external forces or vibrations.2. Thermal stress: MLCCs can experience thermal stress due to rapid temperature changes or high operating temperatures. The coefficient of thermal expansion (CTE) mismatch between the MLCC and the substrate or solderjoints can cause the MLCC to crack.3. Moisture and humidity: Ceramic materials are susceptible to moisture absorption. When moisture enters the MLCC, it can cause expansion and contraction during temperature cycling, leading to cracking and failure. Humidity can also cause corrosion of the internal electrodes, resulting in electrical failure.4. Manufacturing defects: MLCCs can have inherent defects introduced during the manufacturing process. These defects can include voids, delamination, or improper electrode connections. These defects can weaken the structural integrity of the MLCC and make it more susceptible to cracking and failure.5. Voltage and current overload: Exceeding the maximum voltage or current ratings of an MLCC can cause it to fail. High voltage or current can generate excessive heat, leading to thermal stress and cracking. It is important to operate MLCCs within their specified limits to avoid failure.中文回答:多层陶瓷电容破裂失效的原因有多种。

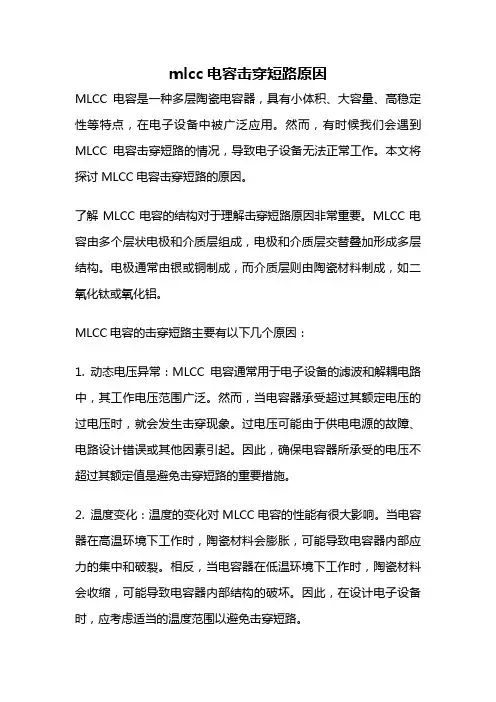

mlcc电容击穿短路原因MLCC电容是一种多层陶瓷电容器,具有小体积、大容量、高稳定性等特点,在电子设备中被广泛应用。
然而,有时候我们会遇到MLCC电容击穿短路的情况,导致电子设备无法正常工作。
本文将探讨MLCC电容击穿短路的原因。
了解MLCC电容的结构对于理解击穿短路原因非常重要。
MLCC电容由多个层状电极和介质层组成,电极和介质层交替叠加形成多层结构。
电极通常由银或铜制成,而介质层则由陶瓷材料制成,如二氧化钛或氧化铝。
MLCC电容的击穿短路主要有以下几个原因:1. 动态电压异常:MLCC电容通常用于电子设备的滤波和解耦电路中,其工作电压范围广泛。
然而,当电容器承受超过其额定电压的过电压时,就会发生击穿现象。
过电压可能由于供电电源的故障、电路设计错误或其他因素引起。
因此,确保电容器所承受的电压不超过其额定值是避免击穿短路的重要措施。
2. 温度变化:温度的变化对MLCC电容的性能有很大影响。
当电容器在高温环境下工作时,陶瓷材料会膨胀,可能导致电容器内部应力的集中和破裂。
相反,当电容器在低温环境下工作时,陶瓷材料会收缩,可能导致电容器内部结构的破坏。
因此,在设计电子设备时,应考虑适当的温度范围以避免击穿短路。
3. 设计和制造缺陷:MLCC电容的设计和制造缺陷也可能导致击穿短路。
例如,电极与陶瓷材料之间的黏结可能不够牢固,导致电容器内部结构的不稳定性。
此外,电容器的表面涂层如果不均匀或存在缺陷,也可能导致击穿短路。
因此,在选择和使用MLCC电容时,应选择质量可靠的产品,并确保其符合相关的标准和规范。
4. 电压梯度:电容器的电压梯度是指电容器两个电极之间的电位差。
当电压梯度超过电容器的承受能力时,就会发生击穿短路。
电压梯度的大小与电容器的尺寸和结构有关。
较大的电容器通常能够承受更高的电压梯度,而较小的电容器则容易发生击穿短路。
因此,在设计电子设备时,应根据实际需求选择合适尺寸的电容器,并确保电压梯度在可接受范围内。
全面的M1CC失效分析案例课件Q:M1CC电容是什么结构的呢?A:多层陶瓷电容器是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极)制成的电容。
TerminationsM1CC电容特点:机械强度:硬而脆,这是陶瓷材料的机械强度特点。
热脆性:M1eC内部应力很复杂,所以耐温度冲击的能力很有限。
Q:M1CC电容常见失效模式有哪些?A:焊接锡量不当r组装缺陷《[墓碑效应多层陶瓷J (陶瓷介质内空洞电容器缺陷]f内在因素«电极内部分层I本体缺陷1浆料堆积(机械应力【外在因素《热应力I电应力Q:怎么区分不同原因的缺陷呢?有什么预防措施呢?当温度发生变化时,过量的焊锡在贴片电容上产生很高的张力,会使电容内部断裂或者电容器脱帽,裂纹一般发生在焊锡少的一侧;焊锡量过少会造成焊接强度不足,电容从PCB板上脱离,造成开路故障。
2、墓碑效应(d)Norma1图3墓碑效应示意图在回流焊过程中,贴片元件两端电极受到焊锡融化后的表面张力不平衡会产生转动力矩,将元件一端拉偏形成虚焊,转动力矩较大时元件一端会被拉起,形成墓碑效应。
原因:本身两端电极尺寸差异较大;锡镀层不均匀;PCB板焊盘大小不等、有污物或水分、氧化以及焊盘有埋孔;锡膏粘度过高,锡粉氧化。
措施:①焊接之前对PCB板进行清洗烘干,去除表面污物及水分;②进行焊前检查,确认左右焊盘尺寸相同;③锡膏放置时间不能过长,焊接前需进行充分的搅拌。
本体缺陷一内在因素1、陶瓷介质内空洞图4陶瓷介质空洞图原因:①介质膜片表面吸附有杂质;②电极印刷过程中混入杂质;③内电极浆料混有杂质或有机物的分散不均匀。
2、电极内部分层图5电极内部分层原因:多层陶瓷电容器的烧结为多层材料堆叠共烧。
瓷膜与内浆在排胶和烧结过程中的收缩率不同,在烧结成瓷过程中,芯片内部产生应力,使M1CC产生再分层。
预防措施:在M1CC的制作中,采用与瓷粉匹配更好的内浆,可以降低分层开裂的风险。

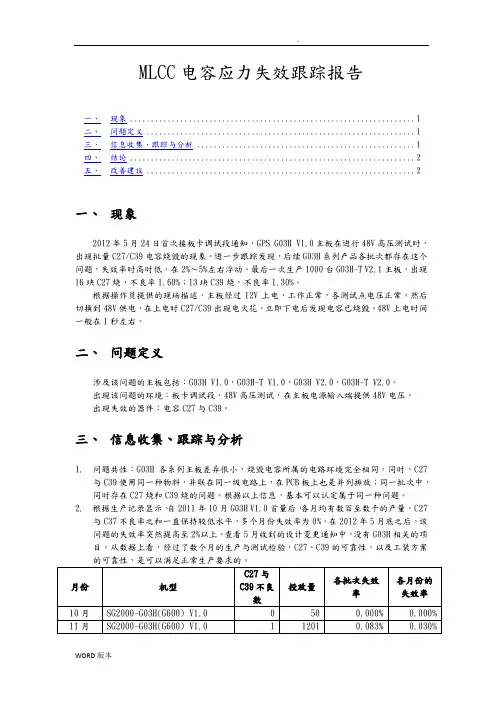

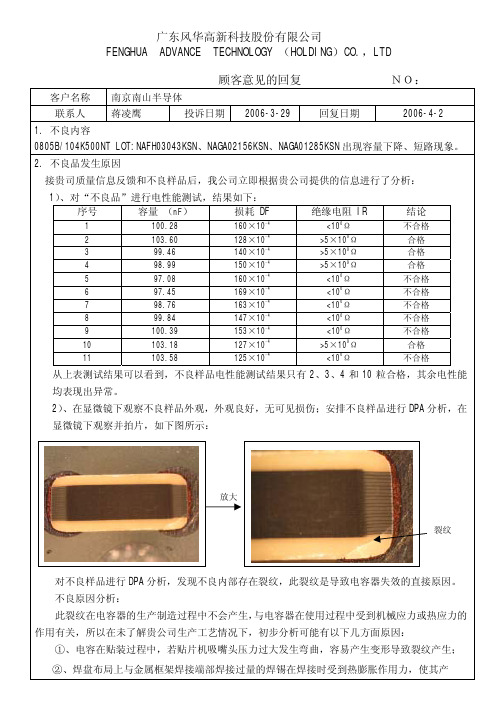

MLCC电容应力失效跟踪报告一、现象 (1)二、问题定义 (1)三、信息收集、跟踪与分析 (1)四、结论 (2)五、改善建议 (2)一、现象2012年5月24日首次接板卡调试段通知,GPS G03H V1.0主板在进行48V高压测试时,出现批量C27/C39电容烧毁的现象。
进一步跟踪发现,后续G03H系列产品各批次都存在这个问题,失效率时高时低,在2%~5%左右浮动。
最后一次生产1000台G03H-T V2.1主板,出现16块C27烧,不良率1.60%;13块C39烧,不良率1.30%。
根据操作员提供的现场描述,主板经过12V上电,工作正常,各测试点电压正常。
然后切换到48V供电,在上电时C27/C39出现电火花,立即下电后发现电容已烧毁。
48V上电时间一般在1秒左右。
二、问题定义涉及该问题的主板包括:G03H V1.0,G03H-T V1.0,G03H V2.0,G03H-T V2.0。
出现该问题的环境:板卡调试段,48V高压测试,在主板电源输入端提供48V电压。
出现失效的器件:电容C27与C39。
三、信息收集、跟踪与分析1.问题共性:G03H各系列主板差异很小,烧毁电容所属的电路环境完全相同。
同时,C27与C39使用同一种物料,并联在同一级电路上,在PCB板上也是并列排放;同一批次中,同时存在C27烧和C39烧的问题。
根据以上信息,基本可以认定属于同一种问题。
2.根据生产记录显示,自2011年10月G03H V1.0首量后,各月均有数百至数千的产量, C27与C37不良率之和一直保持较低水平,多个月份失效率为0%。
在2012年5月底之后,该问题的失效率突然提高至2%以上。
查看5月收到的设计变更通知中,没有G03H相关的项目。
从数据上看,经过了数个月的生产与测试检验,C27、C39的可靠性,以及工装方案的可靠性,是可以满足正常生产要求的。
3.C27与C39是104贴片瓷电容,耐压为50V,作为滤波电容使用。
MLCC电容环境失效案例解析
王彬宇;陈华文;冯皓;王维思;陈文辉
【期刊名称】《日用电器》
【年(卷),期】2024()4
【摘要】MLCC电容的全称为多层片式陶瓷电容器(Multi-layer Ceramic Capacitor,英文缩写MLCC),是由陶瓷介质薄膜与内电极以层层错位的方法交替叠合,经过高温一次性烧结制成陶瓷芯片,最后在陶瓷芯片的两端涂覆外电极浆料而制成的电容器。
因此,MLCC的内应力复杂,耐环境应力的能力有限。
在实际的复杂使用环境中,MLCC往往会由于经受机械应力、电应力以及温度应力的综合作用导致MLCC出现裂纹或金属电极错位而失效。
本文通过对MLCC电容典型失效案例的解析,总结了常见MLCC的失效原因,对复杂工况下PCBA的可靠性设计有一定参考意义。
【总页数】5页(P108-112)
【作者】王彬宇;陈华文;冯皓;王维思;陈文辉
【作者单位】威凯检测技术有限公司
【正文语种】中文
【中图分类】TM5
【相关文献】
1.AP14可调电容器瞬间短路的典型失效案例分析
2.铅系多层陶瓷电容器(MLCCs)三层镀失效机理的研究
3.从铝电解电容典型失效案例分析看品质提升
4.MLCC电
容失效分析总结5.薄膜电容器在节能灯上的应用及失效案例分析
因版权原因,仅展示原文概要,查看原文内容请购买。
超薄层高容MLCC电特性与失效机理研究摘要: 超薄层高容MLCC电容器是现代电子设备中广泛使用的关键元器件,具有体积小、容量大等优势。
然而,由于其薄型结构,其电特性和失效机理与传统MLCC电容器存在差异,需要进行深入研究。
本文通过对超薄层高容MLCC电容器的电特性和失效机理进行探究,旨在提供有关延长其使用寿命和提高可靠性的参考信息。
关键词:超薄层高容MLCC;电特性;失效机理分析引言:随着电子设备的不断发展,对高容量、小体积的电容器需求不断增加。
超薄层高容MLCC电容器因其出色的电性能,成为众多电子设备的首选。
然而,由于其特殊的结构和材料,超薄层高容MLCC电容器在电特性和失效机理方面存在一些独特的问题。
因此,对超薄层高容MLCC电容器的研究具有重要意义。
一、超薄层高容MLCC的基本原理和制备技术1.1多层陶瓷电容器(MLCC)简介多层陶瓷电容器(MLCC)是一种常见的电子元件,用于存储和释放电荷。
它由多个层状的陶瓷片和金属电极交替堆叠而成,形成多个并联的电容单元。
MLCC 具有优异的电容稳定性、高频特性和温度性能,因此广泛应用于电子设备中。
它通常具有小尺寸、高容量和低损耗等特点,适用于集成电路、通信设备、移动设备等多种应用领域。
MLCC的电容值可以从几个皮法到几百微法不等,且提供多种封装形式,如贴片封装和插入封装,以满足不同的设计需求。
1.2超薄层高容MLCC的设计原理超薄层高容MLCC(MLCC)是一种在有限空间内实现高电容的电子元件。
其设计原理主要基于以下几点。
首先,采用多层陶瓷片和金属电极的交替堆叠结构,以增加电容的堆积效应。
其次,通过选择高介电常数的陶瓷材料,提高单位体积内的电容值。
此外,超薄层设计将陶瓷片的厚度减小到极致,从而降低了构建电容层所需的空间,提高了电容密度。
同时,精确的陶瓷材料工艺和电极排布方式也对高容MLCC的性能起到关键作用。
超薄层高容MLCC的设计原理为在小尺寸的电子设备中提供高电容值的解决方案,满足了现代电子产品对高性能电容器的需求。
2021年3月电子工艺技术Electronics Process Technology第42卷第2期93摘 要:对多层陶瓷电容器的一种典型失效形式进行研究。
将多层陶瓷电容器焊后进行极限高低温冲击试验,试验发现焊接端头会出现微裂纹。
微裂纹底部与外电极金属边缘重合,裂纹斜向上延伸,与焊接面之间呈锐角。
裂纹贯穿交叠电极时会导致陶瓷电容器的电性能失效。
后续可以根据实际情况为多层陶瓷电容器设计适宜的上下护片厚度、外电极端头宽度及单侧电极宽度,以保证其承受温冲后电性能不受影响,也可通过优化多层陶瓷电容器的结构设计和材料选型,进一步提高多层陶瓷电容器的抗极限温冲的能力。
关键词:多层陶瓷电容器;高低温冲击试验;微裂纹;电极;护片厚度中图分类号:TN605 文献标识码:A 文章编号:1001-3474(2021)02-0093-03Abstract: A kind of typical failure mode of the multilayer ceramic capacitor is studied. The extreme high and low temperature impact test of multilayer ceramic capacitor is carried out after soldering, it is found that micro cracks would appear at the soldering end. The bottom of the micro crack coincides with the metal electrode edge, the micro crack extends obliquely upward with an acute angle to the soldering surface. The micro cracks affect the electrical properties when the cracks run through the overlapping electrodes. The thickness of suitable protective sheet, the width of outer electrode end and the width of one side electrode can be designed for multilayer ceramic capacitors according to the actual situation to ensure that their electrical properties is not affected after high and low temperature impact. However, the structure design and material selection of multilayer ceramic capacitor can be also optimized to improve the ability to resist high and low temperature impact.Keywords: multilayer ceramic capacitor; high and low temperature impact test; micro crack; electrode; protective sheet thicknessDocument Code: A Article ID: 1001-3474 (2021) 02-0093-03MLCC的一种典型失效形式及优化方式A Typical Failure Mode and Optimization Method of MLCC吕晓云,黄栋,叶晓飞,席亚莉,李敏娟LV Xiaoyun, HUANG Dong, YE Xiaofei, XI Yali, LI Minjuan(中国航天科技集团公司第七七一研究所,陕西 西安 710100)( The 771st Research Institute of CASC, Xi’an 710100, China )多层陶瓷电容器(Multilayer Ceramic Capacitor, MLCC)又称为独石电容器(Monolithic Capacitor, MLC),是由陶瓷介质薄膜和金属电极水平交互叠制而成。
mlcc电容弯曲裂纹的机理与改善下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!MLCC电容弯曲裂纹的机理与改善在电子行业中,多层陶瓷电容(Multilayer Ceramic Capacitor,MLCC)扮演着至关重要的角色,然而,MLCC电容在使用过程中常常出现弯曲裂纹,影响其性能和可靠性。
有关铝电解电容器老练过程出现击穿的原因及对策探究作者:温俊机彭游其谢娟来源:《科学与信息化》2020年第08期摘要铝电解电容器老练过程出现击穿是电容器制程过程中的常见问题,也是原因相对较为复杂的一类不良问题。
铝电解电容器老练过程出现击穿不仅仅只是受化成箔的影响,其还受内部的所有材料基体的纯度、外观品质状况,制程环境及老练工艺等方面的影响。
下面我们就针对铝电解电容器老练击穿的各种不良原因、对应的现象及改善的对策进行具体探究。
关键词铝电解电容器;化成箔;老练;击穿;氧化膜1 铝电解电容器击穿的原理击穿原理:固体电介质的击穿是在电场的作用下伴随着热、化学、力等等的作用而丧失其绝缘性能的现象。
固体电介质的击穿是相当复杂的,除了表征材料的特性以外,还受到一系列外界因素的影响。
一般来说固体电介质的击穿大致可分为电击穿、热击穿、局部放电击穿等几种机制。
电击穿:当固体电介质承受的电压超过一定的数值时,就使其中有相当大的电流通过,使电介质丧失绝缘性能。
电压的波形和频率对电介质的击穿也有明显的影响。
大部分的电介质材料,在直流电压作用下的击穿场强比交流电压作用下的击穿场强要高。
随着频率的提高,局部放电的破坏过程加剧,并且热效应增加,会导致击穿场强进一步降低。
热击穿:当固体电介质在电场作用下,由电导和介质损耗产生的热量超过热的扩散时,电介质中的热平衡就被破坏,温度不断上升,最终造成电介质永久性的热破坏。
显然,热击穿除了与所加的电压大小、类型、频率和介质的电导、损耗有关外,还与材料的热传导、热辐射以及材料的形状、散热情况、周围媒质温度等等一系列因素有关。
局部放电:因为电介质本身是不均匀的,在电场作用下,会在电介质的局部发生放电现象,这也是氧化铝的绝缘性很高,耐电场强度也很高,但实际击穿强度并不是很高的重要原因之一。
2 铝电解电容器击穿的几种常见情况及不良分析和改善对策2.1 物理性能导致的铝电解电容器击穿。
铝电解电容器击穿可以分为物理性能导致和化学性能导致两大类。
片式多层陶瓷电容器破坏性物理分析方法研究发布时间:2022-10-30T05:27:13.512Z 来源:《科学与技术》2022年13期作者:江孟达李冬梅[导读] 片式多层陶瓷电容器的破坏性物理分析是指对MLCC进行物理解剖,分析内部结构,从而确认芯片内部结构是否符合标准。
介绍了MLCC进行破坏性物理分析过程中环氧树脂固化条件,江孟达李冬梅(广东微容电子科技有限公司,广东深圳 518000)摘要:片式多层陶瓷电容器的破坏性物理分析是指对MLCC进行物理解剖,分析内部结构,从而确认芯片内部结构是否符合标准。
介绍了MLCC进行破坏性物理分析过程中环氧树脂固化条件,芯片摆放方式,研磨方式以及定位技术的使用等,为MLCC破坏性物理分析提高分析效率,减少误判。
关键词:MLCC 破坏性物理分析内部结构环氧树脂定位技术引言电子技术随着社会经济的迅猛发展,已被各个领域所使用。
MLCC作为电子元器件的重要组成之一,在使用过程中经常会发生失效情况,从而对相关设备的正常运行产生严重影响。
因此,为了更好的保证MLCC的正常使用需加强破坏性物理分析研究[1]。
破坏性物理分析就是DPA,英文为 Destructive Physical Analysis,,DPA的目的主要包括两个方面内容:一方面,对MLCC的内部结构进行、使用材料、工艺设计等方面内容进行检查,保证这些部分组成合理,符合质量标准。
另一方面,DPA可以把问题暴露于事前,有效防止潜在质量问题而导致整体失效,可以为产品的改进提供参考依据,并对MLCC的生产状况和生产质量情况进行针对性评估。
本文重点探讨了MLCC破坏性物理分析切片环节样品制备时树脂固化条件,样品如何有效快速摆放,研磨方式以及失效分析定位技术应用,以提高MLCC DPA分析效率及准确性。
1实验材料试验所用的工具及材料有体式显微镜,环氧树脂,固化剂,MLCC芯片,金相显微镜,磨片机,抛光粉,烘箱,镊子等。
MLCC 常见故障分析北京718友益电子有限责任公司 祁怀荣MLCC 指多层[或叠层]陶瓷电容器, 由于生产成本较其它电容器低,ESR[等效串联电阻]和ESL[等效串联电感]极低,因此,被广泛使用在各类高频电路.它的产量占电容器总产量的70%以上. 进些年MLCC 的技术进步非常快, 其体积容量比已经接近钽电容器的水平.由于其独特的无极性结构非常适合滤波使用,因此,在微电子电路上的应用范围不断扩大.大有代替部分体积容量比较低的片式钽电容器的势头.尽管其在高频特性上优点突出,但其弱点也经常导致使用出现问题; 例如在-55-+125度的极限温度内其容量变化率较大,不能满足使用温度变化幅度过大,滤波精度要求高的电路. 另外,由于叠层厚度的增加导致产品的机体变的更'脆',在焊接上板冷却后非常容易出现由于电路板热应力导致的叠层裂纹,出现裂纹的产品在常温时漏电流变大,在电路板温度升高时漏电流反而降低,因此,查找原因非常困难.当通过的电流很大时,一样可以突然出现发热导致的电击穿现象,有时候甚至还会出现烧板现象.导致MLCC 焊接后叠层出现裂纹的根本原因,是高温焊接后冷却过程中线路板和MLCC 机体不同的膨胀率, 因为MLCC 的基材是氧化物组成的陶瓷材料,因此,其非常脆,也就是说在叠层较薄时非常容易在极微小的热应力下断裂. 其容易断裂的比列随容量的增加而增加,因为,容量高的MLCC,其叠层数量越多,而且每层厚度也更薄,目前最薄的叠层厚度已经达到1微米左右.使用此类产品,必须非常注意产品与焊接温度曲线及焊接材料和电路板材料间的选择问题, 稍微有一点的热应力就有可能导致部分MLCC 的部分叠层出现断裂.出于对MLCC 较大容量产品的对热应力导致的失效比列增加的担心,按照美军电子元件使用规定,军用MLCC 的叠层厚度不能小于10微米,也就是说一定容量的MLCC 产品,体积过小的产品不容许在军用电子电路中使用. 因为其非常容易出现在温度变化过大时突然断裂而导致失效率增加.实际上,上述原因导致的失效比比皆是, 特别是在民用电子产品上,由于过度追求小体积导致的此类问题已经导致电路可靠性大幅度降低, 出现的问题非常多.为了解决此问题,美国一家公司开发了一种端子涂敷了导电高分子聚合物的MLCC, 此产品主要解决的问题就是MLCC 产品耐热应力差的缺点.可悲的是我国生产的此类产品在质量等级上与国外公司的差距仍然在扩大,而在向用户提供产品时,多数生产厂家都对此缺点避而不谈, 从而使许多用户对因此问题导致的失效率问题越来越多.Generated by Foxit PDF Creator © Foxit Software For evaluation only.。
MLCC电容应力失效跟踪报告
一、现象 (1)
二、问题定义 (1)
三、信息收集、跟踪与分析 (1)
四、结论 (2)
五、改善建议 (2)
一、现象
2012年5月24日首次接板卡调试段通知,GPS G03H V1.0主板在进行48V高压测试时,出现批量C27/C39电容烧毁的现象。
进一步跟踪发现,后续G03H系列产品各批次都存在这个问题,失效率时高时低,在2%~5%左右浮动。
最后一次生产1000台G03H-T V2.1主板,出现16块C27烧,不良率1.60%;13块C39烧,不良率1.30%。
根据操作员提供的现场描述,主板经过12V上电,工作正常,各测试点电压正常。
然后切换到48V供电,在上电时C27/C39出现电火花,立即下电后发现电容已烧毁。
48V上电时间一般在1秒左右。
二、问题定义
涉及该问题的主板包括:G03H V1.0,G03H-T V1.0,G03H V2.0,G03H-T V2.0。
出现该问题的环境:板卡调试段,48V高压测试,在主板电源输入端提供48V电压。
出现失效的器件:电容C27与C39。
三、信息收集、跟踪与分析
1.问题共性:G03H各系列主板差异很小,烧毁电容所属的电路环境完全相同。
同时,C27
与C39使用同一种物料,并联在同一级电路上,在PCB板上也是并列排放;同一批次中,同时存在C27烧和C39烧的问题。
根据以上信息,基本可以认定属于同一种问题。
2.根据生产记录显示,自2011年10月G03H V1.0首量后,各月均有数百至数千的产量,C27
与C37不良率之和一直保持较低水平,多个月份失效率为0%。
在2012年5月底之后,该问题的失效率突然提高至2%以上。
查看5月收到的设计变更通知中,没有G03H相关的项目。
从数据上看,经过了数个月的生产与测试检验,C27、C39的可靠性,以及工装
3.C27与C39是104贴片陶瓷电容,耐压为50V,作为滤波电容使用。
48V上电时,实测电
容两端波峰最高不超过46V,稳定在36V,下电时不会造成更高的电压冲击。
因此电压设计是符合要求的。
4.将坏板上的C27、C39电容取下,手工焊上新领的同种物料,进行48V开关机实验,重复
50次,问题不复现。
继续持续48V供电半小时,问题不复现。
基本可以排除由于主板上其他器件不良导致C27/C39烧毁的可能性。
5.对经过12V测试的主板进行筛选,筛选后的主板再进行48V测试。
筛选的方案是使用小
型显微镜观察电容上表面。
筛选后未发现异常,但随后的高压测试中仍有烧毁的情况。
具体分析参见本文结尾附录。
6.对出现问题的主板,拆下烧毁电容(c29或c37)之外的另一个电容,绝大多数都出现外
部金属电极与陶瓷介质剥离的现象,但是在拆下之前外观无异常。
和维修确认,该现象从5月底开始一直存在。
当一个电容烧毁时,导致或者是同时出现另一个电容裂开的可能性很低。
因此应该是在烧毁之前电容就已经开裂。
较为合理的解释是,两个电容事先出现开裂,导致耐压系数降低,在12V时可以工作,但是高压测试时一个电容先被击穿。
7.为了确认在哪一道工序出现异常,申请安排了200台的任务,在生产的各段设置了全检
测试项目,进行线上全程跟踪把关。
在跟踪检测时未发现任何电容异常。
目前这200台主板已经全部通过高压测试,没有出现一例C27/C39烧的情况。
这批任务与最后的1000台的物料清单一致。
四、结论
从线上跟踪的结果来看,200台主板中没有一例电容烧毁,说明该问题不是由于产品设计或是工装方案导致,暂时无法确认电容异常是从哪一道工序开始出现。
五、改善建议
为了避免在后续生产中再次出现C27、C39电容烧毁问题,整理了一些建议,请各部门评估可行性。
1.已经决定后续采用更高耐压值的电容。
请考虑更改PCB布局,尽量减少板边的陶瓷
电容。
如果无法移开,应将电容的方向与板边保持平行。
2.G03H的PCB板两边是邮票口,目前使用斜口钳掰板。
需要制作分板工装,使用分板
机自动分板。
3.在GPS/GSM/CDMA天线头处包上醋酸胶带或橡胶套,进行绝缘保护。
4.确保生产过程中的温升速度在合理范围内,避免快速的升温/降温对器件造成影响。
附录——G03H故障板烧电容C27及C39现象分析(新)
针对SG2000-G03H(G600)V1.0故障板烧电容C27及C39现象初步分析:
1.经询调试板状态上电过程烧毁C27(104/50V 1206)或C39(104/50V 1206)(多层、积层、叠层)片式陶瓷电容器,不存在上电时间长短或12VDC与48VDC切换状态损坏特性。
图一:故障点局部电路
借用12块烧电容故障板及正常板2块做对比试验。
用简易放大镜约30X从物理表面观察故障板(板号F51100026/019/025/068/086/228/229/230/129/130在C27、C39中间处都有裂痕(非烧黑处),其中两块058/232烧的比较严重无法观察。
图二C27电容红圈处断裂
图三C39电容断裂处(红圈处),
图四:C39边缘处烧焦(红圈处)。
而正常F51020780/488两块板电容无裂痕。
经查询对比两种传票号板电容物料有存在两种物料混用的情况,C27/C39旧物料CM0150M073(拆下测量厚实测0.76)和新领物料CM0050M028(厚实测0.74)。
2.以上结论再进一步从电路上做破坏性试验来验证是外力导致还是本身电路或器件引起的烧毁。
电路试验测试:领新物料电容(料号CM0050M028)换上G03板上开关机供电冲击50次,在外电50V供电情况下电容并没有出现异常,实测电源经过前级后到C27和C39端电压就
37.3V-37.5V左右,不存在电流冲击损坏的情况。
在后续观察跟踪中发现同块板烧掉一个电容时,而另一个电容外观完好用烙铁轻轻焊下就已经在端头断裂情况,连续几块板都是如此状况。
附断裂电容图:
图五(电容无烧毁痕迹金属电极与陶瓷介质剥离)图六
图七
并附上G01H电容烧毁现象引用参考:针对现场的测试工装、电源等进行了比测,未发现异常,对库里电容抽100个进行耐压测试正常,但与现场FA技术人员等随机抽20多块板发现有三块板C44电容上有裂纹,各带走一块故障板,带回的故障板电容破裂情况见下图
对破裂的电容进行上电耐压测试,12V起步/1V为单位步进上电,当电压到31V时,上电电容即冒火花烧毁!即,电容是为“过压”烧,但前因是电容因受机械应力导致参数下降(50V的耐压下降到31V)。
后续隐患存在及个人建议:是不是有很多产品是在电容开裂的情况下出货,而这些产品大多数并不是工作在12VDC以上工作环境,表明上看起来工作是“很”正常。
附上烧毁后电容图如下:
3.破坏测试:
领PCB空板8拼1块焊上电容做掰板动作,也没有出现电容裂痕情况,由于今天产线没有排场SG2000-G03H(G600)生产,无法从制程上追溯故障产生原因。
(在6月23号安排200套生产,各段除正常生产调试外,额外设置了针对C27/C39两
端加强36VDC全检测试项目,测试进行线上全程跟踪把关,并没有出现烧电容现象。
)基于以上现象分析从可靠性角度说,是属于机械应力或热冲击失效后导致烧毁,不可能由电路性能上引起烧毁器件。
后续建议:对G03H电容C27 C39改用不同规格封装来避免出现由于CM0050M028厚度较薄导致物理应力损伤,也可考虑更改PCB布局来改变C27 C39放置方向避免生产过程导致电容损伤。
实验分析
2012年。
