地基处理之振冲挤密桩施工工法[详细]

地基处理——振冲法1.概述所谓振冲法是振动水冲法的简称。

它是以起重机吊起振冲器，启动潜水电机后带动偏心块，使振冲器产生高频振动，同时开动水泵，使高压水通过喷射高压水流，在边振边冲的联合作用下，将振冲器沉到土中的预定深度，经过清孔后，就可以从地面向孔中逐渐填入碎石每段填料均在振动作用下被振挤密实，达到所要求的密实度后提升振冲器，如此重复，填料和振密，直至地面，从而在地基中形成一根大直径的很密实的桩体。

振冲法的优点是所用设备比较少，加固速度快，振动影响范围小，缺点是需要大量给水和排水设施冬季施工困难。

依据地基土类别、加固原理、填充材料等，可分为适用于砂性土地基的振冲挤密法和主要适用于粘性土地基的振冲置换法或振冲碎石桩法。

在工程实际应用过程中经常是根据土质情况同时采用两种方法，只是侧重点略有差别。

图1-1振冲法类型2.振冲挤密法2.1.振冲挤密机理振冲挤密法加固砂性土地基，一方面依靠振冲器的振动和冲水作用，使周围土体在径向的一定范围内出现瞬间的结构破坏，使饱和砂层发生液化，砂颗粒重新排列，孔隙减少，提高强度；另一方面依靠振冲器的水平振动力，通过加固填料使砂层挤压加密。

在振冲器水平振动和侧向挤压的反复作用下，砂土颗粒会重新排列，1/92/9体积缩小，表现为振冲过程中地面下沉。

当振动加速度达到0.5g 时，土结构开始破坏，由松变密；达 1.0~1.5g 时，开始变为流态，变密的可能性大为减小；超过3.0g时，土体发生剪胀，由密变松。

图2-1砂土对振动的理想化反应根据振动加速度随距振冲器距离的增大而呈指数函数衰减的变化规律，从振冲器的侧壁开始，随着距离的增加可依次划分为流态区、过渡区、挤密区和弹性区。

过渡区和挤密区的加固效果明显。

挤密效果不仅与地基土的性质（如砂土的相对密度、级配组成、渗透系数、埋深等）有关，还和振冲施工参数有关（振动力、振动频率、振幅、振冲点间距、振动时间等）。

例如，砂土的初始相对密度越低，其抗剪强度必然越小，使砂土结构破坏所需的振动加速度越小，因此挤密区的范围也就越大。

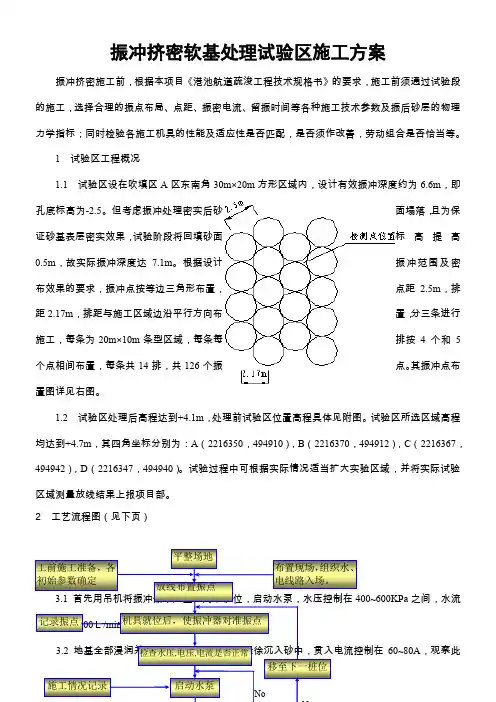

振冲挤密软基处理试验区施工方案振冲挤密施工前，根据本项目《港池航道疏浚工程技术规格书》的要求，施工前须通过试验段的施工，选择合理的振点布局、点距、振密电流、留振时间等各种施工技术参数及振后砂层的物理力学指标；同时检验各施工机具的性能及适应性是否匹配，是否须作改善，劳动组合是否恰当等。

1 试验区工程概况1.1 试验区设在吹填区A区东南角30m×20m方形区域内，设计有效振冲深度约为6.6m，即孔底标高为-2.5。

但考虑振冲处理密实后砂面塌落，且为保证砂基表层密实效果，试验阶段将回填砂面标高提高0.5m，故实际振冲深度达7.1m。

根据设计振冲范围及密布效果的要求，振冲点按等边三角形布置，点距2.5m，排距2.17m，排距与施工区域边沿平行方向布置，分三条进行施工，每条为20m×10m条型区域，每条每排按4个和5个点相间布置，每条共14排，共126个振点。

其振冲点布置图详见右图。

1.2 试验区处理后高程达到+4.1m，处理前试验区位置高程具体见附图。

试验区所选区域高程均达到+4.7m，其四角坐标分别为：A（2216350，494910），B（2216370，494912），C（2216367，494942），D（2216347，494940）。

试验过程中可根据实际情况适当扩大实验区域，并将实际试验区域测量放线结果上报项目部。

2 工艺流程图（见下页）之间，水流60~80A，观察此过程电流变动范围，振冲器继续以每分钟1.5~3m左右往下沉，直至沉入设计处理深度。

3.3 振冲器停止在设计处理最深处开始留振，同时减少向下冲的水量。

打开另一管系阀门，使水流冲射振点孔口周壁，同时也使人用铁鏟翻动砂土，加速砂粒迅速向孔内深处塌陷冲填。

留振约60~90s，待电流回升至规定的100~120A时，开始以0.5m为一段，上提振冲器，再留振60s，射水冲砂，如此分段提升振冲器、回填砂料、留振，直到出于孔口为止。

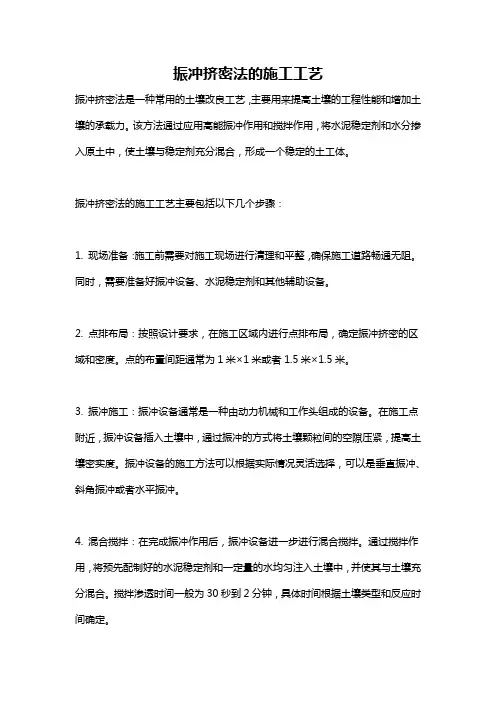

振冲挤密法的施工工艺振冲挤密法是一种常用的土壤改良工艺，主要用来提高土壤的工程性能和增加土壤的承载力。

该方法通过应用高能振冲作用和搅拌作用，将水泥稳定剂和水分掺入原土中，使土壤与稳定剂充分混合，形成一个稳定的土工体。

振冲挤密法的施工工艺主要包括以下几个步骤：1. 现场准备：施工前需要对施工现场进行清理和平整，确保施工道路畅通无阻。

同时，需要准备好振冲设备、水泥稳定剂和其他辅助设备。

2. 点排布局：按照设计要求，在施工区域内进行点排布局，确定振冲挤密的区域和密度。

点的布置间距通常为1米×1米或者1.5米×1.5米。

3. 振冲施工：振冲设备通常是一种由动力机械和工作头组成的设备。

在施工点附近，振冲设备插入土壤中，通过振冲的方式将土壤颗粒间的空隙压紧，提高土壤密实度。

振冲设备的施工方法可以根据实际情况灵活选择，可以是垂直振冲、斜角振冲或者水平振冲。

4. 混合搅拌：在完成振冲作用后，振冲设备进一步进行混合搅拌。

通过搅拌作用，将预先配制好的水泥稳定剂和一定量的水均匀注入土壤中，并使其与土壤充分混合。

搅拌渗透时间一般为30秒到2分钟，具体时间根据土壤类型和反应时间确定。

5. 补充和振实：在搅拌结束后，需要对现场进行观察和补充。

如果发现局部缺水或者水泥稳定剂浓度不足，需要及时补充；如果发现土壤疏松或者不均匀，需要进行补振。

补充和振实的目的是确保施工的均匀性和稳定性。

6. 后处理：施工完成后，需要进行后处理工作。

通常需要对振冲挤密区域进行喷水养护，保持土体湿润，促进水泥的水化反应，增强土壤的稳定性。

同时，需要对施工现场进行清理，并进行交通保护。

振冲挤密法具有施工时间短、控制性强、效果稳定等优点，适用于低软土地基的处理、填筑地基的改良以及水土保持工程等领域。

然而，施工中需要注意施工参数的调整和施工设备的使用，以确保施工效果的质量和稳定性。

此外，振冲挤密法也要求对振冲作用和搅拌作用进行综合评估和设计，以实现最优的工程效果。

多点胁迫振冲联合挤密法地基加固施工工法一、前言地基加固一直是建筑领域的难点，其底层承托能力的不足，经常会导致建筑物结构的严重受损。

因此，针对地基加固问题的研究和应用一直是建筑行业的重要课题。

本文将介绍一种新型的地基加固施工工法——多点胁迫振冲联合挤密法，这种工法具有简单、高效、经济的特点，适用于各种复杂地质条件下的地基加固。

二、工法特点多点胁迫振冲联合挤密法，是一种集多点胁迫、振冲打桩和挤密等技术于一体的加固方法。

与传统的单一技术方法相比，该方法有着如下的优点：1、采用多点胁迫技术，能够在大范围内增强地基的整体性能。

2、振冲打桩技术不仅可以快速增加地基承载力，而且可以有效地改善地基的土层结构，避免了因地基松散而引起的沉降危害。

3、挤密技术能够实现地基土层的深层加固，进而达到提高地基稳定性和振动衰减效果的目的。

三、适应范围多点胁迫振冲联合挤密法适用于各种不同类型地质条件的地基加固，具有很强的适应性。

四、工艺原理多点胁迫振冲联合挤密法是综合运用了多种工程技术手段的加固方法，其理论基础与具体实施方法如下：1、对施工工法与实际工程之间的联系在地基加固的工程实践中，传统的单一技术方法往往难以解决地基加固的复杂问题。

多点胁迫振冲联合挤密法就是在这样的背景下应运而生的一种技术方案。

采用多点胁迫技术，将胁迫点分布在地基的不同位置，从而避免了局部加固带来的影响，增强了地基整体的承载能力；同时，利用振冲打桩技术提高地基的承载能力和土层结构性能，再采用挤密技术加固地基深层，进一步提高地基的稳定性和耐震能力。

2、采取的技术措施在实际应用中，采用多点胁迫振冲联合挤密法来进行地基加固的主要技术步骤如下：（1）预处理土层——首先进行土层的预处理工作，消除土壤松散、孔隙率大等不良状态，以满足挤密工艺。

（2）振冲打桩——根据设计规范要求及地基所需承载力，采取合适的振冲打桩机进行振冲打桩加固。

（3）挤密——运用挤密机进行压实，避免土层中存在空隙或缺陷，增强其整体承载力。

4.2 振冲法4.2.1 基本概念振冲法是以起重机吊起振冲器，启动潜水电机后带动偏心块，使振冲器产生高频振动，同时开启水泵，由喷嘴喷射高压水流，在边振边冲的联合作用下，将振冲器沉人到土中预定深度，经过清孔后，即可从地面向孔内逐段填入碎石，每段填料均在振动影响下被振密挤实，达到要求的密实度后即可提升振冲器，如此重复填料和振密，直到地面，从而在地基中形成一个大直径的密实桩体。

所形成的桩体与土组成复合地基。

在中、粗砂层中进行振冲，由于周围砂料能自行塌人孔内，也可以采用不加填料进行原地振冲，对周围土进行加密的方法。

这种方法适用于较纯净的中、粗砂层，施工简便，加密效果好。

4.2.2 适用范围振冲法适用于处理砂土、粉土、粉质黏土、素填土和杂填上等地基。

对于处理不排水抗剪强度小于20kPa的饱和黏性土和饱和黄土地基，应在施工前通过现场试验确定其适用性，因为如果桩周土强度过低，当其不排水抗剪强度小于20kPa时，将导致土的侧向约束力始终不能平衡由于填料挤入孔壁产生的作用力，那就始终不能形成桩体，则不宜采用本法。

不加填料振冲加密适用于处理黏粒含量不大于10％的中砂、粗砂地基，因为在中、粗砂层中进行振冲，由于周围砂料能自行塌入孔内，可以进行原地振冲，对周围土进行加密。

【例题11】采用振冲桩处理地基时，对于处理不排水抗剪强度小于( )kPa的饱和黏性土和饱和黄土地基，应在施工前通过现场试验确定其适用性。

A、10；B、20；C、30；D、40；答案：B【例题12】不加填料振冲加密法适用于处理黏粒含量不大于( )％的中砂、粗砂地基。

A、3；B、5；C、10；D、15；答案：C4.2.3 加固机理根据土质条件的不同，振冲法加固地基主要有以下几个作用。

1 置换作用。

对于中细砂、粉土和软弱粘性土采用振冲法加固时，通过在地基中重复填料和振密，从而在地基中形成一个大直径的密实桩体。

所形成的桩体与土组成复合地基。

此时桩体主要起置换作用。

振冲挤密螺旋桩施工方案
1.前言
本文档详细阐述了振冲挤密螺旋桩的施工方案。

主要包括以下几个方面：振冲挤密螺旋桩的定义、施工前的准备工作、施工过程中的注意事项和施工完成后的验收标准。

2.振冲挤密螺旋桩的定义
振冲挤密螺旋桩，是一种新型的地基处理工法。

它采用振动器通过振动方法将螺旋桩钻入地下，钻孔过程中不排泥土，将钢筋和混泥土灌入孔内来加固地基。

振冲挤密螺旋桩以其施工简便、速度快、造价低廉的特点，受到越来越多的关注。

3.施工前的准备工作
施工前需要进行以下几个准备工作：
1. 租赁振动器和振冲挤密螺旋桩设备。

2. 设计方案，并作出详细的工程施工图。

3. 按照地面情况，确定振冲挤密螺旋桩的直径、长度等参数。

4.施工过程中的注意事项
1. 在进行振冲挤密螺旋桩施工时，要确保设备稳定可靠。

2. 对于软土层和含有松散土层的地质情况，需要先进行地基加固。

3. 在挖掘孔洞时，应保持孔洞的干燥状态。

4. 混凝土灌注时，应控制好混凝土流动性和含水量。

5. 在孔洞灌注混凝土后，要及时清理振动器上的混泥土，以免影响下一次施工。

5.施工完成后的验收标准
1. 振冲挤密螺旋桩的混凝土强度应符合设计标准。

2. 振冲挤密螺旋桩的长度、间距、偏差等应满足设计要求。

3. 振冲挤密螺旋桩设备的使用和维护情况应满足相关标准。

4. 工程质量符合国家相关规定。

挤密法地基处理方法及施工工艺[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】挤密法地基处理方法及施工工艺？【解答】1、振冲密实法利用专门的振冲器械产生的重复水平振动和侧向挤压作用，使土体的结构逐步破坏，孔隙水压力迅速增大。

由于结构破坏，土粒有可能向低势能位置转移，这样土体由松变密。

施工工艺：（1）平整施工场地，布置桩位；（2）施工车就位，振冲器对准桩位；（3）启动振冲器，使之徐徐沉人土层，直至加固深度以上30～50cm，记录振冲器经过各深度的电流值和时间，提升振冲器至孔口。

再重复以上步骤1～2次，使孔内泥浆变稀。

（4）向孔内倒人一批填料，将振冲器沉人填料中进行振实并扩大桩径。

重复这一步骤直至该深度电流达到规定的密实电流为止，并记录填料量。

（5）将振冲器提出孔口，继续施工上节桩段，一直完成整个桩体振动施工，再将振冲器及机具移至另一桩位。

（6）在制桩过程中，各段桩体均应符合密实电流、填料量和留振时间等三方面的要求，基本参数应通过现场制桩试验确定。

（7）施工场地应预先开设排泥水沟系，将制桩过程中产生的泥水集中引入沉淀池，池底部厚泥浆可定期挖出送至预先安排的存放地点，沉淀池上部比较清的水可重复使用。

（8）最后应挖去桩顶部lm厚的桩体，或用碾压、强夯（遍夯）等方法压实、夯实，铺设并压实垫层。

2、沉管砂石桩（碎石桩、灰土桩、OG桩、低标号桩等）利用沉管制桩机械在地基中锤击、振动沉管成孔或静压沉管成孔后，在管内投料，边投料边上提（振动）沉管形成密实桩体，与原地基组成复合地基。

3、夯击碎石桩（块石墩）利用重锤夯击或者强夯方法将碎石（块石）夯人地基，在夯坑里逐步填人碎石（块石）反复夯击以形成碎石桩或块石墩。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

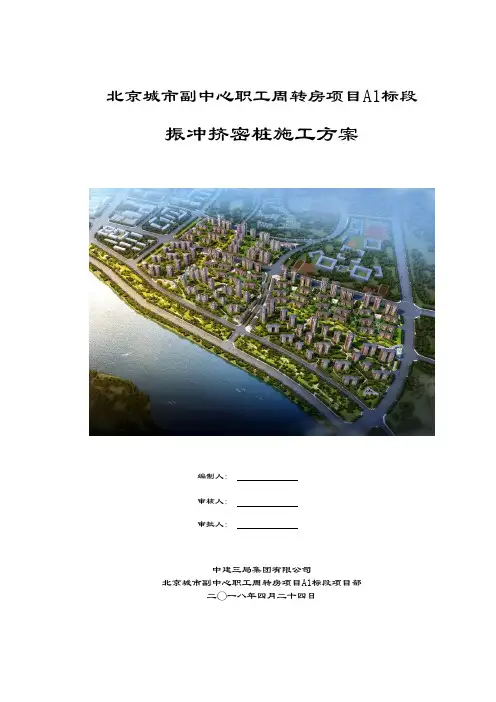

北京城市副中心职工周转房项目A1标段振冲挤密桩施工方案编制人：审核人：审批人：中建三局集团有限公司北京城市副中心职工周转房项目A1标段项目部二〇一八年四月二十四日目录1.编制依据 (3)1.1施工图纸 (3)1.2主要规范标准 (3)2.工程概况 (4)2.1工程概况 (4)2.2振冲挤密桩施工概况 (4)2.3工程地质及水文地质条件 (5)3.施工安排 (6)3.1工艺选择 (6)3.2工期计划 (6)3.3施工总体部署 (7)3.4施工准备 (9)4.振冲桩施工工艺流程和技术要求 (11)4.1试验桩施工 (11)4.2工艺流程 (11)4.3振冲挤密桩技术要求 (12)5.质量保证措施 (13)5.1质量管理机构 (13)5.2质量控制体系 (14)5.3振冲挤密桩复合地基质量验收标准 (17)5.4质量控制要点 (17)5.5雨季施工措施 (18)6.安全文明施工及环境保护措施 (18)6.1安全管理机构 (18)6.2安全管理措施 (18)6.3安全用电管理 (19)6.4机械安全管理 (20)6.5四节一环保 (21)6.6消防管理 (23)6.7安全保卫 (23)7.复合地基质量检测 (23)7.1施工过程中质量检验 (23)7.2验收检测 (24)1.编制依据1.1施工图纸北京市勘察设计研究院有限公司《北京城市副中心职工周转房项目（A1地块）地基处理设计施工图》（版次O5-D3）1.2主要规范标准表1.2-1主要规范规程一览表2.1工程概况东侧，南临北运河新堤路。

本工程为装配式住宅类工程，包含地下车库、8栋住宅楼、2栋工勤宿舍楼及开闭站等。

工程总建筑面156600㎡。

其中，地下共2层，建筑面积为53200㎡，其中地下二层存在人防结构，人防工程面积为5258㎡，地上最高25层，建筑面积为103400㎡。

2.2振冲挤密桩施工概况根据相关设计要求，拟建场区内中等液化区需进行基底液化土层消除液化处理。

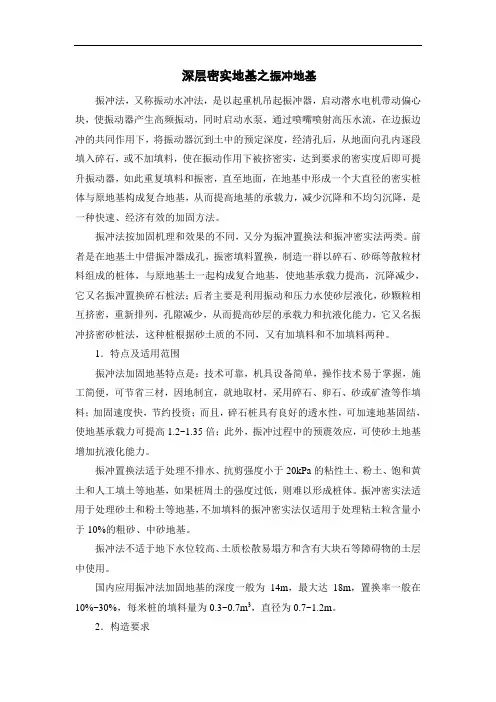

深层密实地基之振冲地基振冲法，又称振动水冲法，是以起重机吊起振冲器，启动潜水电机带动偏心块，使振动器产生高频振动，同时启动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下，将振动器沉到土中的预定深度，经清孔后，从地面向孔内逐段填入碎石，或不加填料，使在振动作用下被挤密实，达到要求的密实度后即可提升振动器，如此重复填料和振密，直至地面，在地基中形成一个大直径的密实桩体与原地基构成复合地基，从而提高地基的承载力，减少沉降和不均匀沉降，是一种快速、经济有效的加固方法。

振冲法按加固机理和效果的不同，又分为振冲置换法和振冲密实法两类。

前者是在地基土中借振冲器成孔，振密填料置换，制造一群以碎石、砂砾等散粒材料组成的桩体，与原地基土一起构成复合地基，使地基承载力提高，沉降减少，它又名振冲置换碎石桩法；后者主要是利用振动和压力水使砂层液化，砂颗粒相互挤密，重新排列，孔隙减少，从而提高砂层的承载力和抗液化能力，它又名振冲挤密砂桩法，这种桩根据砂土质的不同，又有加填料和不加填料两种。

1．特点及适用范围振冲法加固地基特点是：技术可靠，机具设备简单，操作技术易于掌握，施工简便，可节省三材，因地制宜，就地取材，采用碎石、卵石、砂或矿渣等作填料；加固速度快，节约投资；而且，碎石桩具有良好的透水性，可加速地基固结，使地基承载力可提高1.2~1.35倍；此外，振冲过程中的预震效应，可使砂土地基增加抗液化能力。

振冲置换法适于处理不排水、抗剪强度小于20kPa的粘性土、粉土、饱和黄土和人工填土等地基，如果桩周土的强度过低，则难以形成桩体。

振冲密实法适用于处理砂土和粉土等地基，不加填料的振冲密实法仅适用于处理粘土粒含量小于10%的粗砂、中砂地基。

振冲法不适于地下水位较高、土质松散易塌方和含有大块石等障碍物的土层中使用。

国内应用振冲法加固地基的深度一般为14m，最大达18m，置换率一般在10%~30%，每米桩的填料量为0.3~0.7m3，直径为0.7~1.2m。
