氮气吸脱附实验概况PPT课件
BET 单位重量催化剂的表面积，以m2 g-1表示
① 固体表面是均匀的
② 吸附分子间无相互作用力 ③ 当p=p0时吸附层厚度趋于无穷大 ④ 吸附平衡时，每一层的蒸发速度等于其
凝聚速度
• V是在压力为p时的平衡吸附量 • Vm是单层覆盖时的吸附量 • c > 20，气体在固体表面的吸附热与冷凝热的 差值较大， 说明气体与固体表面相互作用强 • c ~ 1，气体在固体表面的吸附热与冷凝热的 差值较小， 说明气体与固体表面相互作用弱
如果能在实验中测出不同压力时的吸附量， 就可以利用Kelvin公式计算它的孔径分布。
BJH模型（Barrett-Joiner- Halenda）
假定吸附层厚度t只与相对压力有关而与孔半径无关
第3页/共16页
滞后现象hysteresis:吸附曲线和脱附曲线不重合 第4页/共16页
Adv. Funct. Mater. 2008, 18, 816–827
(a) Nitrogen sorption isotherms (at 77.4 K) in selected KIT-6 samples (aged at varying temperatures from 50 to 130 °C). (b) NLDFT pore size distributions (calculated from the desorption branch) from nitrogen (77.4 K) and argon (87.3 K) for selected KIT-6 samples agedat various temperatures. The NLDFT pore sizes (equilibrium) are 5.5,7.3, 8.4, and 10.1 nm, for 50, 80, 100, and 130 °C, respectively.
① 固体表面是均匀的
② 吸附分子间无相互作用力 ③ 当p=p0时吸附层厚度趋于无穷大 ④ 吸附平衡时，每一层的蒸发速度等于其
凝聚速度
• V是在压力为p时的平衡吸附量 • Vm是单层覆盖时的吸附量 • c > 20，气体在固体表面的吸附热与冷凝热的 差值较大， 说明气体与固体表面相互作用强 • c ~ 1，气体在固体表面的吸附热与冷凝热的 差值较小， 说明气体与固体表面相互作用弱
如果能在实验中测出不同压力时的吸附量， 就可以利用Kelvin公式计算它的孔径分布。
BJH模型（Barrett-Joiner- Halenda）
假定吸附层厚度t只与相对压力有关而与孔半径无关
第3页/共16页
滞后现象hysteresis:吸附曲线和脱附曲线不重合 第4页/共16页
Adv. Funct. Mater. 2008, 18, 816–827
(a) Nitrogen sorption isotherms (at 77.4 K) in selected KIT-6 samples (aged at varying temperatures from 50 to 130 °C). (b) NLDFT pore size distributions (calculated from the desorption branch) from nitrogen (77.4 K) and argon (87.3 K) for selected KIT-6 samples agedat various temperatures. The NLDFT pore sizes (equilibrium) are 5.5,7.3, 8.4, and 10.1 nm, for 50, 80, 100, and 130 °C, respectively.
氮气吸附法
Ⅰ、Ⅱ、Ⅳ型曲线是凸形 Ⅲ、Ⅴ型是凹形
2.吸附理论
I型等温线：Langmuir型等温线
❖ 微孔材料（包括多数沸石 和类沸石分子筛）
❖ 由于吸附质与孔壁之间的 强相互作用，吸附开始在 很低的相对压力下。
❖ 由于吸附的分子之间的相 互作用，完全填满孔穴需 要提高相对压力
❖ 在较低的相对压力下（ <0.3，氮气吸附）微孔填 充不会观察到毛细管凝聚 现象。
❖ 在低压区吸附量少且不出 现B点，表明吸附剂和吸 附质之间的作用力相当弱
❖ 相对压力越高，吸附量越 多，表现出有孔填充
2.吸附理论
IV型等温线
❖ 介孔材料 ❖ 较低的相对压力下，单分
子层吸附 ❖ 较高的相对压力下，吸附
质发生毛细管凝聚 ❖ 所有孔发生凝聚后，吸附
只在远小于表面积的外表 面上发生，曲线平坦 ❖ 在相对压力接近1时，在大 孔上吸附，曲线上升
❖多孔固体因毛细凝结（capillary condensation）而 引起的吸着作用也称为吸附作用
1.吸附现象
按吸附作用力性质的不同，可将吸附分为物 理吸附和化学吸附。
❖ 物理吸附：是由范得华力引起 的气体分子在固体表面及孔隙 中的冷凝过程。
❖ – 可发生单层吸附,多层吸附
❖ – 非选择性吸附
❖ – 有可逆性
的直线范围一般是在p/p0 0.05-0.35之间。 *C常数与吸附质和表面之间作用力场的强弱有关。给定不同 的C值，并以v/vm对p/p0作图，就得到下图的一组曲线。
BET法
常数c作参数，以吸附重量或 吸附体积（W/Wm或V/Vm） 对x=P/P0作图。 a)c﹥2 ， II型吸附等温线; b)c﹤2， III型吸附等温线 BET公式适用比压范围: 0.05≤x≤0.35
2.吸附理论
I型等温线：Langmuir型等温线
❖ 微孔材料（包括多数沸石 和类沸石分子筛）
❖ 由于吸附质与孔壁之间的 强相互作用，吸附开始在 很低的相对压力下。
❖ 由于吸附的分子之间的相 互作用，完全填满孔穴需 要提高相对压力
❖ 在较低的相对压力下（ <0.3，氮气吸附）微孔填 充不会观察到毛细管凝聚 现象。
❖ 在低压区吸附量少且不出 现B点，表明吸附剂和吸 附质之间的作用力相当弱
❖ 相对压力越高，吸附量越 多，表现出有孔填充
2.吸附理论
IV型等温线
❖ 介孔材料 ❖ 较低的相对压力下，单分
子层吸附 ❖ 较高的相对压力下，吸附
质发生毛细管凝聚 ❖ 所有孔发生凝聚后，吸附
只在远小于表面积的外表 面上发生，曲线平坦 ❖ 在相对压力接近1时，在大 孔上吸附，曲线上升
❖多孔固体因毛细凝结（capillary condensation）而 引起的吸着作用也称为吸附作用
1.吸附现象
按吸附作用力性质的不同，可将吸附分为物 理吸附和化学吸附。
❖ 物理吸附：是由范得华力引起 的气体分子在固体表面及孔隙 中的冷凝过程。
❖ – 可发生单层吸附,多层吸附
❖ – 非选择性吸附
❖ – 有可逆性
的直线范围一般是在p/p0 0.05-0.35之间。 *C常数与吸附质和表面之间作用力场的强弱有关。给定不同 的C值，并以v/vm对p/p0作图，就得到下图的一组曲线。
BET法
常数c作参数，以吸附重量或 吸附体积（W/Wm或V/Vm） 对x=P/P0作图。 a)c﹥2 ， II型吸附等温线; b)c﹤2， III型吸附等温线 BET公式适用比压范围: 0.05≤x≤0.35
氮气吸附法(等温吸附)课件
Langmuir方程适用于相对压力较低 的情况，当相对压力接近1时， Langmuir方程可能会产生误差。
Freundlich方程
Freundlich方程是一种经验公式，用于描述等温吸附行 为。
Freundlich方程可以用来估算最大吸附量、吸附强度和 吸附容量等参数。
Freundlich方程假设吸附剂表面具有非均匀性，且吸附 分子之间存在相互作用。
混合气体氮气吸附技术
利用混合气体代替单一氮气作为吸附剂，提高吸附剂的吸附容量和 选择性。
氮气吸附法的发展趋势
纳米尺度吸附剂
利用纳米技术制备具有高比表面 积和孔容的纳米级吸附剂，提高
吸附性能。
复合功能化吸附剂
通过表面修饰和功能化改性，制备 具有特定功能的复合型吸附剂，满 足特定应用需求。
智能化吸附技术
氮气吸附法的应用领域
01
02
03
材料科学
用于研究材料的表面性质 和孔结构，如催化剂、分 子筛、活性炭等。
能源领域
用于研究储氢材料、电池 电极材料等的表面性质和 孔结构。
环境科学
用于研究土壤、水体等的 污染程度和治理效果。
氮气吸附法的优缺点
优点
测量精度高、适用范围广、可测 量材料的比表面积、孔径分布和 孔容等参数。
。
BET方程适用于多分子层吸附 ，尤其在相对压力接近1时更
为准确。
Langmuir方程
Langmuir方程是等温吸附理论中的 一种，适用于单分子层吸附。
Langmuir方程可以用来计算饱和吸 附量、吸附平衡常数等参数。
Langmuir方程假设吸附剂表面是有 限的，且每个吸附位点只能吸附一个 分子。
03
实验操作与设备
Freundlich方程
Freundlich方程是一种经验公式，用于描述等温吸附行 为。
Freundlich方程可以用来估算最大吸附量、吸附强度和 吸附容量等参数。
Freundlich方程假设吸附剂表面具有非均匀性，且吸附 分子之间存在相互作用。
混合气体氮气吸附技术
利用混合气体代替单一氮气作为吸附剂，提高吸附剂的吸附容量和 选择性。
氮气吸附法的发展趋势
纳米尺度吸附剂
利用纳米技术制备具有高比表面 积和孔容的纳米级吸附剂，提高
吸附性能。
复合功能化吸附剂
通过表面修饰和功能化改性，制备 具有特定功能的复合型吸附剂，满 足特定应用需求。
智能化吸附技术
氮气吸附法的应用领域
01
02
03
材料科学
用于研究材料的表面性质 和孔结构，如催化剂、分 子筛、活性炭等。
能源领域
用于研究储氢材料、电池 电极材料等的表面性质和 孔结构。
环境科学
用于研究土壤、水体等的 污染程度和治理效果。
氮气吸附法的优缺点
优点
测量精度高、适用范围广、可测 量材料的比表面积、孔径分布和 孔容等参数。
。
BET方程适用于多分子层吸附 ，尤其在相对压力接近1时更
为准确。
Langmuir方程
Langmuir方程是等温吸附理论中的 一种，适用于单分子层吸附。
Langmuir方程可以用来计算饱和吸 附量、吸附平衡常数等参数。
Langmuir方程假设吸附剂表面是有 限的，且每个吸附位点只能吸附一个 分子。
03
实验操作与设备
氮气吸附法(等温吸附)..
H3和H4型迟滞回线
形状和尺寸均匀的孔呈现H4迟 滞环 H4也是狭缝孔，区别于粒子堆 集，是一些类似由层状结构产 生的孔。 开始凝聚时，由于气液界面是 大平面，只有当压力接近饱和 蒸汽压时才发生毛细凝聚（吸 附等温线类似Ⅱ型）。蒸发时 ，气液界面是圆柱状，只有当 相对压力满足 时，蒸发才能开始。
H3和H4型迟滞回线
狭缝状孔道 非均匀的孔呈现H3迟滞环 H3与H4相比高压端吸附量大 ，认为是片状粒子堆积形成的 狭缝孔； 只有当压力接近饱和蒸汽压时 才开始发生毛细孔凝聚，蒸发 时，由于板间不平行，Kelvin 半径是变化的，因此，曲线并 不像平行板孔那样急剧下降， 而是缓慢下降。
2.吸附理论
毛细管凝结现象
根据Kelvin公式，凹液面 上的蒸汽压小于平液面上 的饱和蒸汽压，所以在小 于饱和蒸汽压时就有可能 在凹液面上发生蒸汽的凝 结，发生这种蒸汽凝结的 作用总是从小孔向大孔， 随着气体压力的增加，发 生气体凝结的毛细孔越来 越大，这种现象被称为毛 细凝结现象。
孔的毛细效应对 吸附等温线的影响
4.微孔结构分析
b.吸附能与平均孔宽的计算
苯作为参比吸附质时:
吸附能:
E T 6289 k
1 2
平均孔宽:
式中:
wadv T 4.25 10 k
6
12
M M ref ref
M, Mref分别为吸附质和参比吸附质的相对分子量; ρ ,ρ ref分别为吸附质和参比吸附质在吸附温度T时的液体密度; k为D-R图的斜率.
H1型迟滞回线
均匀大小且形状规则 的孔 吸附时吸附质一层一 层的吸附在孔的表面 （孔径变小）
脱附时为弯月面

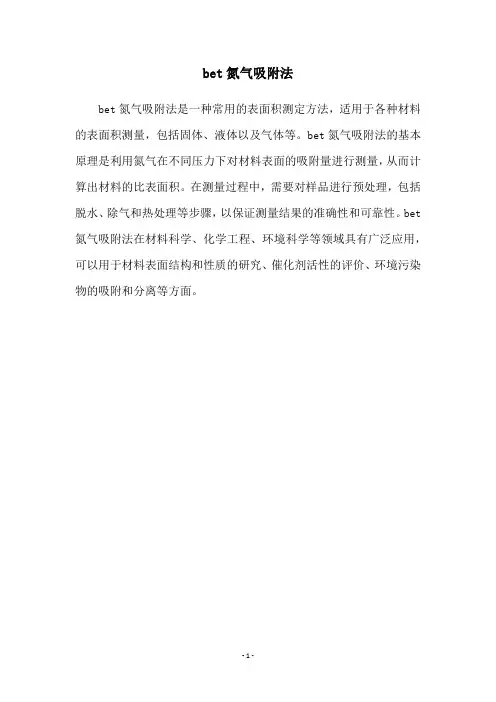

bet氮气吸附法
bet氮气吸附法
bet氮气吸附法是一种常用的表面积测定方法，适用于各种材料的表面积测量，包括固体、液体以及气体等。
bet氮气吸附法的基本原理是利用氮气在不同压力下对材料表面的吸附量进行测量，从而计算出材料的比表面积。
在测量过程中，需要对样品进行预处理，包括脱水、除气和热处理等步骤，以保证测量结果的准确性和可靠性。
bet 氮气吸附法在材料科学、化学工程、环境科学等领域具有广泛应用，可以用于材料表面结构和性质的研究、催化剂活性的评价、环境污染物的吸附和分离等方面。
- 1 -。

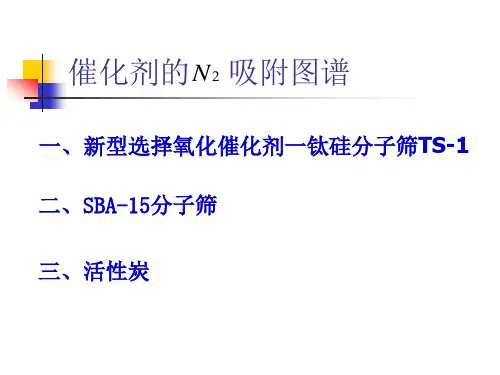

催化剂的氮气吸附图谱
