河南理工大学院2013继电保护复习总结

第一章1、什么是电力系统？答；电力系统是电能生产、变换、输送、分配和使用的各种电气设备按照一定的技术与经济要求有机组成的一个联合系统——一般将电能的通过的设备成为电力系统的一次设备如；发电机、变压器、断路器等。

对一次设备的运行状态进行监视、测量、控制和保护的设备，称为二次设备如继电保护装置、仪表，操作、信号电源等。

2、电力系统根据不同运行条件可分为几种状态？答：正常运行、不正常运行（等约束条件满足，部分不等约束条件不满足如过负荷、过电压、电力系统振荡等）和故障状态（一次设备运行中由于外力、绝缘老化、过电压、误操作等原因发生短路、断线。

）——电力系统运行状态是指电力系统在不同运行条件（如负荷水平、出力配置、系统接线、故障等）下的系统与设备的工作状况。

3、短路包含哪几种类型？答；三相短路，两相短路，两相短路接地和单相接地短路——在高压电网（输电线路故障）中，单相接地短路占到85%以上在母线故障中大多数为两相或三相接地短路。

短路的危害：（1）短路电流大，燃弧，使故障元件损坏（2）短路电流流过非故障元件，损坏或缩短其使用寿（3）电压降低，用户正常的生产、生活受到影响；（4）破坏系统稳定性,引起系统振荡,甚至系统崩溃。

事故：系统或其中一部分的正常工作遭到破坏，造成对用户少送电或电能质量变坏到不能允许的程度，甚至造成人身伤亡和电气设备的损坏的事件4、继电保护的作用是什么？答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其它无故障部分迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，根据运行维护的具体条件（例如有无经常值班人员）和设备的承受能力，发出警报信号、减负荷或延时跳闸。

电力系统保护范围划分原则：（1）任一个元件的故障都能可靠地被切除并且造成的停电范围最小或对系统正常运行的影响最小。

（2）保护范围相互重叠，保证任意点的故障都置于保护区内5、什么是保护的四性？这四性彼此之间有什么关系？答：可靠性（不拒动、不误动）、选择性（仅将故障元件从电力系统中切除）、速动性（最短的时限将故障或异常工况自电网中切除或消除）、灵敏性（灵敏系数Ksen：1.2～2）（1）为保证选择性有时要求保护动作带延时（降低了速动性要求）（2）为保证速动性有时允许保护非选择性动作，再由自动重合闸装置来纠正（3）为保证速动性和选择性，有时采用较复杂的保护装置（即降低了可靠性）因此，须从电力系统的实际情况出发，分清主次，求得最优情况下的统一保护原理：电流增大 － 过电流保护电压降低 － 低电压保护阻抗减小 － 阻抗（距离）保护两侧电流大小和相位的差别 －纵联差动保护（高频、微波、光纤） 不对称分量 －零序或负序分量保护非电气量 － 瓦斯保护、过热保护等继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成第二章6、 什么叫继电特性？答：无论启动和返回，继电器的动作都是明确干脆的，不可能停留在某一个中间位置，这种特性称之为继电特性。

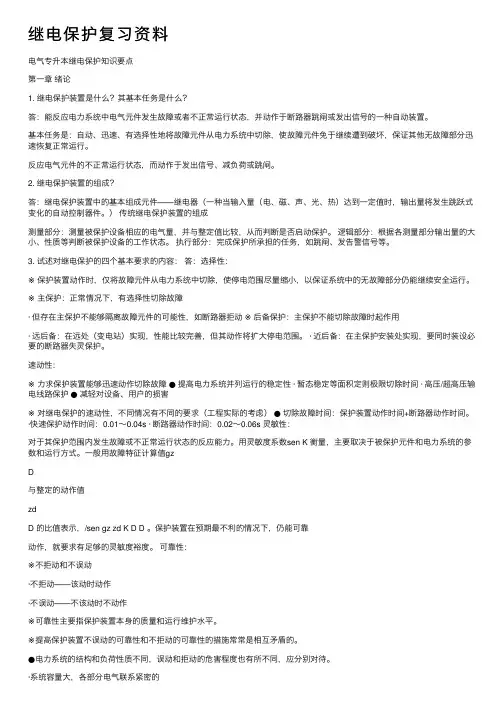

继电保护复习资料电⽓专升本继电保护知识要点第⼀章绪论1. 继电保护装置是什么？其基本任务是什么？答：能反应电⼒系统中电⽓元件发⽣故障或者不正常运⾏状态，并动作于断路器跳闸或发出信号的⼀种⾃动装置。

基本任务是：⾃动、迅速、有选择性地将故障元件从电⼒系统中切除，使故障元件免于继续遭到破坏，保证其他⽆故障部分迅速恢复正常运⾏。

反应电⽓元件的不正常运⾏状态，⽽动作于发出信号、减负荷或跳闸。

2. 继电保护装置的组成？答：继电保护装置中的基本组成元件——继电器（⼀种当输⼊量（电、磁、声、光、热）达到⼀定值时，输出量将发⽣跳跃式变化的⾃动控制器件。

）传统继电保护装置的组成测量部分：测量被保护设备相应的电⽓量，并与整定值⽐较，从⽽判断是否启动保护。

逻辑部分：根据各测量部分输出量的⼤⼩、性质等判断被保护设备的⼯作状态。

执⾏部分：完成保护所承担的任务，如跳闸、发告警信号等。

3. 试述对继电保护的四个基本要求的内容：答：选择性：※保护装置动作时，仅将故障元件从电⼒系统中切除，使停电范围尽量缩⼩，以保证系统中的⽆故障部分仍能继续安全运⾏。

※主保护：正常情况下，有选择性切除故障· 但存在主保护不能够隔离故障元件的可能性，如断路器拒动※后备保护：主保护不能切除故障时起作⽤· 远后备：在远处（变电站）实现，性能⽐较完善，但其动作将扩⼤停电范围。

· 近后备：在主保护安装处实现，要同时装设必要的断路器失灵保护。

速动性：※⼒求保护装置能够迅速动作切除故障●提⾼电⼒系统并列运⾏的稳定性 · 暂态稳定等⾯积定则极限切除时间 · ⾼压/超⾼压输电线路保护●减轻对设备、⽤户的损害※对继电保护的速动性，不同情况有不同的要求（⼯程实际的考虑）●切除故障时间：保护装置动作时间+断路器动作时间。

·快速保护动作时间：0.01～0.04s · 断路器动作时间：0.02～0.06s 灵敏性：对于其保护范围内发⽣故障或不正常运⾏状态的反应能⼒。

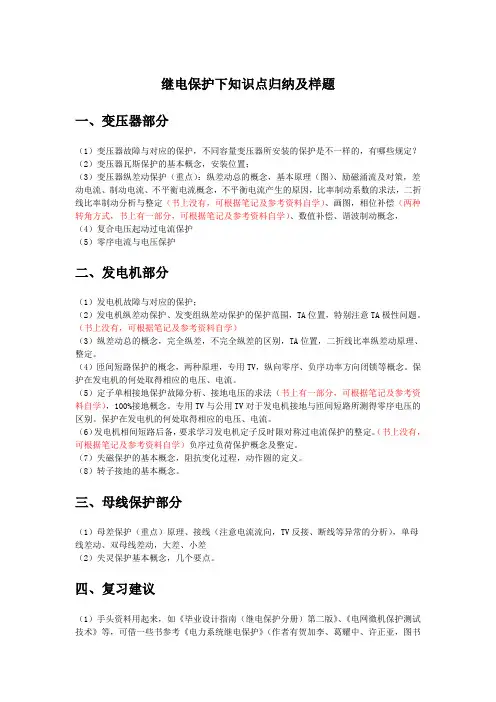

继电保护下知识点归纳及样题一、变压器部分（1）变压器故障与对应的保护，不同容量变压器所安装的保护是不一样的，有哪些规定？（2）变压器瓦斯保护的基本概念，安装位置；（3）变压器纵差动保护（重点）：纵差动总的概念，基本原理（图）、励磁涌流及对策，差动电流、制动电流、不平衡电流概念，不平衡电流产生的原因，比率制动系数的求法，二折线比率制动分析与整定（书上没有，可根据笔记及参考资料自学）、画图，相位补偿（两种转角方式，书上有一部分，可根据笔记及参考资料自学）、数值补偿、谐波制动概念，（4）复合电压起动过电流保护（5）零序电流与电压保护二、发电机部分（1）发电机故障与对应的保护；（2）发电机纵差动保护、发变组纵差动保护的保护范围，TA位置，特别注意TA极性问题。

（书上没有，可根据笔记及参考资料自学）（3）纵差动总的概念，完全纵差，不完全纵差的区别，TA位置，二折线比率纵差动原理、整定。

（4）匝间短路保护的概念，两种原理，专用TV，纵向零序、负序功率方向闭锁等概念。

保护在发电机的何处取得相应的电压、电流。

（5）定子单相接地保护故障分析、接地电压的求法（书上有一部分，可根据笔记及参考资料自学），100%接地概念。

专用TV与公用TV对于发电机接地与匝间短路所测得零序电压的区别。

保护在发电机的何处取得相应的电压、电流。

（6）发电机相间短路后备，要求学习发电机定子反时限对称过电流保护的整定。

（书上没有，可根据笔记及参考资料自学）负序过负荷保护概念及整定。

（7）失磁保护的基本概念，阻抗变化过程，动作圆的定义。

（8）转子接地的基本概念。

三、母线保护部分（1）母差保护（重点）原理、接线（注意电流流向，TV反接、断线等异常的分析），单母线差动、双母线差动，大差、小差（2）失灵保护基本概念，几个要点。

四、复习建议（1）手头资料用起来，如《毕业设计指南（继电保护分册）第二版》、《电网微机保护测试技术》等，可借一些书参考《电力系统继电保护》（作者有贺加李、葛耀中、许正亚，图书馆有很多）。

2、两台变压器并列运行的条件是：接线组别一致、短路比一致、额定电压一致。

3、当电力系统发生故障时，利用对称分量可以将电流分为：正序分量、负序分量、零序分量。

4、运行中应特别注意电流互感器二次侧不能断线（开路）；电压互感器二次侧不能短路。

1、电力系统最危险的故障是三相短路2、我国电力系统中性点接地方式主要有直接接地方式、经消弧线圈接地方式和不接地方式3、主保护或断路器拒动时，用来切除故障的保护是后备保护4、电力系统发生振荡时，各点电压和电流均作往复性摆动5、所谓功率方向继电器的潜动，是指只给继电器加入电流或电压时，继电器动作现象。

6、继电保护后备保护逐级配合是指时间和灵敏度均配合7、电力系统在发生故障或断开线路等大的扰动后仍能保持同步稳定运行，我们称之为系统暂态稳定2、若规定功率正方向为母线流向线路，区内故障时两侧功率方向相同，均与正方向一致3、主保护或断路器拒动时，用来切除故障的保护是后备保护4、电力系统发生振荡时，各点电压和电流均作往复性摆动6、零序电流保护的逐级配合是指零序电流定值的灵敏度和动作时间都要相互配合。

7、母线电压不能过高或过低，允许范围一般是±10％8、使电流速断保护有最小保护范围的运行方式为系统最小运行方式9、过电流继电器的返回系数小于110、发电机横差保护的作用是保护定子绕组匝间短路7、电流互感器的二次额定电流一般为1A 、5A 。

电力系统不允许长期非全相运行，为了防止断路器一相断开后长时间非全相运行，应采取措施断开三相，并保证选择性，其措施是装设断路器三相不一致保护9、单侧电源线路的自动重合闸必须在故障切除后，经一定时间间隔才允许发出重合闸脉冲，这是因为故障点去游离10、当发生单相接地短路时，对综合重合闸的动作描述正确的是跳开单相，然后进行单相重合，重合不成功则跳开三相而不再重合11、瓦斯保护是变压器的内部故障的主保护12、若规定功率正方向为母线流向线路，区内故障时两侧功率方向相同，均与正方向一致13、当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为过补偿方式5、三段式电流保护中，III 段灵敏度最高，I 段灵敏度最低。

继电保护概论日期：2013年11月前言学习《电力系统继电保护》这本书后，收获很多。

首先，对教我们这门课程的吕老师表示衷心的感谢，电力系统继电保护主要有三大保护：电流保护、距离保护和纵联保护。

这三大保护可细分成各种具体的保护，应用到线路、各种电力设备中去，其中电力设备中比较重要的有变压器、发电机等。

因此，掌握电流保护、距离保护和纵联保护这三大保护的原理及应用是比较基础和重要的，因为它是其他各种具体保护的理论基础。

掌握这三大保护的原理，非常有利于理解和掌握各种具体的保护的工作原理。

本文主要是总结和评价这三大继电保护，以便于加深对知识的理解和应用。

本文分为四章，第一章为概述，其余为三大继电保护的内容，本文末尾为个人的一些心得总结。

第一章概述一．什么是电力系统？有两种说法：1．由生产和输送电能的设备所组成的系统叫电力系统，例如发电机、变压器、母线、输电线路、配电线路等，或者简单说由发、变、输、配、用所组成的系统叫电力系统。

2．有的情况下把一次设备和二次设备统一叫做电力系统。

一次设备：直接生产电能和输送电能的设备，例如发电机、变压器、母线、输电线路、断路器、电抗器、电流互感器、电压互感器等。

二次设备：对一次设备的运行进行监视、测量、控制、信息处理及保护的设备，例如仪表、继电器、自动装置、控制设备、通信及控制电缆等。

二．电力系统最关注的问题是什么？由于电力系统故障的后果是十分严重的，它可能直接造成设备损坏，人身伤亡和破坏电力系统安全稳定运行，从而直接或间接地给国民经济带来难以估计的巨大损失，因此电力系统最为关注的是：安全可靠、稳定运行。

三．电力系统的三种工况正常运行状态；故障状态；不正常运行状态。

而继电保护主要是在故障状态和不正常运行状态起作用。

四．继电保护装置就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本任务简单说是：故障时跳闸，不正常运行时发信号。

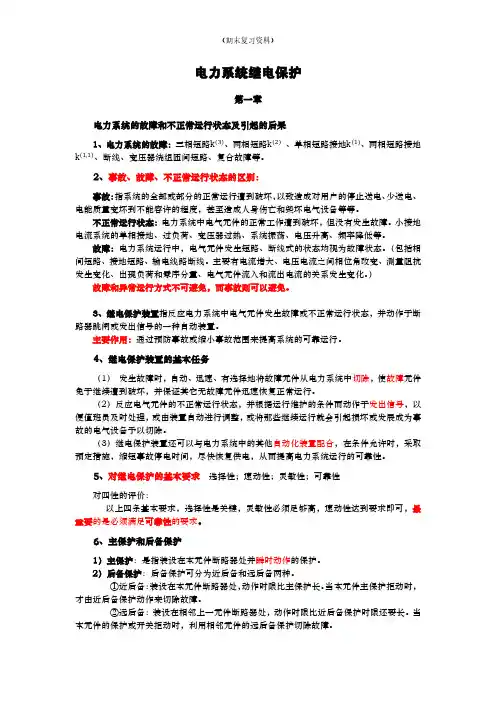

电力系统继电保护第一章电力系统的故障和不正常运行状态及引起的后果1、电力系统的故障：三相短路k(3)、两相短路k(2)、单相短路接地k(1)、两相短路接地k(1,1)、断线、变压器绕组匝间短路、复合故障等。

2、事故、故障、不正常运行状态的区别：事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至造成人身伤亡和毁坏电气设备等等。

不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障。

小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

故障：电力系统运行中，电气元件发生短路、断线式的状态均视为故障状态。

（包括相间短路、接地短路、输电线路断线。

主要有电流增大、电压电流之间相位角改变、测量阻抗发生变化、出现负荷和零序分量、电气元件流入和流出电流的关系发生变化。

）故障和异常运行方式不可避免，而事故则可以避免。

3、继电保护装置指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

主要作用：通过预防事故或缩小事故范围来提高系统的可靠运行。

4、继电保护装置的基本任务（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，并保证其它无故障元件迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于发出信号，以便值班员及时处理，或由装置自动进行调整，或将那些继续运行就会引起损坏或发展成为事故的电气设备予以切除。

（3）继电保护装置还可以与电力系统中的其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行的可靠性。

5、对继电保护的基本要求选择性；速动性；灵敏性；可靠性对四性的评价：以上四条基本要求，选择性是关键，灵敏性必须足够高，速动性达到要求即可，最重要的是必须满足可靠性的要求。

继电保护技术知识点总结继电保护技术知识点总结一、继电保护技术概述继电保护技术是电力系统中的重要组成部分，它在电力系统中起着保护设备和电网安全运行的关键作用。

本文将以继电保护技术为主线，总结电力系统中的基础知识点。

二、电力系统的组成电力系统由发电厂、变电站和配电网组成。

发电厂负责将能源转化为电能，变电站通过变压器将电能从高压输送到低压，配电网将电能分配到各个用户。

在电力系统中，需要对各个组成部分进行保护，以确保电力系统的正常运行。

三、故障类型及保护措施电力系统中常见的故障类型包括短路故障、过电流故障、过压故障、欠电压故障等。

为了保护电力系统的安全运行，需要针对不同故障类型采取相应的保护措施，如差动保护、零序保护、过电流保护等。

四、继电保护器的分类继电保护器可以根据其功能、工作原理、使用场合等对其进行分类。

常见的继电保护器包括电流继电器、电压继电器、频率继电器、时间继电器等。

每种继电保护器都有其独特的特点和适用范围。

五、保护装置的配置与调校为了保证继电保护的可靠性和适应性，需要对保护装置进行合理的配置和调校。

保护装置的配置包括选择合适的保护装置和安装位置，调校是指根据电力系统的特点和要求，对保护装置的参数进行调整，以使其在不同工作情况下能够起到良好的保护作用。

六、继电保护技术的新发展随着电力系统的发展和技术的进步，继电保护技术也在不断创新和发展。

目前，数字化继电保护技术、智能继电保护技术、光纤继电保护技术等已经开始应用于电力系统中，使继电保护技术更加智能化、精确化和可靠化。

七、继电保护技术中的常见问题与解决方法在实际应用中，继电保护技术可能会遇到一些常见问题，如误动、误动抑制、快速耗散能量等。

对于这些问题，需要采取相应的解决方法，如增加滞后特性、改变继电器的接线方式等。

八、继电保护技术在实际工程中的应用继电保护技术在电力系统的实际工程中得到广泛应用。

通过应用继电保护技术，可以提高电力系统的安全性和可靠性，并且减少停电时间和损失。

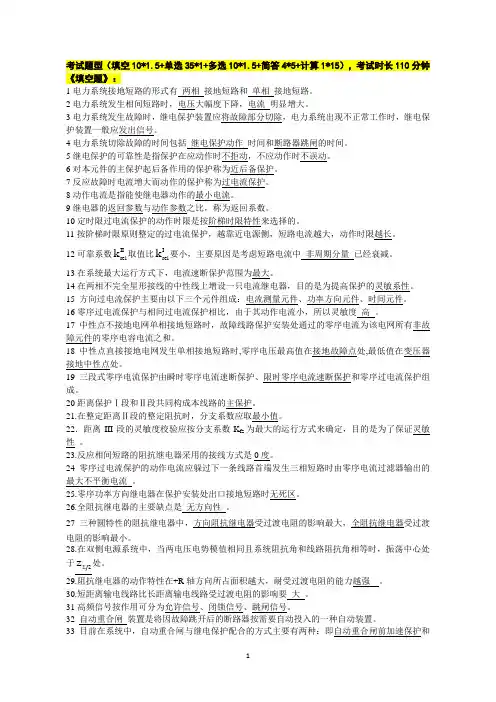

15 方向过电流保护主要由以下三个元件组成：电流测量元件、功率方向元件、时间元件。

27三种圆特性的阻抗继电器中，方向阻抗继电器受过渡电阻的影响最大，全阻抗继电器受过渡34 线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。

单选—第一章：1系统发生故障时继电保护装置的任务是( )A.不动作B.动作于信号C.切除故障元件并发信号D.启动重合闸2继电保护装置中，实现判断是否有故障发生功能的是( )。

A.测量比较元件B.执行元件C.逻辑判断元件D.测量互感器元件3在保护区内发生故障时，在任意的系统运行条件下，无论故障位置、故障类型、故障点是否有过渡电阻均能可靠动作，是继电保护的( )的体现。

A.速动性B.选择性C.可靠性D.灵敏性4当系统发生故障时，正确的切除离故障点最近的断路器，体现了继电保护的（）。

A.速动性B.选择性C.可靠性D.灵敏性5继电保护的灵敏系数K sen要求( )。

A.大于1B.等于1C.小于1D.不确定6线路保护一般装设两套，两套保护的作用是（）。

A.后备保护B.都可以C.一套为主保护，另一套为后备保护D.主保护7主保护或断路器拒动时，用来切除故障的保护是( )。

A.后备保护B.辅助保护C.异常运行保护D.安全自动装置8对于反应故障时参数增大而动作的继电保护，计算继电保护灵敏系数时，应用（）。

A.都可以B.保护区首端金属性短路C.保护区末端金属性短路D.保护区内任何一点金属性短路《第二章》：9继电器按其结构形式分类，目前主要有( )A.电磁型、感应型、整流型和静态型B.电流型和电压型继电器C.启动继电器和出口继电器D.测量继电器和辅助继电器10时间继电器在继电保护装置中的作用是( )。

A.计算保护停电时间B.计算动作时间C.计算断路器停电时间D.建立动作延时11过电流继电器的动作电流（）返回电流。

A.等于B.不确定C.小于D.大于12过电流继电器的返回系数（）。

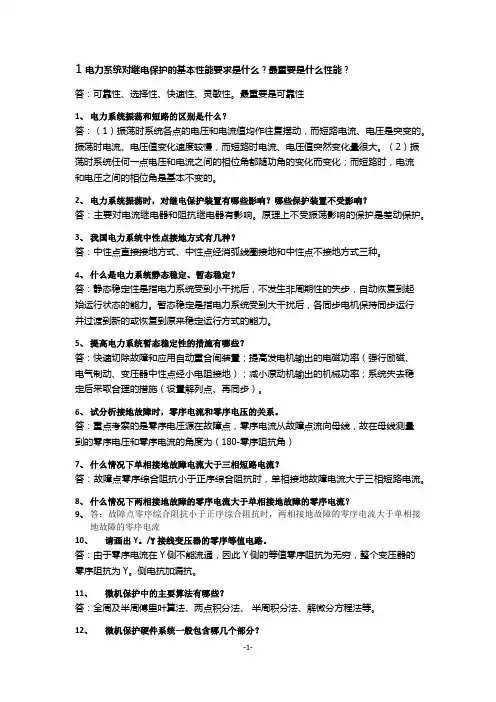

1电力系统对继电保护的基本性能要求是什么？最重要是什么性能？答：可靠性、选择性、快速性、灵敏性。

最重要是可靠性1、电力系统振荡和短路的区别是什么？答：（1）振荡时系统各点的电压和电流值均作往复摆动，而短路电流、电压是突变的。

振荡时电流、电压值变化速度较慢，而短路时电流、电压值突然变化量很大。

（2）振荡时系统任何一点电压和电流之间的相位角都随功角的变化而变化；而短路时，电流和电压之间的相位角是基本不变的。

2、电力系统振荡时，对继电保护装置有哪些影响？哪些保护装置不受影响？答：主要对电流继电器和阻抗继电器有影响。

原理上不受振荡影响的保护是差动保护。

3、我国电力系统中性点接地方式有几种？答：中性点直接接地方式、中性点经消弧线圈接地和中性点不接地方式三种。

4、什么是电力系统静态稳定、暂态稳定？答：静态稳定性是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到起始运行状态的能力。

暂态稳定是指电力系统受到大干扰后，各同步电机保持同步运行并过渡到新的或恢复到原来稳定运行方式的能力。

5、提高电力系统暂态稳定性的措施有哪些？答：快速切除故障和应用自动重合闸装置；提高发电机输出的电磁功率（强行励磁、电气制动、变压器中性点经小电阻接地）；减小原动机输出的机械功率；系统失去稳定后采取合理的措施（设置解列点、再同步）。

6、试分析接地故障时，零序电流和零序电压的关系。

答：重点考察的是零序电压源在故障点，零序电流从故障点流向母线，故在母线测量到的零序电压和零序电流的角度为（180-零序阻抗角）7、什么情况下单相接地故障电流大于三相短路电流？答：故障点零序综合阻抗小于正序综合阻抗时，单相接地故障电流大于三相短路电流。

8、什么情况下两相接地故障的零序电流大于单相接地故障的零序电流？9、答：故障点零序综合阻抗小于正序综合阻抗时，两相接地故障的零序电流大于单相接地故障的零序电流10、请画出Y。

/Y接线变压器的零序等值电路。

答：由于零序电流在Y侧不能流通，因此Y侧的等值零序阻抗为无穷，整个变压器的零序阻抗为Y。

《电力系统继电保护》复习要点一绪论1．继电保护的任务；2．对继电保护的四项基本要求；3．主保护、后备保护；最大运行方式、最小运行方式。

二电网的电流保护1．掌握三段式电流保护的工作原理（比较各电流保护的选择性的实现、速动性、灵敏性或保护范围情况），熟练地进行整定计算：2．读懂原理接线图、绘制原理展开接线图；3．比较电流保护接线方式的特点及应用情况；分析变压器后两相短路时的电流分布；4．方向性电流保护的工作原理、方向元件装设原则与方法；5．相间短路功率方向判别元件为什么采用90°接线方式？绘出接线图，已知短路阻抗角选择其灵敏角的原则和方法；6．中性点直接接地系统单相接地故障的特点及零序电流保护原理；7．中性点不接地系统单相接地故障的特点及零序保护原理；8．绘出获得零序电流、零序电压的各种接线；三电网距离保护1．距离保护工作原理；理解负荷阻抗、系统等值阻抗、短路阻抗、测量阻抗、动作阻抗、整定阻抗的含义；2．什么是故障环路？构成距离保护为什么必须用故障环路上的电压、电流作为测量电压和电流？为了切除线路上各种类型的短路，一般配置哪几种接线方式的距离保护协同工作？3．在R-X复平面上画出具有相同整定阻抗的偏移圆特性、方向圆特性、全阻抗圆特性阻抗继电器的动作特性，并写出它们的绝对值比较原理和相位比较原理动作方程；4．什么是最小精确工作电流？测量电流小于最小精确工作电流会出现什么问题？5．在整定阻抗相同的情况下，比较偏移圆特性、方向圆特性、全阻抗圆特性阻抗继电器受负荷阻抗影响、受系统振荡影响、受过渡电阻影响情况；6．阶段式距离保护的整定计算；根据需要求解运用最大分支系数、最小分支系数。

四输电线路纵联保护1．纵联保护的最基本原理是什么？纵联保护与阶段式保护的根本差别是什么？2．电力线载波通道的构成、各部分的功能、传输的信号种类、通道的工作方式；3．闭锁式方向纵联保护基本原理；4．简述纵联电流差动保护和纵联电流相位差动保护的基本原理；5．什么是相继动作？为什么会出现相继动作？出现相继动作对电力系统有何影响？6．阻容元件构成的负序电压滤过器的接线、参数关系、输出电压表达式。

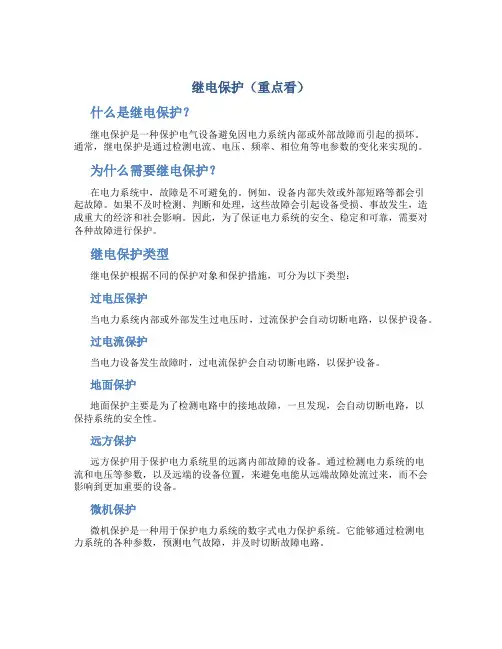

继电保护（重点看）什么是继电保护？继电保护是一种保护电气设备避免因电力系统内部或外部故障而引起的损坏。

通常，继电保护是通过检测电流、电压、频率、相位角等电参数的变化来实现的。

为什么需要继电保护？在电力系统中，故障是不可避免的。

例如，设备内部失效或外部短路等都会引起故障。

如果不及时检测、判断和处理，这些故障会引起设备受损、事故发生，造成重大的经济和社会影响。

因此，为了保证电力系统的安全、稳定和可靠，需要对各种故障进行保护。

继电保护类型继电保护根据不同的保护对象和保护措施，可分为以下类型：过电压保护当电力系统内部或外部发生过电压时，过流保护会自动切断电路，以保护设备。

过电流保护当电力设备发生故障时，过电流保护会自动切断电路，以保护设备。

地面保护地面保护主要是为了检测电路中的接地故障，一旦发现，会自动切断电路，以保持系统的安全性。

远方保护远方保护用于保护电力系统里的远离内部故障的设备。

通过检测电力系统的电流和电压等参数，以及远端的设备位置，来避免电能从远端故障处流过来，而不会影响到更加重要的设备。

微机保护微机保护是一种用于保护电力系统的数字式电力保护系统。

它能够通过检测电力系统的各种参数，预测电气故障，并及时切断故障电路。

继电保护的参数设置不同的电力设备、不同的电气工程环境，对继电保护也有不同的要求。

在设置继电保护参数时，需要根据设备本身的特点、工作环境的特点、工作要求等，综合考虑。

参数选择在选择继电保护参数时，需要根据实际情况，采用适当的参数。

例如，当选择过电流保护的参数时，需要考虑设备的额定电流、故障电流等参数，以最大限度地保护设备。

参数调整在设置继电保护参数时，需要进行适当的调整。

例如，在设置过电流保护参数时，需要适当调整电流互感器数量和容量，以保证保护灵敏度和可靠性。

继电保护的优化和升级随着电力系统的发展和设备的更新换代，继电保护的优化和升级也成为了不可避免的趋势。

在优化和升级继电保护时，需要根据电力系统的实际情况和需要，采用合适的技术和方法。

电力系统继电保护总结习题一绪论+电流三段式保护1.继电保护的任务及基本要求是什么？（P1）基本原理是什么？（P4第一段话）继电保护的主要任务是：1）自动、迅速、有选择地切除故障器件，使无故障部分恢复正常运行，故障部分设备免遭毁坏。

2）发现电气器件的不正常工作状态，根据运行维护条件动作于发信号、减负荷或跳闸。

继电保护的基本要求：为了使继电保护能有效地履行其任务，在技术上，对动作于跳闸的继电保护应满足四个基本要求，即选择性、速度性、灵敏性和可靠性。

继电保护的基本原理：反映被保护线路电气设备故障前故障后某些物理量的突变。

为完成继电保护的任务，首先需要正确区分电力系统正常运行与发生故障或不正常运行状态之间的差别，找出电力系统被保护范围内电气器件（输电线路、发电机、变压器等）发生故障或不正常运行时的特征，配置完善的保护已满足继电保护的要求。

2.什么是最大最小运行方式？什么时候出现最大、最小短路电流？(P47)答：（1）系统最大运行方式：在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置短路电流为最大的运行方式；系统最小运行方式：在同样短路的短路情况下，系统等值阻抗最大，而通过保护装置短路电流为最小的运行方式。

（2）在最大运行方式下三相短路时，通过保护装置的短路电流为最大；而在最小运行方式下两相短路时，则短路电流为最小。

3.何谓主保护、后备保护？何谓近后备、远后备？（P3）所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑主保护或断路器可能拒动而配置的保护，称为后备保护。

当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备保护。

/**主保护：在满足系统稳定性要求的时限内切除保护区域内故障。

后备保护：当主保护拒动时用以切除该故障的另一种保护。

远后备保护：与主保护安装位置不同的后备保护。

近后备保护：与主保护同一安装位置的后备保护。

电⼒系统继电保护复习资料学习知识重点情况总结第⼀章、绪论1、电⼒系统运⾏状态概念及对应三种状态：正常（电⼒系统以⾜够的电功率满⾜符合对电能的需求等）不正常（正常⼯作遭到破坏但还未形成故障，可继续运⾏⼀段时间的情况）故障(电⼒系统的所有⼀次设备在运⾏过程中由于外⼒、绝缘⽼化、误操作、设计制造缺陷等原因会发⽣如短路，断线等故障)2、电⼒系统运⾏控制⽬的：通过⾃动和⼈⼯的控制，使电⼒系统尽快摆脱不正常运⾏状态和故障状态，能够长时间的在正常状态下运⾏。

3、电⼒系统继电保护：泛指继电保护技术和由各种继电保护装置组成的继电保护系统。

4、事故：指系统或其中⼀部分的正常⼯作遭到破坏，并造成对⽤户停电或少送电或电能质量变坏到不能允许的地步，甚⾄造成⼈⾝伤亡和电⽓设备损坏的事件。

5、故障：电⼒系统的所有⼀次设备在运⾏过程中由于外⼒、绝缘⽼化、误操作、设计制造缺陷等原因会发⽣如短路，断线等。

6、继电保护装置：指能反应电⼒系统中电⽓设备发⽣故障或不正常运⾏状态，并动作与断路器跳闸或发出信号的⼀种⾃动装置。

7、保护基本任务：⾃动、迅速、有选择性的将故障元件从电⼒系统中切除，使元件免于继续遭到损坏，保障其它⾮故障部分迅速恢复正常运⾏；反应电⽓设备的不正常运⾏状态，并根据运⾏维护条件，⽽动作于发出信号或跳闸。

8、保护装置构成及作⽤：测量⽐较元件（⽤于测量通过被保护电⼒元件的物理参量，并与其给定的值进⾏⽐较根据⽐较结果，给出“是”“⾮”“0”“1”性质的⼀组逻辑信号，从⽽判断保护装置是否应启动）、逻辑判断元件（根据测量⽐较元件输出逻辑信号的性质、先后顺序、持续时间等，使保护装置按⼀定的逻辑关系判定故障的类型和范围，最后确定是否该使断路器跳闸、发出信号或不动作，并将对应的指令传给执⾏输出部分）、执⾏输出元件（根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作）9、对电⼒系统继电保护基本要求：可靠性（包括安全性和信赖性；最根本要求；不拒动，不误动）；选择性；速动性；灵敏性10、保护区件重叠：为了保证任意处的故障都置于保护区内。

第一章绪论一、基本概念1、正常状态、不正常状态、故障状态要求：了解有哪三种状态，各种状态的特征正常状态：等式和不等式约束条件均满足；不正常运行状态：所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的工作状态故障状态：电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺陷等原因会发生如短路、断线等故障。

2、故障的危害要求：（了解，故障分析中学过）①过短路点的很大短路电流和所燃起的电弧,使故障元件损坏。

②短路电流通过非故障元件,由于发热和电动力作用,会使其的损坏或缩短其使用寿命。

③电力系统中部分地区的电压大大降低,使大量的电力用户的正常工作遭到破坏或产生废品。

④破坏电力系统中各发电厂之间并列运行的稳定性,引起系统振荡,甚至使系统瓦解。

3、继电保护定义及作用（或任务）要求：知道定义，明确作用。

定义：继电保护是继电保护技术与继电保护装置的总称基本任务：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

4、继电保护装置的构成及各部分的作用要求：构成三部分，哪三部分测量比较元件、逻辑判断元件、执行输出元件。

5、对继电保护的基本要求，“四性”的含义要求：知道有哪四性，各性的含义选择性：指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性：是指尽可能快地切除故障。

灵敏性：在规定的保护范围内，对故障情况的反应能力。

可靠性：在保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在任何其他不该动作的情况下，应可靠不动作，即不发生误动作。

6、主保护、后备保护、近后备、远后备保护的概念要求：什么是主保护、后备保护、近后备、远后备保护主保护：指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

第一章1. 对继电保护的基本要求：可靠性、选择性、速动性、灵敏性。

可靠性包括安全性和信赖性，是对继电保护性能的最根本的要求。

所谓安全性，是要求继电保护在不需要它动作时可靠不动作，即不发生误动作。

所谓信赖性，是要求继电保护在规定的保护范围内发生了应该动作的故障时可靠动作，即不发生拒绝动作。

选择性是指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。

速动性是指尽可能快地切除故障，以减少设备及用户在大短路电流、低电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。

灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。

第二章2. 过电流继电器的动作电流、返回电流、返回系数：动作电流：能使继电器动作的最小电流称为动作电流I op 。

返回电流：能使继电器返回原位的最大电流称为继电器的返回电流I re 。

返回系数：返回系数是返回电流与动作电流的比值，即opre I I re K 3. 系统最大运行方式和最小运行方式：最大运行方式：对继电保护而言，在相同地点发生相同类型的短路时流过保护安装处的电流最大，称为系统最大运行方式，对应的系统等值阻抗最小， Zs ＝Zs.min ；最小运行方式：对继电保护而言，在相同地点发生相同类型的短路时流过保护安装处的电流最小，称为系统最小运行方式，对应的系统等值阻抗最小, Zs ＝Zs.max 。

4. 电流速断、限时电流速断和定时限过电流保护的整定计算（包括动作电流、动作时限、灵敏度校验）：5. 三段式电流保护如何保证选择性：电流速断（Ⅰ断）：依靠整定值保证选择性；限时电流速断（Ⅱ断）：依靠动作时限和动作值共同保证选择性；定时限过电流保护（Ⅲ断）：依靠动作电流、动作时限、灵敏系数三者相配合保证选择性。

6. 相间电流保护的接线方式和各种接线方式的应用场合：相间电流保护的接线方式：分为三相星形接线、两相星形接线。

电力系统继电保护总结习题一绪论+电流三段式保护1.继电保护的任务及基本要求是什么？（P1）基本原理是什么？（P4第一段话）继电保护的主要任务是：1）自动、迅速、有选择地切除故障器件，使无故障部分恢复正常运行，故障部分设备免遭毁坏。

2）发现电气器件的不正常工作状态，根据运行维护条件动作于发信号、减负荷或跳闸。

继电保护的基本要求：为了使继电保护能有效地履行其任务，在技术上，对动作于跳闸的继电保护应满足四个基本要求，即选择性、速度性、灵敏性和可靠性。

继电保护的基本原理：反映被保护线路电气设备故障前故障后某些物理量的突变。

为完成继电保护的任务，首先需要正确区分电力系统正常运行与发生故障或不正常运行状态之间的差别，找出电力系统被保护范围内电气器件（输电线路、发电机、变压器等）发生故障或不正常运行时的特征，配置完善的保护已满足继电保护的要求。

2.什么是最大最小运行方式？什么时候出现最大、最小短路电流？(P47)答：（1）系统最大运行方式：在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置短路电流为最大的运行方式；系统最小运行方式：在同样短路的短路情况下，系统等值阻抗最大，而通过保护装置短路电流为最小的运行方式。

（2）在最大运行方式下三相短路时，通过保护装置的短路电流为最大；而在最小运行方式下两相短路时，则短路电流为最小。

3.何谓主保护、后备保护？何谓近后备、远后备？（P3）所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑主保护或断路器可能拒动而配置的保护，称为后备保护。

当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备保护。

/**主保护：在满足系统稳定性要求的时限内切除保护区域内故障。

后备保护：当主保护拒动时用以切除该故障的另一种保护。

远后备保护：与主保护安装位置不同的后备保护。

近后备保护：与主保护同一安装位置的后备保护。

继电保护知识点总结A、C相电流决定，灵敏度比三相接线降低一半，措施：中线上再接入一个继电器应用：三相接线：大型贵重电气设备保护，中性点直接接地电网作为相间保护及单相接地保护(专门的零序电流保护)两相接线：中性点直接和非直接接地电网中都广泛采用作为相间短路保护方向电流保护的基本原理由母线到线路（正方向故障），动作；由线路到母线（反方向故障），不动作只有方向元件和电流元件同时动作，保护装置才能动作于跳闸功率方向继电器应具有明确的方向性，故障时继电器的动作有足够的灵敏度正方向出口附近短路，存在死区，不能动作90接线，只有正方向出口三相短路短路的很小死区外，基本无死区，且灵敏度高方向性电流保护的评价在具有两个以上电源的网络接线中，采用方向性保护能保证各保护之间的选择性。

方向性过电流保护常用于35kV以下的两侧电源辐射型电网和单电源环网中作为主要保护35kV及110kV辐射型电网，方向性过电流保护常与电流速断保护配合使用，构成三段式方向电流保护，作为相间短路的整套保护。

中心点直接接地系统接地短路时零序分量的特点(1)故障点的零序电压最高，系统中距离故障点越远处的零序电压越低(2)零序电流的分布，主要决定于送电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。

(3)对于发生故障的线路，两端零序功率的方向与正序功率的方向相反(4)零序电流与零序电压之间的相位差也将由背侧零序阻抗的阻抗角决定，而与被保护线路的零序阻抗及故障点的位置无关(5) 电力系统运行方式变化时，系统的正序阻抗和负序阻抗随着运行方式和变化，因而间接影响零序分量的大小。

方向性零序电流保护：零序功率由线路到母线时动作零序电流保护优点：灵敏度高、受系统运行方式变化影响较小、减少误动、速动性好、零序方向元件无死区中性点非直接接地系统接地短路时零序分量的特点在发生单相接地时全系统都将出现零序电压在非故障的元件上的零序电流数值等于本身的对地电容电流，电容性无功功率的实际方向为由母线流向线路。

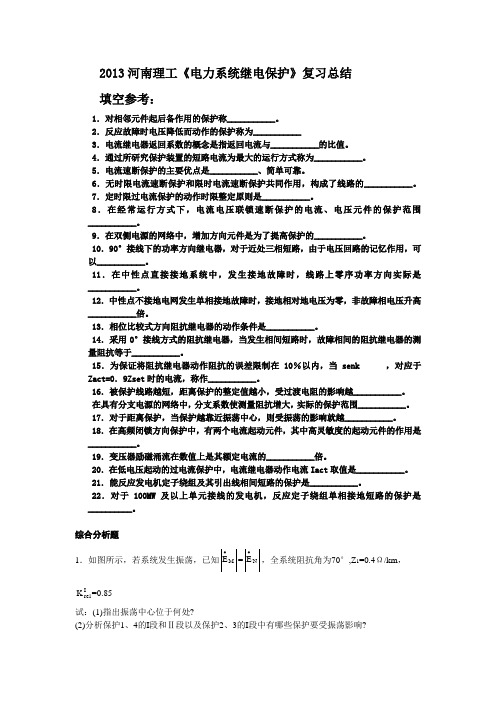

2013河南理工《电力系统继电保护》复习总结填空参考：1．对相邻元件起后备作用的保护称___________。

2．反应故障时电压降低而动作的保护称为___________3．电流继电器返回系数的概念是指返回电流与___________的比值。

4．通过所研究保护装置的短路电流为最大的运行方式称为___________。

5．电流速断保护的主要优点是___________、简单可靠。

6．无时限电流速断保护和限时电流速断保护共同作用，构成了线路的___________。

7．定时限过电流保护的动作时限整定原则是___________。

8．在经常运行方式下，电流电压联锁速断保护的电流、电压元件的保护范围___________。

9．在双侧电源的网络中，增加方向元件是为了提高保护的___________。

10．90°接线下的功率方向继电器，对于近处三相短路，由于电压回路的记忆作用，可以___________。

11．在中性点直接接地系统中，发生接地故障时，线路上零序功率方向实际是___________。

12．中性点不接地电网发生单相接地故障时，接地相对地电压为零，非故障相电压升高___________倍。

13．相位比较式方向阻抗继电器的动作条件是___________。

14．采用0°接线方式的阻抗继电器，当发生相间短路时，故障相间的阻抗继电器的测量阻抗等于___________。

15．为保证将阻抗继电器动作阻抗的误差限制在10％以内，当senk ，对应于Zact=0．9Zset 时的电流，称作___________。

16．被保护线路越短，距离保护的整定值越小，受过渡电阻的影响越___________。

在具有分支电源的网络中，分支系数使测量阻抗增大，实际的保护范围___________。

17．对于距离保护，当保护越靠近振荡中心，则受振荡的影响就越___________。

18．在高频闭锁方向保护中，有两个电流起动元件，其中高灵敏度的起动元件的作用是___________。
