无刷电机解决方案

永磁无刷直流电动机控制方法
永磁无刷直流电动机控制方法有很多种，以下列举几种常见的方法：
1. 基于电压的控制方法：这种方法通过调节电机的驱动电源电压来控制电机的转速。

可以通过调节PWM（脉冲宽度调制）信号的占空比来控制电机的转速。

2. 基于电流的控制方法：这种方法通过控制电机的相电流来控制电机的转矩。

可以通过调节PWM信号的频率来控制电机的相电流。

3. 位置控制方法：这种方法通过检测电机的转子位置来控制电机的转速和位置。

可以使用轴编码器、霍尔传感器等装置来检测转子位置，并根据实际位置与期望位置之间的差异来调整电机的输入信号，从而实现位置控制。

4. 矢量控制方法：这种方法通过测量电机的电流和电压来实时计算出电机的控制矢量，进而控制电机的转速和转矩。

矢量控制方法可以提供更精确的转速和转矩控制，并且可以减小电机的振动和噪音。

以上仅为常见的几种控制方法，实际应用中可以根据具体需求和系统要求选择合适的控制方法。

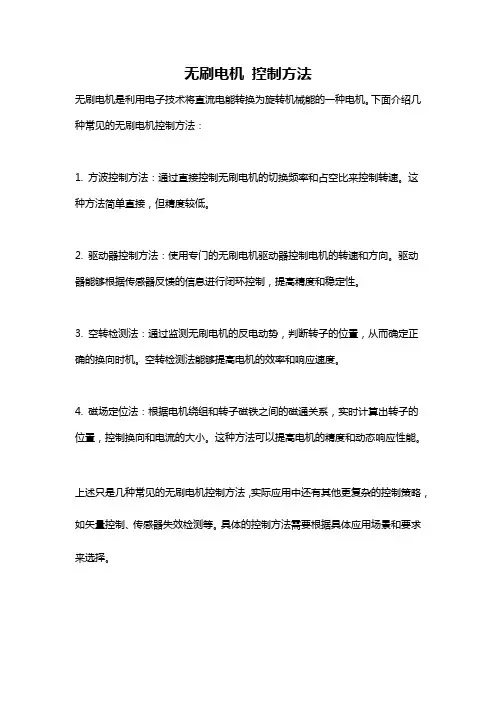

无刷电机控制方法
无刷电机是利用电子技术将直流电能转换为旋转机械能的一种电机。

下面介绍几种常见的无刷电机控制方法：
1. 方波控制方法：通过直接控制无刷电机的切换频率和占空比来控制转速。

这种方法简单直接，但精度较低。

2. 驱动器控制方法：使用专门的无刷电机驱动器控制电机的转速和方向。

驱动器能够根据传感器反馈的信息进行闭环控制，提高精度和稳定性。

3. 空转检测法：通过监测无刷电机的反电动势，判断转子的位置，从而确定正确的换向时机。

空转检测法能够提高电机的效率和响应速度。

4. 磁场定位法：根据电机绕组和转子磁铁之间的磁通关系，实时计算出转子的位置，控制换向和电流的大小。

这种方法可以提高电机的精度和动态响应性能。

上述只是几种常见的无刷电机控制方法，实际应用中还有其他更复杂的控制策略，如矢量控制、传感器失效检测等。

具体的控制方法需要根据具体应用场景和要求来选择。

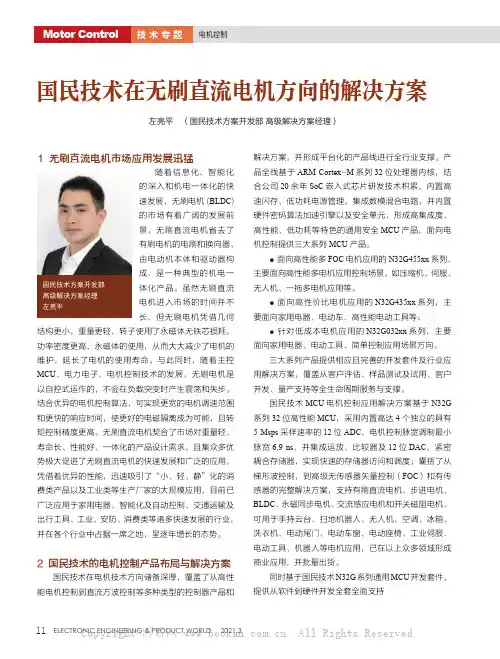

国民技术在无刷直流电机方向的解决方案左亮平 （国民技术方案开发部 高级解决方案经理）1 无刷直流电机市场应用发展迅猛随着信息化、智能化的深入和机电一体化的快速发展，无刷电机(BLDC )的市场有着广阔的发展前景。

无刷直流电机省去了有刷电机的电刷和换向器，由电动机本体和驱动器构成，是一种典型的机电一体化产品。

虽然无刷直流电机进入市场的时间并不长，但无刷电机凭借几何结构更小，重量更轻，转子使用了永磁体无铁芯损耗，功率密度更高，永磁体的使用，从而大大减少了电机的维护，延长了电机的使用寿命。

与此同时，随着主控MCU 、电力电子、电机控制技术的发展，无刷电机是以自控式运作的，不会在负载突变时产生震荡和失步。

结合优异的电机控制算法，可实现更宽的电机调速范围和更快的响应时间，使更好的电磁隔离成为可能，且转矩控制精度更高。

无刷直流电机契合了市场对重量轻、寿命长、性能好、一体化的产品设计需求，且集众多优势极大促进了无刷直流电机的快速发展和广泛的应用，凭借着优异的性能，迅速吸引了“小、轻、静”化的消费类产品以及工业类等生产厂家的大规模应用，目前已广泛应用于家用电器、智能化及自动控制、交通运输及出行工具、工业、安防、消费类等诸多快速发展的行业，并在各个行业中占据一席之地，呈逐年增长的态势。

2 国民技术的电机控制产品布局与解决方案国民技术在电机技术方向储备深厚，覆盖了从高性能电机控制到直流方波控制等多种类型的控制器产品和解决方案，并形成平台化的产品线进行全行业支撑。

产品全线基于ARM Cortex -M 系列32位处理器内核，结合公司20余年SoC 嵌入式芯片研发技术积累，内置高速闪存、低功耗电源管理，集成数模混合电路，并内置硬件密码算法加速引擎以及安全单元，形成高集成度、高性能、低功耗等特色的通用安全MCU 产品，面向电机控制提供三大系列MCU 产品：● 面向高性能多FOC 电机应用的N32G455xx 系列，主要面向高性能多电机应用控制场景，如压缩机、伺服、无人机、一拖多电机应用等。

这个板块中关于噪音的问题非常多。

在此我总结了1下，只从最常见发生机率最大也是刚刚开始做无刷最容易忽视的情况做1个分析和有效解决方案，我看好多的噪音求助就属于我下面要说的噪音种类了。

先说这种情况下的原因，解决方案相信大家看完了就应该知道怎么做了。

所有的电动机均呈现某种形式的齿槽效应。

齿槽效应越低电动机转动越平稳。

在电动机和电动机的铁芯结构中的磁体所产生的非均匀磁场形成了齿槽效应：当转子中的磁体切割定子齿时产生磁力。

当磁力从1个齿转到另外1个齿时，磁力帮助或阻止转动，使转子有规律的加速或者减速。

不均匀的磁拉力产生的齿槽效应。

电动机转动不平稳会引起速度脉动和转矩脉动、效率损耗、振动和噪音。

速度脉动是指全过程内的速度变化或者速度波动；而转矩脉动则描述了全过程内的转矩变化，槽中绕铜导线将增加这一效果。

而从1个齿到另外1个齿的不平衡拉力也在转子中产生了径向偏差，根据这一个产生的齿槽效应的强弱，相应幅度的电磁振动和电磁噪音将随之出现。

这种情况在无刷电机中表现最为明显。

根据这个基础在保证满足基本性能要求情况下，调整相关参数或气隙或磁钢磁场强度或者其他，只要是减弱齿槽效应的就可以，相对来说已经做好的电机调气隙是最方便的，直接降低了气隙磁密，这样可以解决或者削弱90%（这里不是说噪音的幅度是说电磁噪音的种类）以上的电磁噪音，只不过需要牺牲其他方面的性能。

具体调整矛盾的程度自己把握控制。

至于为什么，因为不管是电枢结构或者是电磁参数不当或者材料共振频率或者其他原因所形成的电磁振动噪音最终要表现于外时，必须得通过1个途径，那就是气隙。

控制了气隙也就可以直接影响电磁振动。

这里要说明一下电磁振动是电磁噪音的声源，他们本为1体，只不过因为其他相关原因表现出来的幅度不同而已。

这里我有点疑惑，这个相对于做过成熟的无刷设计者来说应该是众所周知了的问题吧？为什么没人把它明白的说出来，这个论坛上我没见到人说，只看见到处的噪音求助和讨论。

这个板块中关于噪音的问题非常多。

在此我总结了1下，只从最常见发生机率最大也是刚刚开始做无刷最容易忽视的情况做1个分析和有效解决方案，我看好多的噪音求助就属于我下面要说的噪音种类了。

先说这种情况下的原因，解决方案相信大家看完了就应该知道怎么做了。

所有的电动机均呈现某种形式的齿槽效应。

齿槽效应越低电动机转动越平稳。

在电动机和电动机的铁芯结构中的磁体所产生的非均匀磁场形成了齿槽效应：当转子中的磁体切割定子齿时产生磁力。

当磁力从1个齿转到另外1个齿时，磁力帮助或阻止转动，使转子有规律的加速或者减速。

不均匀的磁拉力产生的齿槽效应。

电动机转动不平稳会引起速度脉动和转矩脉动、效率损耗、振动和噪音。

速度脉动是指全过程内的速度变化或者速度波动；而转矩脉动则描述了全过程内的转矩变化，槽中绕铜导线将增加这一效果。

而从1个齿到另外1个齿的不平衡拉力也在转子中产生了径向偏差，根据这一个产生的齿槽效应的强弱，相应幅度的电磁振动和电磁噪音将随之出现。

这种情况在无刷电机中表现最为明显。

根据这个基础在保证满足基本性能要求情况下，调整相关参数或气隙或磁钢磁场强度或者其他，只要是减弱齿槽效应的就可以，相对来说已经做好的电机调气隙是最方便的，直接降低了气隙磁密，这样可以解决或者削弱90%（这里不是说噪音的幅度是说电磁噪音的种类）以上的电磁噪音，只不过需要牺牲其他方面的性能。

具体调整矛盾的程度自己把握控制。

至于为什么，因为不管是电枢结构或者是电磁参数不当或者材料共振频率或者其他原因所形成的电磁振动噪音最终要表现于外时，必须得通过1个途径，那就是气隙。

控制了气隙也就可以直接影响电磁振动。

这里要说明一下电磁振动是电磁噪音的声源，他们本为1体，只不过因为其他相关原因表现出来的幅度不同而已。

这里我有点疑惑，这个相对于做过成熟的无刷设计者来说应该是众所周知了的问题吧？为什么没人把它明白的说出来，这个论坛上我没见到人说，只看见到处的噪音求助和讨论。

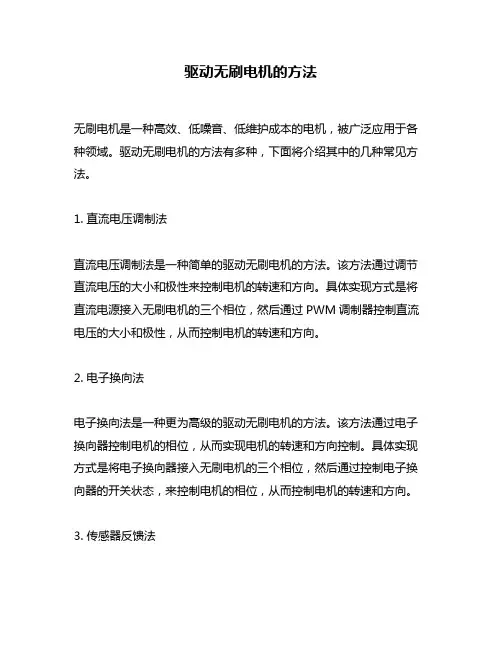

驱动无刷电机的方法
无刷电机是一种高效、低噪音、低维护成本的电机，被广泛应用于各种领域。

驱动无刷电机的方法有多种，下面将介绍其中的几种常见方法。

1. 直流电压调制法
直流电压调制法是一种简单的驱动无刷电机的方法。

该方法通过调节直流电压的大小和极性来控制电机的转速和方向。

具体实现方式是将直流电源接入无刷电机的三个相位，然后通过PWM调制器控制直流电压的大小和极性，从而控制电机的转速和方向。

2. 电子换向法
电子换向法是一种更为高级的驱动无刷电机的方法。

该方法通过电子换向器控制电机的相位，从而实现电机的转速和方向控制。

具体实现方式是将电子换向器接入无刷电机的三个相位，然后通过控制电子换向器的开关状态，来控制电机的相位，从而控制电机的转速和方向。

3. 传感器反馈法
传感器反馈法是一种更为精确的驱动无刷电机的方法。

该方法通过传感器反馈电机的转速和位置信息，从而实现更为精确的转速和方向控制。

具体实现方式是在无刷电机上安装传感器，用于检测电机的转速和位置信息，然后将这些信息反馈给控制器，控制器根据反馈信息来控制电机的转速和方向。

4. 磁场定向法
磁场定向法是一种更为高级的驱动无刷电机的方法。

该方法通过控制电机的磁场方向和大小，从而实现更为精确的转速和方向控制。

具体实现方式是在无刷电机上安装磁场传感器，用于检测电机的磁场方向和大小，然后将这些信息反馈给控制器，控制器根据反馈信息来控制电机的磁场方向和大小，从而控制电机的转速和方向。

总之，驱动无刷电机的方法有多种，每种方法都有其优缺点和适用场景。

在选择驱动方法时，需要根据具体的应用场景和要求来选择最合适的方法。

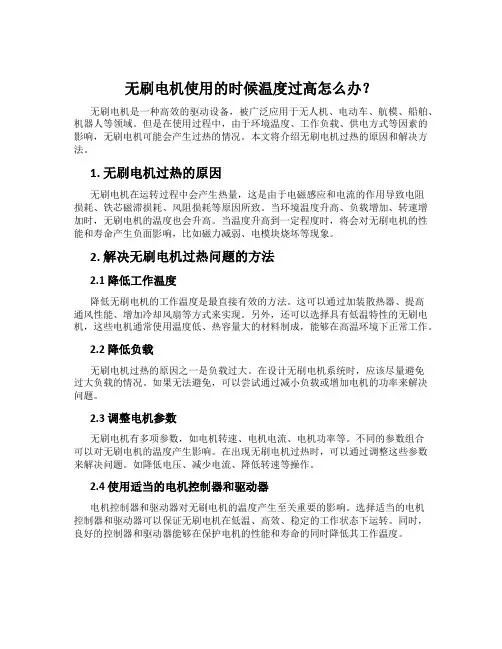

无刷电机使用的时候温度过高怎么办？无刷电机是一种高效的驱动设备，被广泛应用于无人机、电动车、航模、船舶、机器人等领域。

但是在使用过程中，由于环境温度、工作负载、供电方式等因素的影响，无刷电机可能会产生过热的情况。

本文将介绍无刷电机过热的原因和解决方法。

1. 无刷电机过热的原因无刷电机在运转过程中会产生热量，这是由于电磁感应和电流的作用导致电阻损耗、铁芯磁滞损耗、风阻损耗等原因所致。

当环境温度升高、负载增加、转速增加时，无刷电机的温度也会升高。

当温度升高到一定程度时，将会对无刷电机的性能和寿命产生负面影响，比如磁力减弱、电模块烧坏等现象。

2. 解决无刷电机过热问题的方法2.1 降低工作温度降低无刷电机的工作温度是最直接有效的方法。

这可以通过加装散热器、提高通风性能、增加冷却风扇等方式来实现。

另外，还可以选择具有低温特性的无刷电机，这些电机通常使用温度低、热容量大的材料制成，能够在高温环境下正常工作。

2.2 降低负载无刷电机过热的原因之一是负载过大。

在设计无刷电机系统时，应该尽量避免过大负载的情况。

如果无法避免，可以尝试通过减小负载或增加电机的功率来解决问题。

2.3 调整电机参数无刷电机有多项参数，如电机转速、电机电流、电机功率等。

不同的参数组合可以对无刷电机的温度产生影响。

在出现无刷电机过热时，可以通过调整这些参数来解决问题。

如降低电压、减少电流、降低转速等操作。

2.4 使用适当的电机控制器和驱动器电机控制器和驱动器对无刷电机的温度产生至关重要的影响。

选择适当的电机控制器和驱动器可以保证无刷电机在低温、高效、稳定的工作状态下运转。

同时，良好的控制器和驱动器能够在保护电机的性能和寿命的同时降低其工作温度。

3. 总结无刷电机过热是使用无刷电机时面临的一种常见问题。

通过加装散热器、增加通风性能、降低负载、调整电机参数、选择适当的控制器和驱动器等方式可以有效降低无刷电机的工作温度，保证其高效、稳定、长寿的运转。

无刷电机提高效率的方法无刷电机是一种高效、低噪音、低能耗的电机，广泛应用于各个领域。

为了进一步提高无刷电机的效率，我们可以采取以下方法。

一、优化电机设计1. 选择合适的磁铁材料：磁铁是无刷电机中关键的部件，影响电机的性能。

选择具有高磁能积和高矫顽力的磁铁材料，如永磁钕铁硼磁铁，可以提高电机的效率。

2. 优化电机结构：合理设计电机的转子和定子结构，减小转子和定子之间的空隙，降低磁阻损耗和铁损耗，提高电机的效率。

3. 减小电机的负载：通过减小电机的负载来提高电机的效率。

例如，在设计风扇时，可以减小叶片的数量和重量，降低电机的负载，提高效率。

二、改进电机控制1. 采用高效的驱动器：选择高效的电机驱动器，能够提供稳定的电流和电压输出，减少能量损耗，提高电机的效率。

2. 优化电机控制算法：采用先进的电机控制算法，如磁场定向控制（FOC），能够实时监测电机的状态，调整电流和电压，最大限度地提高电机的效率。

三、改善散热和冷却1. 优化散热设计：无刷电机在工作过程中会产生大量的热量，如果不能及时散热，会影响电机的效率。

因此，优化散热设计，增加散热面积，提高散热效率，可以有效降低电机的温度，提高效率。

2. 使用冷却系统：对于高功率的无刷电机，可以考虑使用冷却系统，如风扇或液冷系统，提供额外的冷却能力，进一步降低电机的温度，提高效率。

四、降低摩擦和损耗1. 优化轴承和密封件：选择低摩擦的轴承和密封件，能够减小电机的摩擦损耗，提高效率。

2. 使用低摩擦润滑剂：在电机运转过程中，使用低摩擦润滑剂，能够减小摩擦损耗，提高效率。

五、提高电机的功率因数1. 优化电机绕组设计：合理设计电机的绕组结构和导线材料，减小绕组的电阻和电感，提高电机的功率因数。

2. 使用功率因数校正装置：在电机的输入端安装功率因数校正装置，能够提高电机的功率因数，减小无功功率损耗，提高效率。

通过以上方法的综合应用，可以有效提高无刷电机的效率。

无刷电机的高效率应用将在各个领域发挥重要作用，如无人机、电动汽车、家用电器等。

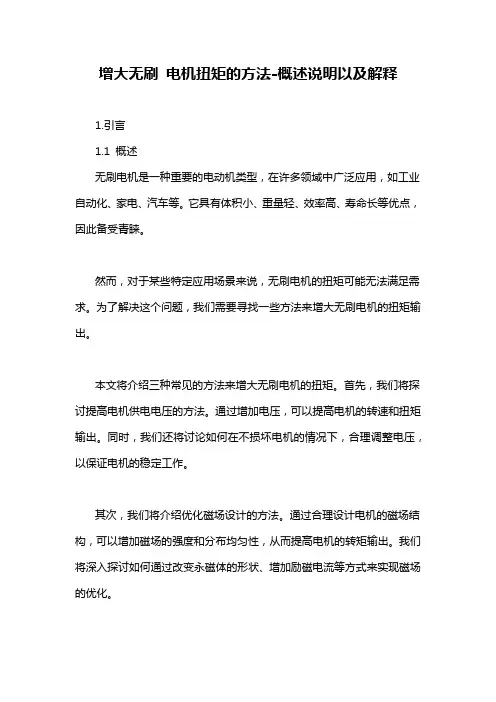

增大无刷电机扭矩的方法-概述说明以及解释1.引言1.1 概述无刷电机是一种重要的电动机类型，在许多领域中广泛应用，如工业自动化、家电、汽车等。

它具有体积小、重量轻、效率高、寿命长等优点，因此备受青睐。

然而，对于某些特定应用场景来说，无刷电机的扭矩可能无法满足需求。

为了解决这个问题，我们需要寻找一些方法来增大无刷电机的扭矩输出。

本文将介绍三种常见的方法来增大无刷电机的扭矩。

首先，我们将探讨提高电机供电电压的方法。

通过增加电压，可以提高电机的转速和扭矩输出。

同时，我们还将讨论如何在不损坏电机的情况下，合理调整电压，以保证电机的稳定工作。

其次，我们将介绍优化磁场设计的方法。

通过合理设计电机的磁场结构，可以增加磁场的强度和分布均匀性，从而提高电机的转矩输出。

我们将深入探讨如何通过改变永磁体的形状、增加励磁电流等方式来实现磁场的优化。

最后，我们将介绍采用高效电机控制算法的方法。

通过优化电机的控制算法，可以提高电机的动态响应能力和转矩输出效果。

我们将讨论一些常见的高效控制算法，如矢量控制、模型预测控制等，并分析它们对电机扭矩输出的影响。

通过以上三种方法的综合应用，我们可以有效地增大无刷电机的扭矩输出，进而满足各种实际应用场景的需求。

本文将详细介绍每种方法的原理和具体操作步骤，并结合实例进行实验验证。

展望未来，我们还可以进一步探索其他方法来增大无刷电机的扭矩输出，以满足不断发展的应用需求。

通过这些努力，无刷电机的应用前景将更加广阔。

1.2 文章结构文章结构分为引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个方面。

首先，我们概述了无刷电机扭矩增大的重要性和应用背景。

其次，我们阐明了文章的结构，明确了各个部分的内容和主要观点。

最后，我们明确了本文的目的，即通过提出一些方法和措施来增大无刷电机的扭矩输出。

接下来是正文部分，我们将提出三种具体的方法来增大无刷电机的扭矩输出。

首先，我们讨论了提高电机供电电压的方法，通过增加电机的供电电压可以提高其输出扭矩。

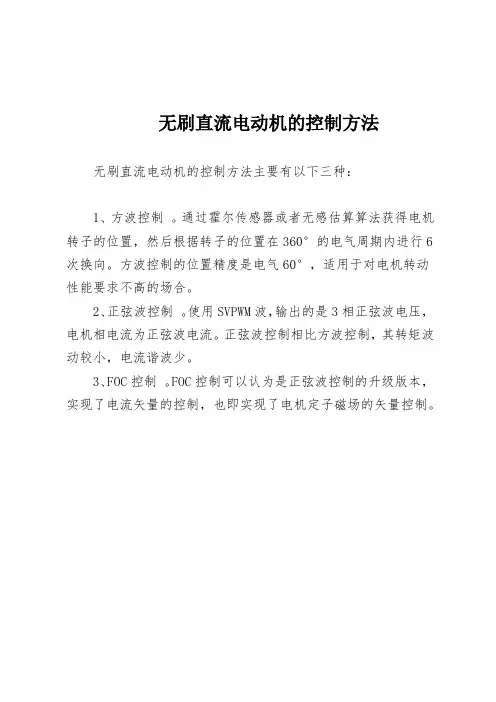

无刷直流电动机的控制方法无刷直流电动机的控制方法主要有以下三种：
1、方波控制。

通过霍尔传感器或者无感估算算法获得电机转子的位置，然后根据转子的位置在360°的电气周期内进行6次换向。

方波控制的位置精度是电气60°，适用于对电机转动性能要求不高的场合。

2、正弦波控制。

使用SVPWM波，输出的是3相正弦波电压，电机相电流为正弦波电流。

正弦波控制相比方波控制，其转矩波动较小，电流谐波少。

3、FOC控制。

FOC控制可以认为是正弦波控制的升级版本，实现了电流矢量的控制，也即实现了电机定子磁场的矢量控制。

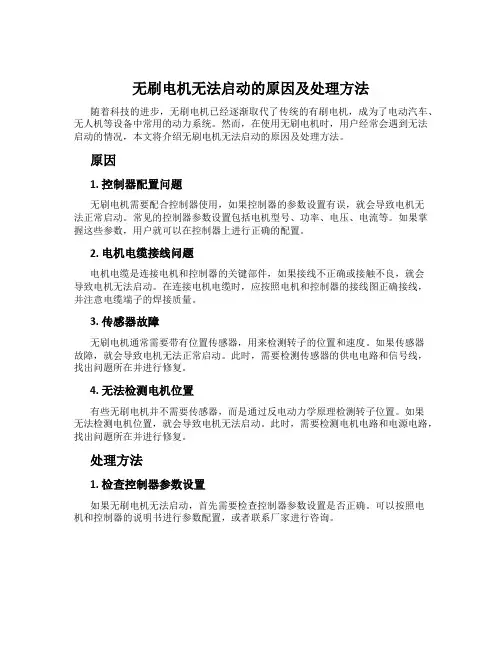

无刷电机无法启动的原因及处理方法随着科技的进步，无刷电机已经逐渐取代了传统的有刷电机，成为了电动汽车、无人机等设备中常用的动力系统。

然而，在使用无刷电机时，用户经常会遇到无法启动的情况，本文将介绍无刷电机无法启动的原因及处理方法。

原因1. 控制器配置问题无刷电机需要配合控制器使用，如果控制器的参数设置有误，就会导致电机无法正常启动。

常见的控制器参数设置包括电机型号、功率、电压、电流等。

如果掌握这些参数，用户就可以在控制器上进行正确的配置。

2. 电机电缆接线问题电机电缆是连接电机和控制器的关键部件，如果接线不正确或接触不良，就会导致电机无法启动。

在连接电机电缆时，应按照电机和控制器的接线图正确接线，并注意电缆端子的焊接质量。

3. 传感器故障无刷电机通常需要带有位置传感器，用来检测转子的位置和速度。

如果传感器故障，就会导致电机无法正常启动。

此时，需要检测传感器的供电电路和信号线，找出问题所在并进行修复。

4. 无法检测电机位置有些无刷电机并不需要传感器，而是通过反电动力学原理检测转子位置。

如果无法检测电机位置，就会导致电机无法启动。

此时，需要检测电机电路和电源电路，找出问题所在并进行修复。

处理方法1. 检查控制器参数设置如果无刷电机无法启动，首先需要检查控制器参数设置是否正确。

可以按照电机和控制器的说明书进行参数配置，或者联系厂家进行咨询。

2. 检查电缆连接如果控制器参数设置无误，可以检查电缆连接是否正确。

可以先检查电缆末端焊接情况，如果有异常应及时更换。

如果焊接正常，可以检查电缆插头是否接触良好，如果不良好可以尝试更换插头。

3. 检测传感器如果无法通过上述方法解决问题，可以尝试检测传感器的供电电路和信号线是否正常。

可以使用万用表等工具进行测试，找出故障点并进行修复。

4. 检测电机电路和电源电路如果无法检测电机位置，可以尝试检测电机电路和电源电路是否正常。

在检测电路时，应注意安全问题，避免产生触电等意外情况。

直流无刷电机的控制系统设计方案1 引言1.1 题目综述直流无刷电机是在有刷直流电机的基础上发展起来的，它不仅保留了有刷直流电机良好的调试性能，而且还克服了有刷直流电机机械换相带来的火花、噪声、无线电干扰、寿命短及制造成本高和维修困难等等的缺点。

与其它种类的电机相比它具有鲜明的特征：低噪声、体积小、散热性能好、调试性能好、控制灵活、高效率、长寿命等一系列优点。

基于这么多的优点无刷直流电机有了广泛的应用。

比如电动汽车的核心驱动部件、电动车门、汽车空调、雨刮刷、安全气囊；家用电器中的DVD VCD空调和冰箱的压缩机、洗衣机；办公领域的传真机、复印机、碎纸机等；工业领域的纺织机械、医疗、印刷机和数控机床等行业；水下机器人等等诸多应用[1]。

1.2 国外研究状况目前，国无刷直流电机的控制技术已经比较成熟，我国已经制定了GJB1863无刷直流电机通用规。

外国的一些技术和中国的一些技术大体相当，美国和日本的相对比较先进。

当新型功率半导体器件：GTR、MOSFETIGBT 等的出现，以及钕铁硼、钐鈷等高性能永磁材料的出现，都为直流电机的应用奠定了坚实的基础。

近些年来，计算机和控制技术快速发展。

单片机、DSR FPGA CPLD等控制器被应用到了直流电机控制系统中，一些先进控制技术也同时被应用了到无刷直流电机控制系统中，这些发展都为直流电机的发展奠定了坚实的基础。

经过这么多年的发展，我国对无刷电机的控制已经有了很大的提高，但是与国外的技术相比还是相差很远，需要继续努力。

所以对无刷直流电机控制系统的研究学习仍是国的重要研究容[2]。

1.3 课题设计的主要容本文以永磁方波无刷直流电机为控制对象，主要学习了电机的位置检测技术、电机的启动方法、调速控制策略等。

选定合适的方案，设计硬件电路并编写程序调试，最终设计了一套无位置传感器的无刷直流电机调速系统。

本课题涉及的技术概括如下：(1)学习直流无刷电机的基本结构、工作原理、数学模型等是学习电机的前提和首要容。

•无刷电机之无感方案控制难点解析无刷无感控制在实际应用中极为广泛，人们对它的研究也尤为以久，它的控制难点主要有两点：第一，电机的启动；第二，转子位置的检测。

对于高压无感方案来讲，除了软件上的难点之外，硬件设计也不容忽视，如硬件设计稍有不当，会导致整个控制板的干扰很大，从而加大了整个方案成功的难度。

以下我们主要针对低压的无感方案进行讨论，对于低压的无感方案来讲，市面上的硬件设计都大同小异，检测转子的位置的方式也都几乎都采用反电动势检测法。

1、为什么无感方案电机的启动如此困难？对于无刷电机来讲，电机的运转是靠电子开关控制换相，那么想要电机正常高效的运转，就必须要知道转子的位置之后，才能正常换相，问题来了，电机没有传感器，也没有转起来，所以转子的位置就不得而知了，所以无感的启动就要自转启动，先让电机以一定的速率自转，在电机自动的过程中，我们通过检测反电动势来得知转子的位置，从而得到正确的换相的相位。

电机的自启动说起来简单做起来难，本人在调试众多无感方案的过程中，总结出以下几点经验供参考：（1）、首先是自转，自转一定要让电机运转顺畅，不能打抖，同时也不能造成大电流。

这是启动成功的非常关键的一步。

具体如何达到这个效果，就要各位在调试的过程中调节PWM占空比以及换相时间的长短了。

（2）、启动步数不能太少，也不要过多，一般十来步就够了，等电机运行十来步后开始检测反电动势，当检测到正确的反电动势后这时候电机就正常运转起来了。

2、如何检测反电动势检测反电动势的方法有两种，第一是用单片机内部AD采样反电动势信号来进行比较，第二是用比较器直接比较。

这两种方法思路都是一样，但依个人的经验来看，用比较器的方案更可靠，性能更好，特别是电机转速要求非常高时，用AD采样方法几乎是行不通的。

虽然用比较器方案更有优势，可为何在市面上用AD采样的方式也非常常见？这个主要是因为产品成本的问题。

用比较器方案做，要不在外部加一个比较器IC，不仅增加成本，同时也增大PCB的布板空间，其二就是找一个内部带AD的单片机，而这种单片机相对来讲通常价格偏高一些。

直流无刷电机控制器常见故障及排除方法直流无刷电机控制器是一种用于控制无刷直流电机的电子设备。

它主要负责接收来自控制信号源的输入信号，并通过电流和电压的控制来驱动无刷电机。

然而，由于长时间的运行和各种外部因素的影响，直流无刷电机控制器常常会发生故障。

以下是一些常见的故障以及相应的排除方法：1.电源故障：控制器无法正常工作或无法提供足够的电压和电流给无刷电机。

排除方法包括检查电源输入电压是否正常，更换电源或修复电源故障。

2.控制信号故障：无刷电机无法按照预期的方式运转或接收到错误的控制信号。

排除方法包括检查控制信号源和控制器之间的连接是否良好，检查控制信号源是否设置正确，如电压和频率等。

3.过载保护：当无刷电机负载过大时，控制器会自动停止工作以避免过热。

排除方法包括检查负载是否合理，如减少负载或使用更大功率的控制器。

4.电机启动困难：无刷电机无法启动或启动缓慢。

排除方法包括检查电机是否有损坏或卡住，检查控制器的启动设定是否正确。

5.温度过高：控制器温度过高可能是由于长时间运行、环境温度过高或风扇故障等原因导致的。

排除方法包括检查风扇是否正常运转，提高散热效果，如增加散热片或使用外部散热装置。

6.电流异常：无刷电机的电流超过额定值。

排除方法包括检查电流传感器是否正常工作，检查电机是否有短路或断路现象。

7.通信错误：控制器可能无法与其他设备正常通信，如无法接收或发送信号。

排除方法包括检查通信线路、信号源和控制器之间的连接是否良好，检查通信协议和参数设置是否正确。

总之，针对直流无刷电机控制器常见的故障，我们应该仔细检查和排除可能的问题，包括电源故障、控制信号故障、过载保护、电机启动困难、温度过高、电流异常和通信错误等。

通过有效的排除方法，我们可以及时解决这些问题，确保直流无刷电机控制器的正常工作。

无刷直流电机（或称BLDC 电机）是通过外部电机控制器控制直流电源供电的电动换相电机。

和同类有刷电机不同，无刷直流电机依靠外部控制器来实现换相，这个过程通过切换电机各相中的电流产生运动。

有刷电机利用真实的电刷，每转动一圈就能完成两次上述过程，而无刷直流电机则不是这样。

出于设计原因，无刷直流电机可以拥有任意数量的电极对进行换相。

在下文中，我们将了解电机基础知识、无刷直流电机换相的常用方法并介绍了一套新的解决方案，用于收集位置反馈信息。

无刷直流电机换相基础知识无刷直流电机最常采用的是3相配置。

相位数匹配定子上的匝数，而转子可以具有任意数量的电极对，具体取决于应用。

由于无刷直流电机的转子会受旋转的定子电极影响，所以必须追踪定子电极的位置，才能有效驱动3个电机相。

因此，使用电机控制器在3个电机相生成6步换相模式。

这6个步骤（或称换相阶段）会移动电磁场，进而导致转子的永磁铁移动电机轴。

用于无刷直流电机换相的6步模式控制器必需始终具有准确的转子位置信息，才能有效完成电机换相。

自无刷电机问世以来，霍尔效应传感器一直都是实现换相反馈的常用方式。

通常情况下，需要3个传感器才能实现3相控制。

霍尔效应传感器嵌入电机的定子中以检测转子位置，该位置用于切换三相桥中的晶体管以驱动电机。

三个传感器输出通常被视为U 、V 和W 信道。

遗憾的是，这种位置反馈的方法有一些缺点。

实现无刷直流电机换相的更好方法虽然霍尔效应传感器的材料成本较低，但是将这些传感器集成到无刷直流电机的成本可能是电机总成本的两倍。

此外，控制器仅能从霍尔效应传感器中获取片面的电机位置信息，因而在需要精确位置反馈以保持正常运行系统中可能引起问题。

编码器提供更高的精度在当今世界中，需要无刷直流电机的系统比以往任何时候都需要更高的位置测量精度。

要完成这项任务，除了使用霍尔感应传感器之外，还要在无刷直流电机上连接增量编码器。

这带来了一种提供更加完善的位置反馈的系统，但这就要求电机制造商在电机中增加两个霍尔传感器，并在组装后增加一个增量编码器。

无刷电机的噪音和振动问题如何解决在现代工业和科技领域，无刷电机因其高效、节能、寿命长等优点得到了广泛应用。

然而，无刷电机在运行过程中可能会产生噪音和振动问题，这不仅会影响设备的性能和稳定性，还可能对使用者的体验造成不良影响。

那么，如何有效地解决无刷电机的噪音和振动问题呢？首先，我们需要了解无刷电机产生噪音和振动的原因。

常见的原因包括电磁因素、机械因素和空气动力因素等。

电磁因素方面，磁场的不均匀分布、定子和转子之间的电磁力不平衡等都可能导致电机振动和产生噪音。

例如，电机绕组的设计不合理、磁极的形状和排列不当等，都可能引起磁场的畸变，从而产生额外的电磁力，导致电机振动和噪音的增加。

机械因素也是导致无刷电机噪音和振动的重要原因之一。

电机的轴承磨损、轴的弯曲、转子的不平衡等都会引起机械振动和噪音。

当轴承使用时间过长或者受到较大的冲击时，可能会出现磨损和间隙增大的情况，这会导致电机在运行时产生晃动和噪音。

另外，如果转子在制造或安装过程中出现不平衡，旋转时会产生离心力，引起振动和噪音。

空气动力因素同样不可忽视。

电机在高速旋转时，风扇叶片与空气的摩擦、风道的不合理设计等都可能产生噪音。

针对这些原因，我们可以采取一系列措施来解决无刷电机的噪音和振动问题。

在电磁设计方面，可以通过优化电机的绕组结构和磁极形状，来改善磁场的分布，减少电磁力的不平衡。

采用先进的电磁仿真软件，在电机设计阶段就对磁场进行模拟分析，及时发现并解决可能存在的问题。

对于机械因素导致的问题，定期对电机进行维护和保养是非常重要的。

及时更换磨损的轴承，确保轴的直线度和转子的平衡精度。

在电机制造过程中，严格控制加工精度和装配质量，保证电机的机械结构稳定可靠。

在空气动力方面，优化风扇叶片的形状和数量，设计合理的风道，可以降低空气阻力和噪音。

此外，控制电机的运行速度和负载也有助于减少噪音和振动。

避免电机在过高的速度或过大的负载下运行，能够降低电机的工作应力，减少振动和噪音的产生。

无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电机，它与传统的有刷直流电机相比具有无刷、长寿命、低噪音、高效率等优点，因此在众多电动设备中得到广泛应用。

下面将介绍无刷直流电机的运行原理以及基本控制方法。

无刷直流电机由转子和定子组成。

定子上通常安装有三个正弦波分布的绕组，转子上安装有多个永磁体。

当电源施加在定子绕组上时，绕组内产生三相交流磁场，永磁体受到定子磁场的作用而旋转。

无刷电机实际上是一种由电脉冲驱动的电机，控制器通过给定的电流波形控制磁场的大小和方向，从而控制电机的转速和方向。

1.开环控制：开环控制是指在控制电机转速时仅根据给定转速信号来控制电机的工作状态，不考虑电机实际转速，也不进行反馈控制。

开环控制简单、成本低，但对于负载变化、电压波动等因素敏感，稳定性较差。

开环控制主要有直接转速控制和扭矩控制两种方式。

(1)直接转速控制：通过控制输入电压或电流的大小来控制电机的转速。

比如，PWM控制器可以根据所设定的占空比控制电流的大小，从而影响电机的转速。

(2)扭矩控制：通过控制输入电流的大小来控制电机的输出扭矩。

可以使用电流传感器来测量电机的电流，并通过调整电流大小来控制扭矩输出。

2.闭环控制：闭环控制是在开环控制的基础上加入反馈控制，以提高电机的稳定性和动态性能。

闭环控制可以根据电机实际转速与设定转速之间的误差来调整控制信号，从而使电机的运行更加精确。

通常使用位置传感器、速度传感器或反电动势等反馈信号来进行闭环控制。

闭环控制的主要方式包括位置环控制、速度环控制和电流环控制。

(1)位置环控制：通过位置传感器检测电机的位置，并将该信息与设定位置进行比较，然后根据误差信号进行控制。

位置环控制可以实现较高的精度，但对传感器的要求较高。

(2)速度环控制：通过速度传感器检测电机的转速，并将该信息与设定转速进行比较，然后根据误差信号进行控制。

无刷电机及其控制方案MCU讲解一、电机（马达）分类1.DC电机2.AC电机有刷电机是传统产品，在性能上比较稳定，缺点是换向器和电刷接触，使用寿命很短需要定期维护及更新。

相比之下，无刷DC电机由电机主体和驱动器组成，以自控式方式运行，无论是电机使用寿命、还是性能效率方面，都比有刷电机要好。

从电流驱动角度来看，无刷直流电机可分为正弦波驱动和方波驱动。

通常，以方波驱动的电机称为无刷直流电机（BLDC），正弦波驱动的电机则为永磁同步电机（PMSM）。

无刷直流电机，跟永磁同步电机，基本结构相似，主要区别在于控制器电流的驱动方式不同。

二、无刷直流电机（BLDC）讲解BLDC电机中的“BL”意为“无刷”，就是DC电机（有刷电机）中的“电刷”没有了。

电刷在DC电机（有刷电机）里扮演的角色是通过换向器向转子里的线圈通电。

那么没有电刷的BLDC电机是如何向转子里的线圈通电的呢？原来BLDC电动机电机采用永磁体来做转子，转子里是没有线圈的。

由于转子里没有线圈，所以不需要用于通电的换向器和电刷。

取而代之的是作为定子的线圈。

BLDC电机的运转示意图。

BLDC电机将永磁体作为转子。

由于无需向转子通电，因此不需要电刷和换向器。

从外部对通向线圈的电进行控制。

DC电机（有刷电机）中被固定的永磁体所制造出的磁场是不会动的，通过控制线圈（转子）在其内部产生的磁场来旋转。

要通过改变电压来改变旋转数。

BLDC电机的转子是永磁体，通过改变周围的线圈所产生的磁场的方向使转子旋转。

通过控制通向线圈的电流方向和大小来控制转子的旋转。

三、无刷直流电机（BLDC）优势直流电机都可以设计成有刷、或者是无刷电机，但无刷直流电机（BLDC）通常是大多数应用的首选。

不像同步电机那样，无刷电机不需要另外加载启动绕组，同时也不会出现负载突变时产生振荡和失步。

BLDC使用电子换向器替代碳刷，更可靠、更安静，运行效率更高，使用功耗也会随之减少，产品寿命也会更长，从长期使用性价比来讲，选择无刷直流（BLDC）使用都是不二的选择。
