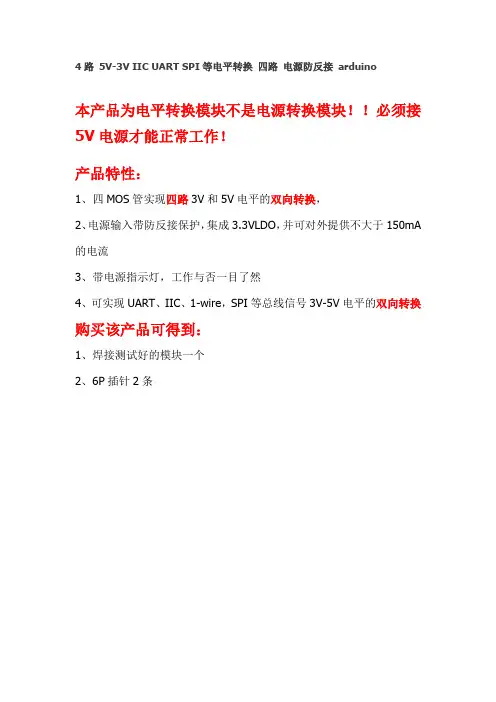

单片机系统如何实现电平转换及原理5V和3.3V是单片机系统中常见的电平，对于IIC和SPI等输传输协议，芯片和芯片之间存在高低电平定义范围不一致的问题，所以需要电平转换电路来保证这些芯片正常工作。
一、NMOS如何工作下图是NMOS电路符号，当UGS＞UGSth时，此时D极和S极之间相通，即MOS导通，电流流向从D到S。
当UGS<UGSth时，MOS 管截止，UGS＞UGSth时，MOS管导通。
（MOS的开启电压UGSth 因M0S的型号不同，所以开启电压参考具体型号的数据手册）NMOS电路符号二、电平转换电路的实现及原理IIC电平转换电路的具体实现如下：5V转3.3V：当输入5V时，由于UGS之间的压差为0V（UG是3.3V，US是是3.3V被R2上拉到3.3V），小于UGSth,所以NMOS不导通。
当A点是高电平5V时，B点也是3.3V的高电平，实现了5V转换为3.3V。
5V转3.3V当A点的电位为0V时，由于MOS里存在体二极管，B点一开始一瞬间的电压是3.3V，导致体二极管导通，B点的电位从3.3V 变成0.7V。
0V转0.7V此时UG的电压为3.3V，B点电压（US）0.7V，UGS之间的压差2.6V，NMOS正常导通，体二极管被短路，导致B点电位变成0V（由于RDS的存在，B点电压趋近于0V）。
0V转0V3.3V转5V：当B点的电压为3.3V时，UGS之间压差为0V，NMOS截止，A 点的电压被R1上拉到5V。
3.3V转5V当B点电压为0V，UGS之间压差3.3V，MOS导通，A点变为0V。
0V转0V三、电平转换电路的注意事项注意：以上图A点处的电压要比MOS另一边的电压高，否则体二极管导通，无法进行电平转换。
NMOS分为高开启电压和低开启电压，因此要注意NMOS的开启电压值。
对于图中R1,R2电阻大小的选择，太小会导致，电阻两端电压差别小，无法实现电平转换，太大会导致电平转换时间长。
uart电平转换UART是一种通信协议，常用于通过串口连接不同硬件设备。
其中UART的通信标准是使用串行的方式进行数据传输，这样在接收端上，我们需要进行一个数据的解码过程。
同时，由于UART使用的电平较低，因此在某些情况下，我们需要进行UART电平转换，以便设备间的正常通信。
UART电平转换通常包含两种情况，即UART TTL电平转换和UART RS232电平转换。
1. UART TTL电平转换UART TTL电平转换是将UART信号转换为TTL（Transistor-transistor logic）电平信号。
TTL是用于数字电路的一种电平标准，在此电平下，通常是0V到5V的数字信号。
对于单片机或其他数字设备而言，TTL电平是一个很常见的电平水平，但是在某些连接环境中，UART所使用的电压与TTL电平不匹配。
为了使这些设备正常连接，我们需要进行UART TTL电平转换，将UART 信号转换为TTL电平。
在UART TTL电平转换中，我们通常需要使用一个级联电路，并使用电容和电阻等元件来使信号正常通过和适当增强接收信号。
需要注意的是，使用不当的电容和电阻等元件，可能会导致电平波动过大、电平失真等问题。
2. UART RS232电平转换UART RS232电平转换是将UART信号转换为RS232电平信号。
由于RS232电平比TTL电平更高，因此它的电平范围更大，通常是-15V到15V。
此外，它还是用于传输数据的标准，特别是在设备的串口通信中，这种电平被广泛使用。
然而，由于UART通信协议所使用的电平范围较低，因此，如果需要使用RS232电平进行通信，我们需要进行UART RS232电平转换。
这种转换需要用到一台RS232转换器，它可以将UART信号转换为RS232电平信号。
需要注意的是，如果我们需要同时将两个设备连接到同一串行端口，则需要使用一台交换器，以确保通信线路上的选通效果。
总之，UART电平转换是一项非常重要的技术，尤其是在连接不同设备时。
I2C电平转换电路，是一种用于在I2C通信中将高电平转换为低电平的电路。
在某些情况下，需要将I2C总线的电平从高压转换为0，以便与其他设备进行通信。
本文将从以下几个方面介绍I2C电平转换电路。
I2C电平转换电路的基本原理I2C是一种串行通信协议，使用两根线进行数据传输：一个是时钟线（SCL），另一个是数据线（SDA）。
在I2C通信中，高电平通常被定义为电压范围（2.1V-5.5V），低电平被定义为电压范围（0V-0.9V）。
如果需要将I2C通信中的高电平转换为低电平，就需要使用I2C电平转换电路。
I2C电平转换电路的工作原理通常基于场效应晶体管（FET）或双向电平转换器。
当输入信号为高电平时，I2C电平转换电路将其转换为低电平输出，以满足其他设备的输入要求。
具体工作原理可以分为以下几个步骤：1. 将高电平信号输入到I2C电平转换电路的输入端。
2. 电路内部的FET或双向电平转换器将高电平信号转换为低电平信号。
3. 低电平信号输出到外部设备进行通信。
I2C电平转换电路的应用领域I2C电平转换电路广泛应用于各种需要I2C通信的场合，如电子设备、工业控制系统和通信领域。
具体应用领域包括但不限于：1. 电子设备：智能手机、平板电脑、数字相框等电子产品中的各个模块之间的通信。
2. 工业控制系统：传感器、执行器和控制器之间的数据交换和控制信号传输。
3. 通信领域：基站设备、射频前端模块等通信设备中的各个模块之间的通信。
I2C电平转换电路的特点和优势I2C电平转换电路具有以下特点和优势：1. 低功耗：采用场效应晶体管或双向电平转换器作为核心元件，具有低功耗特性。
2. 快速转换：能够快速将高电平转换为低电平，满足I2C通信的时序要求。
3. 低成本：采用常见的电子元件和材料制造，成本较低。
4. 坚固可靠：经过严格的设计和测试，具有良好的稳定性和可靠性。
总结I2C电平转换电路是一种用于在I2C通信中将高电平转换为低电平的电路。
5V到3V3的电平转换-串口通信一、电平转换电路下面来分析一下电路的设计思路：http://bbs.ednchin /BLOG_AR TICLE_244240.HTM首先声明一下：这个电路是从3V3的角度考虑的！1、接收通道我们首先来明确一下数据流向（其实就是电平驱动方向），接收通道是由5V方驱动的（Source），3V3方只是取电平（Sink），因此TXD5V作为此通道的输入方，RXD3V3作为通道的输出方。
我们知道，三极管（开关型）集电极输出驱动能力不错，我们就设计为集电极输出；但是，只有一个三极管是不行的，因为集电极输出的时候，基极电平和集电极逻辑是相反的；那么，加一个反相器？没必要，那是另外一种电平转换的方法了，我们只需要再使用一个三极管，基极接前级输出就可以了。
这样，逻辑转换就完成了，当输入低电平时，Q1截止，集电极输出高电平，Q2导通，集电极输出低电平。
同理，高电平分析是一样的。
逻辑转换完成了，那么就是电平的问题了。
这很好解决，输入方为5V逻辑，那么就给它一个VCC5，3V3逻辑高电平需要一个3V3，那么就给一个V CC3V3；OK！2、发送通道分析完接收通道，发送通道的原理其实也是一样的，就不详细介绍了。
3、结论其实如果稍微熟悉电子电路知识的人看来，这个电路实在太简单，正因为如此，我才要强调，基础很重要！否则，一个系统的设计会在这些小地方卡住。
二、电平问题：单片机手册————电气特性常用逻辑电平：12V，5V，3.3V；1.TTL电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
2.CMOS电平：'1'逻辑电平电压接近于电源电压，'0'逻辑电平接近于0V。
