煤层集中皮带机道锚杆锚索支护参数设计及计算方法煤层平均厚度3.5m，煤层结构简单，夹石层数1~2层，夹石岩性为炭质泥岩、泥岩、粉砂岩，厚度一般为0.20~0.40m，煤层顶板岩性为砂砾岩、粉砂岩、细砂岩及泥岩；煤层底板岩性有炭质泥岩、粉砂岩、砂砾岩。

煤层集中皮带巷断面设计为矩形，巷道宽度4.0m，高度3.2m，采用锚网梁索联合支护方式支护顶板，锚网支护方式支护巷帮。

一、巷道锚杆支护参数设计（一）顶板锚杆支护参数确定1、锚杆支护参数确定采用悬吊作用理论进行。

1）锚杆长度的确定L=L1+L2+L3式中L——锚杆长度，m；L1——锚杆外露长度，m；L2——锚杆有效长度，m；L3——锚杆锚固长度，m。

（1）锚杆外露长度L1的确定L1= 垫板厚度+螺母厚度+（0.02～0.03）m，一般L1=0.05m（2）锚杆有效长度L2的确定巷道顶锚杆有效长度L2的确定：采用解释法中普式自然平衡拱理论确定L2。

f≥3时，L=1.8B/f式中f——普氏系数，取4.5；B——巷道跨度，取4m；L2= 1.8B/f =1.6m，取1.65m（3）锚杆锚固长度L3的确定L3 = 0.3~0.4m，取0.3m。

因此，L=L1+L2+L3= 0.05+1.6+0.3=1.95m，结合矿井实际，取L=2.0m。

2）锚杆间排距的确定对锚杆支护巷道，考虑施工工艺通常取间排距相等，锚杆间排距D按下式计算：D≤0.5L=0.5*2=1m3）锚杆直径的确定锚杆直径d可按下式计算：d=L/110=2000/110=18.2mm，锚杆直径取20mm＞18.2mm4）锚杆锚固力计算锚杆锚固力可按下式计算：Q2DKLr2式中Q——锚杆锚固力，t；K——锚杆安全系数，取2~3；L2——锚杆有效长度，m；r ——视密度，t/m 3。

r D KL Q 22==3*1.60*1*1.45=69.6KN ，采用直径20mm 的等强螺纹钢锚杆通过树脂药卷锚固后，锚固力约70KN ≥Q=69.6 KN ，符合要求。

关于苍海煤矿M6、M16煤巷道支护锚杆（锚索）支护设计技术参数分析 一、锚索设计承载力钢绞线直径为φ15.24mm时230kN ，钢绞线直径为φ17.8mm时320kN ，钢绞线直径为φ21.6mm 时454kN 。

二、锚索设计破断力钢绞线直径为φ15.24mm时260kN ，钢绞线直径为φ17.8mm时355kN ，钢绞线直径为φ21.6mm 时504kN 。

三、锚杆（锚索）支护参数校核已知：M6、M16煤顶板为粉砂岩：以深灰色，薄层状粉砂岩为主，粉砂状结构，夹粉砂质泥岩，菱铁质细砂岩，细砂岩等，沙纹层理发育，局部显水平层理及斜层理。

顺槽巷道毛宽4.7米，高帮3.3米，采用锚网+锚索支护。

1、顶锚杆通过悬吊作用，帮锚杆通过加固帮体作用，达到支护效果的条件，应满足：L ≥L 1+L 2+L 3式中L ——锚杆总长度，m ；L 1——锚杆外露长度（包括钢带、托板、螺母厚度），0.1m ； L 2——有效长度（顶锚杆取围岩松动圈冒落高度b ，帮锚杆取帮破碎深度c ），m;L 3——锚入岩（煤）层内深度，按树脂锚固剂长度1.2m 计算。

其中围岩松动圈冒落高度顶f H B b ⎪⎭⎫ ⎝⎛-+=︒245tan 2ω式中B 、H ——巷道掘进荒宽、荒高；巷宽4.7米，巷高3.3米。

顶f ——顶板岩石普氏系数；粉砂岩取5ω——两帮围岩的似内摩擦角，ω=()︒=3.57arctan 顶f 。

967.0)34.16tan(245tan =︒=⎪⎭⎫ ⎝⎛-︒=H H c ω米66.05967.035.2245tan 2=+=⎪⎭⎫ ⎝⎛-+=︒顶f H B b ω米L ≥L1+L2+L3=0.1+0.66+1.2=1.96米，顶锚杆长度2.2米满足要求2．锚杆的直径计算锚杆的直径按杆体的承载力与锚固力等强度原则确定，即d 14.35mm === 式中：d ——锚杆杆体直径，mm;Q ——锚固力，按选取直径大于16mm 的树脂锚杆和施工初期职工的锚固工艺掌握程度，按80kN 计算；t σ——杆体抗拉强度，按选取锚杆的技术参数取为490MPa 。

钢筋理论重量表、计算公式用钢筋直径(mm)的平方乘以0.006170.617 是圆 10 钢筋每米重量。

钢筋重量与直径（半径）的平方成正比。

G=0.617*D*D/100每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.00617其实记住建设工程常用的钢筋重量也很简单φ6＝0.222 Kgφ6.5＝0.26kgφ8＝0.395kgφ10＝0.617kgφ12＝0.888kgΦ14＝1.21kgΦ16＝1.58kgΦ18＝2.0kgΦ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg............Φ12(含 12)以下和Φ28(含 28)的钢筋一般小数点后取三位数，Φ14 至Φ25 钢筋一般小数点后取二位数Φ6=0.222KgΦ8=0.395Φ10=0.617KgΦ12=0.888KgΦ14=1.21KgΦ16=1.58KgΦ18=2KgΦ20=2.47Kg Φ22=3Kg Φ25=3.86Kg我有经验计算公式，你自己计算一个表格就可以了。

也可以去买一本有表格的书，用起来也很方便的。

钢材理论重量计算简式材料名称理论重量W（kg/m）扁钢、钢板、钢带W＝0.00785×宽×厚方钢W＝0.00785×边长 2圆钢、线材、钢丝W＝0.00617×直径 2钢管W＝0.02466×壁厚（外径--壁厚）等边角钢W＝0.00785×边厚（2边宽--边厚）不等边角钢W＝0.00785×边厚(长边宽+短边宽--边厚)工字钢W＝0.00785×腰厚[高+f（腿宽-腰厚）]槽钢W＝0.00785×腰厚[高+e（腿宽-腰厚）]备注1、角钢、工字钢和槽钢的准确计算公式很繁，表列简式用于计算近似值。

2、f 值：一般型号及带 a 的为 3.34，带 b 的为 2.65，带 c 的为 2.26。

煤矿质量标准化管理细则质量标准化管理细则一、掘进、开拓部分:掘进精装头达到四直三无二不一净两齐全标准，工程质量满足设计和质量标准化要求；（一）架棚巷道质量要求1、架棚前必须进行敲帮问顶，找净危矸活石，前探梁使用两根22Kg/m轨道，长度大于4m，用3根锚链或吊环固定牢固，否则，挂牌停止作业。

2、水平巷道棚梁架设应垂直于巷道中心线，两端应保持水平，有一根达不到要求者，罚款100元。

3、支架梁与腿接口应严实合缝，严禁喝风亮牙，棚距不得超过50mm，否则，每棚罚款100元。

4、架棚采用塘材笆片腰帮背顶的，笆片必须全部覆盖棚挡，塘材棍直径不得小于30mm，间距、数量必须符合作业规程规定；若用菱形网或金属网腰背，必须每隔300mm 用铁丝绑扎，否则，每棚档罚款100元。

5、架棚采用砼背板腰帮背顶的，背板必须按要求花背，搭接符合规定，不得出现漏背、密背或一担挑现象，否则，每棚档罚款100元。

6、金属棚所用拉杆或木撑必须成一直线，不得歪斜或缺少，否则，每棚罚款100元。

7、对架棚巷道出现空帮空顶不充填者(13煤掘进除外)，空300mm以下罚款200元，空300mm以上、500mm以下罚款500元，空500mm以者，罚款1000元（若被挂牌，按挂牌规定处理）；特殊地质条件不能充填例外。

8、架棚水平巷道的支架架设，其前倾后仰不得超过0.5，倾斜巷道支架迎山角不得超过设计+0.5，严禁退山；否则，每棚罚款100元。

9、架棚巷道出现下列情况之一者，每棚罚款100元。

（1）赤脚；（2）扭矩超过100mm；（3）水平度超过50mm；（4）空顶或空帮达200mm。

10、U型棚架好后，U型卡缆螺帽必须每班紧固一次，连续紧固不少于3天，否则，发现一个螺帽松动，罚款100元。

11、架棚巷道成巷后，净高、净宽必须达到设计要求，发现有一处（长度不超过1m），达不到要求者，罚款200元。

12、梯形棚梁两端必须用木楔或半圆木刹紧背牢，若支架柱窝为软底，必须穿木鞋或石鞋，否则，每棚罚款1000元。

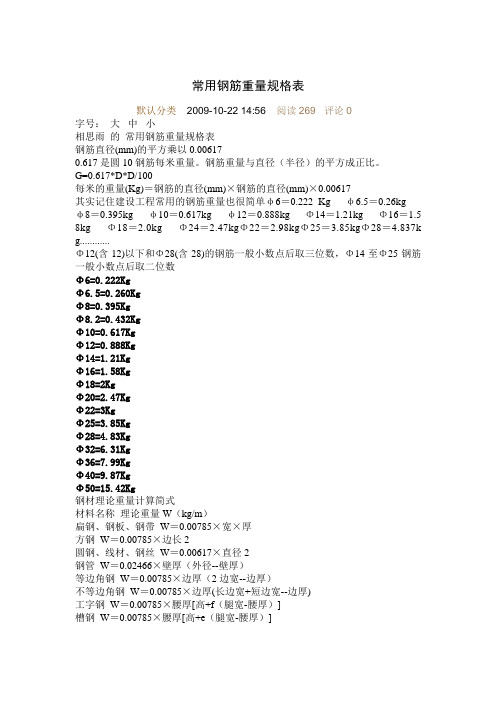

常用钢筋重量规格表默认分类 2009-10-22 14:56 阅读269 评论0字号：大中小相思雨的常用钢筋重量规格表钢筋直径(mm)的平方乘以0.006170.617是圆10钢筋每米重量。
