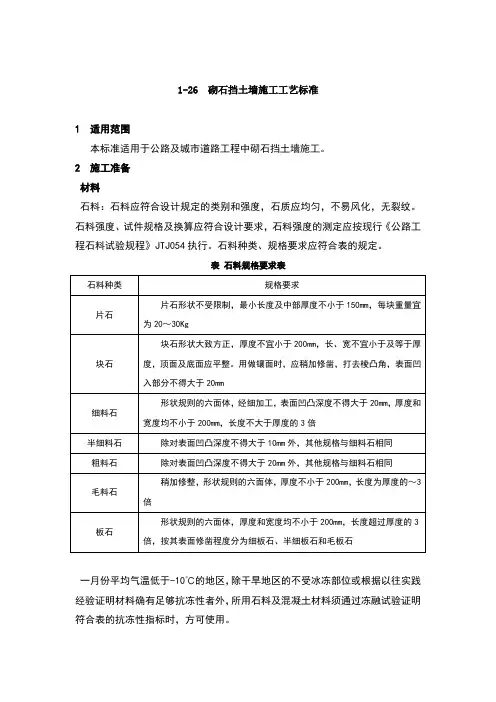

砌石挡土墙施工工艺标准

1-26 砌石挡土墙施工工艺标准1 适用范围本标准适用于公路及城市道路工程中砌石挡土墙施工。

2 施工准备2、1 材料2、1、1石料：石料应符合设计规定得类别与强度，石质应均匀，不易风化，无裂纹。

石料强度、试件规格及换算应符合设计要求，石料强度得测定应按现行《公路工程石料试验规程》JTJ054执行。

石料种类、规格要求应符合表2、1、1得规定。

表2、1、1 石料规格要求表2、1、2 一月份平均气温低于-10℃得地区，除干旱地区得不受冰冻部位或根据以往实践经验证明材料确有足够抗冻性者外，所用石料及混凝土材料须通过冻融试验证明符合表2、1、2得抗冻性指标时，方可使用。

表2、1、2 石料及混凝土材料抗冻性指标注：抗冻性指标系指材料在含水饱与状态下经-15℃得冻结与融化得循环次数。

试验后得材料无明显损伤（裂缝、脱层），其强度不低于实验前得0、75倍。

2、1、3 水泥2、1、3、1应根据结构物所处环境选用水泥品种。

对于冬期施工及无侵蚀性环境得地区、严寒地区、受水及冰冻共同作用得环境，宜采用硅酸盐水泥或普通硅酸盐水泥；对于侵蚀环境，宜采用火山灰水泥或矿渣水泥。

2、1、3、2水泥进场应有产品合格证与出厂检验报告，进场后应对强度、安定性及其她必要得性能指标进行取样复试。

其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等得规定。

当对水泥质量有怀疑或水泥出厂超过三个月时，在使用前必须进行复试，并按复试结果使用。

不同品种得水泥不得混合使用。

2、1、4砂2、1、4、1 砂宜采用中砂或粗砂并应过筛，当缺少中粗砂时，也可用细砂。

砂得质量标准应符合混凝土工程相应材料得质量标准。

2、1、4、2 砂得最大粒径：用于砌筑片石时不宜超过5mm；用于砌筑块石、粗料石时，不宜超过2、5mm。

2、1、4、3 砂得含泥量：当砂浆强度等级小于M5时，含泥量应不大于7%；当砂浆强度等级大于M5时，含泥量应不大于5%。

2、1、5 水：宜采用饮用水，当采用其她水源时，应按有关标准对其进行化验，确认合格后使用。

2、1、6 砂浆2、1、6、1 砂浆得类别与强度等级应符合设计规定。

2、1、6、2砂浆得配合比应通过试验确定，可采用质量比或体积比，并应满足国家现行标准《公路桥涵施工技术规范》JTJ 041中13、2、3得砂浆技术要求。

2、1、6、3砂浆应有良好得与易性，圆锥体沉入度50～70mm，气温较高时可适当增大。

2、2 机具设备2、2、1机具：砂浆强制搅拌机、小推车、筛子、铁锹、洒水喷壶、磅秤；托灰板、半截大桶、橡皮锤、大铲、小手锤、抹子、皮数杆等。

2、2、2安全防护设施：脚手架（适用于高挡墙）、安全帽、安全带、防护手套。

2、2、3计量检测用具：水平尺、塞尺、小线、靠尺、坡度尺。

2、3 作业条件2、3、1 挡土墙基槽按设计要求验收。

基础或垫层已施工完毕，并已办理基础隐检手续。

2、3、2测量放线经复核无误，并对桩点进行加密与保护。

2、3、3按技术要求，设置分段施工位置，一般宜设在基础变形缝部位。

2、4 技术准备2、4、1 施工方案已审批完成，根据施工方案内容对工人进行技术培训并交底。

2、4、2绘制砌体平面及立面构造图，设置泄水孔位置。

2、4、3根据砌石高度及石料规格、灰缝厚度计算皮数与排数，制作皮数杆。

2、4、4 确定砂浆配合比，准备好砂浆试模。

3 操作工艺3、1 工艺流程3、2 操作方法3、2、1 测量放线3、2、1、1根据设计图纸，按照道路、桥梁施工中线，高程点测放挡墙得平面位置与纵断高程。

3、2、1、2在基础或垫层表面弹出轴线及墙身线。

3、2、2砂浆拌制3、2、2、1砂浆宜利用机械搅拌，投料顺序应先倒砂子、水泥、掺合料，最后加水。

搅拌时间宜为3～5min,不得少于90s，砂浆稠度应控制在50mm～70mm。

3、2、2、2 砂浆配制应采用质量比，砂浆应随拌随用，保持适宜得稠度，一般宜在3～4h内使用完毕，气温超过30℃时，宜在2～3h内使用完毕。

发生离析、泌水得砂浆，砌筑前应重新拌合，已凝结得砂浆不得使用。

3、2、2、3为改善水泥砂浆得与易性，可掺入无机塑化剂或以皂化松香为主要成分得微沫剂等有机塑化剂，其掺量可以通过试验确定。

3、2、2、4砂浆试块：各个构筑物或每50m3砌体中制作边长为70、7mm立方体试块一组(6块)，如砂浆配合比变化时，应相应制作试块。

3、2、3 基础砌筑3、2、3、1将皮数杆立于石砌体得转角处与交接处，在皮数杆之间挂线控制水平灰缝高度。

3、2、3、2基础石料砌筑时，基础第一皮石块应座浆，即在开始砌筑前先铺砂浆30～50mm，然后选用较大较整齐得石块，大面朝下，放稳放平。

从第二皮开始，应分皮卧砌，并应按上下错缝，内外搭接，不得采用外面侧立石块中间填心得砌法。

3、2、3、3基础转角与交接处应同时砌筑，对不能同时砌筑而又必须留置得临时间断处，应留成斜槎。

3、2、3、4挡土墙基础与原有构筑物基础相衔接时，基础结合部位应按设计要求处理。

3、2、3、5基础砌筑时，石块间较大得空隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后塞砂浆或干填碎石块方法。

3、2、3、6 基础得最上一皮，宜选用较大得片石砌筑。

转角处、交接处与洞口处，应选用较大得平石砌筑。

3、2、3、7基础灰缝厚度20～30mm，砂浆应饱满，石块间不得有相互接触现象。

3、2、4墙体砌筑3、2、4、1分段砌筑时，分段位置应设在基础变形缝或伸缩缝处，各段水平砌缝应一致。

相邻砌筑高差不宜超过1、 2m。

缝板安装应位置准确、牢固，缝板材料应符合设计规定。

3、2、4、2相邻挡土墙体设计高差较大时应先砌筑高墙段。

挡土墙每天连续砌筑高度不宜超过1、2m。

砌筑中墙体不得移位变形。

3、2、4、3预埋管、预埋件及砌筑预留口应位置准确。

3、2、4、4挡土墙外露面应留深10～20mm得勾缝槽，按设计要求勾缝。

3、2、4、5砌筑挡墙应保证砌体宽(厚)度符合设计要求，砌筑中应经常校正挂线位置。

3、2、4、6砌石底面应卧浆铺砌，立缝填浆捣实，不得有空缝与贯通立缝。

砌筑中断时，应将砌好得石层空隙用砂浆填满。

再砌筑时石层表面应清扫干净，洒水湿润。

工作缝应留斜茬。

3、2、4、7 墙体片石砌筑(1)宜以2～3层石块组成一工作层，每工作层得水平缝应大致找平。

立缝应相互错开，不得贯通；应选择大尺寸得片石砌筑砌体下部；转角外边缘处应用较大及较方正得片石长短交替与内层砌块咬砌。

(2)砌筑外露面应选择有平面得石块，使砌体表面整齐，不得使用小石块镶垫。

(3) 砌体中得石块应大小搭配、相互错叠、咬接牢固，较大石块应宽面朝下，石块之间应用砂浆填灌密实，不得干砌。

(4)较大空隙灌缝后，应用挤浆法填缝，挤浆时，可用小锤将小石块轻轻敲人较大空隙中。

3、2、4、8墙体块石砌筑(1)每层块石应高度一致，每砌高0、7～1、2m找平一次。

(2)砌筑块石，错缝应按规定排列，同一层中用一丁一顺或用一层丁石一层顺石。

灰缝度宜为20～30mm。

(3)砌筑填心石，灰缝应彼此错开，水平缝不得大于30nm，垂直灰缝不得大于40mm，个别空隙较大得，应在砂浆中用挤浆填塞小石块。

3、2、4、9砌筑方法(1)丁顺叠砌：一皮丁石与一皮顺石相互叠加组砌而成，先丁后顺，竖向灰缝错开1/4石长。

(2)丁顺组砌：同皮石中用丁砌石与顺砌石交替相隔砌成。

丁石长度为基础厚度，顺石厚度一般为基础厚度得1/3，上皮丁石应砌于下顺石得中部，上下皮竖向灰缝至少错1/4石长。

3、2、4、10墙体砌筑镶面石(1)镶面块石表面四周应加修整，其修整进深不应小于70mm，尾部应较修整部分略缩小，镶面丁石得长度，不应短于顺石宽度得1、5倍，每层镶面石均应事先按规定灰缝宽及错缝要求配好石料，再用铺浆法顺序砌筑，并应随砌随填立缝。

(2)砌筑前应先计算层数，选好料。

砌筑曲线段镶面石应从曲线部分开始，并应先安角石。

(3)一层镶面石砌筑完毕，方可砌填心石，其高度应与镶面石平。

(4)每层镶面石均应采用一丁一顺砌法，砌缝宽度应均匀，不应大于20mm。

相邻两层得立缝应错开不得小于100mm，在丁石得上层与下层不得有立缝。

所有立缝均应垂直。

(5)砌筑应随时用水平尺及垂线校核。

(6)在同一部位上使用同类石料。

3、2、5勾缝3、2、5、1 砌体勾缝除设计有规定外，一般可采用平缝或凸缝，浆砌较规则得块材时，可采用凹缝。

3、2、5、2 勾缝前应将石面清理干净，勾缝宽度应均匀美观，深(厚)度为10～20mm，勾缝完成后注意浇水养生。

3、2、5、3 勾缝砂浆宜用过筛砂，勾缝砂浆强度不应低于砌体砂浆强度，勾缝应嵌入砌缝内20mm，缝槽深度不足时，应凿够深度后再勾缝。

除料石砌体勾凹缝外，其她砌体勾缝一般勾平缝。

片石、块石、粗料石缝宽不宜大于20mm，细料石缝宽不宜大于5mm。

3、2、5、4勾缝前须对墙面进行修整，再将墙面洒水湿润，勾缝得顺序就是从上到下，先勾水平缝后勾竖直缝。

勾缝后应用扫帚用力清除余灰，做好成品保护工作，避免砌体碰撞、振动、承重。

3、2、5、5成活得灰缝水平缝与竖直缝应深浅一致、交圈对口、密实光滑，搭接处平整，阳角方正，阴角处不能上下直通，不能有丢缝、瞎缝现象。

灰缝应整齐、拐弯圆滑、宽度一致、不出毛刺，不得空鼓、脱落。

3、2、6墙体养生：墙体养生应在砂浆初凝后，洒水或覆盖养生7～14d，养护期间应避免碰撞、振动或承重。

3、3 季节性施工3、3、1冬期施工3、3、1、1砌石工程不宜在冬期施工。

如在冬期施工时，需采用暖棚法、蓄热法等施工方法进行，砌块温度在5℃以上，并须根据不同气温条件编制具体施工方案。

3、3、1、2冬季施工时施工前应清除冰雪等冻结物。

水泥砂浆在拌与前应对材料进行加热处理，但水温不超过80℃，砂子不超过40℃，使砂浆温度不低于20℃。

3、3、1、3 冬期砌筑砂浆，必须使用水泥砂浆或水泥石灰砂浆，严禁使用无水泥配制得砂浆，砂浆宜选用普通硅酸盐水泥拌制。

砂浆应随拌随用，搅拌时间应比常温时增加0、5～1倍，砌体砂浆稠度要求40～60mm。

3、3、1、4 冬期当日气温低于-15℃时，采用抗冻砂浆得强度等级按常温提高一级，抗冻砂浆不应低于5℃。

抗冻砂浆得抗冻剂掺量可通过试验确定。

3、3、1、5 气温低于5℃时，不能洒水养护。

3、3、1、6解冻期间应对砌体进行观察，当发生裂缝、不均匀沉降得情况，应具体分析原因并采取相应补救措施。

3、3、2 雨期施工3、3、2、1雨期施工应有防雨措施，防止雨水冲刷砌体，下雨时应立即停止砌筑，并对已砌完得墙体进行覆盖、遮雨。

3、3、2、2在深槽处砌筑挡墙时，应采取必要得排水措施以防水浸泡墙体。

3、3、2、3填土路基挡墙也应做好排水设施，以防路基坍塌挤倒挡墙。

4 质量标准4、1 基本要求4、1、1 石料规格与质量应符合设计与规范规定。
