MF-47万用表使用方法
指针式MF47型万用表使用说明书MF47型万用表使用一、MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二、刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差. 除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.三、使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上. 将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量. 准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域. 测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电. 当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.5,电感测量与电容测量方法相同.6,晶体管直流参数的测量直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内. (3)三极管管脚极性的辨别(将万用表置于Ω×1K 档) ①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止. ②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反). (4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极. 万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极. 注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,注意事项1.万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.。
指针式MF-47型万用表的基本测量步骤及数值的读取方法参考文档
3
4
万用表使用口块
❖ 一看------拿起表笔看档位 ❖ 二扳------对应电量扳到位 ❖ 三试------瞬间偏摆试档位 ❖ 四测------测量稳定记读数 ❖ 五复位---放下表笔及复位
5
六-MF-47型万用表13个基本参数测量方法
❖ （一）直流电流测量
❖ （二）交、直流电压测量
❖ （三）直流电阻测量
❖ （四）通路蜂鸣器检测
❖ （五）红外线摇控发射器检测
❖ （六）音频电平测量
❖ （七）电容测量
❖ （八）电感测量
❖ （九）晶体管放大倍系数测量
❖ （十）电池电量测量
❖ （十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
❖ （十二）标准电阻箱应用
❖ （十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
❖ 1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将红外线发射器的发射关垂直对准 表盘左下方接收窗口，（偏差不大于±5°），
❖ 2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
❖ 1.电压、电流档数值可以直接读取 ❖ 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: ❖ 0、2、4、6、8、10数字 ❖ 然后计算每个小格的数值 ❖ 2-0=2÷10（0到2之间所分的份数）=0.2 ❖ 即每个小格0.2V ❖ 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: ❖ 0、10、20、30、40、50数字 ❖ 然后计算每个小格的数值 ❖ 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V ❖ 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 ❖ 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)
4
万用表使用口块
❖ 一看------拿起表笔看档位 ❖ 二扳------对应电量扳到位 ❖ 三试------瞬间偏摆试档位 ❖ 四测------测量稳定记读数 ❖ 五复位---放下表笔及复位
5
六-MF-47型万用表13个基本参数测量方法
❖ （一）直流电流测量
❖ （二）交、直流电压测量
❖ （三）直流电阻测量
❖ （四）通路蜂鸣器检测
❖ （五）红外线摇控发射器检测
❖ （六）音频电平测量
❖ （七）电容测量
❖ （八）电感测量
❖ （九）晶体管放大倍系数测量
❖ （十）电池电量测量
❖ （十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
❖ （十二）标准电阻箱应用
❖ （十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
❖ 1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将红外线发射器的发射关垂直对准 表盘左下方接收窗口，（偏差不大于±5°），
❖ 2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
❖ 1.电压、电流档数值可以直接读取 ❖ 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: ❖ 0、2、4、6、8、10数字 ❖ 然后计算每个小格的数值 ❖ 2-0=2÷10（0到2之间所分的份数）=0.2 ❖ 即每个小格0.2V ❖ 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: ❖ 0、10、20、30、40、50数字 ❖ 然后计算每个小格的数值 ❖ 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V ❖ 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 ❖ 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)

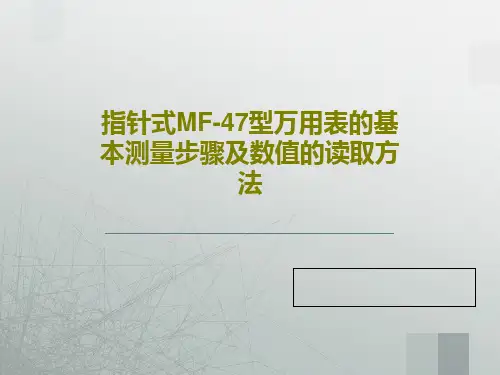

指针式MF-47型万用表的基本测量步骤及数值的读取方法PPT幻灯片课件
（四）通路蜂鸣器检测
（五）红外线摇控发射器检测
（六）音频电平测量
（七）电容测量
（八）电感测量
（九）晶体管放大倍系数测量
（十）电池电量测量
（十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
（十二）标准电阻箱应用
（十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将差不大于±5°），
2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
1.电压、电流档数值可以直接读取 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: 0、2、4、6、8、10数字 然后计算每个小格的数值 2-0=2÷10（0到2之间所分的份数）=0.2 即每个小格0.2V 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: 0、10、20、30、40、50数字 然后计算每个小格的数值 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)
指针式万用表的基本测量步骤及数值 的读取方法
（一）万用表的基本测量步骤
1.将万用表水平放置； 2.机械调零； 3.根据测量参数要求插入黑、红表笔； （黑表笔接公用端-COM） （红表笔接+、2500V、10A、mA） 4.选择合适的档位及量程（电压、电流、电阻等）； 5.如果选择欧姆档还应进行欧姆调零； 6.将万用表两表笔连接于被测电路中;
万用表—MF47使用常识(易懂图文)
万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。
表头中间下方的小旋钮为机械零位调节旋钮。
表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。
1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。
1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。
1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。
2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。
检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。
3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。
当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。
根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。
3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。
4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。
当被测电流数值范围不确定时，应先选用较高的量程。
把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。
根据测出电流值，再逐步选用低量程，保证读数的精度。
MF47万用表的使用之测量电阻PPT
示图2
指针如果停在中线附近,说明档
位合适！！
h
4
二） 、连接电阻测量
正确的测量方法
不正确的测量方法
因为造成了人体电 阻与被测电阻并联
h
0
1k
调零
5
h
6
四） 、档位复位
将档位开关打在交流电压最大档。
h
7
总结归纳:
测量电阻的步骤:
1、机械调零 2、选择合适的档位 3、连接电阻进行测量 4、读数 5、测量完毕，将量程选择开关调到交流电压最大档

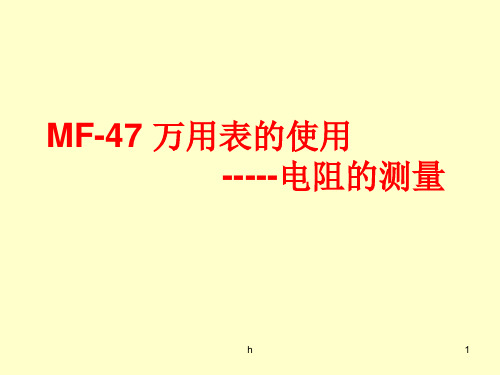

MF-47 万用表的使用 -----电阻的测量
h
1
电阻的测量方法
一） 、使用前的准备
1、上好电池 2、插好表笔。 “－”黑；“＋”红 3、机械调零：
机械调零旋钮
h
2
4、档位的选择(欧姆档） 第一步：初选倍率
一般情况将开关拔在RX100或RX1K的位置进行初测。 第二步：欧姆调零
h
3
第三步：试测并选择合适的档位
h
8
作业布置:
任意选择3件电阻元件进行电阻测量，记录好元 件名称，刻度值，倍率数据
h
9
h
10
图解指针式万用表MF-47的使用方法
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
（因为表盘中部区域测量更精确）。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。
指针式MF-47型万用表的基本测量步骤及数值的读取方法
• 注意：
• 1.每次测量后应将电容彻底放电后再进行测量，否则测量误差将 增大。
• 2.有极性电容应按正确极性接入，否则测量误差及损耗电阻将增
•电C（容大单μ档。位f）位换算C关× 0系.1：
C× 1
C× 10
C× 100
C× 1K
C× 10K
•测量1法范拉围 （1F0）00=pf1—000000.001微μf法-- （μ0.1Fμ）f –（百万1μ）f –
倍率值
• 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值 乘C×10K)
万用表使用口块
• 一看------拿起表笔看档位 • 二扳------对应电量扳到位 • 三试------瞬间偏摆试档位 • 四测------测量稳定记读数 • 五复位---放下表笔及复位
六-MF-47型万用表13个基本参数测 量方法
高压。测量时，开关应放在50μA位置上，高压探头的
红黑插头分别插入“+”“-”插座中，接地夹现电视机金属
底板连接，而后握住探头进行测量。
• 单位换算关系：
LN
LN
测 量 相 电 压
L1 L2
测 量 线 电 压
测 量 直 流 电 压
（三）直流电阻测
量
•
1.装上电池（R14型2#1.5V及6F22型9V各一只）转
• 1KA=1000A
（二）交、直流电压测量
•
1.测量交流10～1000V或直流0.25～1000V时，转动
开关至所需电压档。测量交直流2500V时，开关应分别
旋至交直流1000V位置上，而后将表笔跨接于被测电路
两端（并联）。
•
2.测量交流10V电压时，读数请看交流10V专用刻度

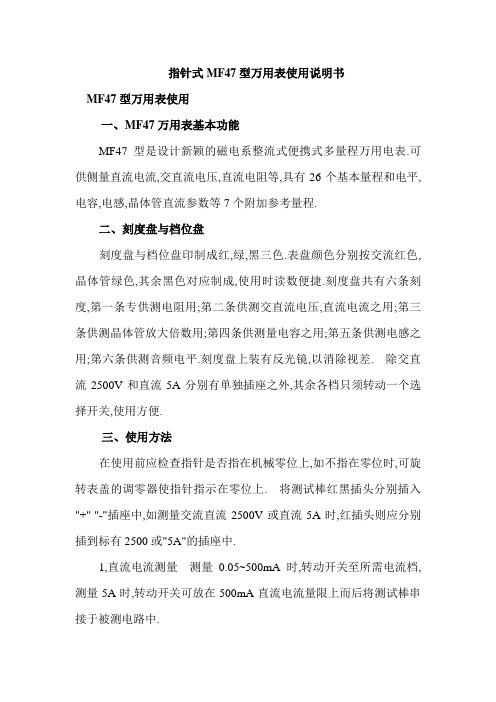

MF47型万用表使用说明
MF47型万用表使用说明.txt你不能让所有人满意，因为不是所有的人都是人成功人士是—在牛B的路上，一路勃起你以为我会眼睁睁看着你去送死吗？我会闭上眼睛的指针式MF47型万用表使用说明书MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域. 测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即 V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极.万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V 的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz)-500V-1000V-2500V(45-65Hz)4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中心刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指示值的百分数计算音频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放大倍数电感20~1000H电容0.001~0.3uf五,注意事项1. 万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.。

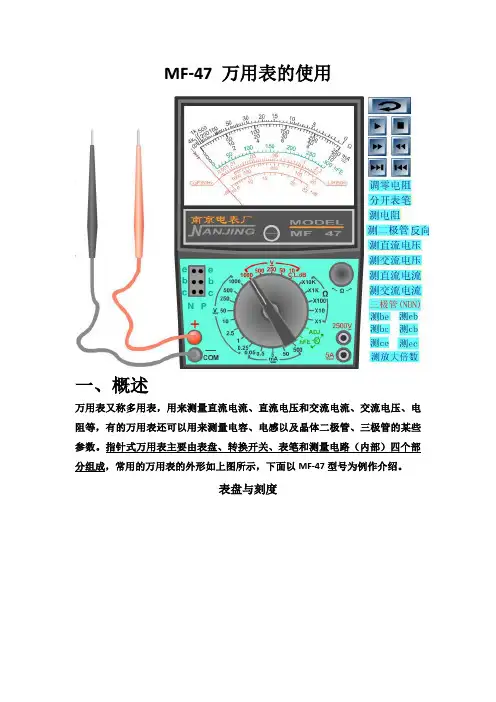

MF47万用表的使用电阻和电压测量
MF-47 万用表的使用一、概述万用表又称多用表，用来测量直流电流、直流电压和交流电流、交流电压、电阻等，有的万用表还可以用来测量电容、电感以及晶体二极管、三极管的某些参数。
指针式万用表主要由表盘、转换开关、表笔和测量电路（内部）四个部分组成，常用的万用表的外形如上图所示，下面以MF-47型号为例作介绍。
表盘与刻度第一条刻度：电阻值刻度（读数时从右向左读）第二条刻度：交、直流电压电流值刻度（读数时从左向右读）二.操作中的注意事项① 进行测量前，先检查红、黑表笔连接的位置是否正确。
红色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测量直流电量时会因正负极的反接而使指针反转，损坏表头部件。
② 在表笔连接被测电路之前，一定要查看所选挡位与测量对象是否相符，否则，误用挡位和量程，不仅得不到测量结果，而且还会损坏万用表。
在此提醒初学者，万用表损坏往往就是上述原因造成的。
③ 测量时，须用右手握住两支表笔，手指不要触及表笔的金属部分和被测元器件。
④ 测量中若需转换量程，必须在表笔离开电路后才能进行，否则选择开关转动产生的电弧易烧坏选择开关的触点，造成接触不良的事故。
⑤ 在实际测量中，经常要测量多种电量，每一次测量前要注意根据每次测量任务把选择开关转换到相应的挡位和量程，这是初学者最容易忽略的环节。
三、使用方法（一） 、使用前的准备 1、上好电池(注意电池正负极) 2、插好表笔。
“－”黑；“＋”红 3、机械调零：万用表在测量前，应注意水平放置时，表头指针是否处于交直流挡标尺的零刻度线上，否则读数会有较大的误差。
若不在零位，应通过机械调零的方法（即使用小螺丝刀调整表头下方机械调零旋钮）使指针回到零位。
4、量程的选择: 第一步:试测先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在RX100或RX1K 的位置进行初测,然后看指针是否停在中线附近,如果是,说明档位合适。

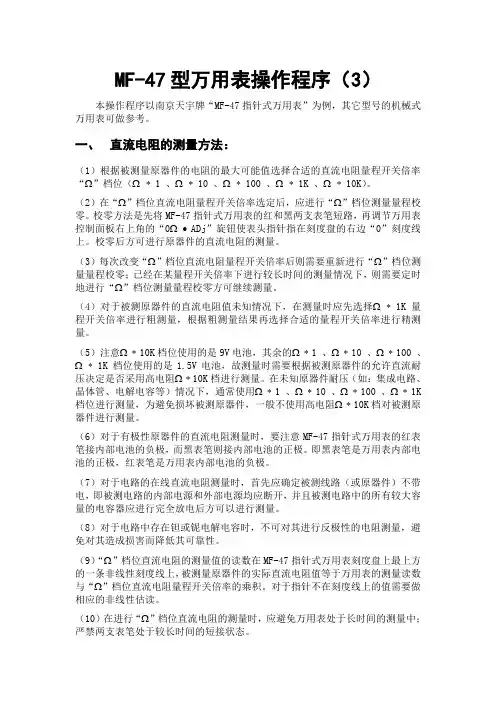

MF-47万用表操作程序(3)
MF-47型万用表操作程序（3）本操作程序以南京天宇牌“MF-47指针式万用表”为例，其它型号的机械式万用表可做参考。
一、直流电阻的测量方法：（1）根据被测量原器件的电阻的最大可能值选择合适的直流电阻量程开关倍率“Ω”档位（Ω*1、Ω*10 、Ω*100 、Ω*1K 、Ω*10K）。
（2）在“Ω”档位直流电阻量程开关倍率选定后，应进行“Ω”档位测量量程校零。
校零方法是先将MF-47指针式万用表的红和黑两支表笔短路，再调节万用表控制面板右上角的“0Ω∙ ADj”旋钮使表头指针指在刻度盘的右边“0”刻度线上。
校零后方可进行原器件的直流电阻的测量。
（3）每次改变“Ω”档位直流电阻量程开关倍率后则需要重新进行“Ω”档位测量量程校零；已经在某量程开关倍率下进行较长时间的测量情况下，则需要定时地进行“Ω”档位测量量程校零方可继续测量。
（4）对于被测原器件的直流电阻值未知情况下，在测量时应先选择Ω*1K 量程开关倍率进行粗测量，根据粗测量结果再选择合适的量程开关倍率进行精测量。
（5）注意Ω*10K档位使用的是9V电池，其余的Ω*1、Ω*10 、Ω*100 、Ω*1K 档位使用的是1.5V电池，故测量时需要根据被测原器件的允许直流耐压决定是否采用高电阻Ω*10K档进行测量。
在未知原器件耐压（如：集成电路、晶体管、电解电容等）情况下，通常使用Ω*1、Ω*10 、Ω*100 、Ω*1K 档位进行测量，为避免损坏被测原器件，一般不使用高电阻Ω*10K档对被测原器件进行测量。
（6）对于有极性原器件的直流电阻测量时，要注意MF-47指针式万用表的红表笔接内部电池的负极，而黑表笔则接内部电池的正极。
即黑表笔是万用表内部电池的正极，红表笔是万用表内部电池的负极。
（7）对于电路的在线直流电阻测量时，首先应确定被测线路（或原器件）不带电，即被测电路的内部电源和外部电源均应断开，并且被测电路中的所有较大容量的电容器应进行完全放电后方可以进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图解指针式万用表MF-47的使用方法
尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表
MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图
万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构（1）一指针万用表的表盘
如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体
上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极
管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图
（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
（因为表盘中部区域测量更精确）。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。
2、用指针万用表测量直流电压将功能旋转到直流电压挡，选择合适的量程。
当被测电压数值范围不清楚时，可以选用较高的量程挡，不合适时再逐步选用低量程挡，使指针停在满刻度的2/3为宜。
把万用表并接到被测电路上，红表笔接测电压的正极，黑表笔接被测电压的负极。
不能接反，如果接反了万用表指针将会向左偏转，如下图所示。
（1）把转换开关拨到流电压挡，估计待测电压值，如果
不确定待测电压值的范围需选择最大量程，待粗测量待测电压的范围后改用合适的量程。
（2）将万用表并接到待测电路上，黑表笔与被测电压的负极连接，红表笔与被测电压的正极连接。
（3）读数，这个要取决于你的量程以及指针的偏转，如下图测量的为充电宝电池（18650)。
由图可知本次测量所选用的量程为0—10V，共10格因此本次测量的读数为4.2V。
3、用指针万用表测量直流电流（1）把转换开关拨到直流电流挡，估计待测电流值，选择合适的量程，如果不确定待测电流值的范围需要选择最大量程，待粗测量待测电流的范围后改用合适的量程（2）断开被测电路，将万用表串接到被测电路中，不要将极性接反。
（3）根据指针稳定时的位置及所选量程，正确读数。
读出待测电流值的大小，如下图万用表的量程为5mA，指针走了一格多，因此本次测量的电流值为1.2mA
4、指针万用表二极管的测量正向电阻测量法（1）首先将功能旋钮拨到欧姆档，选择合适的量程，进行欧姆调零。
（2）将被测二极管两引脚擦拭干净，将万用表红黑两表笔分别接触到两引脚，如此时指针偏转则表明黑表笔所接为该二极管的正极，红表笔所接为该二极管的负极（因为欧姆档使用万用表内部电池供电，电池所接的正极正是万用表的黑表笔插孔，负极接的正是万用表的红表笔插孔）如果表盘并
未偏转则将两表笔调换后再次测量及可。
（3）读数，读数方法和电阻读数方法一样，表所测量的值为该二极管的正向电阻。
上图为普通二极管测量
上图为发光二极管的测量5、使用指针万用表(hFE)功能测量三极管（1）首先我们将万用表功能旋钮拨到Rx10（hFE）档，将红黑两表笔短接进行欧姆调零，以确保读数的精准（2）将待测三极管分别插如表体的两个（hFE）三极管插孔一个为NPN三极管插孔一个为PNP 三极管插孔，直到表针向右偏转的时候停下进行读数。
（3）读数，表针偏转时我们所插如的孔所标注的类型就是该三极管的类型，三个孔所标识的字母就是三极管的三个电极，分别为cbe（集电极，基极，发射极）表盘中(hFE)所指的读数为该三级管的放大系数。
如下图所示，由图可知该三极管为NPN型，引脚排列为ebc（发射极，基极，集电极），该三极管的放大系数为300
6、使用指针万用表测量电容（1）同样将万用表功能旋钮拨到欧姆档，选择合适的量程，然后短接红黑两表笔短接进行欧姆调零以保证读数的精准。
（2）首先用一表笔短接待测电容将电容中的电放掉，然后将黑表笔接到有极性电容的正极，红表笔接负极（无极电容不需要分别正负极）不要接反，这时表盘会向右偏转，然后慢慢的归零表明该电容基本正
常，如果表针回转后指示的阻值很小说明该电容以击穿，如果表针无偏转则表明该电容以发生开路。
电容放电如图：（3）读数，一个正常的电容指针偏转最大时为该电容的容量（这个过程需要多测量几次才能看清楚，因为达到最高后表针会慢慢归零）表盘C(UF）处所示为电容容量，读数时将倍数乘以指针的指数及可（注意：测量电容时的倍数和电阻时的正好相反，电阻时Rx1是x1而电容却是x10倍，电阻时Rx10k在测量电容时为Rx1）如下图所示，被测电容基本正常，首先偏转到最大后慢慢回到零位，该电容的容量读数方法为2.5x10=25uf
7、指针万用表频率的测量（1）将万用表功能旋钮拨到直流电压档，直流电压档的第二功能是频率的测量，最大的测量频率为9M（2）将红黑表笔插如对应的插孔中，接入待测频率源（3）待表针稳定下来后进行读数
四、指针式万用表使用时注意事项1、如果长时间不用时，需要将电池取出，以免电池漏液腐蚀表内器件。
2、测量电流于电压时不能拨错档位，如果误用电阻档或电流档测量电压，极容易将万用表烧毁。
3、测量电流和电压时，要注意正负极性，发现表针反转则应立即调换表笔，以免表针的损坏4、如果不知道被测电流或电压的范围，应采用最高量程，然后更据测出的大致范围改换小量程来提高精度，避免将万用表烧毁5、在测量是万用表需要水平放置，以
免应为倾斜而造成的误差。
磁场变化同样会影响测量结果，测量时请注意。
6、在万用表对待测物进行检测时，不能用手去触摸表笔的金属部分，因为人是导体会分走一部分电信号使测量数据失真，这样对人体一样是不安全的。
7、不能在测量的同时进行档位的转换，尤其是在高电压或大电流的测量情况下更要注意，否则可能损坏万用表。
如需要换挡，需要断开表笔，换挡后再从新测量。
