电接点温度表

电接点双金属温度计-全球百科
双金属温度计是工业生产中常用的温度测量仪表，它利用2种热膨胀系数不同的金属片组合在一起，一端固定，当温度发生变化时，因2种金属片的膨胀程度不同带动指针偏转在表盘上指示温度。

双金属温度计的测量范围为-80～500℃，具有响应速度快、体积小和安全稳定的优点。

电接点双金属温度计是双金属温度计的特殊形式，它在一般指示型双金属温度计的基础上安装电气接触装置，达到自动控制和报警的功能，适合中低温气态和液态介质温度的测量，具有直观方便、安全可靠、使用寿命长的优点，主要应用于化工、石油、加工铸造等领域。

双金属温度计的电接点装置是温度达到特定值产生开/关动作的元件，由温度敏感元件和动作开关组成，具有控制、保护和限制的作用。

当电接点双金属温度计的传感器感受温度发生变化时带动电接点装置的触点变化，当其与上下限触点接触或断开时，电路中的继电器动作，从而实现自动控制或报警的功能。

设定点误差和设定点切换差是电接点双金属温度计的重要的计量特性。

不同于常规的检定校准，该测量过程是在动态的情况下完成的，即恒温槽工作区内的温度以特定的变化速率处于升温或降温的过程中，得到电接点装置接通或断开的情况。

在该过程中，2个重要影响参量分别是测量用标准温度计的响应时间和恒温槽的温度变化速率。

嘉可仪表生产的温度仪表种类齐全，主要有双金属温度计、电接点双
金属温度计、pt100热电阻、铠装热电偶、耐磨热电偶、一体化温度变送器、导轨式温度变送器、数显温度计、就地温度显示仪、温湿度变送器、温湿度显示屏等。

文件制修订记录1.0 目的：保证公司在用电接点温度计示值准确，通断动作正常。

2.0 适用范围：本规程适用于公司内量程范围0—100℃以内的电接点温度计。

3.0 标准器：二等标准水银温度计，水浴锅，万用表。

4.0 校准4.1 外观检查4.1.1 温度计玻璃应光洁透明，不得有裂痕及影响强度的缺陷，在标尺范围内不得有影响读数的缺陷，毛细管不得有显见的弯曲现象，其孔径应均匀。

正面观察温度计时，液柱应有最大的宽度，毛细管与感温泡连接处应呈圆滑弧形，不得有缩颈现象，管壁内应清洁无杂质，内标式温度计套管内不得影响读数的碎玻璃片及其它杂质。

4.1.2 温度计中填充的感温液体必须纯洁，无气泡和其它杂质，液柱不得中断、倒流、自流，上升时不得有显见的停滞、跳跃现象。

4.1.3 温度计标尺的分度线与毛细管的中心线相垂直，分度线、数字和其它标志应清晰准确。

内标式温度计毛细管应处于标尺板纵轴中央，不得有显见的偏斜。

4.1.4 温度计应有以下标志：表示国际温标的符号℃，制造厂名，制造年月，编号及浸没方式。

4.2 示值准确性校准4.2.1 一般选取全范围内均匀分布的几点，以常使用点为主。

4.2.2 调节磁钢将温度计设定在所校下限点，将万用表打至电阻×1档，黑红表笔分别接至电接点温度计输出接线上，此时万用表电阻应为无穷大。

4.2.3 将标准温度计与被检温度计依次垂直插入水浴锅中，控制水浴锅温度，使水温控制在被校点±0.5℃时进行读数，先读标准器后读被校温度计。

同时观察万用表电阻指示应为0。

然后依次方法向上逐点校验，读数时视线应与液柱弯月面的最高点相切，读数时可估计到分度值的1/10。

6.0记录表格电接点温度计校准记录表。

温度仪表工作原理及安装注意事项1、双金属温度计工作原理：双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

这种仪表的测温范围一般在-80℃～+500℃间，允许误差均为标尺量程的1.5%左右。

分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

①轴向型双金属温度计：指针盘与保护管垂直连接。

②径向型双金属温度计：指针盘与保护管平行连接。

③135°向型双金属温度计：指针盘与保护管成135°连接。

④万向型双金属温度计：指针盘与保护管连接角度可任意调整。

选型与使用：在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。

除此之外，还要重视性价比和维护工作量等因素。

此外，双金属温度计在使用过程中应注意以下几点：A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。

B、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。

C、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。

D、温度计在正常使用的情况下应予定期检验。

一般以每隔六个月为宜。

电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。

E、仪表经常工作的温度最好能在刻度范围的1/3～2/3处。

2、压力式温度计工作原理：压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。

目录一、编制依据 (1)二、作业任务 (1)三、作业准备及作业环境条件 (2)四、施工进度安排 (3)五、作业方法及施工要求 (3)六、作业质量标准及检验要求 (10)七、职业安全卫生与环境管理 (10)八、绿色工程管理措施 (10)九、强制性条文 (11)十、创优措施 (11)十一、应急预案 (12)热控仪表校验作业指导书一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》（热控部分）(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》 (86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》 (DL/T5210.4-2009)。

1.6 《电力建设安全工作规程》（火力发电厂部分）1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准（2001年版）》1.9 《火力发电厂技术标准（计量标准）》。

1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程，本工程由大唐集团建设，其中2号机组由湖北省火电二公司承担安装及单体调试工作，总体设计由新疆电力设计院设计。

锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。

为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。

汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。

发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量2号机组系统中所有工业用热电偶、热电阻校验，弹簧管压力表校验，双金属温度计校验，压力、差压变送器校验，压力、差压及液位开关等校验。

什么是电接点温度表电接点温度表是在普通温度表中，装有可移动的铂丝电极，当温度升至规定值时，水银柱与铂丝电极接触，电路被接通，发出控制信号。

电接点温度表按测温范围分为o～50℃、o～100℃、o～200℃和0～300℃几种，分度值小则误差小。

电接点温度表是用于塑料注塑机或塑料再生机的一种电接点温度表温度控制系统原理图。

预热环RL。

和熔化加热环RL：各安装一套恒温控制系统，t。

、t。

为电接点水银温度表，分别安装在距RL，、RLz各为10～20cm的机体护板上进行间接测温。

开始工作时，RL，和RL。

的温度低于t。

和t。

的温度设定值，t。

和t。

未接通，继电器KA，和KA：不动作，常闭触点KA：使双向晶闸管VTz触发导通，而VT，因常开触点KA。

未闭合而阻断，接触器KM。

不动作，其常闭触点KM。

.。

闭合，因此RL，和RL。

均通电加热，指示灯HL，和HL。

亮。

随着通电加热，RL。

和RLz的温度升至t，的设定值时，t。

内的水银柱与铂丝电极接通，使继电器KA。

通电动作，它的常开接触点KA。

接通双向晶闸管VT，的触发控制电路，使VT，触发导通，交流接触器KM：通电动作，它一方面使接触器KM。

通电并自锁，于是给料电机工作，向机内送入新料;同时常闭触点KM。

.。

打开，使RL。

停止加热，指示灯HL。

灭。

随着新料的送入，RL。

温度下降，t。

水银柱也收缩下降，当水银柱面离开铂丝电极尖端时，t，断开，继电器KA，失电，串联在VT·触发电路中的常开触点KA。

打开，VTi因失去触发信号而阻断，接触器KM。

失电，其常闭触点KMz.z闭合，RL。

又通电加热。

如此反复循环，使RL。

温度基本不变。

RLz的工作过程与RL。

类似，但VT：的触发回路中接入的是KA。

的常闭触点，当RL。

的联在VTl触发电路中的常开触点KA。

打开，VTi因失去触发信号而阻断，接触器KM。

失电，其常闭触点KMz.z闭合，RL。

又通电加热。

如此反复循环，使RL。

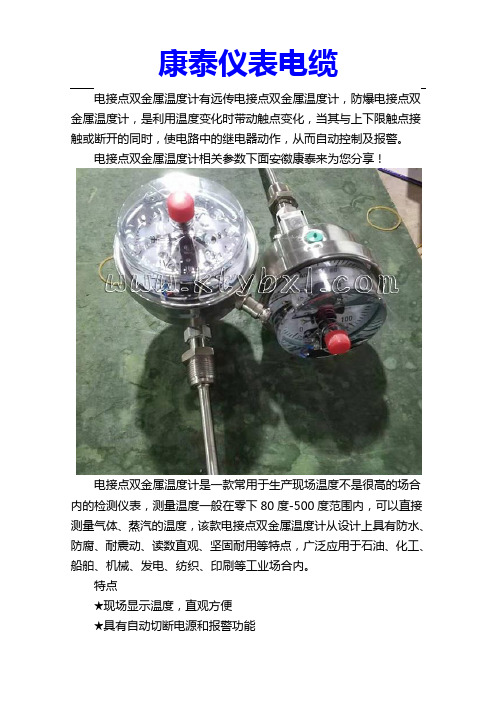

电接点双金属温度计有远传电接点双金属温度计，防爆电接点双金属温度计，是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制及报警。

电接点双金属温度计相关参数下面安徽康泰来为您分享！电接点双金属温度计是一款常用于生产现场温度不是很高的场合内的检测仪表，测量温度一般在零下80度-500度范围内，可以直接测量气体、蒸汽的温度，该款电接点双金属温度计从设计上具有防水、防腐、耐震动、读数直观、坚固耐用等特点，广泛应用于石油、化工、船舶、机械、发电、纺织、印刷等工业场合内。

特点★现场显示温度，直观方便★具有自动切断电源和报警功能★安全可靠，使用寿命长★多种结构形式，可满足不同要求电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器工作，从而自动控制及报警。

温度计型式：1.热套式：普通型双金属温度计特别适合在高温、高压或挥发性有害气体介质内使用，如仪表损坏需要更换时则必须降温、降压或者是停机。

而采用热套型双金属温度计，在仪表损坏需要更换的时候，不必降温、降压、停机，只需要更换仪表机芯即可，企业可实现连续生产。

2.万象型：除具有角型直型功能外并能由角型或者是直型转化为角型可由用户任意无级调角，所用波纹管及结构件材质为不锈钢，故使用方便耐腐性能好。

3.角型：检测元件轴线与标度盘平面垂直的形式、也称作轴向型。

4.直型：检测元件轴线与标度盘平面水平的形式、也称作径向型。

安徽康泰电气有限公司生产的仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等，电线电缆包括:电力电缆、耐高温电缆、硅橡胶电缆、各种电机引接线、变频电缆、矿物绝缘电缆、计算机电缆、仪表电缆、交联电缆、耐火电缆、扁平电缆、镀银线、伴热带、伴热电缆、伴热采样管、机车电缆、防火电缆、船用电缆、补偿导线、补偿电缆、铝合金电缆、丁腈电缆、耐寒电缆、橡套电缆、焊把线、矿用电缆、光伏电缆、风能电缆等产品。

电接点温度表工作原理电接点温度表是一种测量电器设备内部温度的仪器，它可以帮助工程师和技术人员检测设备内部温度和运作状态，以便确保设备不会过热或短路。

本文将分步骤介绍电接点温度表的工作原理，帮助读者更好地了解这种仪器的工作原理。

第一步：传感器电接点温度表的核心部件是传感器。

这种传感器的工作原理是基于热电效应，它可以将温度转换成电压信号。

这个信号被传输到电接点温度表的电路板上，在那里它被处理成一个温度值，并显示在仪表上。

第二步：连接线连接线是传感器和电路板之间的重要组成部分。

这种连接线通常是由火凤凰合金制成的，它是一种高温度材料，具有优异的耐高温特性，能够承受高达800℃的温度。

第三步：电路板电路板是电接点温度表的核心部件之一，它接收传感器发出的信号，并将其转换成数字信号，在仪表上显示出来。

通常，这种电路板采用集成电路设计，具有优异的稳定性和处理能力，能够快速准确地处理传感器发出的信号。

第四步：显示器显示器是电接点温度表的重要组成部分之一，用于显示电器设备内部的温度。

显示器通常采用LCD技术，可以在各种照明条件下提供清晰的显示效果。

显示器的设计通常包括数字显示和单位显示，以便用户了解测量结果。

第五步：电源电源是电接点温度表的另一个核心部件，用于提供运行所需的电能。

通常，这种电源采用锂电池或干电池设计，具有较长的使用寿命和充电能力，方便用户随时更换。

总之，电接点温度表的工作原理是基于传感器将温度转换成电压信号，并通过电路板处理后，在显示器上显示出具体的温度值。

这种仪器通常由传感器、连接线、电路板、显示器和电源等几个部件组成，具有高性能、精确度高等特点，可以有效地帮助工程师和技术人员监测电器设备内部温度和运行状态。

xxxxxxxxxx公司
电接点压力表检定（校验）记录
仪表名称仪表分类统一编号型号规格制造厂家
测量范围精度等级出厂编号分度值外观检查温度湿度标准表统一编号型号规格测量范围精度等级零位误差检定前：检定后：指针偏转平稳性：
示值检定（ Pa）
标准压力值被检表轻敲前的
示值
被检表轻敲后的
示值
轻敲位移示值误差
回程
误差升压降压升压降压升压降压升压降压
最大示值误差：Pa 允许值：Pa 最大轻敲位移：Pa 允许值：Pa
最大回程变差：Pa 允许值：Pa
设定点偏差、切换差( Pa)
设定值
切换值设定点偏差
切换差上切换值下切换值升压降压
最大设定点偏差：允许值：
最大切换差：允许值：
绝缘电阻：
绝缘强度：
检定结果：符合级
备注
检定单位：检定员：复核员：日期：。

电接点玻璃水银温度计安全操作及保养规程1. 引言电接点玻璃水银温度计是一种常见的温度测量工具，广泛应用于工业生产和实验室等领域。

为了确保温度测量的准确性和安全性，正确的操作和保养非常重要。

本文档将介绍电接点玻璃水银温度计的安全操作步骤以及保养规程。

2. 安全操作步骤2.1 穿戴个人防护装备在操作电接点玻璃水银温度计之前，必须穿戴适当的个人防护装备，包括实验服、护目镜、手套等。

这些装备可以提供保护，防止温度计的碎裂、水银泄露或其他意外情况对身体的伤害。

2.2 摇晃温度计在使用电接点玻璃水银温度计之前，应该先轻轻摇晃一下温度计，以确保水银没有粘附在玻璃接点上。

这样可以保证温度测量的准确性。

2.3 将温度计插入测量位置将准备好的电接点玻璃水银温度计缓慢插入到待测量位置中。

一定要小心，避免突然的运动或碰撞，以防止温度计的损坏或水银泄露。

2.4 稳定温度计在确保温度计正确插入测量位置后，需要稳定温度计并等待数分钟，以保证温度计和测量位置之间达到热平衡。

这样可以确保温度测量的精准度。

2.5 读取温度读取温度时，应当将眼睛放置在温度计尺度的与玻璃接点平行的位置，以避免视角错差引起的读数误差。

仔细阅读并记录所示的读数。

2.6 清洁温度计在使用完电接点玻璃水银温度计后，应当及时清洁它。

使用温水洗涤温度计表面，避免使用有机溶剂或腐蚀性物质。

务必彻底清除水银和其他污渍，以防止污染和传播疾病。

3. 保养规程3.1 定期校准为了确保电接点玻璃水银温度计的准确性，需要定期进行校准。

校准间隔时间取决于使用频率和环境条件，通常每半年至一年进行一次。

3.2 防止震动和碰撞在使用和存放温度计时，应避免震动和碰撞。

进一步，可以使用适当的储存箱或仪器架来保护温度计免受损坏。

3.3 避免过度温度和压力电接点玻璃水银温度计具有一定的温度和压力范围。

在使用时，务必遵循温度范围并避免超过电接点玻璃水银温度计的压力限制。

3.4 定期检查和清洁定期检查电接点玻璃水银温度计的表面是否有损坏，如裂纹或污损。
