隧洞施工流程

1、施工程序

施工准备→测量放线→截水天沟的施作→边仰坡开挖→边仰坡支护→洞门超前支护→洞身开挖→施做洞门及端翼墙。

2、施工要求

2.1施工准备

2.1.1确定渣场位置和范围；汽车运输道路的引入和其他运输设施的布置。

2.1.2施工用风、用水、用电设施布置。

2.1.3施工前人员、设备应组织到位。风、水、电应能满足工程施工的需要。技术人员熟悉图纸，制定施工方案指导具体施工人员进行施工。

2.1.4清除洞门口范围内边坡、仰坡以上可能滑塌的表土、危石，不留后患。

2.2施工工艺

2.2.1测量放样

根据复测导线及高程成果，结合现场地形实际情况，放出洞顶截水沟及边仰坡开挖线。

2.2.2 截水天沟的施作

洞顶截水沟位置结合现场实际情况布设，采用人工开挖和人工砌筑，自低处向高处分段开挖和砌筑，并根据现场实际情况进行分段，分段长度应根据天沟坡度确定，一般情况下为15～20m。必须在边仰坡施工前完成，确保坡面稳定。

2.2.3边坡开挖

（1）根据测量放线的位置采取正确的开挖方法。

（2）洞口边仰坡开挖，对于边坡厚度较大的地方采用机械辅助开挖、人工修坡的方式进行。开挖自上而下进行，分层开挖，并每层检查坡度。挖掘机开挖后预留20～30cm进行人工修坡，清除虚土。对于边坡土层较硬的围岩采用人工手持风镐进行凿除。

2.2.4边仰坡支护

边仰坡应边开挖边支护，首先利用风钻钻孔和安装锚杆，然后挂钢筋网，最后喷射混凝土。

2.2.5进洞施工

一般情况下，进洞施工一般分为直接进洞、套拱配合小导管进洞、套拱配合大管棚进洞三种形式。

（1）直接进洞：洞口围岩稳定，可采用微台阶法直接开挖进洞，开挖进尺不宜大于0.5m，并按施工图要求及时施作初期支护。

（2）大管棚和超前小导管进洞：围岩情况较差，可采取套拱配合大管棚和超前小道管开挖进洞。具体施工工艺见大管棚和超前小导管施工工艺。

2.2.6洞门端翼墙施工

洞门端翼墙结构一般为钢筋混凝土结构，采用大块钢模、泵送灌注施工。为保证防水质量。端墙混凝土应一次灌注成型。施工前严格检查、检修搅拌站、混凝土输送车、混凝土输送泵等施工主要设备，避免灌注中发生事故。

合集下载

隧洞专项施工方案

隧洞专项施工方案

`

CB01 施工技术方案申报表

（SGDY[2016]技案002号）

合同名称：西范灌区东扩工程二级总干渠1#隧洞工程施工一标

合同编号：XFGQDK-JZ-TJ-027(2015)

致：山西省水利水电工程建设监理有限公司西范灌区东扩工程项目监理部

我方今提交西范灌区东扩工程二级总干渠1#隧洞工程施工一标SGDY工程的：

□施工组织设计

□施工措施计划

□专项施工方案 □度汛方案

□灾害应急预案 □施工工艺试验方案

□专项检测试验方案 □工程测量施测方案

请贵方审批。

附件：1、隧洞专项施工方案

承 包 人：山西省水利建筑工程局西范灌区东扩

二级总干渠1#隧洞施工一标项目部

项目经理：

日 期： 年 月 日

监理机构将另行签发审批意见。

监理机构：山西省水利水电工程建设监理有限公司

西范灌区东扩工程项目监理部

签 收 人：

日 期： 年 月 日

说明：本表一式 份，由承包人填写。监理机构签收后，发包人 份、设代机构 份、监理机构 份、承包人 份。 `

西范灌区东扩工程二级总干渠1#隧洞工程施工一标

合同编号：XFGQDK-JZ-TJ-027(2015)

隧洞专项施工方案

编制：

审核：

批准：

山西省水利建筑工程局

西范灌区东扩工程二级总干渠1#隧洞工程施工一标项目部

二〇一六年二月

隧洞专项施工方案

一、编制依据

1、《西范灌区东扩工程二级总干渠1#隧洞工程施工一标》合同文件（合同编号：XFGQDK-JZ-TJ-027(2015)）；

2、西范灌区东扩工程二级总干渠1#隧洞工程施工一标设计图纸；

引水隧洞施工方案

引水隧洞施工方案

- 1 - 九 寨 沟 县 汤 珠 河 流 域

顺 和 水 电 站 工 程

引水隧洞开挖与衬砌

施

工

方

案

重庆黄浦建设（集团）有限公司

汤珠河流域顺和水电站工程项目部

二〇一〇年八月十六日 - 2 - 第一章 编制说明

一、编制依据

1、严格按照以下资料进行本工程施工组织文件的编制：

（1.1）、现场实际资料；

（1.2）、有关本工程施工的国家和行业技术标准及规程规范；

（1.3）、设计图纸；

二、编制原则

编制本工程文件及以后后续工作中，我部将在工程质量、安全、进度、环保和水土保持、文明施工等方面，争取创优。

三、执行的技术标准和规程规范

1、除设计文件中特别提出的技术要求外，我部所用的材料、设备，施工工艺和工程质量检验的验收，均严格执行国家和行业颁布的技术标准和规程规范的技术要求进行施工；

2、施工期间，所有标准和规程规范都可能被修订，工程施工中将执行其最新版本；

3、本分部工程施工执行的技术标准和规程规范为：

（3.1）、GBJ107 《混凝土强度检验评定标准》

（3.2）、GB/T5123 《水电站基本建设工程验收规程》

（3.3）、GB/T5144 《水工混凝土施工规范》

（3.4）、DL/T5135-2001《水电水利工程爆破施工技术规范》

（3.5）、GBJ201-83 《土方与爆破工程施工及验收规范》

（3.6）、JGJ63 《混凝土拌和用水标准》

（3.7）、JGJ46-88 《施工现场临时用电安全技术规范》

（3.8）、JGJ59-99 《建筑施工安全检查标准》

（3.9）、SL279-2002 《水工隧洞设计规范》

（3.10）、DL5077-1997 《水工建筑物荷载设计规范》

（3.11）、SL62-94 《水工建筑物水泥灌浆施工技术规范》

- 3 - 四、工程概况

汤珠河属白水江中游右岸一级支流，主源为马家沟，发源于岷山山脉东麓九寨沟县境南部边缘，河源区与九寨沟上游相邻，从西北流向东南，至两河口处接纳勿角沟后始称汤珠河，直抵双河乡附近注入白水江青龙桥规划梯级电站库尾段。根据汤珠河流域自然地理条件及社会经济特点，电站自上而下依次分为：①马家一级---②顺和二级---③松柏三级。这3级电站皆为引水式开发，首、尾次第衔接，其中，马家一级电站闸前蓄水容积具有日调节能力；顺和二级、松柏三级皆为径流式电站。

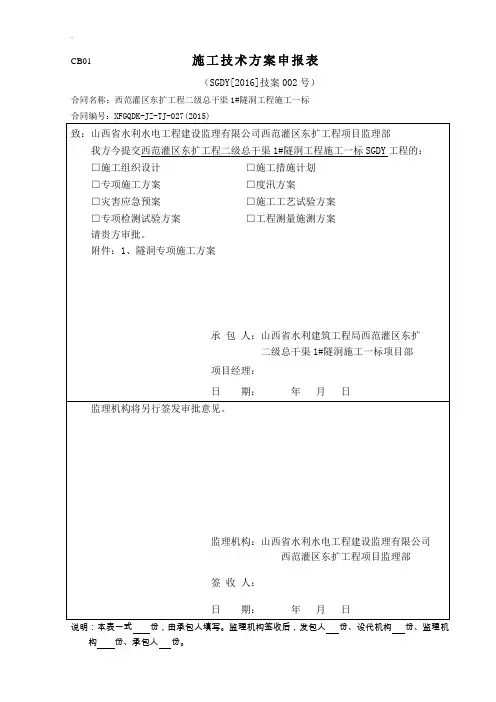

隧洞专项施工方案 2
