高低压开关柜技术方案

  • 格式：docx
  • 大小：52.08 KB
  • 文档页数：24

交

六安生产基地项目

高低压开关柜技术方案

编制： 日期：

审核： 日期：

批准： 日期：

目 录

1. 需求 .......................................................................

1.1 产品介绍及数量 ......................................................................

1.2 用途 ................................................................................

1.3 供应范围 ............................................................................

2. 供货清单 ...................................................................

2.1 主材 ................................................................................

2.2 辅材 ................................................................................

3. 技术要求 ...................................................................

3.1 参考标准 ............................................................................

3.2 环境条件 ............................................................................

3.3 技术参数 ............................................................................

3.4 设备的技术要求 ......................................................................

3.5 其它要求 ............................................................................

4. 时间要求 ...................................................................

4.1 进场安装条件 ........................................................................

4.2 进场安装时间 ........................................................................ 4.3 投入使用时间 ........................................................................

5. 验收 .......................................................................

5.1 质量验收要求 ........................................................................

5.2 其它验收要求 ........................................................................

6. 售后服务 ................................................................... 1. 需求

1.1 产品介绍及数量

本工程一、二期共设一段35kV段，由供电局专线供电。35kV段采用单母线分段接线，带一期负荷，同时预留二期用电负荷的容量（约5700kVA）。

本工程分两期建设，一期投入1台2500kVA、2台2000 kVA、2台1600kVA的干式变压器，设置两个变电所，分别位于主车间和制坯制盖车间。主车间变电所设置1台2500kVA、2台1600kVA的干式变压器，低压采用单母线分段接线，主车间变电所设380/220V低压母线1段、2段、3段。制坯制盖车间变电所设置2台2000kVA的干式变压器，低压采用单母线分段接线，设380/220V低压母线5段、6段，用电负荷分别接在两段低压母线段上。

本工程设一台1000kW的柴油发电机，一期设置一段应急母线段，采用双电源进线，两路电源自动切换。正常情况下由市电供电，在市电失去的情况下，切换到柴油发电机给应急消防、车间照明、厨房等负荷供电。

低压电器的组合保证在发生短路故障时，各级保护电器有选择性的正确动作。低压系统有不少于20%的备用配电回路。

投标方保证提供的设备为全新的、先进的、成熟的、完整的和可靠的，且设备的技术经济性能符合本技术协议的要求。对于属于整套设备运行和功能所必需的部件，即使本合同未列出或数目不足，投标方仍须在执行本合同时自动免费补足。

序号 名 称 型号和规格 单位 数量 备 注

1 35kV工作段

1.1 35kV真空断路器进线柜 KYN61-40.5 台 1 下进下出线

1.2 35kV供电局专用计量柜 KYN61-40.5 台 1 下进下出线

1.3 35kV PT柜 KYN61-40.5 台 1 下进下出线

1.4 35kV 变压器馈线柜 KYN61-40.5 台 5 下进下出线

1.5 35kV站用变馈线柜 KYN61-40.5 台 1 下进下出线

2 35kV高压环网柜

2.1 35kV环网柜 SafePlus-40.5 台 2 下进下出线

2.2 35kV环网柜配套电缆头 P400TB/G 个 4

3 微机综合保护装置

3.1 35kV线路微机保护测控装置 REF615 套 1 3.2 35kV变压器微机保护测控装置 REF615 套 5

4 220V直流电源装置

4.1 100Ah,220V

阀控式免维护铅酸蓄电池成套装置 套 1 下进下出线

1.1.2 低压开关柜及就地动力箱

序号 名 称 型号和规格 单位 数量 备 注

1 低压开关柜 GCK 面 48 下进下出线

2 低压开关柜 GGD 面 1 下进下出线

3 就地动力箱 XL-21 面 304

1.1.3 低压空气绝缘型母线

序号 名 称 型号和规格 单位 数量 备 注

1 35kV高压母线槽 1250A

三相三线制 m 7

2 0.38kV低压母线槽 4000A

三相五线制 m 7

3 0.38kV低压母线槽 3200A

三相五线制 m 10

以上详见招标文件清单。

投标方应向招标方提供必要的备品备件，备品备件应是新品，与设备同型号、同工艺。投标方填写备品备件清单表，如下表:

高压开关柜随机备品备件清单

序号 名 称 型号和规范 单位 数量 生产厂家 备 注

1 照明灯泡 配套 只 2

2 二次插头、插座 配套 套 2 各一套

3 带电显示器 配套 套 2

4 按钮 配套 只 2 红绿各1只

5 控制熔断器 配套 只 2

低压开关柜备品备件清单

序号 名 称 型号和规范 单位 数量 生产厂家 备 注

1 指示灯 个 8 红绿各两个 2 按钮 个 8

投标方应向招标方提供必要的专用工具及仪器，并填写专用工具及仪器清单表，如下表:

高压开关柜专用工具及仪器清单

序号 名 称 型号和规范 单位 数量 备 注

1 VCB转运手车 配套 台 2

2 储能手把 配套 个 2

3 电锁钥匙 配套 把 2

4 门锁钥匙 配套 把 2

5 手车进车摇把 配套 把 2

6 PT车进车轨道 配套 个 2

低压开关柜专用工具及仪器清单

序号 名称 规格和型号 单位 数量 生产厂家

1 钥匙 把 4

2 螺丝刀 一字，十字 套 4

3 多功能扳手 套 4

4 万用表 VC890C 只 4

1.1.7 供应范围

供应商负责将检验合格的产品运送至我司指定地点，安徽省六安市高新技术开发区六安生产基地。

1.2 用途

用于整个厂区生产、生活类负荷的供电。

1.3 供应范围

供货范围包括高压开关柜、环网柜、直流屏、低压开关柜、高低压空气绝缘型母线槽、就地动力柜。

2. 供货清单

2.1 主材

整套KYN61-40.5高压开关柜、SafePlus-40.5kV环网柜、直流屏、GCK低压开关柜、空气绝缘型母线槽、XL-21就地动力柜。

2.2 辅材 随高低压开关柜配套的备品配件和专用工具。

3. 技术要求

3.1 参考标准

BG11022 《高压开关设备通用技术条件》

DL/T404 《户内交流高压开关柜订货技术条件》

GB311 《高压输变电设备的绝缘配合》

GB763 《交流高压电器在长期工作时的发热》

SD/T318 《高压开关柜闭锁装置技术条件》

GB3309 《高压开关设备常温下的机械试验》

GB2706 《交流高压电器动热稳定试验方法》

GB14285-93 《继电保护和安全自动装置技术规程》

GB50060-92 《3~110kV高压配电装置设计规范》

DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》

DL/T5137-2001 《电测量及电能计量装置设计技术规程》

GB50217-94 《电力工程电缆设计规范》

GB/T 7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》

合集下载

高、低压开关柜技术规范书

高、低压开关柜技术规范书

-1-

高、低压柜技术规范书

项目名称：

需 方：

设计单位:

使 用 方:

投 标 方：

2015年7月08日

-2- 一、总则

1.1 本技术规格书适用于XXXXXXXX电项目高、低压配电柜及配电箱等设计、性能、安装和试验等方面规定的技术要求.

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规范书经招、投标双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜，由买卖双方协商确定

二、高压柜部分

1.基本条件

1.1 使用环境条件

10kV铠装中置移开式交流金属封闭开关设备（KYN28–12）满足如下使用环境 :

海拔高度 :小于1000 米

大气压力：年平均气压 904.8 mbar

相对湿度：年平均 52 % -3- 年平均气温： 19℃

绝对最高温度 38.9 ℃

绝对最低温度 -30 ℃

风速及风向： 年平均风速 2.6 m/s,

主导风向：

年平均降雨量 453.4 mm

最大积雪深度 110mm

最大冻土深度 1.46 mm

地震烈度： 7度

高、低压开关柜、直流屏技术要求

高、低压开关柜、直流屏技术要求

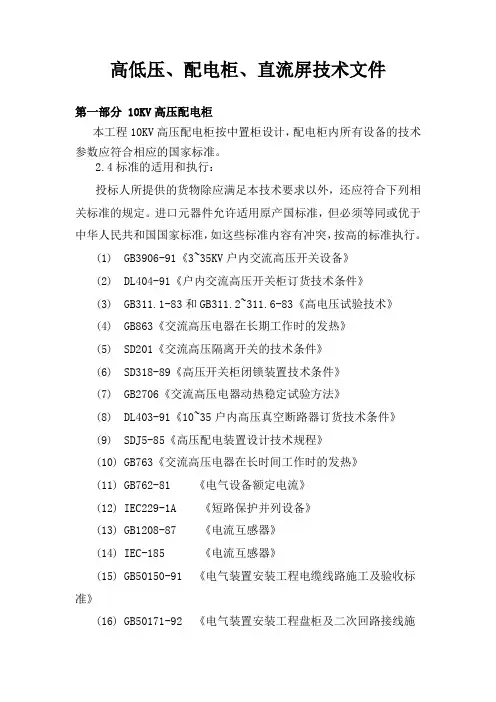

高低压、配电柜、直流屏技术文件

第一部分 10KV高压配电柜

本工程10KV高压配电柜按中置柜设计，配电柜内所有设备的技术参数应符合相应的国家标准。

2.4标准的适用和执行：

投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定。进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。

(1) GB3906-91《3~35KV户内交流高压开关设备》

(2) DL404-91《户内交流高压开关柜订货技术条件》

(3) GB311.1-83和GB311.2~311.6-83《高电压试验技术》

(4) GB863《交流高压电器在长期工作时的发热》

(5) SD201《交流高压隔离开关的技术条件》

(6) SD318-89《高压开关柜闭锁装置技术条件》

(7) GB2706《交流高压电器动热稳定试验方法》

(8) DL403-91《10~35户内高压真空断路器订货技术条件》

(9) SDJ5-85《高压配电装置设计技术规程》

(10) GB763《交流高压电器在长时间工作时的发热》

(11) GB762-81 《电气设备额定电流》

(12) IEC229-1A 《短路保护并列设备》

(13) GB1208-87 《电流互感器》

(14) IEC-185 《电流互感器》

(15) GB50150-91 《电气装置安装工程电缆线路施工及验收标准》

(16) GB50171-92 《电气装置安装工程盘柜及二次回路接线施工及验收规范》

(17) GB50303-2002 《建筑电气工程施工质量验收规范》

(18) 国家现行包装运输标准。

凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准。

一、高压配电柜型号和技术要求详见本工程电气设计说明及电施图

二、技术参数：

1、额定工作电压：10KV

高低压开关柜配电箱安装工程施工方案

高低压开关柜配电箱安装工程施工方案

高低压开关柜配电箱安装工程施工方案

一、施工前准备：

1.完成工程项目设计，包括开关柜和配电箱的布置方案、接线方案等。

2.准备施工所需材料和工具，包括开关柜、配电箱、电缆、连接器、隔离开关、断路器、电缆桥架等，并做好材料及工具的验收。

3.制定施工计划，确定施工队伍，明确各个施工环节的责任和时间安排。

4.进行安全交底，讲解施工过程中的安全注意事项，确保施工人员具备相关的安全意识和操作技能。

二、施工过程：

1.布置工程现场，保证施工区域的整洁与通风，并设置临时用电设备和灯具。

2.根据设计要求，对开关柜和配电箱进行安装定位，并用水平仪进行水平校验，保证安装的平稳稳定。

3.根据施工图和接线方案进行电缆的敷设，并注意电缆的绝缘保护和防护措施。

4.将电缆连接到开关柜和配电箱的接线端子上，并进行认真的接线连接，保证连接的稳固可靠。

5.安装隔离开关、断路器等设备，按接线方案进行额定电流的设置，并进行额定电流的测试和调整。

6.进行电力线路的接地工作，确保电力线路的安全可靠。 7.安装配电箱的电流互感器，并进行换流器的设置和测试，保证电流的准确读取。

8.进行开关柜和配电箱的检查工作，包括外观检查、连接端子的紧固检查、设备功能的检查等，并做好记录工作。

9.进行设备验收工作，将施工完成的开关柜和配电箱进行经过电气技术人员的检验和测试，并确保设备的性能符合要求。

三、施工后的收尾工作：

1.清理施工现场，将施工过程中产生的垃圾、废弃物等及时清理清除，并做好分类处理。

2.检查施工区域的用电设备和配电箱的线路是否有松动、漏电、短路等情况，并进行必要的修复和调整。

3.整理施工资料，包括施工完成记录、设备使用说明书、施工图纸、设备合格证书等，并做好备份和保存工作。

4.进行工程竣工验收，并进行相关的报告和档案整理工作。

5.进行工程的维护和保养工作，包括定期巡检、维护和设备的日常保养等，确保设备的正常运行。

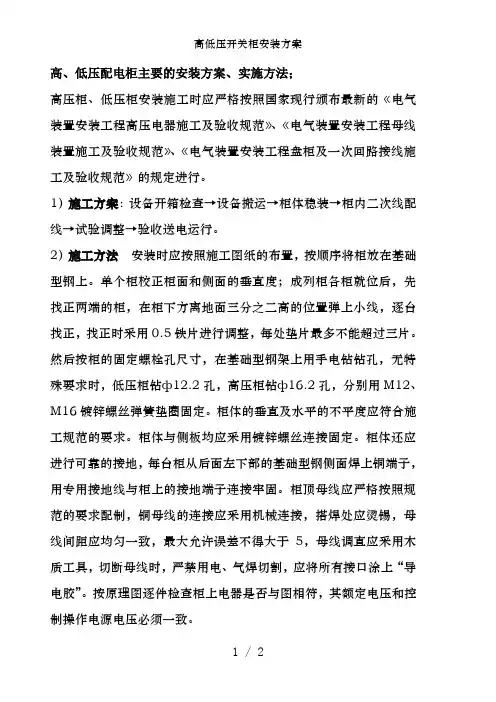

高低压开关柜安装方案
