RoseMirrorHA Agent for Linux

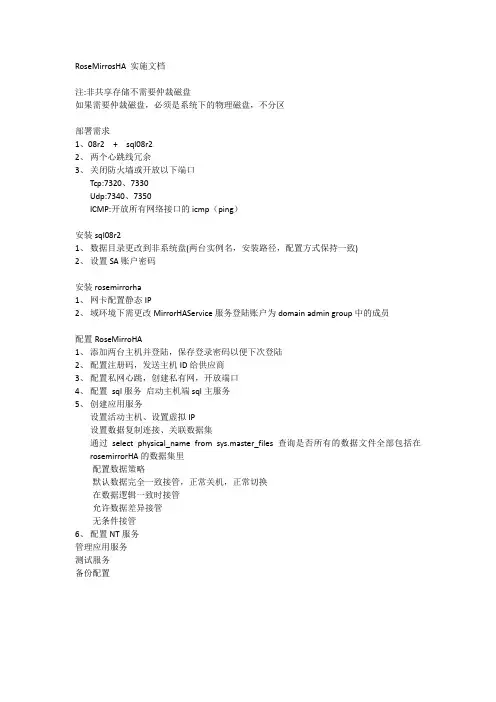

RoseMirrosHA实施文档

注:非共享存储不需要仲裁磁盘

如果需要仲裁磁盘，必须是系统下的物理磁盘，不分区

部署需求

1、08r2 + sql08r2

2、 两个心跳线冗余

3、 关闭防火墙或开放以下端口

Tcp:7320、7330

Udp:7340、7350

ICMP:开放所有网络接口的icmp（ping）

安装sql08r2

1、 数据目录更改到非系统盘(两台实例名，安装路径，配置方式保持一致)

2、 设置SA账户密码

安装rosemirrorha

1、 网卡配置静态IP

2、 域环境下需更改MirrorHAService服务登陆账户为domain admin group中的成员

配置RoseMirroHA

1、 添加两台主机并登陆，保存登录密码以便下次登陆

2、 配置注册码，发送主机ID给供应商

3、 配置私网心跳，创建私有网，开放端口

4、 配置sql服务启动主机端sql主服务

5、 创建应用服务

设置活动主机、设置虚拟IP

设置数据复制连接、关联数据集

通过select physical_name from sys.master_files查询是否所有的数据文件全部包括在rosemirrorHA的数据集里

配置数据策略

默认数据完全一致接管，正常关机，正常切换

在数据逻辑一致时接管

允许数据差异接管

无条件接管

6、 配置NT服务

管理应用服务

测试服务

备份配置

Copyright © Rose Datasystems Inc. All rights reserved

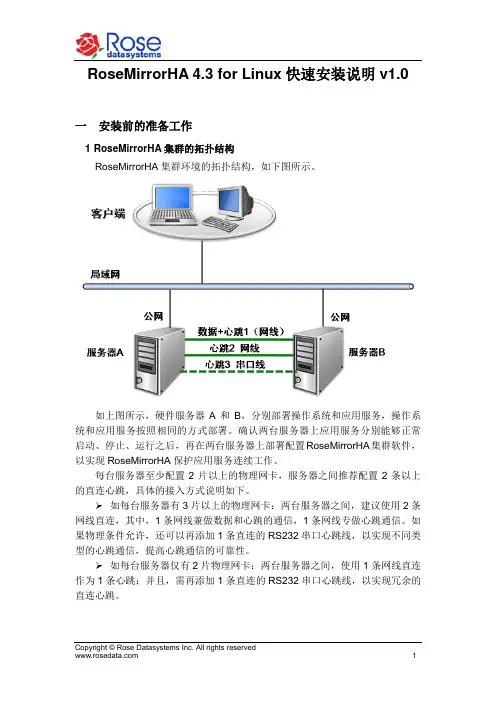

1 RoseMirrorHA 4.3 for Linux快速安装说明v1.0

一 安装前的准备工作

1 RoseMirrorHA集群的拓扑结构

RoseMirrorHA集群环境的拓扑结构，如下图所示。

如上图所示，硬件服务器A和B，分别部署操作系统和应用服务，操作系统和应用服务按照相同的方式部署。确认两台服务器上应用服务分别能够正常启动、停止、运行之后，再在两台服务器上部署配置RoseMirrorHA集群软件，以实现RoseMirrorHA保护应用服务连续工作。

每台服务器至少配置2片以上的物理网卡，服务器之间推荐配置2条以上的直连心跳，具体的接入方式说明如下。

 如每台服务器有3片以上的物理网卡：两台服务器之间，建议使用2条网线直连，其中，1条网线兼做数据和心跳的通信，1条网线专做心跳通信。如果物理条件允许，还可以再添加1条直连的RS232串口心跳线，以实现不同类型的心跳通信，提高心跳通信的可靠性。

 如每台服务器仅有2片物理网卡：两台服务器之间，使用1条网线直连作为1条心跳；并且，需再添加1条直连的RS232串口心跳线，以实现冗余的直连心跳。

Copyright © Rose Datasystems Inc. All rights reserved

2 每台服务器的公网网线接入局域网中的网络交换机（如果物理条件允许，每台服务器公网接入不同的网络交换机，以防止单个网络交换机故障导致整个集群不可用）。

ROSE（双击备份软件）

ROSE HA是美国ROSE Datasystem公司出品的新一代高可用性软件，它可以将UNIX服务器和Windows 服务器组成集群系统，并对服务器进行监控、故障检测、故障恢复，保护运行服务器中的关键性数据服务和网络服务。对于在客户机/服务器环境中的网络及数据库中集成的高可用需求，ROSE HA提供了非常灵活而且适用的解决方案。

主要功能特点

界面友好：ROSE HA 提供了友好直观的图形安装界面和监控管理界面。通过直观而又方便的JAVA Applet管理界面，用户可以交互式地对集群系统进行配置、监控和管理，并可以利用Applet的网络特性，通过网络对系统进行远程管理。

支持Active-Active模式和Active-Standby模式：ROSE 高可用性软件支持Active-Active模式和Active-Standby模式。用户可指定每台服务器的作用（active or

standby），指定要监控的服务和硬件部分，定义指定的服务发生故障后要采取的进一步行动（如是否重新启动该服务、允许的最大启动时间等）。

支持多条心跳路径：可以将网线和RS-232串口线作为在集群系统上运行的ROSE HA的心跳线。配置多条心跳路径可以避免系统的单点故障。

自动切换：当系统出现故障时（如：系统宕机、HA进程/应用进程被杀掉、RS-232/SCSI/网络线缆断开），ROSE HA 将确定由于某种故障而终止的应用，并将这些应用切换到备份服务器上。而故障服务器中未受影响的应用不会被切换，既不会受任何影响。

自动检测：在集群系统的每一台服务器内，ROSE HA 具有两个核心进程，他们互相监控（如：系统宕机、HA进程被杀掉、RS-232、网络、SCSI线缆是否断开），如果其中一个进程失败，另一个进程会立即进行恢复。

其它高可用性能

为了对系统实现有效的保护，要求HA软件要能够检查出可能发生的系统/网络故障。为了构造一个高可靠的集群系统，ROSE HA 从多方面提供了完整的解决方案，包括管理，监控，检测和恢复。

Rose 纯软热备方式简介

概述

随着服务器硬件的发展，服务器性能及内部存储容量等都有个人了大幅提升。服务器在应对主流业务方面提供了强大的能力，为了保证业务数据的连续性及提高客户投资回报率，RoseMirrorHA 提供了基于服务器的纯软高可用性软件，实现了应用高可用及数据镜像的低成本、高效率解决方案。

软件简介

RoseMirrorHA 是在实时数据镜像基础上，实现了不需要共享存储的纯软高可用性系统。在传统高可用性系统中需要通过共享存储来实现数据的共享提升性能，但这也增加了可用性系统的成本。RoseMirrorHA 通过现有的以太网络基础环境，通过 TCP/IP 协议，在两台主机之间实现了数据的实时镜像，不需要额外的硬件投资。在充分利用已有资源的基础上，通过先进的软件技术，实现纯软的高可用性系统。

RoseMirrorHA 高可用性系统，可以对主机的 IP 、应用程序、数据等而下之进行监控和保护，当应用程序或主机发生故障后， RoseMirrorHA 将自动、快速的切换应用到备机，确保应用服务持续和可用性，保证公司业务的持续运行。

RoseMirrorHA 支持 Active/Standby 和 Active/Active 两种模式。在 Active/Standby 的方式中，其中一台主机作为 Active 主机，运行重要的应用程序，向客户端提供各种应用服务，另一台主机作为备机，实时监控 Active 主机运行情况，只有当 Active 主机发生故障后，备机才接管 Active 主机上的应用服务。在 Active/Active 配置方式中，每台主机上运行各自的应用程序。服务器在运行自身的应用服务时，同时也是另一台主机的备机，即两台主机互为备机。

RoseMirrorHA 通过网络在两台主机之间进行实时的数据复制。当 Active 主机发生故障时， RoseMirrorHA 将自动将服务迅速的切换到备机。并在备机镜像数据打基础上，继续为客户端提供业务报务
