电磁干扰与抗干扰技术研究与应用

随着科技的发展，电子设备和技术在我们的生活和工作中扮演越来越重要的角色。然而，随着电子设备数量的增加，电磁干扰也变得越来越明显和普遍。电磁干扰是指在电磁波传输中，通过电磁感应相互作用而产生的信号干扰。这种干扰会影响到电子设备的正常工作，甚至导致严重的设备故障。因此，电磁干扰与抗干扰技术的研究与应用变得至关重要。

1. 电磁干扰的种类与原因

电磁干扰可以分为内部干扰和外部干扰两种类型。内部干扰是指从设备的内部部件中产生的干扰信号，例如磁性存储器、音频放大器、开关电源等。这种干扰通常是由于电子设备内部各部分之间的互相作用或与外部供电系统之间的相互作用等原因引起的。

外部干扰则是来自于设备周围环境的干扰信号，例如雷电、无线通信、电视广播、电网电磁干扰等。这种干扰通常是由于周围环境的各种电子设备和无线电信号产生的电磁场相互作用等原因而产生的。

2. 电磁干扰与设备损坏

电磁干扰严重影响了电子设备的正常工作。在某些情况下，干扰信号的分布和功率可能已经达到了设备的安全工作范围之外，这可能导致设备损坏或火灾等严重后果。因此，减少电磁干扰对于设备的安全和可靠性至关重要。

3. 抗干扰技术

为了减少电磁干扰对电子设备的影响，各种抗干扰技术已经被广泛应用。其中最简单的方法是增加设备的屏蔽。这可以通过使用屏蔽套或屏蔽箱等方式实现。此外，为了减少干扰信号在设备内的传输，可以使用干扰滤波器、诊断器等电路。

4. 抗干扰技术的发展现状

随着电子设备的应用越来越广泛，抗干扰技术也在不断创新和发展。现在，各种新型电子设备和新型信号处理技术广泛应用于抗干扰工作，例如数字信号处理、软件定义收发机和数字信号处理器等。这些新技术不仅可以提高设备的抗干扰能力，而且可以减轻设备本身对其他电子设备和无线信号是否干扰的问题。

5. 抗干扰技术的未来发展趋势

随着电子设备的应用范围不断扩大，抗干扰技术也将迎来进一步的发展。将来，电磁干扰问题将更为复杂，电子设备互相干扰的可能性将增加。针对这些问题，未来抗干扰技术将重点研究如何提高系统的完整性和可靠性，为电子设备的应用提供更高的安全保障。 在电子设备广泛应用的今天，电磁干扰已经成为不可忽视的问题。电磁干扰不仅损害电子设备正常工作，也可能对人体健康产生潜在的威胁。因此，抗干扰技术的研究应该得到更多的重视和关注。

合集下载

GPS干扰与抗干扰技术研究

GPS干扰与抗干扰技术研究

© 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved. GPS干扰与抗干扰技术研究

侯者非1,王学东1,陈国军2

(11哈尔滨工业大学电子与信息技术研究院　黑龙江哈尔滨　150001;21大连通信学院　辽宁大连　116600)

摘　要:GPS能在全球范围内提供精确的位置、速度和时间信息,在军事和民用领域发挥着极其重要的作用。本文在

综合GPS系统的最新发展及GPS系统的自身特点的基础上,从策略、干扰源和GPS接收角度,对GPS的干扰与抗干扰技

术进行了较为深入系统地研究。对干扰的影响程度给出了较为准确的定量分析,并提出了GPS干扰新思路和新方法。

关键词:GPS;导航战;干扰;抗干扰

中图分类号:TN96711;P22814 文献标识码:A 文章编号:1004373X(2004)2309903

ResearchonInterferenceandAntiInterferenceofGPS

HOUZhefei1,WANGXuedong1,CHENGuojun2

(11HarbinInstituteofTechnology,HarbinPolytechnicalUniversity,Harbin,150001,China;21DalianCommunicationsCollege,Dalian,116600,China)

Abstract:TheGPScanprovidetheaccurateposition,speedandtimeinformation,itplaysthemostsignificantroleinthemilitary

andpublicfieldsallovertheworld1BasedonthelatestdevelopmentandthecharacteristicsitselfoftheGPS,theinterferenceandanti

电抗器和电磁干扰滤波器应用技术

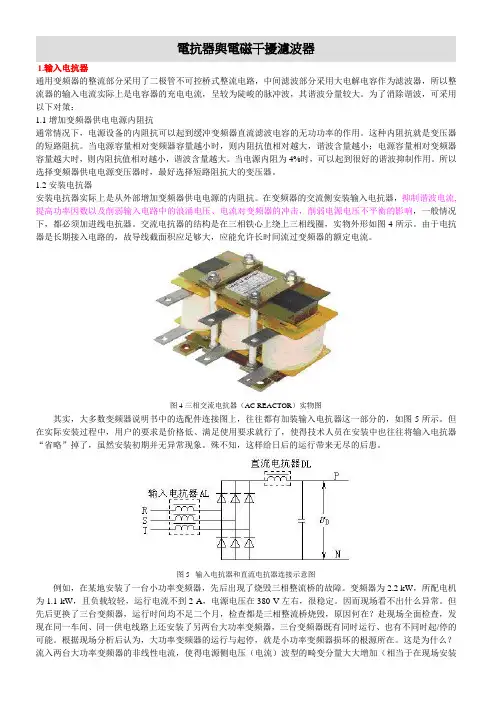

电抗器和电磁干扰滤波器应用技术
