软化水处理设备流程

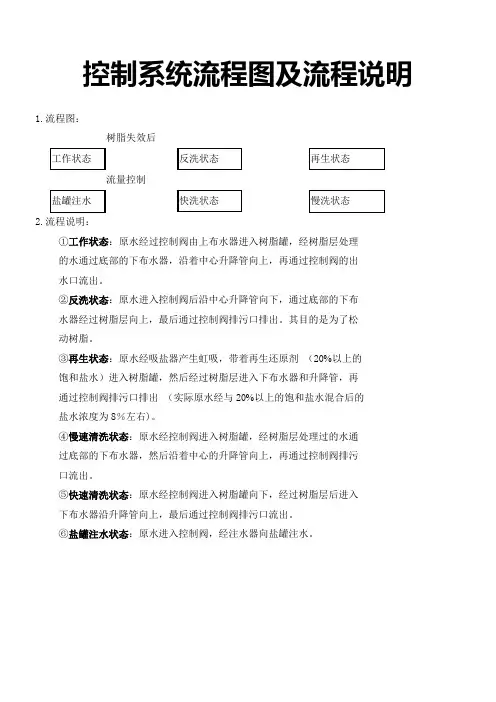

控制系统流程图及流程说明

1.流程图：

树脂失效后

工作状态 反洗状态 再生状态

流量控制

盐罐注水 快洗状态 慢洗状态

2.流程说明：

①工作状态：原水经过控制阀由上布水器进入树脂罐，经树脂层处理

的水通过底部的下布水器，沿着中心升降管向上，再通过控制阀的出

水口流出。

②反洗状态：原水进入控制阀后沿中心升降管向下，通过底部的下布

水器经过树脂层向上，最后通过控制阀排污口排出。其目的是为了松

动树脂。

③再生状态：原水经吸盐器产生虹吸，带着再生还原剂 （20以上的

饱和盐水）进入树脂罐，然后经过树脂层进入下布水器和升降管，再

通过控制阀排污口排出 （实际原水经与20以上的饱和盐水混合后的

盐水浓度为8％左右)。

④慢速清洗状态：原水经控制阀进入树脂罐，经树脂层处理过的水通

过底部的下布水器，然后沿着中心的升降管向上，再通过控制阀排污

口流出。

⑤快速清洗状态：原水经控制阀进入树脂罐向下，经过树脂层后进入

下布水器沿升降管向上，最后通过控制阀排污口流出。

⑥盐罐注水状态：原水进入控制阀，经注水器向盐罐注水。 4、软水器的主要技术参数及其工况要求

1.原水硬度： ＜6mmol/L

2.出水硬度： ＜0.03mmol/L

3.正常工作水压：0.2-0.6MPa; 试验压力：0.9MPa

4.工作温度： 2-50℃

5.自控电源： 220V/50Hz;

6.设备总压损(管路＋控制器＋布水器)=0.3kg

7.树脂型号：001×7聚苯乙烯 Na+型强酸性阳离子交换树脂

8.安装要求：地基需水平，并且承重。设排污沟。盐罐靠近树脂罐。

9.盐箱内再生液浓度NaCl: >20%

10.用户不可以用加碘盐、加钙盐为再生剂。

软化水处理设备原理及工作流程详解

由于树脂通常都有一个使用寿命，或者说是处理水量，如果达到一定时候或者处理了足够的水量之后，树脂就会慢慢失效，在这样的情况下为了降低用户成本，通常我们是建议用户用工业盐对其激活再利用，很多用户购买回去软化水处理设备之后却不知其如何维护，不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。

任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。

吸盐(再生)：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即可)。在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过程一般需要30分钟左右，实际时间受用盐量的影响。

慢冲洗(置换)：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，根据

实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。这个过程一般与吸盐的时间相同，即30分钟左右。

快冲洗：为了将残留的盐彻底冲洗干净，要采用与实际工作接近的流速，用原水对树脂进行冲洗，这个过程的最后出水应为达标的软水。一般情况下，快冲洗过程为5-15分钟。

反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般需要5-15分钟左右。

软化水设备再生是一个非常重要的过程，其再生质量直接影响水质的质量，所以我们一定要按照标准流程来操作，避免因再生失误，而污染树脂。

技术资料由北京水处理公司提供 化工软化水设备工艺流程优势及特点

在水处理行业中，软化水应用比较广泛，因其可以去除水中的形成水垢物质及硬度。而在化工厂里也需要它，在降低原水硬度的同时还要进行树脂可循环使用。这样对设备要求就会比较高，化工软化是设备采用了国内先进技术和国际著名品牌的配件，完全符合现代化工厂对设备的要求。

化工厂软化水设备工艺流程及工作要求

其实软化水设备的工艺流程都是大同小异的，只是根据客户要求不同而会增添一些附加配置，使其达到或接近用户要求水质。大致工艺如下：

工作→反洗→吸盐→慢冲洗→快冲洗→出水;

软化水设备工作要求：

入口水压：0.18-0.6Mpa

工作温度：1-55℃ 源水硬度：<8mmol/L

操作方式：自动/手动 出水硬度：≤0.03mmol/L

再生剂：NaCL 再生方式：顺流/逆流

交换剂：001*7强酸性离子交换树脂

控制方式：时间/流量 工作电源：220V/50Hz

软化水设备应用范围

由于出水水质适用范围广，所以应用行业非常多，在蒸汽锅炉、热水锅炉、热交换器、冷凝器、中央空调、直燃机、煤矿井下水等系统的补给水的软化。还可用于宾馆、饭店、写字楼、公寓等生活

技术资料由北京水处理公司提供 用水的处理及食品、饮料、酿酒、洗衣、印染、化工、医院等行业的软化水处理,是工业锅炉、冷却循环水、炼钢、轧钢、大型变压 器、民用热水锅炉等场合中应用最为广泛的硬水软化处理设备。

该设备运行稳定、智能化、耗能少、用电量低、无排放污水、设备开机后就无需人员专门看守、维护简便、使用寿命长等特点击败了同行业产品，是化工厂首选设备;

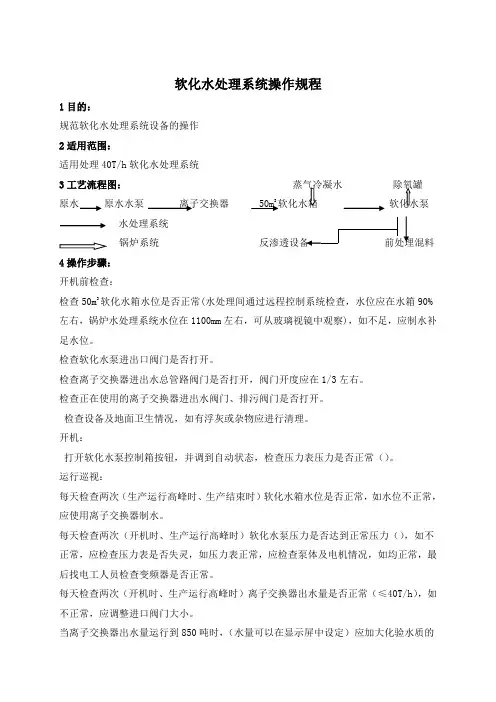

软化水处理系统操作规程

1目的：

规范软化水处理系统设备的操作

2适用范围：

适用处理40T/h软化水处理系统

3工艺流程图：

蒸气冷凝水 除氧罐

原水 原水水泵 离子交换器 50m3软化水箱 软化水泵

水处理系统

锅炉系统 反渗透设备 前处理混料

4操作步骤：

开机前检查：

检查50m3软化水箱水位是否正常(水处理间通过远程控制系统检查，水位应在水箱90%左右，锅炉水处理系统水位在1100mm左右，可从玻璃视镜中观察)，如不足，应制水补足水位。

检查软化水泵进出口阀门是否打开。

检查离子交换器进出水总管路阀门是否打开，阀门开度应在1/3左右。

检查正在使用的离子交换器进出水阀门、排污阀门是否打开。

检查设备及地面卫生情况，如有浮灰或杂物应进行清理。

开机：

打开软化水泵控制箱按钮，并调到自动状态，检查压力表压力是否正常（）。

运行巡视：

每天检查两次（生产运行高峰时、生产结束时）软化水箱水位是否正常，如水位不正常，应使用离子交换器制水。

每天检查两次（开机时、生产运行高峰时）软化水泵压力是否达到正常压力（），如不正常，应检查压力表是否失灵，如压力表正常，应检查泵体及电机情况，如均正常，最后找电工人员检查变频器是否正常。

每天检查两次（开机时、生产运行高峰时）离子交换器出水量是否正常（≤40T/h），如不正常，应调整进口阀门大小。

当离子交换器出水量运行到850吨时，（水量可以在显示屏中设定）应加大化验水质的频次，如不合格（硬度≤l、氯根5-30mmol/l），应及时进行清洗。清洗方法见附表（离子交换器清洗方法）。
