单片机定时器中断程序实例

- 1 - 单片机定时器

定时器是控制系统运行的必备工具，在单片机系统的应用中也不例外。单片机定时器技术是不可缺少的，它可以帮助我们实现定时功能，以正确地完成系统的功能。

单片机定时器的基本原理是，它使用一个时钟源，将它连接到定时器内部的计数器或计时器上。该计数器将它接受的时钟计数加1，并以每次计数器累加1为一个周期向外输出一个下降沿信号。当计数器的计数到达其定义的最大计数值时，它会自动回到起点重新计数，从而形成一个周期性的计数器循环。

单片机定时器的特性对于实现定时和同步功能至关重要。它可以帮助我们准确地控制时钟频率，避免因电源频率变化而引起的系统不稳定性。定时器也可以用来实现时区同步功能，保证系统可以正确处理全球时间同步功能。

单片机定时器可以根据不同的应用场景，使用不同类型的定时器来实现特定的功能。最常见的定时器类型是8位定时器，它最多可以支持256个计数值，可以达到的最高分辨率为1/256秒。另外还有16位定时器，它可以支持65536个计数值，可以达到的最高分辨率为1/65536秒。

单片机定时器可以用来实现时间控制，多个任务切换，计时和温度控制等多种功能。它们也可以用来实现精确的控制，例如控制30分钟后打开设备，控制一秒钟加料给机器，或者控制每隔五秒检测一下仪器的温度等等。 - 2 - 另外，单片机定时器使用起来很方便，不需要复杂的调试和编程。它们的调试可以通过通用的调试器进行，也可以通过软件来实现。另外，它们的编程也非常简单，只需要使用一些简单的语句就可以控制定时器的工作。

因此，单片机定时器是单片机系统应用中不可缺少的一部分，它可以提供准确的定时和同步功能，又不失灵活性和易用性，使得它成为系统自动控制的理想工具。

51单片机中断程序例子

1. 外部中断：当外部信号引脚检测到高电平时，单片机会触发外部中断服务程序。可以利用外部中断实现按键扫描功能，当按键按下时，触发中断程序对按键进行处理。

2. 定时器中断：利用定时器中断可以实现精确的时间控制。例如，我们可以设置定时器中断为1秒，当定时器溢出时，触发中断程序，实现1秒钟执行一次的任务。

3. 串口中断：当接收到串口数据时，单片机会触发串口中断服务程序，可以利用串口中断实现串口通信功能。

4. ADC中断：当模数转换器完成一次转换时，单片机会触发ADC中断服务程序，可以利用ADC中断实现模拟信号的采集和处理。

5. 看门狗中断：看门狗定时器溢出时，单片机会触发看门狗中断服务程序，可以利用看门狗中断实现系统复位或其他相关功能。

6. 外部中断优先级：当多个外部中断同时触发时，可以通过设置外部中断的优先级来确定触发的顺序和优先级。

7. 定时器中断优先级：当多个定时器中断同时触发时，可以通过设置定时器中断的优先级来确定触发的顺序和优先级。

8. 中断嵌套：单片机支持中断嵌套，即在一个中断服务程序中触发另一个中断服务程序，可以通过中断嵌套实现复杂的任务处理。

9. 中断屏蔽：单片机支持对中断的屏蔽，即可以通过设置中断屏蔽标志位来屏蔽某些中断，使其暂时不被触发。

10. 中断标志位：单片机提供中断标志位，用于标识中断是否被触发。在中断服务程序中，可以通过读取和清除中断标志位来判断中断是否发生。

以上是根据51单片机中断程序的例子进行的描述，这些例子涵盖了常见的中断类型和相关功能。通过学习和理解这些例子，可以更好地掌握51单片机中断编程的原理和方法。

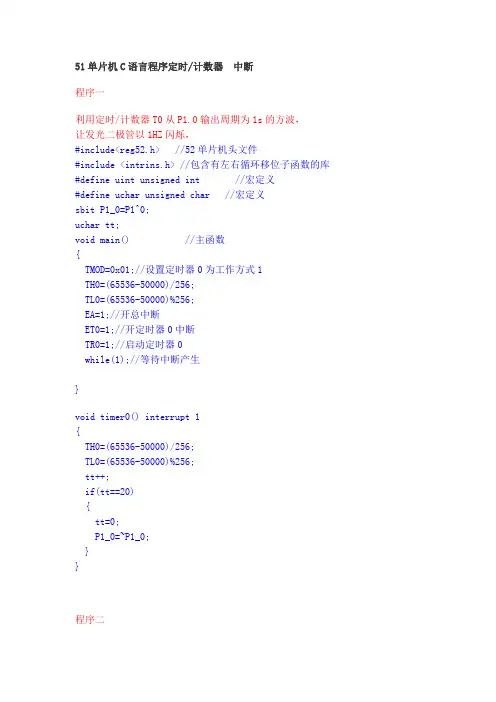

51单片机C语言程序定时/计数器 中断

程序一

利用定时/计数器T0从P1.0输出周期为1s的方波，

让发光二极管以1HZ闪烁，

#include //52单片机头文件

#include //包含有左右循环移位子函数的库

#define uint unsigned int //宏定义

#define uchar unsigned char //宏定义

sbit P1_0=P1^0;

uchar tt;

void main() //主函数

{

TMOD=0x01;//设置定时器0为工作方式1

TH0=(65536-50000)/256;

TL0=(65536-50000)%256;

EA=1;//开总中断

ET0=1;//开定时器0中断

TR0=1;//启动定时器0

while(1);//等待中断产生

}

void timer0() interrupt 1

{

TH0=(65536-50000)/256;

TL0=(65536-50000)%256;

tt++;

if(tt==20)

{

tt=0;

P1_0=~P1_0;

}

}

程序二 利用定时/计数器T1产生定时时钟,

由P1口控制8个发光二极管,

使8个指示灯依次一个一个闪动，

闪动频率为10次/秒(8个灯依次亮一遍为一个周期)，循环。

#include //52单片机头文件

#include //包含有左右循环移位子函数的库

#define uint unsigned int //宏定义

#define uchar unsigned char //宏定义

sbit P1_0=P1^0;

uchar tt,a;

void main() //主函数

{

TMOD=0x01;//设置定时器0为工作方式1

TH0=(65536-50000)/256;

TL0=(65536-50000)%256;

单片机定时器原理

单片机定时器是现代电子技术的一种重要组成部分，它被广泛应用于各种控制系统中。在工业、农业、交通和家庭等领域都有着广泛的应用。

一、什么是单片机定时器

单片机定时器是一种计时器，它能够精确地计时，并且可以按照预定的时间周期执行某些操作。它是一种基于时钟电路的电子元件，可以在内部产生稳定的时钟信号，为单片机提供定时计数的功能。具有可编程、可控制、高精度、可靠性高等特点。

二、单片机定时器的类型

1. 基于硬件的定时器

硬件定时器是内置在单片机芯片中的高速计数器，它能够实现较高的精度和稳定性。硬件定时器一般有多个计时器，每个计时器都有不同的计时位数和分辨率。它们通常用于实时控制系统和高精度计时。

2. 基于软件的定时器

软件定时器是由单片机上的软件程序实现的计时器。同时，它的计时精度一般较低，但可实现多个同时计时和定时器的自由控制。

三、单片机定时器的原理

单片机定时器的工作原理是基于内部的计数器和外部晶体振荡电路。当外部晶振电路振荡一定次数后产生脉冲信号，这些脉冲信号被输入到计数器中，计数器按照预设的计数值开始计数，并将计数器的值与预设的计数值进行比较。当计数器的值等于预设的计数值时，会产生中断信号，单片机会按照程序中的指令执行相应的操作。

四、单片机定时器的特点

1. 精度高

单片机定时器采用晶体振荡电路和计数器进行精密的计时操作，具有很高的精度和稳定性。

2. 灵活性强

单片机定时器可以通过编程来实现不同的定时功能，并可以根据实际需求选择不同的计数器位数和计数方式。

3. 可编程性强

单片机定时器可以通过编程对计时器进行预设，实现不同时间周期的定时操作。

4. 可控性强

单片机定时器可以根据计算机指令进行控制，并且能够实现多任务同时进行的操作。

5. 内部结构简单

单片机定时器的结构简单，易于设计和维护。

五、单片机定时器的应用

1. 控制系统

单片机定时器可用于各种控制系统中，如工业、农业和交通控制系统，它可以实现精密的计时控制与操作。
