通信实验报告

1

网络通讯与技术实验报告

一、实验题目

简易http服务器的搭建与网站的发布

二、实验目的

1.熟悉简易http服务器的搭建方法和过程，了解运作原理；

2.了解简易http服务器的使用方法；

3.学习局域网内进行http网站发布的方法和步骤。

三、实验软件

1.Simplehttpserver 1.2.100简易http服务器；

2.Web Page Maker

四、实验过程

1.关闭计算机防火墙设备，安装Simplehttpserver 1.2.100软件；

2.运行Simplehttpserver ，在“setting”下设置服务器的端口为8089，以及服务器所访问的文件夹路径（注：此路径必须存在即在计算机d盘下新建http文件夹，否则“开始服务”处无法打钩。），此处文件夹路径为d:\http\，然后在“开始服务”处打钩，完成此设置；附图2

（1）如下：

图（1）

3.在上步所访问的路径中http文件夹下选择工具—文件夹选项—查看，取消隐藏已知文件类型的扩展名；附图（2）如下： 3

图（2）

4.在http文件夹中建立一个txt文本文档，编辑文档并保存，然后重命名为“index.htm”，新建另一txt文档，编辑文档并保存，然后重命名为“hd.htm”，文件显示图标为网页格式；附图（3）如下： 4

图（3）

5.打开IE浏览器，输入你本机的IP地址，即可查看上述完成的网页地址及内容；附图（4）如下：

5

图（4）

6.制作网站。安装并打开Web Page Maker软件，选择File—Import—HTML Page,出现界面Import HTML Page输入电脑ip及网站路径地址，点击ok，即可进入网页编辑界面，对网页进行编辑操作；如图（5）、图（6）所示：

图（5）

图（6） 6

7.在此界面下进行网站页面的美化，添加图片，背景，文字等等进行编辑，后保存，即完成网站发布；附图（7）如下：

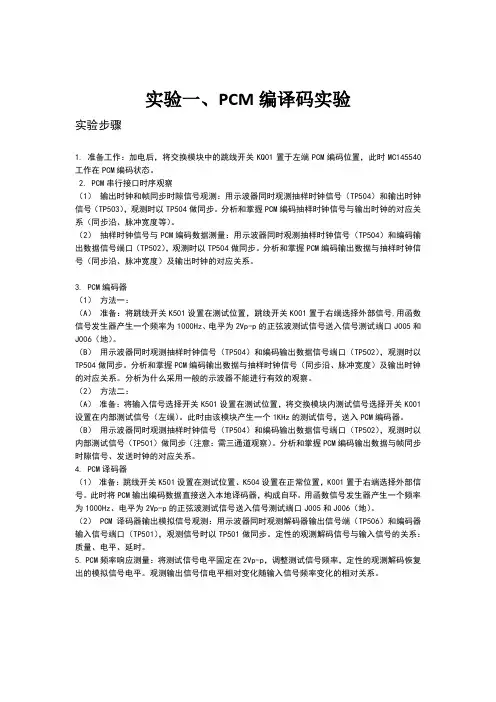

实验一、PCM编译码实验

实验步骤

1. 准备工作：加电后，将交换模块中的跳线开关KQ01置于左端PCM编码位置，此时MC145540工作在PCM编码状态。

2. PCM串行接口时序观察

（1） 输出时钟和帧同步时隙信号观测：用示波器同时观测抽样时钟信号（TP504）和输出时钟信号（TP503），观测时以TP504做同步。分析和掌握PCM编码抽样时钟信号与输出时钟的对应关系（同步沿、脉冲宽度等）。

（2） 抽样时钟信号与PCM编码数据测量：用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。

3. PCM编码器

（1） 方法一：

（A） 准备：将跳线开关K501设置在测试位置，跳线开关K001置于右端选择外部信号,用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006（地）。

（B） 用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。分析为什么采用一般的示波器不能进行有效的观察。

（2） 方法二：

（A） 准备：将输入信号选择开关K501设置在测试位置，将交换模块内测试信号选择开关K001设置在内部测试信号（左端）。此时由该模块产生一个1KHz的测试信号，送入PCM编码器。

（B） 用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以内部测试信号（TP501）做同步（注意：需三通道观察）。分析和掌握PCM编码输出数据与帧同步时隙信号、发送时钟的对应关系。

4. PCM译码器

（1） 准备：跳线开关K501设置在测试位置、K504设置在正常位置，K001置于右端选择外部信号。此时将PCM输出编码数据直接送入本地译码器，构成自环。用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006（地）。

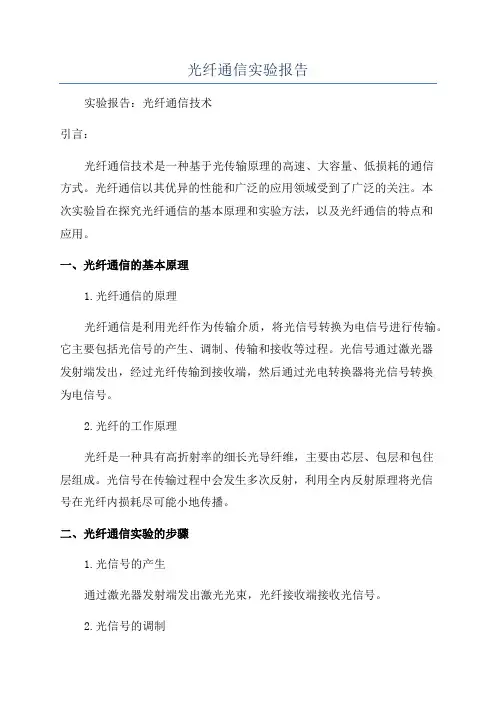

光纤通信实验报告

实验报告：光纤通信技术

引言：

光纤通信技术是一种基于光传输原理的高速、大容量、低损耗的通信方式。光纤通信以其优异的性能和广泛的应用领域受到了广泛的关注。本次实验旨在探究光纤通信的基本原理和实验方法，以及光纤通信的特点和应用。

一、光纤通信的基本原理

1.光纤通信的原理

光纤通信是利用光纤作为传输介质，将光信号转换为电信号进行传输。它主要包括光信号的产生、调制、传输和接收等过程。光信号通过激光器发射端发出，经过光纤传输到接收端，然后通过光电转换器将光信号转换为电信号。

2.光纤的工作原理

光纤是一种具有高折射率的细长光导纤维，主要由芯层、包层和包住层组成。光信号在传输过程中会发生多次反射，利用全内反射原理将光信号在光纤内损耗尽可能小地传播。

二、光纤通信实验的步骤

1.光信号的产生

通过激光器发射端发出激光光束，光纤接收端接收光信号。

2.光信号的调制 利用调制器对光信号进行调制，使其携带有用信息。

3.光信号的传输

利用光纤的高折射率和全内反射的特点，将光信号传输到接收端。

4.光信号的接收

通过光电转换器将光信号转换为电信号，进而进行信号处理，如放大、滤波等。

三、光纤通信的特点和应用

1.高速传输

光纤通信具有高传输速率和大容量的优势，可以满足现代通信的高速要求。

2.低损耗

光纤通信中光信号的传输损耗非常小，可以远距离传输无衰减。

3.安全性强

光信号在传输过程中不容易被窃听或干扰，保证了通信的安全性。

4.应用广泛

结论：

通过本次实验，我们深入了解了光纤通信的基本原理和实验方法。光纤通信具有高速传输、低损耗、安全性强和应用广泛等特点，是现代通信领域的重要技术。光纤通信的发展势头迅猛，未来有望取代传统的铜线通信，成为主流的通信技术。

第1篇

一、实验目的

1. 理解通信原理的基本概念和原理。

2. 掌握通信系统中的信号传输、调制解调、信道编码和解码等基本技术。

3. 通过实验验证通信原理在实际系统中的应用，提高实际操作能力。

二、实验内容

1. 信号传输实验

（1）实验目的：验证信号传输过程中的基本特性，如幅度调制、频率调制、相位调制等。

（2）实验原理：通过改变输入信号的幅度、频率和相位，观察输出信号的相应变化，分析调制和解调过程。

（3）实验步骤：

① 设计信号传输系统，包括调制器、传输信道和解调器；

② 选择合适的调制方式，如AM、FM、PM等；

③ 通过实验验证调制和解调过程，分析输出信号的特性；

④ 分析实验结果，总结调制和解调过程中的关键因素。

2. 调制解调实验

（1）实验目的：研究调制解调技术在通信系统中的应用，掌握调制解调的基本原理和方法。

（2）实验原理：通过实验验证调制解调过程，分析调制解调器的性能指标，如调制指数、解调误差等。

（3）实验步骤：

① 设计调制解调系统，包括调制器、解调器和信道；

② 选择合适的调制方式和解调方式，如AM、FM、PM、PSK、QAM等；

③ 通过实验验证调制解调过程，分析调制解调器的性能指标； ④ 分析实验结果，总结调制解调过程中的关键因素。

3. 信道编码和解码实验

（1）实验目的：研究信道编码和解码技术在通信系统中的应用，掌握信道编码和解码的基本原理和方法。

（2）实验原理：通过实验验证信道编码和解码过程，分析编码和解码的性能指标，如误码率、信噪比等。

（3）实验步骤：

① 设计信道编码和解码系统，包括编码器、信道和解码器；

② 选择合适的信道编码方式，如BCH码、RS码等；

③ 通过实验验证信道编码和解码过程，分析编码和解码的性能指标；

④ 分析实验结果，总结信道编码和解码过程中的关键因素。

4. 通信系统综合实验

（1）实验目的：综合运用通信原理中的各种技术，设计一个简单的通信系统，并验证其性能。
