单元式幕墙的关键节点及施工技术

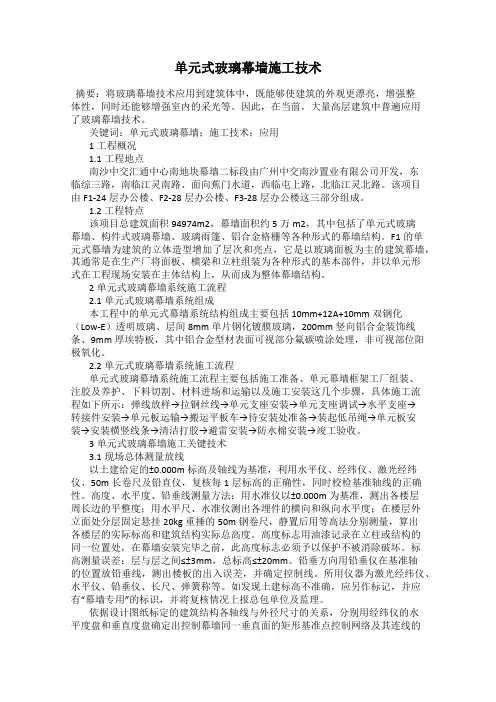

单元式玻璃幕墙施工技术

摘要：将玻璃幕墙技术应用到建筑体中，既能够使建筑的外观更漂亮，增强整体性，同时还能够增强室内的采光等。因此，在当前，大量高层建筑中普遍应用了玻璃幕墙技术。

关键词：单元式玻璃幕墙；施工技术；应用

1工程概况

1.1工程地点

南沙中交汇通中心南地块幕墙二标段由广州中交南沙置业有限公司开发，东临综三路，南临江灵南路、面向蕉门水道，西临屯上路，北临江灵北路。该项目由F1-24层办公楼、F2-28层办公楼、F3-28层办公楼这三部分组成。

1.2工程特点

该项目总建筑面积94974m2，幕墙面积约5万m2，其中包括了单元式玻璃幕墙、构件式玻璃幕墙、玻璃雨篷、铝合金格栅等各种形式的幕墙结构。F1的单元式幕墙为建筑的立体造型增加了层次和亮点，它是以玻璃面板为主的建筑幕墙，其通常是在生产厂将面板、横梁和立柱组装为各种形式的基本部件，并以单元形式在工程现场安装在主体结构上，从而成为整体幕墙结构。

2单元式玻璃幕墙系统施工流程

2.1单元式玻璃幕墙系统组成

本工程中的单元式幕墙系统结构组成主要包括10mm+12A+10mm双钢化（Low-E）透明玻璃、层间8mm单片钢化镀膜玻璃，200mm竖向铝合金装饰线条、9mm厚埃特板，其中铝合金型材表面可视部分氟碳喷涂处理，非可视部位阳极氧化。

2.2单元式玻璃幕墙系统施工流程

单元式玻璃幕墙系统施工流程主要包括施工准备、单元幕墙框架工厂组装、注胶及养护、下料切割、材料进场和运输以及施工安装这几个步骤，具体施工流程如下所示：弹线放样→拉钢丝线→单元支座安装→单元支座调试→水平支座→转接件安装→单元板运输→搬运平板车→待安装处准备→装起低吊绳→单元板安装→安装横竖线条→清洁打胶→避雷安装→防水棉安装→竣工验收。

2018.06Doors&Windows

单元式建筑幕墙关键设计处理

与施工技术分析

杨勇波上海科胜幕墙有限公司

摘要：我国的城市化进程加快了建筑行业的发展脚步，这同样推动了建筑施工技术的创新，例如单元式建筑幕墙施工技

术就是一个突出的表现。为了建造出高质量的建筑幕墙工程，要充分利用其特点和优势，并全面掌握设计与施工技术。文章将围

绕单元室建筑幕墙施工，通过实际案例分析，对关键设计与施工进行深入探讨，希望能够给相似工程提供一些参考。关键词：单元式建筑幕墙；关键设计；施工技术

1单元式建筑幕墙的特点和优势

单元式建筑幕墙使我国建筑施工技术创新与发展的重要

成果之一，相对比其它幕墙，具有显著的特点和优势，这些方

面十分有利于未来的装配式建筑的研发。所以我们有必要针

对其主要的特点和优势，进行更加全面而深入的了解。我国

单元式建筑幕墙的特点主要表现在以下方面：

首先，单元式建筑幕墙施工便捷，相对于其他建筑幕墙形

式，单元式建筑幕墙在具体施工中，安装比较方便，能够提高

施工质量和效率。

其次，单元式建筑幕墙的施工管理比较方便，由于单元式

建筑幕墙安装相比较而言具有简便性，因此就降低了施工管

理的难度。

另外，单元式建筑幕墙具有智能化、机械工业化水平高的

特点。我国科学技术大力发展，建筑施工环节也要求将智能

化、机械化的技术应用在设计施工中，以提高设计水平，保证

施工质量，实现工程施工效益的最大化。2工程特点以及难点分析

某建筑工程项目属于超高层建筑，建筑高度为260m，采用

单元式建筑幕墙设计与施工。外立面设计采用全铝合金结构

设计是此幕墙工程的一大特点。整个幕墙由若干个标准单元

系统板块组成，每个标准单元系统板块呈四面梯立面，形成一

个箱体。

该工程的单元式建筑幕墙不但需要安全性高、美观性以

及经济性强，还需要确保防水以及保温性能理想，这也是在单

元式建筑幕墙设计中的重点。

该工程幕墙的标准单元系统板块高4200mm，短底边为1500mm，长底边为3000mm，长边Z轴悬挑1000mm，是一个四

单元式幕墙施工环节的板块吊装技术

发表时间：2017-12-04T15:47:56.733Z 来源：《基层建设》2017年第24期 作者： 吕福申

[导读] 摘要：单元式幕墙建筑很多都是在高层或者是超高层上施工，造型新颖，风格多样，材料种类繁多、技术较为复杂，且单元式幕墙施工技术要求越来越高，施工其中尤其是幕墙施工中的板块吊装技术难度更大，安全风险指数也随之上升。板块吊装是幕墙施工中的关键

环节，因此本文对单元板块吊装技术作了相关的探究，希望能给予幕墙工程人员相关参考。

深圳金粤幕墙装饰工程有限公司 广东深圳 518029

摘要：单元式幕墙建筑很多都是在高层或者是超高层上施工，造型新颖，风格多样，材料种类繁多、技术较为复杂，且单元式幕墙施工技术要求越来越高，施工其中尤其是幕墙施工中的板块吊装技术难度更大，安全风险指数也随之上升。板块吊装是幕墙施工中的关键环

节，因此本文对单元板块吊装技术作了相关的探究，希望能给予幕墙工程人员相关参考。

关键词：单元式幕墙；板块吊装；吊装技术

幕墙一般作为建筑物的外围保护结构，在工程施工的过程中，通常主体构造的部分会提前完成，接下来是需要进行单元式幕墙安装。目前很多工程的负责人认为幕墙加工程度较难，现场安装不会有问题，所以现场进行幕墙安装的工作常常会被轻视。但最近几年由于单元

式幕墙自身的技术含量提高，施工安全风险增大，并且再考虑上经济效益和工程的整体进度这些额外的因素，所以安装难度逐渐突显出

来，故现场安装也不能被忽视。

基于目前单元式幕墙施工安装的状况，本文在接下来。就着重对单元式幕墙板块吊装技术作分析，并谈谈未来施工中应关注的问题。

一．单元式幕墙板块吊装技术方案的制定与选择

单元式幕墙板块吊装技术方案要根据工程的情况和施工现场的技术条件来制定与选择，所有的吊装方法不可能一成不变的，需要与建筑整体的主要结构的特点、幕墙自身的特点、工程的进度以及安全风险和经济效益综合考虑。不一样的建筑就要采用不同的方案，而且施

单元式幕墙设计的几个关键点

随着我国社会的快速发展，越来越多的建筑物开始采用单元式幕墙，采用单元式幕墙的建筑从外面看起来十分美观，然而单元式幕墙在实际的施工中却并不容易做好，本文將具体分析一下，单元式幕墙在设计时的几个关键点。

标签： 单元式幕墙;设计;关键

现阶段，建筑外观越来越复杂，以至于采用单元式幕墙作为建筑外装饰的单元板块类型增多。单元式幕墙的板块是在车间加工和组装，现场施工人员必须要掌握不同立面、不同层高、不同类型的板块与现场施工区域的一一对应，故单元板块的编号及其与施工的流程或顺序是设计与施工衔接的重点之一;单元板块的现场施工要求较高，板块重量较大，吊装系统也是设计与施工衔接的重点;板块吊装的挂件及收口板块的设计应能满足现场的安装。因此，单元式幕墙的设计与施工应密切配合，其相互之间的衔接为幕墙的重点。

一、单元式幕墙简介

单元式幕墙，是指由各种墙面板与支承框架在工厂制成完整的幕墙结构基本单位，直接安装在主体结构上的建筑幕墙。在工厂要加工竖框、横框等元件，还要将这些元件拼装成单元组件框，并将幕墙面板安装在单元组件框的相应位置上，形成单元组件。就一个单元组件来说，它已具备了这个单元的全部幕墙功能和构造要求。一个个单元组件上、下框（左、右框）对插形成组合杆，完成单元组件间接缝，最终形成整幅幕墙。

二、单元式幕墙的发展前景

随着城市化进程的加快，大量的建筑工程规模不断的向着高档、高大等方向发展，单元式幕墙在建筑工程施工中利用工厂机械化生产的优势，对精度与速度有了强有力的保证，单元式幕墙在整个建筑工程施工中不需要脚手架，单元式幕墙施工现场不需要堆放各种的五金件、铝型材、玻璃，缩短施工工期，节约空间及管理精力，所以，在建筑工程中单元式幕墙具有良好的发展空间及发展前景。

三、单元式幕墙设计需要考虑的几个问题分析

1.单元式幕墙防水的结构设计。鉴于在单元式幕墙防水结构设计对于整个建筑工程质量有着至关重要的影响，单元式幕墙防水结构设计是决定建筑物整体质量的关键因素，因此需要对单单元式幕墙防水结构设计问题进行一定的处理，明确单元式幕墙防水设计方法和途径。由于影响单元式幕墙质量的因素很多，例如单元式幕墙设计的水平、材料的质量、单元式幕墙施工质量而后组装和安装质量，因此需要了解影响单元式幕墙防水性能的一些因素，有效的开展单元式幕墙防水结构设计工作。与此同时，为了提高单元式幕墙的防水结构的性能，需要在进行单元式幕墙防水结构设计时进行系统性的构造防水，单元式幕墙设计要做到防水
