铝氧化处理方法

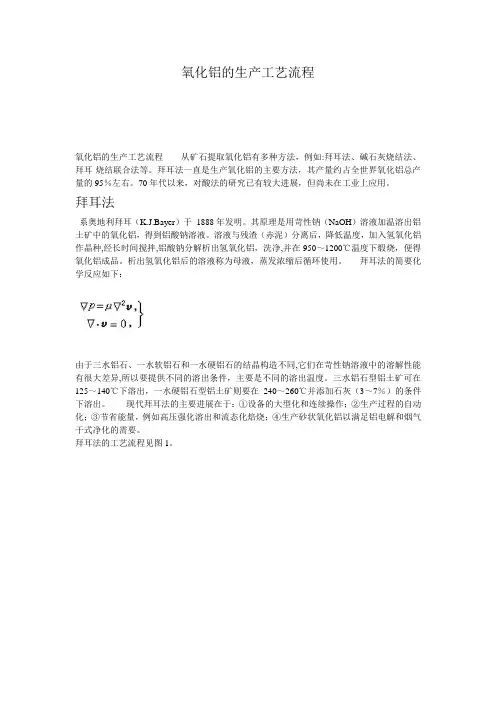

氧化铝的生产工艺流程

氧化铝的生产工艺流程 从矿石提取氧化铝有多种方法，例如:拜耳法、碱石灰烧结法、拜耳-烧结联合法等。拜耳法一直是生产氧化铝的主要方法，其产量约占全世界氧化铝总产量的95％左右。70年代以来，对酸法的研究已有较大进展，但尚未在工业上应用。

拜耳法

系奥地利拜耳（K.J.Bayer）于 1888年发明。其原理是用苛性钠（NaOH）溶液加温溶出铝土矿中的氧化铝，得到铝酸钠溶液。溶液与残渣（赤泥）分离后，降低温度，加入氢氧化铝作晶种,经长时间搅拌,铝酸钠分解析出氢氧化铝，洗净,并在950～1200℃温度下煅烧，便得氧化铝成品。析出氢氧化铝后的溶液称为母液，蒸发浓缩后循环使用。 拜耳法的简要化学反应如下：

由于三水铝石、一水软铝石和一水硬铝石的结晶构造不同,它们在苛性钠溶液中的溶解性能有很大差异,所以要提供不同的溶出条件，主要是不同的溶出温度。三水铝石型铝土矿可在125～140℃下溶出，一水硬铝石型铝土矿则要在240～260℃并添加石灰（3～7％）的条件下溶出。 现代拜耳法的主要进展在于：①设备的大型化和连续操作；②生产过程的自动化；③节省能量，例如高压强化溶出和流态化焙烧；④生产砂状氧化铝以满足铝电解和烟气干式净化的需要。

拜耳法的工艺流程见图1。

拜耳法的优点主要是流程简单、投资省和能耗较低，最低者每吨氧化铝的能耗仅3×106千卡左右，碱耗一般为100公斤左右（以Na2CO3计）。 拜耳法生产的经济效果决定于铝土矿的质量，主要是矿石中的SiO2含量，通常以矿石的铝硅比，即矿石中的Al2O3与SiO2含量的重量比来表示。因为在拜耳法的溶出过程中，SiO2转变成方钠石型的水合铝硅酸钠(Na2O·Al2O3·1.7SiO2·nH2O)，随同赤泥排出。矿石中每公斤SiO2大约要造成1公斤Al2O3和0.8公斤NaOH的损失。铝土矿的铝硅比越低，拜耳法的经济效果越差。直到70年代后期，拜耳法所处理的铝土矿的铝硅比均大于7～8。由于高品位三水铝石型铝土矿资源逐渐减少，如何利用其他类型的低品位铝矿资源和节能新工艺等问题，已是研究、开发的重要方向。

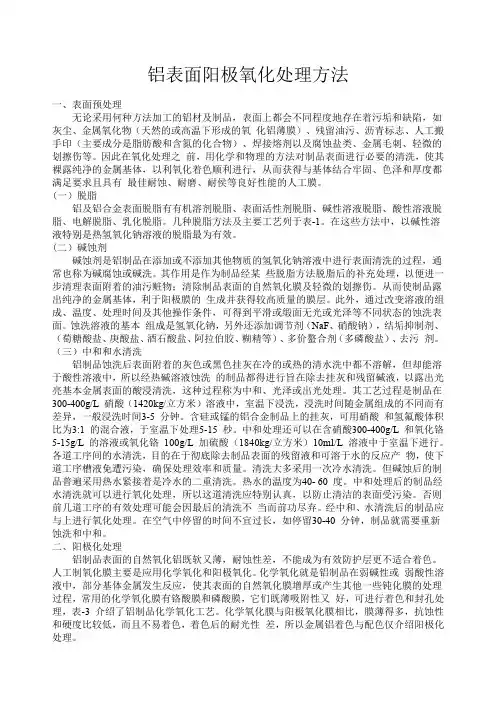

铝表面阳极氧化处理方法

一、表面预处理

无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧 化铝薄膜）、残留油污、沥青标志、人工搬手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。因此在氧化处理之 前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有 最佳耐蚀、耐磨、耐侯等良好性能的人工膜。

(一）脱脂

铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。几种脱脂方法及主要工艺列于表-1。在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。

(二）碱蚀剂

碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。其作用是作为制品经某 些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。从而使制品露出纯净的金属基体，利于阳极膜的 生成并获得较高质量的膜层。此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。蚀洗溶液的基本 组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（萄糖酸盐、庚酸盐、酒石酸盐、阿拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污 剂。

（三）中和和水清洗

铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗 的制品都得进行旨在除去挂灰和残留碱液，以露出光亮基本金属表面的酸浸清洗，这种过程称为中和、光泽或出光处理。其工艺过程是制品在300-400g/L 硝酸（1420kg/立方米）溶液中，室温下浸洗，浸洗时间随金属组成的不同而有差异，一般浸洗时间3-5 分钟。含硅或锰的铝合金制品上的挂灰，可用硝酸 和氢氟酸体积比为3:1 的混合液，于室温下处理5-15 秒。中和处理还可以在含硝酸300-400g/L 和氧化铬5-15g/L 的溶液或氧化铬 100g/L 加硫酸（1840kg/立方米）10ml/L 溶液中于室温下进行。各道工序间的水清洗，目的在于彻底除去制品表面的残留液和可溶于水的反应产 物，使下道工序槽液免遭污染，确保处理效率和质量。清洗大多采用一次冷水清洗。但碱蚀后的制品普遍采用热水紧接着是冷水的二重清洗。热水的温度为40- 60 度。中和处理后的制品经水清洗就可以进行氧化处理，所以这道清洗应特别认真，以防止清洁的表面受污染。否则前几道工序的有效处理可能会因最后的清洗不 当而前功尽弃。经中和、水清洗后的制品应与上进行氧化处理。在空气中停留的时间不宜过长，如停留30-40 分钟，制品就需要重新蚀洗和中和。

铝板表面氧化处理方法

（一）铝板表面氧化处理方法

1、热水冲洗：

使用40-50度的热水冲洗，让表面形成保护膜

2、干燥：

先用毛巾吸干表面水分，让铝材自然风干

3、老化：

放在阳光下暴晒或者是放在烤箱内烘干。

（二）铝板氧化后的好处：

（1）防止铝制品出现腐蚀的情况：

用热水冲洗铝材，这样就可以达到老化膜层的目的，但是使用这种方法的时候，一定要注意水温，清洗的时间也要严格控制，一般情况下水温大概是40度到50度，清洗的时间控制在一分钟之内，这样才不会让铝材的颜色变淡。

（2）增加产品的美观：

形成的氧化膜可以吸附多种染料，所以制成的产品可以设计成多种鲜艳的图案以及色彩，最具代表性的应该就是打火机、金笔等其他的产品。

（3）耐磨损性强： 氧化后的保护膜硬度更加的强，这层保护膜的吸收性比较出色，可以用来储存油料，最具代表性的应该就是汽车以及拖拉机的发动机气缸以及活塞。

（三）铝板表面电镀和表面氧化的区别：

1、适用范围不同

（1）电镀：

适用于各种金和非金的表面处理。只要经过合理的表面处理，各种金属及部分非金属都可以进行电镀。

（2）氧化：

并不是所有的金属都适合阳极氧化。金属合金适宜进行阳极氧化处理，而铝材是应用的最为广泛的。

2、原理不同

（1）电镀：

被电镀的材料是作为阴极，镀层金作为阳极进行通电的，镀层金以金离子的状态存在电解液中。

（2）氧化：

是通过把被氧化的金（铝材）作为阳极，通低压直流电进行电解氧化，使材料表面形成一层致密的氧化膜，这层氧化膜是自身金属的氧化物。

3、保护方式不同

（1）电镀： 电镀是通过物理效应在原本的材料表面添加另一种金保护层 。

（2）氧化：

阳极氧化是将金的表面一层进行电化学氧化。

铝合金氧化处理方法

铝合金是一种常用的材料，常常需要进行氧化处理，以提高其耐腐蚀性和表面硬度。下面介绍几种常见的铝合金氧化处理方法。

1. 电解氧化处理：该方法利用电解的方式在铝合金表面形成一层氧化膜。首先，将铝合金作为阳极，置于氧化电解液中，通电后，阳极表面开始形成氧化膜。电解氧化处理可根据工艺要求调节电解液的成分和电解条件，以控制氧化膜的厚度和颜色。

2. 化学氧化处理：该方法是通过在铝合金表面施加化学制剂，使其发生氧化反应，形成氧化膜。常用的化学制剂有酸性氧化剂和碱性氧化剂。酸性氧化剂如硫酸、磷酸等可在室温下进行氧化处理，而碱性氧化剂如氢氧化钠、氢氧化铜等则需在加热条件下进行。

3. 助剂法氧化处理：这种方法是在氧化处理过程中添加一种或多种特定的助剂，以改变氧化膜的颜色和性质。常见的助剂有染色剂、抗蚀剂、增韧剂等。染色剂可使氧化膜呈现不同的颜色，抗蚀剂可提高氧化膜的耐腐蚀性能，增韧剂可增加氧化膜的韧性。

4. 喷涂涂层法：这种方法是将特定的涂层材料喷涂在铝合金表面，形成一层保护性的氧化层。涂层材料可以是有机涂料、无机涂料等。该方法适用于对氧化处理膜厚度要求较高或需要特殊性能的情况。

以上是几种常见的铝合金氧化处理方法，根据具体需求和工艺要求，可以选择合适的方法进行处理。每种方法都有其独特的优缺点，需要根据应用场景和经济性进行选择。
