(完整word版)奥贝尔氧化沟典型工艺流程

奥贝尔氧化沟典型工艺流程

奥贝尔氧化沟典型工艺流程由下图所示：

与其它形式的氧化沟一样，奥贝尔氧化沟也具有工艺流程简单的优点。对于中小规模的城市污水厂，一般可不设初次沉淀池和污泥消化池。悬浮状有机物可在氧化沟内基本得到好氧稳定，这比设初沉池及单独处理初沉污泥要简便经济。当然，合理的工艺流程必须按照实际情况经充分的技术经济比较后确定。

奥贝尔氧化沟的预处理及污泥处理部分的流程与其他活性污泥法处理工艺相似,不再赘述。

奥贝尔氧化沟典型构造和流程

氧化沟本身的典型构造和流程见下图： (完整word版)奥贝尔氧化沟典型工艺流程

奥贝尔氧化沟通常由三个同心的沟道组成，平面上为圆形或椭圆形。沟道之间采用隔墙分开，隔墙下部设有必要面积的通水窗口。沟道断面形状多为矩形或梯形。隔墙一般使用100—150毫米厚的现浇钢筋混凝土构造。各沟道宽度由工艺设计确定，一般不大于9米。有效水深以4-4.3米为宜。

原污水和回流污泥可进入外、中、内三个沟道，通常均进入外沟道.出水自内沟道经中心岛内的堰门排出，进入沉淀池。当脱氮要求较高时,可以增设内回流系统(由内沟道回流到外沟道)，提高反硝化程度.

1. 前言

氧化沟（oxidation ditch）又名连续循环曝气池（Continuous loop reactor），是活性污泥法的一种变形。氧化沟污水处理工艺是在20世纪50年代由荷兰卫生工程研究所研制成功的。自从1954年在荷兰的首次投入使用以来。由于其出水水质好、运行稳定、管理方便等技术特点，已经在国内外广泛的应用于生活污水和工业污水的治理[1]。

目前应用较为广泛的氧化沟类型包括：帕斯韦尔（Pasveer）氧化沟、卡鲁塞尔（Carrousel）氧化沟 、奥尔伯（Orbal）氧化沟、T型氧化沟（三沟式氧化沟）、DE型氧化沟和一体化氧化沟。这些氧化沟由于在结构和运行上存在差异，因此各具特点[2]。本文将主要介绍Carrousel氧化沟的结构、机理、存在的问题及其最新发展。

2. Carrousel氧化沟的结构

Carrousel氧化沟是1967年由荷兰的DHV公司开发研制。在原Carrousel氧化沟的基础上DHV公司和其在美国的专利特许公司EIMCO又发明了Carrousel 2000系统（见图1），实现了更高要求的生物脱氮和除磷功能。至今世界上已有850多座Carrousel氧化沟和Carrousel 2000系统正在运行。

Carrousel氧化沟使用定向控制的曝气和搅动装置，向混合液传递水平速度，从而使被搅动的混合液在氧化沟闭合渠道内循环流动。因此氧化沟具有特殊的水力学流态，既有完全混合式反应器的特点，又有推流式反应器的特点，沟内存在明显的溶解氧浓度梯度。氧化沟断面为矩形或梯形，平面形状多为椭圆形，沟内水深一般为2.5～4.5ｍ，宽深比为2:1，亦有水深达7m的，沟中水流平均速度为0.3m/s。氧化沟曝气混合设备有表面曝气机、曝气转刷或转盘、射流曝气器、导管式曝气器和提升管式曝气机等，近年来配合使用的还有水下推动器[4~6]。

Carrousel 2000系统平面结构图

城市生活污水处理厂

工艺流程图

水 沙水分离器 曝气机

进水 粗格栅 细格栅 沉沙池 卡鲁塞2000氧化沟 二沉池 液氯消毒 出水

污泥回流泵房

栅渣 沙 中水

剩余污泥

外运 回用

干泥饼 污泥脱水间

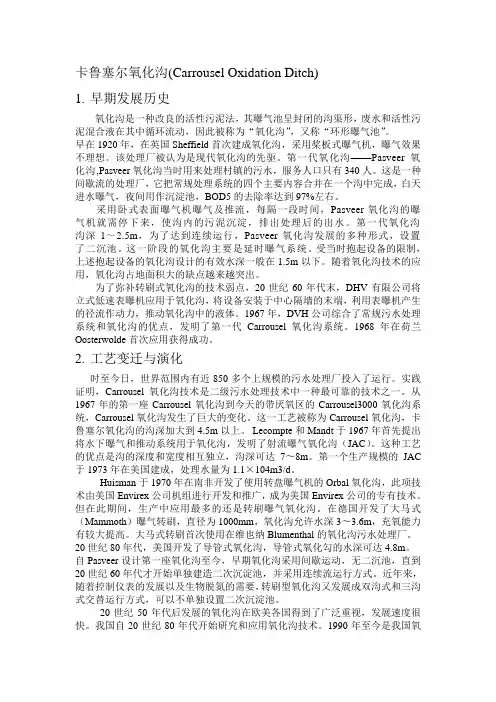

卡鲁塞尔氧化沟(Carrousel Oxidation Ditch)

1. 早期发展历史

氧化沟是一种改良的活性污泥法，其曝气池呈封闭的沟渠形，废水和活性污泥混合液在其中循环流动，因此被称为“氧化沟”，又称“环形曝气池”。

早在1920年，在英国Sheffield首次建成氧化沟，采用桨板式曝气机，曝气效果不理想。该处理厂被认为是现代氧化沟的先驱。第一代氧化沟——Pasveer氧化沟,Pasveer氧化沟当时用来处理村镇的污水，服务人口只有340人。这是一种间歇流的处理厂，它把常规处理系统的四个主要内容合并在一个沟中完成，白天进水曝气，夜间用作沉淀池，BOD5的去除率达到97%左右。

采用卧式表面曝气机曝气及推流，每隔一段时间，Pasveer氧化沟的曝气机就需停下来，使沟内的污泥沉淀，排出处理后的出水。第一代氧化沟沟深1～2.5m，为了达到连续运行，Pasveer氧化沟发展的多种形式，设置了二沉池。这一阶段的氧化沟主要是延时曝气系统。受当时抱起设备的限制，上述抱起设备的氧化沟设计的有效水深一般在1.5m以下。随着氧化沟技术的应用，氧化沟占地面积大的缺点越来越突出。

为了弥补转刷式氧化沟的技术弱点，20世纪60年代末，DHV有限公司将立式低速表曝机应用于氧化沟，将设备安装于中心隔墙的末端，利用表曝机产生的径流作动力，推动氧化沟中的液体。1967年，DVH公司综合了常规污水处理系统和氧化沟的优点，发明了第一代Carrousel氧化沟系统。1968年在荷兰Oosterwolde首次应用获得成功。

2. 工艺变迁与演化

时至今日，世界范围内有近850多个上规模的污水处理厂投入了运行。实践证明，Carrousel氧化沟技术是二级污水处理技术中一种最可靠的技术之一。从1967年的第一座Carrousel氧化沟到今天的带厌氧区的Carrousel3000氧化沟系统，Carrousel氧化沟发生了巨大的变化。这一工艺被称为Carrousel氧化沟，卡鲁塞尔氧化沟的沟深加大到4.5m以上。 Lecompte和Mandt于1967年首先提出将水下曝气和推动系统用于氧化沟，发明了射流曝气氧化沟（JAC）。这种工艺的优点是沟的深度和宽度相互独立，沟深可达7〜8m。第一个生产规模的JAC于1973年在美国建成，处理水量为1.1×104m3/d。
