电子显微镜的成像原理及应用

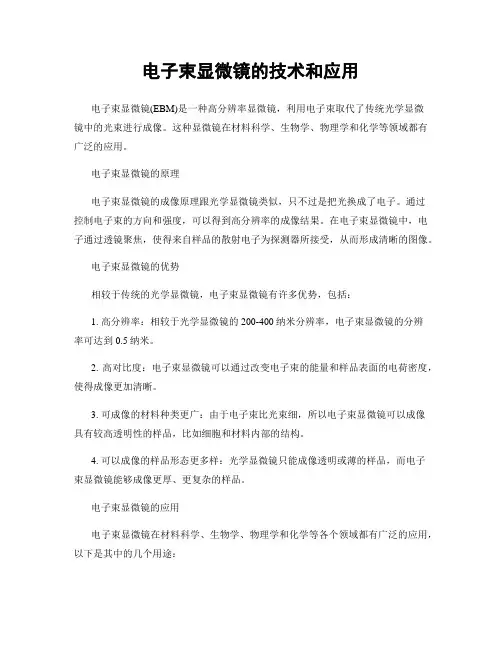

电子束显微镜的技术和应用

电子束显微镜(EBM)是一种高分辨率显微镜，利用电子束取代了传统光学显微镜中的光束进行成像。这种显微镜在材料科学、生物学、物理学和化学等领域都有广泛的应用。

电子束显微镜的原理

电子束显微镜的成像原理跟光学显微镜类似，只不过是把光换成了电子。通过控制电子束的方向和强度，可以得到高分辨率的成像结果。在电子束显微镜中，电子通过透镜聚焦，使得来自样品的散射电子为探测器所接受，从而形成清晰的图像。

电子束显微镜的优势

相较于传统的光学显微镜，电子束显微镜有许多优势，包括：

1. 高分辨率：相较于光学显微镜的200-400纳米分辨率，电子束显微镜的分辨率可达到0.5纳米。

2. 高对比度：电子束显微镜可以通过改变电子束的能量和样品表面的电荷密度，使得成像更加清晰。

3. 可成像的材料种类更广：由于电子束比光束细，所以电子束显微镜可以成像具有较高透明性的样品，比如细胞和材料内部的结构。

4. 可以成像的样品形态更多样：光学显微镜只能成像透明或薄的样品，而电子束显微镜能够成像更厚、更复杂的样品。

电子束显微镜的应用

电子束显微镜在材料科学、生物学、物理学和化学等各个领域都有广泛的应用，以下是其中的几个用途： 1. 生物学研究：电子束显微镜可以成像生物组织的细胞结构和分子组成，从而帮助研究细胞的生长、分裂、衰老和疾病等重要过程。

2. 材料科学：电子束显微镜可以帮助分析各种材料的微观结构，特别是像非晶材料、纳米材料、陶瓷和液晶等具有高结晶度的材料。

3. 化学研究：电子束显微镜可以帮助研究材料的晶体结构，并确定反应物的性质和化学组成，从而支持新药物的开发和制备。

4. 物理学研究：电子束显微镜可以帮助研究粒子物理，如观察定位精确的电子和光子。

结语

电子束显微镜是一种非常有用的工具，可以帮助我们更好地研究材料、生物、化学和物理。随着科学技术 的发展，电子束显微镜的性能和应用也将不断得到提高和拓展，为人类的科学研究发展创造更多的机遇。

电子显微镜的原理和应用

1. 介绍

电子显微镜（Electron Microscope）是一种利用电子束来观察物体细微结构的高分辨率显微镜。相比于光学显微镜，电子显微镜有更高的放大倍数和更高的空间分辨率，能够观察到更小尺寸的物体细节。

2. 原理

电子显微镜的基本原理是利用电子束的特性进行物体的成像。其主要包括以下几个步骤：

2.1 电子源

电子显微镜使用的电子源是热发射电子枪或冷阴极电子枪。热发射电子枪是通过对钨丝加热使其发射电子，冷阴极电子枪则利用一定的场效应来发射电子。

2.2 电子束的聚焦

电子束通过一系列的磁场透镜进行聚焦，在经过透镜调整后的电子束将会聚焦到一个微小的点上。这个点称为样品上的探针。

2.3 样品与电子束的相互作用

样品与电子束相互作用后，会发生多种不同的物理过程，如散射、吸收和透射等。这些相互作用过程会产生反射电子、散射电子和透射电子。

2.4 探测器和成像

根据不同的相互作用过程，可以选择不同的探测器进行电子的检测。通过收集反射电子、散射电子和透射电子，可以形成不同的图像。

3. 应用

电子显微镜在科学、工程和医学等领域有着广泛的应用。

3.1 材料科学

电子显微镜可以观察和分析材料的微观结构和成分。通过对材料的显微镜图像进行研究，可以了解材料的形貌、晶体结构以及相互作用等性质，从而指导材料的设计和改进。 • 分析材料的结构：通过电子显微镜观察材料的晶体结构和晶界，可以提供材料的结构信息，例如材料的晶格常数、晶粒尺寸等。

• 分析材料的成分：通过扫描电子显微镜和透射电子显微镜等技术，可以观察和分析材料的元素成分和化学组成。

3.2 生物学研究

电子显微镜在生物学研究中扮演着重要的角色。它可以用于观察和研究生物细胞、细胞器、生物大分子的结构和功能。

• 观察细胞结构：通过电子显微镜，可以观察细胞的超微结构，如细胞核、线粒体、内质网等细胞器的结构特征。

• 研究细胞功能：电子显微镜还可以用于观察细胞内各种生物大分子的结构和相互作用，以及研究细胞的代谢过程和信号传递机制。

简述SEM的成像原理及应用

1. SEM简介

扫描电子显微镜（Scanning Electron Microscope，简称SEM），是一种利用扫描电子束进行表面成像的仪器。相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度信息。

SEM的成像原理是通过发射出的高能电子束与样品表面的相互作用来获取显微照片。

2. SEM的成像原理

SEM的成像原理主要包括电子源、电子-样品相互作用、信号检测和图像处理四个方面。

2.1 电子源

SEM使用的电子源一般为热发射阴极或冷阴极，产生的电子束被加速并聚焦成一个细小的束流，以便于扫描。

2.2 电子-样品相互作用

电子束照射到样品表面后，与样品原子和分子发生相互作用。这些相互作用包括：

• 弹性散射：电子与样品原子表面发生碰撞，散射出不同角度的电子，不改变能量。

• 无弹性散射：电子与样品原子发生碰撞，散射出去的电子拥有不同的能量。

2.3 信号检测

SEM检测到电子与样品相互作用后产生的信号，主要有以下几种：

• 二次电子（SE）：因主束电子激发样品表面产生的次级电子。

• 后向散射电子（BSE）：主束电子与样品原子核发生碰撞后返回。

• X射线：主束电子激发样品原子核内部电子跃迁产生的特征能量的波长。

2.4 图像处理

SEM获取到的信号经过放大和转换成数字信号后，可以通过计算机进行图像处理和增强，最终形成高分辨率的显微图像。 3. SEM的应用

SEM作为一种高分辨率的显微镜，在各个领域有广泛的应用。

3.1 材料科学

• 材料表面形貌观察：SEM可以观察材料表面的形貌，如晶体形态、颗粒分布等。

• 元素分析：SEM连接能谱仪（EDS）可以实现元素组成分析，用于材料的定性和定量分析。

• 结构分析：SEM可以观察材料的断口和界面结构，用于研究材料的破裂机理和界面结合情况。

3.2 生物学

• 细胞观察：SEM可以观察生物细胞的形态和结构，如细胞膜、细胞器等。

电子显微镜的工作原理和应用

随着科技无止境的发展，电子显微镜已经成为现代科学领域不可或缺的工具。其能够以高清晰度和高放大倍率观察物质的基本结构和细节，对于研究珍贵材料、化学元素以及生物分子的结构和功能等领域有着重要的应用。本文将介绍电子显微镜的基本工作原理以及其在科学研究和工业领域的应用。

一、电子显微镜的工作原理

电子显微镜是利用电子束代替可见光进行物质的成像。电子束是通过高电压加速器将电子加速到高速度，然后经过一系列透镜、光束限制器等设备，最后聚焦在样品的表面上，通过与样品中原子相互作用产生的信号来产生像。与可见光显微镜相比，它可以提供比传统光显微镜更高的分辨率和更高的放大倍率。

在电子显微镜中，电子束穿过一个光束限制器，该限制器可控制电子束的直径和形状。电子束的直径越小，分辨率越高。此外，该工具还包含聚焦透镜、信号检测器和电镜柱。聚焦透镜可将电子束聚焦到样品表面，并可调节聚焦深度和位置。信号检测器接收样品与电子束相互作用产生的信号，并将其转换为图像格式。电镜柱可将信号转换为传输电子图像，并通过屏幕或计算机显示。

二、电子显微镜的应用

1. 材料科学

电子显微镜是研究新材料的有力工具。它可以用来观察不同材料的精细结构，并帮助科学家研究它们的物化性质。例如，电子显微镜可以用来观察金属和合金的晶格结构，以及观察材料的局部原子结构和缺陷。此外，电子显微镜还可以观察半导体和陶瓷材料的微观结构和电子器件中的性能分析。

2. 生物学

电子显微镜在生物领域中有广泛的应用。它可以帮助科学家研究生物分子及其复杂的组装。例如，电子显微镜在细胞学的研究中被广泛应用。通过电子显微镜观察细胞可以获得有关纤维蛋白、膜系统和细胞器等微观结构的详细信息。此外，电子显微镜还被用来研究病毒、细菌和其他微生物的结构。

3. 空间探测

电子显微镜被广泛应用于太空探测器中。它可以帮助科学家研究天体物质的成分和结构，以及研究行星、卫星和小行星的表面和地质结构。例如，电子显微镜可以在月球样本中检测到微小晶体，并帮助科学家更好地了解月球的地质历史。
