电动执行器工作原理 :电动执行器种类很多。下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。 直行程与角行程电动执行器的作用是接受调节器或其它仪表送来的O一10毫安的标准直流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。这两种执行器都是由伺服放大器与执行机构两大部分组成的。它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)伺服放大器是由前置放大器、触发器、硅可控整流元件等组成的，其作用是将输入的直流毫安信号和位置发送器的反馈信号进行比较。如比较后的差值为零，伺服放大器就没有输出，执行器处于平衡状态，输出轴的位置不变；如果比较后有偏差信号，经放大器放大到足够的功率，驱动二相伺服电动机，使减速器输出轴旋转，直到输入信号与位置反馈信号相等为止，此时输出就稳定在与输入信号相应的新的位置上。

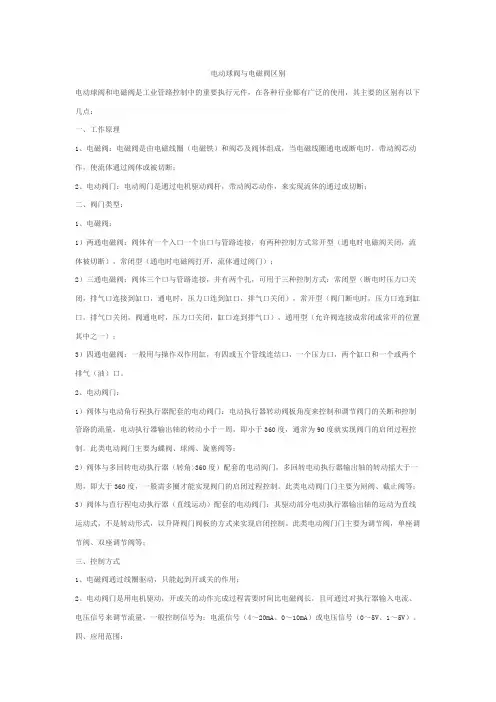

电动球阀与电磁阀区别

电动球阀和电磁阀是工业管路控制中的重要执行元件，在各种行业都有广泛的使用，其主要的区别有以下几点：

一、工作原理

1、电磁阀：电磁阀是由电磁线圈（电磁铁）和阀芯及阀体组成，当电磁线圈通电或断电时，带动阀芯动作，使流体通过阀体或被切断；

2、电动阀门：电动阀门是通过电机驱动阀杆，带动阀芯动作，来实现流体的通过或切断；

二、阀门类型：

1、电磁阀：

1）两通电磁阀：阀体有一个入口一个出口与管路连接，有两种控制方式常开型（通电时电磁阀关闭，流体被切断），常闭型（通电时电磁阀打开，流体通过阀门）；

2）三通电磁阀：阀体三个口与管路连接，并有两个孔，可用于三种控制方式：常闭型（断电时压力口关闭，排气口连接到缸口，通电时，压力口连到缸口，排气口关闭），常开型（阀门断电时，压力口连到缸口，排气口关闭，阀通电时，压力口关闭，缸口连到排气口），通用型（允许阀连接成常闭或常开的位置其中之一）；

3）四通电磁阀：一般用与操作双作用缸，有四或五个管线连结口，一个压力口，两个缸口和一个或两个排气（油）口。

2、电动阀门：

1）阀体与电动角行程执行器配套的电动阀门：电动执行器转动阀板角度来控制和调节阀门的关断和控制管路的流量，电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。此类电动阀门主要为蝶阀、球阀、旋塞阀等；

2）阀体与多回转电动执行器（转角>360度）配套的电动阀门，多回转电动执行器输出轴的转动摇大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。此类电动阀门门主要为闸阀、截止阀等；

3）阀体与直行程电动执行器（直线运动）配套的电动阀门：其驱动部分电动执行器输出轴的运动为直线运动式，不是转动形式，以升降阀门阀板的方式来实现启闭控制。此类电动阀门门主要为调节阀，单座调节阀、双座调节阀等；

三、控制方式

1、电磁阀通过线圈驱动，只能起到开或关的作用；

气动阀门执行器的控制方式及工作原理

第 1 页 共 4 页 气动阀门执行器的控制方式及工作原理

气动执行器结构

在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。

(一)基于单片机开发的智能显示仪控制

智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。

1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。

电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。 气动阀门执行器的控制方式及工作原理

第 2 页 共 4 页 2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。

在设计方案中选用目前普遍使用的51系列单片机AT89C4051。AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上与80C51和80C52完全兼容。

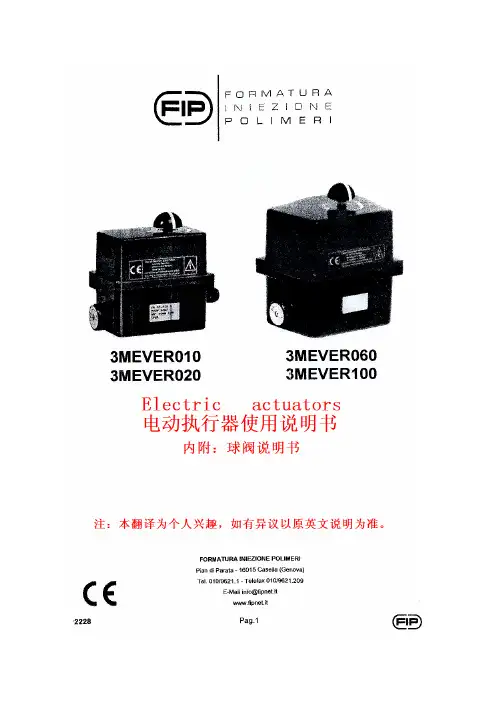

电动执行器说明书

注意：

— 在没有确定电源电压及相位时，不要连接执行器。

— 这个执行器已经被工厂所测试过了，其球阀的开、关状态已经被设定对应90度（或180度）使用，

所以没有必要打开执行器上盖。

— 在调节凸轮前需关闭电源，步骤：

 移走外盖

 断开传动部分

 使用专用调节工具

— 在操作执行器之前应参考技术数据表

— 小心，在安装之前，应保证手动调节是正常、无障碍的。执行器防护级是IP65,免维护。

— 电子执行器必须要有一个合乎规范并安全的电源保护系统（如：断路器）。

接线：如图

 供电电源和远程连接综述：

A. 对于3MEVER010X和3MEVER020X执行器来说不用打开外盖从外部DIN端子即可接线，该执

行器配装可分体拆卸的DIN标准连接接头。步骤：

 拧开有供电电源标记的连接器外壳上的螺钉，然后将它从DIN连接接头的插头座上拆下来。

 拧开DIN连接接头的插头座插头上的螺钉，把电源电缆与此连接，然后将连接器外壳盖上并紧固

螺钉即可。（DIN连接密封头可以适应6到8毫米外径的电缆）

B. 对于3MEVER010X和3MEVER020X执行器，需拆卸并移走执行器上盖，方可在内部接线，步骤：

 拉出阀门位置开度指示器

 用一把螺丝刀拆卸封盖四角的螺钉，移走执行器上盖。

 旋转电缆密封头，然后把电源电缆插入后预留合适长度的引线，让后旋紧即可。（该种执行器

上的电缆密封接头符合ISO20质量体系认证，可以适应5.5到12毫米外径的电缆）

 交流供电部分(AC)连接：

 端子T/E接电源地线

 端子1连接电源零线N

 端子2连接电源Ph常开端（相线）

 端子3连接电源Ph常闭端（相线） 注：2/3端子需对应于电源端控制的常开或常闭的驱动状态，(50/60Hz)

 直流供电部分(DC)连接：

 连接端子3和端子2后和端子1一起都为单刀多点开关公共端，连接电源正负极。
