填石路基施工工艺流程

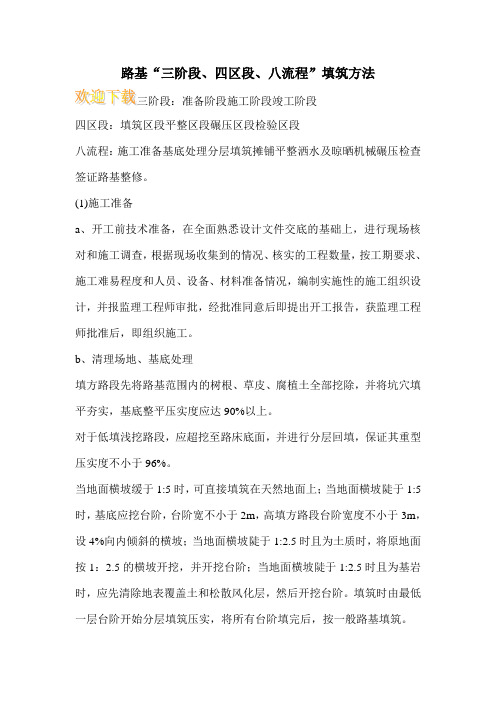

路基“三阶段、四区段、八流程”填筑方法四区段：填筑区段平整区段碾压区段检验区段八流程：施工准备基底处理分层填筑摊铺平整洒水及晾晒机械碾压检查签证路基整修。

(1)施工准备a、开工前技术准备，在全面熟悉设计文件交底的基础上，进行现场核对和施工调查，根据现场收集到的情况、核实的工程数量，按工期要求、施工难易程度和人员、设备、材料准备情况，编制实施性的施工组织设计，并报监理工程师审批，经批准同意后即提出开工报告，获监理工程师批准后，即组织施工。

b、清理场地、基底处理填方路段先将路基范围内的树根、草皮、腐植土全部挖除，并将坑穴填平夯实，基底整平压实度应达90%以上。

对于低填浅挖路段，应超挖至路床底面，并进行分层回填，保证其重型压实度不小于96%。

当地面横坡缓于1:5时，可直接填筑在天然地面上；当地面横坡陡于1:5时，基底应挖台阶，台阶宽不小于2m，高填方路段台阶宽度不小于3m，设4%向内倾斜的横坡；当地面横坡陡于1:2.5时且为土质时，将原地面按1：2.5的横坡开挖，并开挖台阶；当地面横坡陡于1:2.5时且为基岩时，应先清除地表覆盖土和松散风化层，然后开挖台阶。

填筑时由最低一层台阶开始分层填筑压实，将所有台阶填完后，按一般路基填筑。

c、路基填筑工艺试验：用于填方的每种类型填料都要进行土质鉴定试验，合格后方可作为填料使用，选定填料后，必须按规范要求填筑一段长度不小于100m（全幅路基）的试验段，通过试验段所获得的数据，确定压实的各种指标：设备类型、机械最佳组合方式、碾压遍数和碾压速度、工序、每层松铺厚度和填料含水量等参数，将试验结果报监理工程师审批，作为路堤填筑控制的依据。

在施工中，按规定要求的频率进行每层填料的压实度试验。

d、做好排水设施。

事先做好截水沟、排水沟等排水及防渗设施，对于填方路段，为避免雨季冲刷边坡，每隔20m左右，设置一道厚5cm，宽50cm，深30cm砂浆临时急流槽,引排路基表面积水。

(2)填土路基的填筑①土方填筑填土材料不得使用淤泥、有机土、含草皮土、生活垃圾、树根和含有腐朽特征的土。

路基填筑标准化施工工艺一、施工理念要把路基工程当成土工结构物来施工。

要确保路基的强度、稳定性、耐久性，要能够抵住各种自然因素作用的影响。

二、路基总体施工工艺三阶段：准备阶段、施工阶段、整修验收阶段四区段：填筑区段、平整区段、碾压区段、检验区段，均需进行流水作业。

八流程：施工准备、基底处理、分层填筑、摊铺平整、洒水晾晒、碾压夯实、检验签证、路基整修。

路基要做到轮廓分明、路肩边线、路拱大面平整、曲线地段要圆顺，路拱每层做完之后，路肩洒白灰线。

三、路基设计标准新建客货共线铁路设计暂行规定:线下设计标准：200Km/h，线上设计标准：160Km/h。

路基宽度：直线段7.7米，曲线段根据曲线半径不同进行加宽, 曲线半径大于6000米，曲线外侧加宽值为0.2米；R小于3500米，曲线外侧加宽0.4米；R界于二者之间，加宽0.3米；路基形状：三角形4%横向排水坡；路肩宽度不小于1米；路基填料：基床表层0.6米级配碎石，基床底层1.9米AB组填料；路堤基床以下为ABC组填料或改良土。

在涵洞和桥梁缺口地段填筑级配碎石，涵洞缺口，路基施工中要做成台阶，两侧的级配碎石要分层、均匀填筑。

四、路基填筑施工标准化施工工艺1.施工放样开工前，先进行导线、中线、水准点的复测，并把重要的中线点引出路基外，设置护桩，护桩每边的数量不少于3根。

测量成果需报监理工程师审核后，再按图纸放出路基中线、坡脚、边沟等位置。

路堤每填筑一层应测设一次边桩，并用石灰标出边线（应含加宽值），路堤每填筑1.5-2.0m后测设一次中桩。

2.基底处理及清表（1）基底处理填筑前认真做好基底处理，软土路基地段应得前做好桩基处理、砂垫层等、并检查验收。

（2）清表施工前需清除路基范围内原地面表层植被、树根、并做好临时排水设施。

将原地面腐、松土清除，并换填好土。

具体施工方法：用推土机、平地机、挖掘机对路基填筑范围内表土清除深度10〜30cm，清除的表土杂物堆弃于施工范围之外。

G210 三桥经沙文至扎佐一级公路兼城市干道工程填石路基施工方案编制人：审核人：审批人：中铁五局(集团)有限公司G210 三桥经沙文至扎佐一级公路兼城市干道工程项目施工 A 标段项目经理部2013年6月1日目录1、工程概述 (2)1.1、编制依据与原则 (2)1.2、工程概况 (2)1.3、主要技术标准 (2)2、施工方案和施工方法 (3)2.1、施工准备 (3)2.1.1、测量工作 (3)2.1.2、填料要求 (3)2.1.3、施工要求 (3)2.1.4、路基压实标准 (4)2.1.5、排水保证 (4)2.2、填石路基施工 (4)2.2.1、一般路堤填筑 (4)2.2.2、特殊路基施工 (7)2.2.2.1、路基清淤换填碎石段 (8)2.2.2.2桥台、涵背回填段 (9)2.2.2.3高填路堤 (10)2.2.2.4路基填挖交界处处理 (10)2.3、施工工艺流程 (11)3、施工进度计划及劳动力安排 (11)3.1、施工进度计划 (12)3.2、劳动力安排 (12)4、质量保证措施 (12)5、安全生产、文明施工、环境保护 (13)5.1、目标 (13)5.1.1、安全生产 (13)5.1.2、文明施工 (14)5.1.3、环境保护 (14)5.2、组织措施 (14)5.3、安全生产措施 (15)5.4、文明施工措施 (16)5.5、环境保护措施 (16)填石路基施工方案1、工程概述1.1、编制依据与原则一、招标文件《G210 三桥经沙文至扎佐一级公路兼城市干道工程项目施工 A 标段》施工招标文件、答疑文件。

二、招标图纸和施工图纸三、国家、行业、标准化协会、地方的主要规范、规程、标准、法规四、国家、地方的主要图集五、现场踏勘资料六、类似工程施工经验我公司丰富的类似工程施工经验、机械设备和技术装备水平。

1.2、工程概况贵阳至遵义城市带主干道一期工程,既是贵阳至北部新城的重要城市干道,又是贵阳至遵义城市带主干道重要的组成部分。

路基填方施工技术交底1施工工艺流程施工预备→测量放线→基底处理→基底处理检查→路堤填土〔石〕方→摊铺整平→含水量检测→压路基碾压→压实度检测→报检监理验收→变坡修整→重复作业。

1.1测量放线路基施工前，应首先对设计院供给的导线点、水准点进展复测，其精度满足标准要求时方可使用，然后依据工程需要进展导线点、水准点加密，并将复测加密成果上报监理工程师复核批准。

1.2基底处理本标段路基基底根本上稳固，但基底外表附有草皮、树根等耕植土，应去除出去，并且多段路基为高填方路段，其地势比较低洼，地表厚度在 2.0m-5.0m，施工时分层碾压处理。

施工中假设觉察本标段存在脆弱地基，便需进展处理，处理方案措施如下：强夯处理，有利于消退地基的差异沉降，同时对地基施工加预加变形，消退地基的工后沉降，需对该段下覆脆弱地基崐的分布深度争论，承受适当能级进展强夯，夯击数 8-10 击，一遍崐满夯，夯后推土机推平，重型压路机碾压。

其施工工艺如下：a.测量放样利用水准仪协作钢卷尺按设计要求的夯点间距定出各夯点的位置，并用小木桩做明显的标记，夯点位置偏差±5cm。

b.夯机就位、开夯夯机就位，校验夯锤对中偏差，夯锤落距，此后进展夯击，夯击时应防止偏锤等不利现象发生。

c.夯沉量测试及停夯标准夯击过程中，利用水准仪测量各夯点，每击的夯沉量及累计夯沉量。

停夯标准：最终两击平均夯沉量小于 5cm。

夯击过程中，假设觉察夯沉量过大，或两个夯点间的夯沉量偏差过大，应停夯，分析缘由，准时处理。

d.碾压找平强夯完成后，推土机整平，利用压路机静压，以暴露出潜在的凹凸面，然后，利用推土机细平，压路机碾压至规定的密实度按≥90％掌握。

e.检查、验收检查原地基处理后的密实度，反响模量及变形模量。

计算总夯沉量，分析工后沉降各项指派指标合格后，报监理工程师验收，进入下道工序。

B.浸水路堤段基底处理依据本标段的特点，全部承受人工挖渠放水后，再清淤，并视具体状况分别承受抛填片石方案和填渗水土方案。

填石路堤施工工艺一、施工准备（1）、技术准备1. 认真审核工程施工图纸及设计说明书，做好图纸会审记录。

2. 编制施工方案，制定质量、安全等技术保证措施，并经有关单位审定批复。

对施工人员进行详细的技术、安全交底。

3. 检测石料的抗压强度和路床顶面填土强度CBR 值，并进行其他土工试验项目检测。

4. 根据设计文件，对导线点、中线、水准点进行复核，依据路线中桩确定路基填筑边界桩和坡脚桩。

在距中线一定安全距离处设立控制桩，其间隔不宜大于50m ；在不大于200m 的段落内埋设控制标高的控制桩5. 开工前选择长度不小于200m 的全幅路基作为试验路段，以确定填石路基工方法，即压实设备的机组类型和施工工序，得出压实设备在最佳组合下的压实遍数以及能被有效压实的压实层厚度等。

编制试验段总结报告并上报审批，根据试验数据制定填石路基施工措施，从而指导大面积填石路基施工。

（2）、材料要求和准备1. 填石路堤的主要材料为石料，石料强度不小于15MPa ，护坡的石料强度不小于20MPa ，石料最大粒径不宜超过层厚的 2 ／3 。

2. 路床顶面以下0.5m 范围的填土，其强度CBR 值应符合设计和技术规范要求，填料最大粒径不得大于100mm 。

3. 根据试验检测数据确定，本合同关坡段路基挖石方的材料检测数据满足设计要求，可作为填石路堤的施工材料，平均运距为 4.5 公里，采用挖掘机配自卸汽车装运。

不满足粒径要求的材料运至填筑现场人工辅助破碎机破碎，满足要求后填筑。

（3）、机具设备1. 工程机械：履带式液压挖掘机配破碎锤、装载机、自卸汽车、大型推土机、重型振动压路机、洒水车等。

2. 施工测量仪器和试验检验设备：全站仪、水准仪、经纬仪、灌砂筒、3m 靠尺、钢尺等。

（4）、作业条件1. 填石路堤施工工前检查路基土壤与工程地质勘察报告、设计图纸是否相符，有无破坏原状土壤结构或发生较大扰动现象，在核查各项无误后，检验确定路基承载力满足设计和规范要求。

第一章路基土石方工程施工方案和施工方法 (1)1。

1。

2。

1。

1．施工准备 (1)1.1.2.1。

2．基底处理 (2)1。

1.2.1。

3．路堤填筑试验 (2)1.1。

2.1.4．分层填筑 (2)3.1.2。

1。

5．路基预压、整修 (1)3。

1。

2.2．石方路堤填筑施工 (1)3。

1.2。

3．土石混填路堤施工 (2)3。

1。

2.4．路基土石方挖方施工 (2)3。

1。

2。

4.2．石质路堑开挖方法 (2)3.1。

3．路基防护工程施工方案和施工方法 (5)3.1。

3.1．挡土墙（护面墙）施工 (6)3.1.3。

2．浆砌片石及砼预制块骨架护坡 (6)3.1.3。

3．坡面植草 (7)3.1.4．路基排水工程施工方案和施工方法 (7)第一章路基土石方工程施工方案和施工方法1。

1.2.1．路基填筑施工路堤填筑以机械作业为主，采用全站仪、水平仪进行控制测量和施工测量，土方采用挖掘机挖装、自卸车运输，推土机和平地机整平，全液压振动压路机压实。

按“三阶段、四区段、八流程”的作业程序组织施工。

三阶段：准备阶段—施工阶段-竣工验收阶段。

四区段：填筑区段—平整区段—碾压区段—检验区段.八流程：施工准备→基底处理→分层填筑→翻晒（或洒水）→摊铺整平→机械碾压→检验签证→路基整形。

路基填筑施工工艺详见路基填筑施工工艺框图.1。

1。

2。

1。

1．施工准备熟悉设计文件、施工图纸，根据设计院提供的测量资料和控制桩进行中线复测和路基横断面复核，复测无误后进行施工放样。

根据征地线，配合业主和当地政府一起进行征地拆迁。

施工范围内的坟墓、灌溉系统、机耕道路、电力及通讯线等需要迁改的进行统一迁改。

路基施工前,路堤作好防排水系统，将路线两侧施工范围内的地面水排干，做到永久与临时结合。

清除或移植施工范围内的树木、草皮、耕植土等,耕植土外移集中堆放，用于租用土地的复耕和坡面网格内培土.1.1。

2.1。

2．基底处理路基填前地表处理严格按设计及规范进行,并作好临时排水设施。

路基⼟⽯⽅施⼯全过程图⽂⽆论在铁路⼯程或者公路⼯程建设中，路基⼟⽯⽅⼯程是⼀项⼗分基础且重要的的施⼯步骤，路基⼟⽯⽅施⼯不仅仅是只需要⾯对施⼯量⼤这么⼀个问题，我们更需要知道如何处理和应对它复杂多变的施⼯条件，今天⼀起来看看常见的路基⼟⽯⽅中都有哪些施⼯注意要点吧。

前⾔：在介绍路基⼟⽯⽅施⼯之前我们，先通过⼀张图来巩固⼀下路基的基本结构都有哪些。

⼀、施⼯准备1、⼈员和机械设备准备1）⼈员准备包括项⽬经理部管理⼈员及其协作队伍管理⼈员和现场的机械操作⼈员和⼯⼈。

2）设备准备包括在实际施⼯中能所⽤的机械设备及其仪器。

3）其中包括挖机、装载机、推⼟机、平地机、压路机、⾃卸车、洒⽔车等⼀些⼩型机具。

2、测量准备1）路基开⼯前⾸先对导线测量，后对路基横断⾯进⾏复测，并绘制CAD图，计算⼟⽯⽅量并与施⼯图纸⽐较，找出与设计不同的地⽅，并核实⼯程数量是否与图纸⼀致。

2）路基开⼯前进⾏路基中⼼放样，填⽅路段根据坡度重新进⾏坡脚放样，挖⽅段根据边坡坡度进⾏边坡开挖线边线放样。

3）测量⼈员放好桩位后，现场技术⼈员应对桩位进⾏保护，防⽌桩位丢失及移位。

⼆、路基设计标⾼：路拱横坡2.0%，旋转轴及设计标⾼位置在中央分隔带边缘。

对于整体式路基，超⾼绕中央分隔带外边缘旋转；对于分离式路基，超⾼旋转轴为距左侧⼟肩外边缘（前进⽅向）1.0m处，即不管是整体式还是分离式路基，超⾼旋转轴相对于⾏车道中⼼位置保持不变，但⼟路肩保持正常的坡率向外倾斜。

超⾼过渡在缓和曲线内挖除。

三、路基桩点布置图3、现场准备(⼟⼯试验)开⼯前对⼯程沿线和取⼟场的填料每5000⽴⽅⽶或⼟质变化时按《公路⼟⼯试验规程》规定的⽅法取样进⾏试验，测定填料的类别、等级、液塑限、天然密实度等详细数据，⽤重型击实法确定⼟的最⼤⼲密度和最佳含⽔量。

为填料选择以及压实⼯艺提供依据。

路堑开挖 (施⼯⽅法考虑深度，长度，地形，⼟质等情况):较短⽽深的路堑：横断⾯全宽，采⽤全断⾯横挖法较短⽽深的路堑：△全断⾯横挖法较长路堑：1、分层纵挖：横断⾯全宽纵向分层开挖；2、通道纵挖：沿纵向开挖⼀条通道，再开挖两边；3、混合式开挖法：沿纵向挖通道，再横向挖。

填石路基施工方案一、施工背景和目的填石路基施工是道路建设的重要环节之一，其目的是通过填充石料，形成坚实的路基，为道路的承载提供稳定的基础。

本方案旨在详细阐述填石路基施工的工艺流程、施工注意事项以及质量控制要点，以确保施工过程顺利进行并达到设计要求。

二、施工工艺流程1.准备工作：施工前，需进行现场勘测，确定路基开挖范围。

同时，对原有地面进行整平和压实处理，以确保路基稳定。

2.石料选择：根据设计要求和当地石料资源情况，选择适宜的石料作为填充材料。

石料应满足相应建设标准，具备良好的力学性能和稳定性。

3.开挖基坑：按照设计要求，在路基范围内进行基坑开挖。

基坑的深度和坡度应符合设计要求，保证石料填充后路面的平整度和排水性能。

4.铺设防水层：在基坑底部铺设防水层，以防止路基水分的渗透，保持路基的稳定性。

5.填充石料：将预选的石料逐层填充至基坑内，每层石料应均匀、紧密铺设，并使用振动器进行压实，以提高填充层的密实度和稳定性。

每次填料层的厚度应根据设计要求进行控制，并及时进行压实试验。

6.压实处理：在每次填料层完成后，利用压路机或振动压实机对填料层进行压实处理。

压实过程中，需注意控制压实层的密实度和均匀性，以确保填料层的稳定性。

7.边坡处理：对填充路基的边坡进行处理，根据设计要求进行边坡的削坡、整平和防护工作，以提高边坡的稳定性和安全性。

8.检测与验收：在填石路基施工完成后，进行必要的质量检测与验收。

包括对填料层的密实度、含水量、均匀性以及边坡的稳定性和坡度等进行检测，确保施工质量达到设计要求。

三、施工注意事项1.石料堆场选择：选择开挖基坑附近平整的土地作为石料堆场，确保石料供应和施工进度。

2.填充层厚度控制：每次填充层的厚度应根据设计要求进行控制，避免过厚或过薄。

3.铺设均匀、紧密：石料应均匀铺设，填充时注意石料的均匀性和紧密度，避免存在空隙和堆积现象。

4.压实均匀：压实处理时，应注意均匀施力，避免造成不均匀压实和路基沉降情况。

土石混填路基作业指导书1工程概况K62+415-K62+470段土石混填路基，共55米长。

最大填高16.57米，原设计为强夯处理，由于条件限制强夯无法施工。

根据试验段要求下层土方每层松铺厚度不超过30cm；上层石方每层松铺厚度不超过40cm，最大粒径不超过层厚的2/3。

2土方填筑1、施工工艺1.1测量放样，将拱涵台背范围内的原地面垃圾清理干净并填平碾压，通知测量进行四方联测确认方量。

1.2台背回填，台背回填按照台背回填施工作业指导书进行施工，不做详细介绍。

1.3下层填土施工1）台背回填完成后，装运填料优先选用级配较好的砾类土、砂类土等粗粒土作为填料，严禁使用含草皮、生活垃圾、树根、腐殖质的土以强膨胀土、有机质土和易溶盐超过允许含量的土。

2）填筑、摊铺、碾压①路基每层填筑严格执行“划格上土、挂线施工”。

②准备直径3cm、长150cm红白相间（25cm刻度）的花杆，在边线位置每隔20m插一根，依据花杆上的刻度连续挂好线绳，线绳应绷紧，作为机械平整时的依据，保证平整度和松铺厚度。

③运输车按要求卸料后，先用推土机粗平，对含水量进行检查，不合格要洒水或翻拌晾晒，合格后用平地机精平；检查松铺厚度、平整度，符合要求后方可碾压。

④先稳压，后振动碾压，碾压时压路机遵循从路边向路中、从低侧向高侧的原则；压路机的碾压行驶速度不得超过4km／h，错轮宽度对振动压路机不得小于压实轮的1/3，对三轮压路机不得小于后轮的1/2。

3）压实度检测每层碾压六遍后（碾压来回为一遍）进行压实度检测，通知实验室做压实度，压实度合格后进行下一层施工，压实度不合格则继续碾压直至压实度合格为止。

2、填料要求液限大于50%、塑性指数大于26，不得作为94、96区填料，当粗颗粒含量大于50%，且CBR值大于3时，可直接作为93区填料，当粗颗粒含量小于50%，不能作为路堤填料。

3、施工要点（1）路堤填筑时必须根据设计断面水平分层填筑和压实。

分层最大松铺厚不应超过30cm；分层最小压实厚度不小于10cm。
