特高压换流站800kV直流刀闸合闸不到位原因分析及应对措施研究

高压刀闸故障分析及处理措施浅析
高压刀闸是电力系统中常见的一种开关设备，一旦出现故障，会影响整个电力系统的正常运行，甚至会导致事故的发生。

因此，对高压刀闸的故障进行分析并采取相应的处理措施是非常重要的。

一、高压刀闸的故障类型
1. 接触不良：接触不良是高压刀闸常见的故障之一，在开合过程中容易出现。

表现为合上后，电流无法通过刀片的接触面，可能会出现火花或弧光现象；开关刀片也可能与静触头接触不良，造成电流中断、电弧或瞬间过载。

2. 机械故障：机械故障是指高压刀闸受到外力冲击或过载时，导致机械部件的松动或损坏。

这类故障可能会导致刀闸无法正常合上或断开。

3. 绝缘故障：由于高压刀闸在运行中要承受高压电场的作用，长时间使用后，绝缘性能可能会下降，出现漏电、击穿等绝缘故障。

1. 接触不良的处理：
（1）检查接口处是否有脏污，清理后再接回；
（2）调整接触点的位置，使其能够完全接触；
（3）更换新的接触点；
（4）检查刀闸的弹簧是否已经老化松弛，更换新的弹簧。

2. 机械故障的处理：
（1）重新固定机械部件；
（2）检查机械部件是否损坏，如有损坏需要更换；
（3）对于无法恢复原状的机械故障，必须更换新的高压刀闸。

（2）清洗绝缘材料表面的脏污；
（3）检查高压刀闸所安装的环境是否符合安装要求，如不符合，要把它迁移到更加适合的位置。

总之，在处理高压刀闸故障时，应先确定故障类型和程度，根据实际情况采取相应的措施进行处理，以保证高压刀闸的正常运行。

在日常运行中，对高压刀闸进行定期的检查和维护，可以有效避免其出现故障。

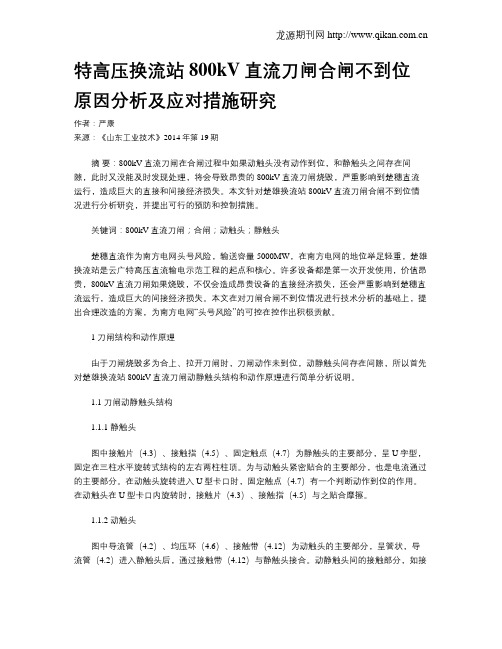

特高压换流站800kV直流刀闸合闸不到位原因分析及应对措施研究作者：严康来源：《山东工业技术》2014年第19期摘要：800kV直流刀闸在合闸过程中如果动触头没有动作到位，和静触头之间存在间隙，此时又没能及时发现处理，将会导致昂贵的800kV直流刀闸烧毁，严重影响到楚穗直流运行，造成巨大的直接和间接经济损失。

本文针对楚雄换流站800kV直流刀闸合闸不到位情况进行分析研究，并提出可行的预防和控制措施。

关键词：800kV直流刀闸；合闸；动触头；静触头楚穗直流作为南方电网头号风险，输送容量5000MW，在南方电网的地位举足轻重，楚雄换流站是云广特高压直流输电示范工程的起点和核心。

许多设备都是第一次开发使用，价值昂贵，800kV直流刀闸如果烧毁，不仅会造成昂贵设备的直接经济损失，还会严重影响到楚穗直流运行，造成巨大的间接经济损失。

本文在对刀闸合闸不到位情况进行技术分析的基础上，提出合理改造的方案，为南方电网“头号风险”的可控在控作出积极贡献。

1 刀闸结构和动作原理由于刀闸烧毁多为合上、拉开刀闸时，刀闸动作未到位，动静触头间存在间隙，所以首先对楚雄换流站800kV直流刀闸动静触头结构和动作原理进行简单分析说明。

1.1 刀闸动静触头结构1.1.1 静触头图中接触片（4.3）、接触指（4.5）、固定触点（4.7）为静触头的主要部分，呈U字型，固定在三柱水平旋转式结构的左右两柱柱顶。

为与动触头紧密贴合的主要部分，也是电流通过的主要部分。

在动触头旋转进入U型卡口时，固定触点（4.7）有一个判断动作到位的作用。

在动触头在U型卡口内旋转时，接触片（4.3）、接触指（4.5）与之贴合摩擦。

1.1.2 动触头图中导流管（4.2）、均压环（4.6）、接触带（4.12）为动触头的主要部分，呈管状，导流管（4.2）进入静触头后，通过接触带（4.12）与静触头接合。

动静触头间的接触部分，如接触片、接触带上均有特殊的银涂层，这银涂层作为一种干式润滑剂用来防止污物和灰尘依附在涂层表面。

高压刀闸故障分析及处理措施浅析随着现代工业的发展，高压电力系统在其生产和运行过程中扮演着至关重要的角色。

然而，在高压电力系统的日常运行中，可能会发生各种故障，其中高压刀闸故障是一个比较常见且严重的问题。

本文旨在对高压刀闸故障进行分析，并提出相应的处理措施。

一、高压刀闸的结构和工作原理高压刀闸是一种常用的配电设备，主要由刀片、固定触头、活动触头、接线板、支架、隔离系统等组成。

其工作原理是利用活动触头可以插入、拔出固定触头的特性，实现电路的开关、隔离和接通。

二、高压刀闸故障原因高压刀闸故障的产生原因较为复杂，主要有以下几种：1. 刀片磨损：长期使用后，刀片表面会受到磨损，导致接触面积减小，进而增加了接触电阻，影响刀闸的正常工作。

2. 温度变化：环境温度变化大会导致刀闸的材料膨胀和收缩，使得刀片和接触片之间的距离发生变化，导致闪络或接触不良。

3. 电弧：在开关过程中，由于电路中的瞬间电流变化较大，可能会导致电弧现象，使电路无法正常关闭或维护。

4. 导电污秽：在长时间的使用中，刀闸表面可能会积累一些灰尘或脏物，导致接触电阻增加或电弧故障。

为了防止高压刀闸故障的发生，应采取以下措施：1. 定期检查：定期对高压刀闸进行维护和检查，包括刀片的磨损情况、接触片的清洁程度、机构的完好性等。

任何问题都应及时处理。

2. 选择合适材料：选择合适的材料，避免由于温度变化等因素引起的膨胀和收缩影响了刀片和接触片的接触效果。

3. 使用合适的电源：选择合适的供电方式，避免因电源的过载过热导致的故障。

4. 调整开合速度：合适的开合速度应根据具体情况进行调整。

开合速度过快可能会在闭合时也产生电弧现象，影响刀闸的正常运行。

综上所述，高压刀闸的正常工作不仅关系到系统运行的安全和可靠性，还与生产和人员的安全有关。

及时排除高压刀闸故障，采取维护和检修措施，是确保高压电力系统正常运行的重要保障。

高压刀闸故障分析及处理措施摘要：隔离刀闸是变电站、输配电线路中与断路器配合使用的一种主要设备，随着电网自动化程度的越来越高和无人值班站的广泛推行，对高压隔离刀闸的安全运行要求也越来越高，只有充分了解高压隔离刀闸在运行中可能出现的各种故障现象及其故障原因，并熟练掌握相应的故障发生时的处理措施，才能有针对性地强化安装和检修时的工艺质量，确保电网运行的安全性和可靠性。

关键词：隔离刀闸；故障处理；户外；高压Abstract: the isolated transformer substation, power transmission and distribution circuit breaker is used together with the circuit breaker in one of the main equipment, with power grid of automation degree more and more high and was on the stand widely carried out, to isolate the safe operation of the high pressure breaker request too more and more high, only fully understand the high voltage isolation breaker in operation of possible various fault phenomena and the cause of the problem, and master the corresponding measures of treatment failure occurs, can pertinently strengthen the installation and maintenance of process quality, ensure the safety and reliability of the power network operation.Keywords: isolation breaker; Troubleshooting; Outdoor; High pressure中图分类号：TQ023+.5 文献标识码：A文章编号：引言隔离刀闸又叫隔离刀闸是变电站输配电线路中与断路器配合使用的一种主要设备，其主要作用是保证高压设备检修时工作人员的安全。

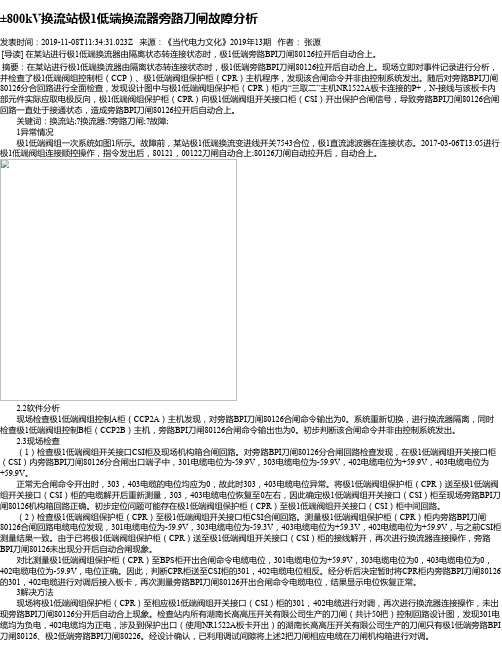

±800kV换流站极1低端换流器旁路刀闸故障分析发表时间：2019-11-08T11:34:31.023Z 来源：《当代电力文化》2019年13期作者：张源[导读] 在某站进行极1低端换流器由隔离状态转连接状态时，极1低端旁路BPI刀闸80126拉开后自动合上。

摘要：在某站进行极1低端换流器由隔离状态转连接状态时，极1低端旁路BPI刀闸80126拉开后自动合上。

现场立即对事件记录进行分析，并检查了极1低端阀组控制柜（CCP）、极1低端阀组保护柜（CPR）主机程序，发现该合闸命令并非由控制系统发出。

随后对旁路BPI刀闸80126分合回路进行全面检查，发现设计图中与极1低端阀组保护柜（CPR）柜内“三取二”主机NR1522A板卡连接的P+，N-接线与该板卡内部元件实际应取电极反向，极1低端阀组保护柜（CPR）向极1低端阀组开关接口柜（CSI）开出保护合闸信号，导致旁路BPI刀闸80126合闸回路一直处于接通状态，造成旁路BPI刀闸80126拉开后自动合上。

关键词：换流站;?换流器;?旁路刀闸;?故障;1异常情况极1低端阀组一次系统如图1所示。

故障前，某站极1低端换流变进线开关7543合位，极1直流滤波器在连接状态。

2017-03-06T13:05进行极1低端阀组连接顺控操作，指令发出后，80121，00122刀闸自动合上;80126刀闸自动拉开后，自动合上。

2.2软件分析现场检查极1低端阀组控制A柜（CCP2A）主机发现，对旁路BPI刀闸80126合闸命令输出为0。

系统重新切换，进行换流器隔离，同时检查极1低端阀组控制B柜（CCP2B）主机，旁路BPI刀闸80126合闸命令输出也为0。

初步判断该合闸命令并非由控制系统发出。

2.3现场检查（1）检查极1低端阀组开关接口CSI柜及现场机构箱合闸回路。

对旁路BPI刀闸80126分合闸回路检查发现，在极1低端阀组开关接口柜（CSI）内旁路BPI刀闸80126分合闸出口端子中，301电缆电位为-59.9V，303电缆电位为-59.9V，402电缆电位为+59.9V，403电缆电位为+59.9V。

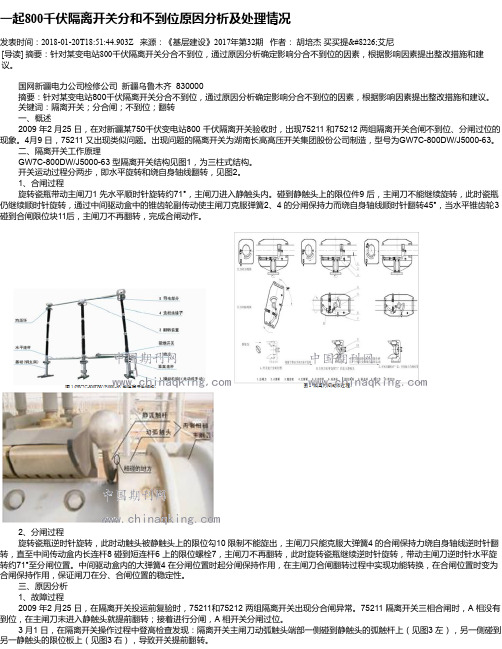

一起800千伏隔离开关分和不到位原因分析及处理情况发表时间：2018-01-20T18:51:44.903Z 来源：《基层建设》2017年第32期作者：胡培杰买买提•艾尼[导读] 摘要：针对某变电站800千伏隔离开关分合不到位，通过原因分析确定影响分合不到位的因素，根据影响因素提出整改措施和建议。

国网新疆电力公司检修公司新疆乌鲁木齐 830000摘要：针对某变电站800千伏隔离开关分合不到位，通过原因分析确定影响分合不到位的因素，根据影响因素提出整改措施和建议。

关键词：隔离开关；分合闸；不到位；翻转一、概述2009 年2 月25 日，在对新疆某750千伏变电站800 千伏隔离开关验收时，出现75211 和75212 两组隔离开关合闸不到位、分闸过位的现象。

4月9 日，75211 又出现类似问题。

出现问题的隔离开关为湖南长高高压开关集团股份公司制造，型号为GW7C-800DW/J5000-63。

二、隔离开关工作原理GW7C-800DW/J5000-63 型隔离开关结构见图1，为三柱式结构。

开关运动过程分两步，即水平旋转和绕自身轴线翻转，见图2。

1、合闸过程旋转瓷瓶带动主闸刀1 先水平顺时针旋转约71°，主闸刀进入静触头内。

碰到静触头上的限位件9 后，主闸刀不能继续旋转，此时瓷瓶仍继续顺时针旋转，通过中间驱动盒中的锥齿轮副传动使主闸刀克服弹簧2、4 的分闸保持力而绕自身轴线顺时针翻转45°，当水平锥齿轮3碰到合闸限位块11后，主闸刀不再翻转，完成合闸动作。

2、分闸过程旋转瓷瓶逆时针旋转，此时动触头被静触头上的限位勾10 限制不能旋出，主闸刀只能克服大弹簧4 的合闸保持力绕自身轴线逆时针翻转，直至中间传动盒内长连杆8 碰到短连杆6 上的限位螺栓7，主闸刀不再翻转，此时旋转瓷瓶继续逆时针旋转，带动主闸刀逆时针水平旋转约71°至分闸位置。

中间驱动盒内的大弹簧4 在分闸位置时起分闸保持作用，在主闸刀合闸翻转过程中实现功能转换，在合闸位置时变为合闸保持作用，保证闸刀在分、合闸位置的稳定性。

高压刀闸故障分析及处理措施浅析高压刀闸是电力系统中的重要设备，用于控制和切断电力系统中的高压电路。

由于高压刀闸工作环境恶劣，设备负荷重，长期运行，使用寿命较长，因此高压刀闸故障的发生是不可避免的。

故障的及时分析和处理对于保障电力系统的安全稳定运行具有非常重要的意义。

一、高压刀闸故障的常见类型及原因1. 高压刀闸打不开或打不断高压刀闸打不开或打不断的原因主要包括以下几点：（1）高压刀闸机构故障，例如机构卡阻、变形等导致无法打开或打不断。

（2）高压刀闸触头与触头间隙过大，或触头磨损导致接触不良。

（3）高压刀闸的传动装置故障，例如齿轮螺母损坏等。

2. 高压刀闸打开后无法合闸（2）高压刀闸合闸线圈故障，例如线圈断路、接触不良等。

3. 高压刀闸闸体漏气（1）高压刀闸密封垫损坏，例如密封垫老化、磨损、渗漏等。

（2）高压刀闸气密性不良，例如焊接缝隐蔽不良、气密性测试不到位等。

4. 高压刀闸操作不灵活（1）高压刀闸机构润滑不良，例如机构润滑脂干涸、过多等。

（2）高压刀闸机构处于高温或高湿环境中，导致机构膨胀或生锈。

二、高压刀闸故障的处理措施（2）进行气密性测试，确保高压刀闸的气密性符合要求。

1. 高压刀闸的定期检修和维护工作应当经常进行，确保设备的正常运行。

2. 高压刀闸设备在使用过程中，应当对设备运行状态进行实时监测，及时发现并处理问题。

3. 高压刀闸设备应当根据使用情况和环境条件进行合理的调整和维护，延长设备的使用寿命。

4. 严格按照操作规程使用高压刀闸设备，避免因操作不当导致设备故障。

5. 定期对高压刀闸设备进行全面的技术检测，发现问题及时进行维修和更换。

高压刀闸故障的分析和处理对于保障电力系统的安全稳定运行至关重要。

只有加强对高压刀闸设备的维护保养工作，合理使用设备，并严格按照操作规程进行操作，才能最大程度地减少高压刀闸故障的发生，确保电力系统的稳定运行。

高压刀闸故障分析及处理措施浅析随着我国电力行业的快速发展，高压电力设备的安全运行变得越来越重要。

而高压刀闸作为高压电力系统中的重要组成部分，其运行状态的稳定性和可靠性尤为重要。

然而，由于刀闸的工作环境恶劣，且长期运行下，难免会发生一些故障，从而影响到电力系统的正常运行。

本文将针对高压刀闸常见的故障进行分析，并探讨相应的处理措施。

一、刀闸识别与分类高压刀闸是高压断路器的辅助设备，具有断开电源、接通负荷等重要功能。

根据不同的工作原理和结构特点，高压刀闸可分为以下几种类型：1. 滑动式刀闸：又称为平移式刀闸，是一种常见的高压刀闸类型。

其主要原理是通过滑动机构实现开关状态的切换。

滑动式刀闸的结构简单、操作性能好，但易受污染和磨损等因素的影响，容易引起故障。

2. 旋转式刀闸：又称为旋转式接地刀闸或筒式刀闸。

其主要原理是通过旋转机构实现开关状态的切换。

旋转式刀闸的结构较为复杂，但由于其密封性好、稳定性高，适用于高海拔及污染严重地区。

3. 动力刀闸：又称为动力隔离开关，是一种获取机械能并转化为电能的高压刀闸。

其主要原理是通过电动机等动力设备驱动开关机构实现开关状态的切换。

动力刀闸的结构复杂，但具有自动化程度高、性能稳定等优点。

二、高压刀闸常见故障由于高压刀闸的工作环境较为恶劣，且长期运行下，易受负荷冲击和污染物侵蚀等因素的影响，故障情况较为常见。

高压刀闸常见故障主要包括以下几种：1. 触头磨损：高压刀闸中的触头与触头座之间不断磨损，在长期运行后可能会出现表面氧化、变形和破损等问题。

这时，可能会导致接触电阻增大、发热、局部放电等问题。

2. 绝缘失效：高压刀闸的外壳和内部结构之间需要进行良好的绝缘隔离，以防止漏电和接触事故。

但是，长时间运行后，可能会出现外壳老化、损坏、局部放电等问题，从而影响到绝缘性能。

3. 漏电：是指高压刀闸内部的电气绝缘出现破损、腐蚀等问题，导致电流从电器设备其他区域流向刀闸，或从刀闸流向其他区域，从而引起设备或人员的接触电击。

高压刀闸故障分析及处理措施浅析一、故障类型1、接触不良高压刀闸的接触不良是比较常见的故障类型，主要表现为接触电阻增大，引起局部加热，甚至烧毁接触件。

造成接触不良的原因有很多，比如接触面积过小、接触面积不平整、接触面积表面有腐蚀等。

对于接触不良的故障，应该及时检查接触面积是否平整，清理表面污物，并对接触件进行加紧。

2、断路高压刀闸的断路故障是指难以有效切断电路。

主要原因有：刀叉、静触头、动触头等零部件介质损坏、松动、接触不良等。

对于断路故障，应该及时检查切割电弧器材的电流、电压是否符合规定值，是否导致刀闸动、静触头损坏，如损坏及时更换。

3、接地高压刀闸的接地故障是指设备或电缆绝缘材料发生破损而接地引起的故障。

频繁引起该故障的原因可能是电缆几何形状设计不合理，导致梁拉力、外部机械损伤等。

接地故障可能会给设备带来更多的故障和安全隐患。

解决接地故障需要及时检查接地的原因，并对其进行修复。

二、处理措施1、加强维护管理对于高压刀闸来说，定期检查是必不可少的一项工作，只有做到定期检查设备的工作状态，及时发现设备的故障，才能提高设备的运行效率，保障电力设施的稳定运行。

2、积极采取措施对于高压刀闸的故障，要积极采取处理措施，把解决故障当作一项长期的工作。

要注意化解潜在的风险并且采取一些措施，使得在工作时会更加的安全可靠。

例如，加强绝缘性能，做防雷处理、严格按照使用说明要求操作等。

3、培训操作人员对于高压刀闸，正确使用和操作至关重要。

培训操作人员可以提高操作人员的技能和技术水平，使他们能够更好地使用高压刀闸设备，降低发生故障的风险。

三、结论高压刀闸的故障会给电力系统带来很大的风险，因此在实际应用中要注意保持设备的维护保养，及时发现问题并采取措施解决故障。

在使用过程中，还要注重对操作人员进行培训，提高操作水平，降低发生故障的风险。

±800kV云广特高压直流旁路断路器合闸回路异常分析处理及总结发表时间：2016-07-04T09:50:03.820Z 来源：《电力设备》2016年第7期作者：洪丁丁[导读] 云南—广东±800 kV 特高压直流输电工程（以下简称云广特高压直流工程）是世界上第一条±800 kV直流输电工程，工程已于2010年6月实现双极四阀组投产。

洪丁丁（中国南方电网超高压输电公司昆明局昆明 650000）摘要：云广特高压直流采用特殊的双十二脉冲换流器串联的方式，并特别设置了旁路断路器，增强了运行方式的灵活性和多样性，提高了直流输电的可用率。

通过旁路断路器的投退，实现对换流器单元的投切。

本文分析了一起±800kV云广特高压直流楚雄换流站旁路断路器合闸回路辅助触点烧毁故障，提出了解决该故障的处理方法。

关键词：云广特高压；旁路断路器；合闸回路；分析；处理0 引言云南—广东±800 kV 特高压直流输电工程（以下简称云广特高压直流工程）是世界上第一条±800 kV直流输电工程，工程已于2010年6月实现双极四阀组投产。

1 异常现象2013年8月11日，云广特高压直流工程送端站楚雄换流站运行人员执行极Ⅱ低端阀组备用转闭锁时，直流顺控发出合上0420断路器命令后报“SEQ_FLT670_DC GROUP B_S Q93 NOT CLOSED”。

顺控发出合上0420断路器命令后的10s内，如果检测不到断路器在合位即报此SER。

2 异常分析2.1 检查=12B00+SW2直流场就地控制接口屏查看执行顺控时的事件，可以看到后台0420合闸命令已经发送至6MD66。

如图1。

图2 断路器合闸回路2.3 检查0420断路器本体机构箱打开断路器机构箱，-S1辅助开关31、32常闭接点有明显烧黑，断掉控制回路电源，对31、32接点进行电阻测量为无穷大，因此判断该付接点已烧坏。
