高压喷射灌浆单元工程三检表

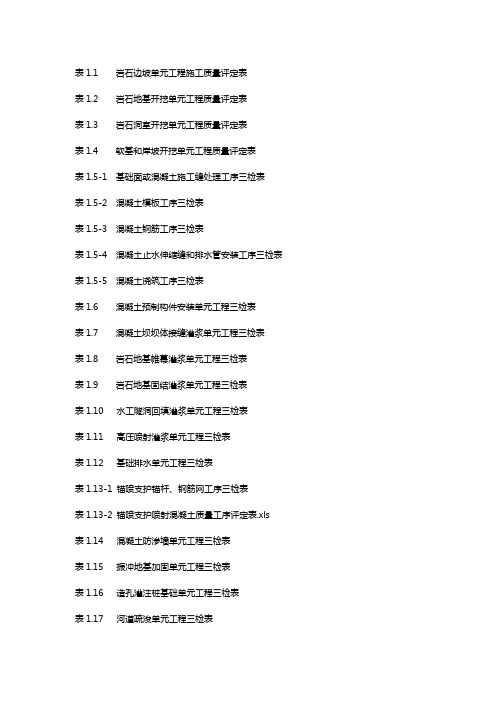

表1.1 岩石边坡单元工程施工质量评定表表1.2 岩石地基开挖单元工程质量评定表表1.3 岩石洞室开挖单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序三检表表1.5-2 混凝土模板工序三检表表1.5-3 混凝土钢筋工序三检表表1.5-4 混凝土止水伸缩缝和排水管安装工序三检表表1.5-5 混凝土浇筑工序三检表表1.6 混凝土预制构件安装单元工程三检表表1.7 混凝土坝坝体接缝灌浆单元工程三检表表1.8 岩石地基帷幕灌浆单元工程三检表表1.9 岩石地基固结灌浆单元工程三检表表1.10 水工隧洞回填灌浆单元工程三检表表1.11 高压喷射灌浆单元工程三检表表1.12 基础排水单元工程三检表表1.13-1 锚喷支护锚杆、钢筋网工序三检表表1.13-2 锚喷支护喷射混凝土质量工序评定表.xls表1.14 混凝土防渗墙单元工程三检表表1.15 振冲地基加固单元工程三检表表1.16 造孔灌注桩基础单元工程三检表表1.17 河道疏浚单元工程三检表表1.21 混凝土预制构件制作单元三检表表2.1 压力钢管制作单元工程三检表表2.2 压力钢管伸缩节制造单元工程三检表表2.3 压力钢管岔管制造单元工程三检表表2.4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊三检表表2.5-1 压力钢管明管安装工程管口中心、里程、支座中心等三检表表2.5-2 平面闸门主轨、侧轨安装三检表表2.6-1 平面闸门底槛、门楣安装三检表表2.6-2 平面闸门主轨、侧轨安装三检表表2.6-3 平面闸门侧止水座板、反轨安装三检表表2.7-1 平面闸门门体止水橡皮、反向滑块安装三检表表2.8-1 弧形闸门底槛、门楣安装三检表表2.8-2 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-3 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装三检表表2.9-1 弧形闸门门体铰座安装三检表表2.9-2 弧形闸门门体铰轴、支臂安装三检表表2.9-3 弧形闸门门体支臂两端连接板和抗剪板及止水安装三检表表2.10-1 人字闸门埋件底枢装置安装三检表表2.10-2 人字闸门埋件顶枢装置及枕座安装三检表表2.11-1 人字闸门门体顶、底枢轴线安装三检表表2.11-2 人字闸门门体止水橡皮安装三检表表2.12-1 活动式栏圬栅埋件安装三检表表2.14-1 制动器安装三检表表2.14-2 联轴器安装三检表表2.14-3 弹性圆柱销联轴器两轴的同轴度、联轴器间的端面间隙三检表表2.14-4 桥架和大车行走机构安装三检表表2.14-5 小车行走机构安装三检表表2.14-6 桥（门）式启闭机（起重机）试运转三检表表2.15-1 门式启闭机门腿安装三检表表2.16-1 固定卷样式启闭机中心、高程和水平安装三检表表2.17-1 螺杆式启闭中心、高程、水平和螺杆铅垂度三检表表2.18-1 油压启闭机机架安装及活塞杆铅垂度三检表表2.18-2 油压启闭机机架钢梁与推力支座安装三检表表2.18-3 油压启闭机油桶、贮油箱、管道三检表表2.18-4 油压启闭机启闭试验及液压试验评定表.xls表7.1-1 坝基及岸坡清理工序三检表表7.1-2 防渗体岩基积岸坡开挖工序三检表表7.1-3 坝基基岸坡地质构造处理工序三检表表7.1-4 坝基及岸坡渗水处理工序三检表表7.2-1 土石坝土质防渗体结合面处理工序三检表表7.2-2 土石坝土质防渗体泄料及铺填工序三检表表7.2-3 土石坝土质防渗体压实工序三检表表7.2-4 土石坝土质防渗接缝处理工序三检表表7.3-1 土石坝土质防渗接缝处理工序三检表表7.3-2 土石坝混凝土面板滑模制作安装,滑模轨道安装工序三检表表7.3-3 土石坝混凝土面板水片(带)制作及安装工序三检表表7.3-4 土石坝混凝土面板浇筑工序三检表表7.4-1 基础面处理与沥青混凝土结合层面处理工序三检表表7.4-2 沥青混凝土心墙模板工序三检表表7.4-3 沥青混凝土制备工序三检表表7.4-4 心墙沥青混凝土的摊铺和碾压工序三检表表7.5 沥青混凝土面板整平层(含排水层)单元工程三检表表7.6 沥青混凝土面板防渗层单元工程三检表表7.7 沥青混凝土面板封闭层单元工程三检表表7.8 沥青混凝土面板与刚性建筑物连接单元工程三检表表7.9 砂砾坝体填筑单元工程三检表表7.10 堆石坝体填筑单元工程三检表表7.11 反滤工程单元三检表表7.12 垫层工程单元工程三检表表7.13 护坡工程单元工程三检表表7.14 排水工程单元工程三检表表7.15 浆砌石体基岩连接工程单元工程三检表表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序三检表表7.16-2 水泥砂浆砌石体砌筑工序三检表表7.17 混凝土砌石体单元工程三检表表7.18-1 面板与浆砌石接触面处理,工序三检表表7.18-2 混凝土施工缝处理工序三检表表7.18-3 模板工序三检表表7.18-4 浆砌石坝面板混凝土浇筑工序三检表表7.20 浆砌石坝水泥砂浆勾缝单元工程三检表表7.21-1 浆砌石溢洪道溢流面砌筑工序三检表表7.22-1 浆砌石坝（墙）砌筑工序三检表表7.25 混凝土预制块三检表表堤1 堤基清理单元工程三检表表堤2 土料碾压筑堤单元工程三检表表堤3 土料吹填筑堤单元工程三检表表堤4 土料吹填压渗平台单元工程三检表表堤5 粘土防渗体填单元工程三检表表堤6 沙质土堤堤坡顶填筑单元工程三检表表堤7 护坡垫层单元工程三检表表堤8 毛石粗排护坡单元工程三检表表堤9 干砌石护坡单元工程三检表表堤10 浆砌石护坡单元工程三检表表堤11 混凝土预制块护坡单元工程三检表表堤12 堤脚防护（水下抛石）单元工程三检表附表1 白蚁治理单元工程三检表附表2 化学灌浆单元工程三检表附表3 测压管单元工程三检表水利水电工程表1.2 岩石开挖地基单元工程三检表水利水电工程表1.3 岩石洞室开挖单元工程三检表水利水电工程表1.4 软基和岸坡开挖单元工程三检表水利水电工程表1.5-1 基础面或混凝土施工缝处理工序三检表水利水电工程表1.5-2 混凝土模板工序三检表水利水电工程表1.5-3 混凝土钢筋工序三检表水利水电工程表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表水利水电工程表1.5-5 混凝土浇筑工序三检表水利水电工程表1.6 混凝土预制构件安装单元工程质量评定表水利水电工程表1.7 混凝土坝坝体接缝灌浆单元工程三检表水利水电工程表1.8 岩石地基帷幕灌浆单元工程三检表水利水电工程表1.9 岩石地基固结灌浆单元工程三检表水利水电工程表1.10 水工隧洞回填灌浆单元工程三检表水利水电工程表1.11 高压喷射灌浆单元工程三检表水利水电工程表1.12 基础排水单元工程三检表水利水电工程表1.13-1 锚喷支护锚杆、钢筋网工序三检表水利水电工程表1.13-2 锚喷支护喷射混凝土三检表水利水电工程表1.14 混凝土防渗墙单元工程三检表水利水电工程表1.15 振冲地基加固单元工程三检表水利水电工程表1.16 造孔灌注桩基础单元工程三检表水利水电工程表1.17 河道疏浚单元工程三检表水利水电工程表1.21 混凝土预制构件制作三检表水利水电工程表7.1-1 坝基及岸坡清理工序三检表。

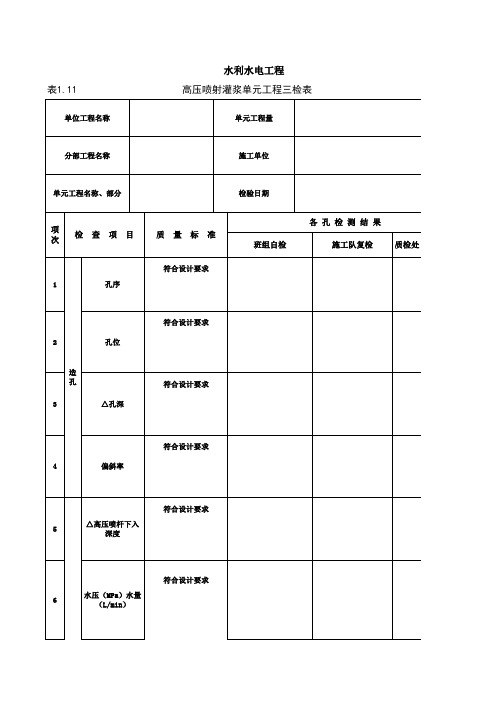

表 1.11 填表说明
填表时必须遵守“填表基本规则” ，并符合以下要求：
1、单元工程划分：以相临5~10 孔为一单元工程。

2、单元工程量：灌浆孔总长度（m,旋喷），或灌浆开线的防渗墙垂
直投影面积（川，定喷、摆喷）。

3、填表依据：本表依据各孔施工记录填写,施工单位务必做好施工记
录,监理要认真检查。

4、第9 项定喷（或摆喷、旋喷）共列三类,属于哪一类,便在其上打
““”，本例为摆喷、即在摆喷处打““”。

5、各检查项目的质量标准均有“设计要求” ,本例采用将设计具体
要求填入相应栏或另附页方式。

6、各孔检测结果：每个孔共有12 个检查项目,每项检查结果用
符号表示：以“"”表示符合质量标准，以“0”表示基本符
合质量标准，“X”表示不符合质量标准。

7、各孔质量评定：各孔质量等级用符号表示：以“"”表示优良，以
“0”表示合格，“X”表示不合格。

质量标准：在主要检查项目全部符合质量标准前提下,一般检查项目也符合质量标准的孔评为优良孔；一般检查项目基本符合质量
标准孔评为合格孔。

8、单元工程效果检查：
（1）物探检验结果符合设计要求
9、
单元工程质量标准：在本单元灌浆孔全部合格的前提下，若 优良孔占 70% 及以上，且单元效果检查优良， 则评为“优良”； 若优良孔数达不到 70% ，或单元效果检查只评为合格， 则本单 元评为“合格”。

2) 抽水试验：渗透系数K < K 设。

表1.1 岩石边坡单元工程施工质量评定表表1.2 岩石地基开挖单元工程质量评定表表1.3 岩石洞室开挖单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序三检表表1.5-2 混凝土模板工序三检表表1.5-3 混凝土钢筋工序三检表表1.5-4 混凝土止水伸缩缝和排水管安装工序三检表表1.5-5 混凝土浇筑工序三检表表1.6 混凝土预制构件安装单元工程三检表表1.7 混凝土坝坝体接缝灌浆单元工程三检表表1.8 岩石地基帷幕灌浆单元工程三检表表1.9 岩石地基固结灌浆单元工程三检表表1.10 水工隧洞回填灌浆单元工程三检表表1.11 高压喷射灌浆单元工程三检表表1.12 基础排水单元工程三检表表1.13-1 锚喷支护锚杆、钢筋网工序三检表表1.13-2 锚喷支护喷射混凝土质量工序评定表.xls 表1.14 混凝土防渗墙单元工程三检表表1.15 振冲地基加固单元工程三检表表1.16 造孔灌注桩基础单元工程三检表表1.17 河道疏浚单元工程三检表表1.21 混凝土预制构件制作单元三检表表2.1 压力钢管制作单元工程三检表表2.2 压力钢管伸缩节制造单元工程三检表表2.3 压力钢管岔管制造单元工程三检表表2.4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊三检表表2.5-1 压力钢管明管安装工程管口中心、里程、支座中心等三检表表2.5-2 平面闸门主轨、侧轨安装三检表表2.6-1 平面闸门底槛、门楣安装三检表表2.6-2 平面闸门主轨、侧轨安装三检表表2.6-3 平面闸门侧止水座板、反轨安装三检表表2.7-1 平面闸门门体止水橡皮、反向滑块安装三检表表2.8-1 弧形闸门底槛、门楣安装三检表表2.8-2 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-3 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装三检表表2.9-1 弧形闸门门体铰座安装三检表表2.9-2 弧形闸门门体铰轴、支臂安装三检表表2.9-3 弧形闸门门体支臂两端连接板和抗剪板及止水安装三检表表2.10-1 人字闸门埋件底枢装置安装三检表表2.10-2 人字闸门埋件顶枢装置及枕座安装三检表表2.11-1 人字闸门门体顶、底枢轴线安装三检表表2.11-2 人字闸门门体止水橡皮安装三检表表2.12-1 活动式栏圬栅埋件安装三检表表2.14-1 制动器安装三检表表2.14-2 联轴器安装三检表表2.14-3 弹性圆柱销联轴器两轴的同轴度、联轴器间的端面间隙三检表表2.14-4 桥架和大车行走机构安装三检表表2.14-5 小车行走机构安装三检表表2.14-6 桥（门）式启闭机（起重机）试运转三检表表2.15-1 门式启闭机门腿安装三检表表2.16-1 固定卷样式启闭机中心、高程和水平安装三检表表2.17-1 螺杆式启闭中心、高程、水平和螺杆铅垂度三检表表2.18-1 油压启闭机机架安装及活塞杆铅垂度三检表表2.18-2 油压启闭机机架钢梁与推力支座安装三检表表2.18-3 油压启闭机油桶、贮油箱、管道三检表表2.18-4 油压启闭机启闭试验及液压试验评定表.xls表7.1-1 坝基及岸坡清理工序三检表表7.1-2 防渗体岩基积岸坡开挖工序三检表表7.1-3 坝基基岸坡地质构造处理工序三检表表7.1-4 坝基及岸坡渗水处理工序三检表表7.2-1 土石坝土质防渗体结合面处理工序三检表表7.2-2 土石坝土质防渗体泄料及铺填工序三检表表7.2-3 土石坝土质防渗体压实工序三检表表7.2-4 土石坝土质防渗接缝处理工序三检表表7.3-2 土石坝混凝土面板滑模制作安装,滑模轨道安装工序三检表表7.3-3 土石坝混凝土面板水片(带)制作及安装工序三检表表7.3-4 土石坝混凝土面板浇筑工序三检表表7.4-1 基础面处理与沥青混凝土结合层面处理工序三检表表7.4-2 沥青混凝土心墙模板工序三检表表7.4-3 沥青混凝土制备工序三检表表7.4-4 心墙沥青混凝土的摊铺和碾压工序三检表表7.5 沥青混凝土面板整平层(含排水层)单元工程三检表表7.6 沥青混凝土面板防渗层单元工程三检表表7.7 沥青混凝土面板封闭层单元工程三检表表7.8 沥青混凝土面板与刚性建筑物连接单元工程三检表表7.9 砂砾坝体填筑单元工程三检表表7.10 堆石坝体填筑单元工程三检表表7.11 反滤工程单元三检表表7.12 垫层工程单元工程三检表表7.13 护坡工程单元工程三检表表7.14 排水工程单元工程三检表表7.15 浆砌石体基岩连接工程单元工程三检表表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序三检表表7.16-2 水泥砂浆砌石体砌筑工序三检表表7.17 混凝土砌石体单元工程三检表表7.18-2 混凝土施工缝处理工序三检表表7.18-3 模板工序三检表表7.18-4 浆砌石坝面板混凝土浇筑工序三检表表7.20 浆砌石坝水泥砂浆勾缝单元工程三检表表7.21-1 浆砌石溢洪道溢流面砌筑工序三检表表7.22-1 浆砌石坝（墙）砌筑工序三检表表7.25 混凝土预制块三检表表堤1 堤基清理单元工程三检表表堤2 土料碾压筑堤单元工程三检表表堤3 土料吹填筑堤单元工程三检表表堤4 土料吹填压渗平台单元工程三检表表堤5 粘土防渗体填单元工程三检表表堤6 沙质土堤堤坡顶填筑单元工程三检表表堤7 护坡垫层单元工程三检表表堤8 毛石粗排护坡单元工程三检表表堤9 干砌石护坡单元工程三检表表堤10 浆砌石护坡单元工程三检表表堤11 混凝土预制块护坡单元工程三检表表堤12 堤脚防护（水下抛石）单元工程三检表附表1 白蚁治理单元工程三检表附表2 化学灌浆单元工程三检表附表3 测压管单元工程三检表水利水电工程表1.1 岩石边坡开挖单元工程三检表水利水电工程表1.2 岩石开挖地基单元工程三检表水利水电工程表1.3 岩石洞室开挖单元工程三检表水利水电工程表1.4 软基和岸坡开挖单元工程三检表水利水电工程表1.5-1 基础面或混凝土施工缝处理工序三检表水利水电工程表1.5-2 混凝土模板工序三检表水利水电工程表1.5-3 混凝土钢筋工序三检表水利水电工程表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表水利水电工程表1.5-5 混凝土浇筑工序三检表水利水电工程表1.6 混凝土预制构件安装单元工程质量评定表水利水电工程表1.7 混凝土坝坝体接缝灌浆单元工程三检表水利水电工程表1.8 岩石地基帷幕灌浆单元工程三检表水利水电工程表1.9 岩石地基固结灌浆单元工程三检表水利水电工程表1.10 水工隧洞回填灌浆单元工程三检表水利水电工程表1.11 高压喷射灌浆单元工程三检表水利水电工程表1.12 基础排水单元工程三检表水利水电工程表1.13-1 锚喷支护锚杆、钢筋网工序三检表水利水电工程表1.13-2 锚喷支护喷射混凝土三检表。

6高喷灌浆样表施工过程及产品记录样表清单6 高喷灌浆6.0 1 R/Gp-01 高喷钻孔记录表6.0 2 R/Gp-02 高喷灌浆记录表6.0 3 R/Gp-03 高喷制浆记录表6.0 4 R/Gp-04 高喷灌浆孔质量检验表6.0 5 R/Gp-05 高压喷射灌浆工效分析表6.0 6 R/Gp-06 高压喷射灌浆综合成果表6.0 7 R/Gp-07 围井检查注水试验记录6.0 8 R/Gp-08 检查孔注水试验记录6.0 9 R/Gp-09 高喷灌浆单元工程质量评定表注：业主或甲方对记录表格有特别要求的，按业主或甲方要求执行；业主或甲方对记录表格无特别要求的，按现行规范规定的记录表格执行；业主或甲方对记录表格无特别要求的，现行规范也未作出规定的，按上述样表执行。

R/Gp-01高喷钻孔记录表孔号接班深度m 孔序年月日时至日时本班进尺m 钻孔方法交班深度m时间(时:分)工作内容钻头进尺记录(m)钻孔取芯孔内及地质情况(孔口返浆、孔斜、地层名称、变层位置等）起止间隔名称规格总长机上余尺孔深进尺取芯长度(m)采取率(%)岩芯编号本班主要材料消耗本班劳动力出勤情况（共人）工时利用情况（共小时）名称规格单位数量名称规格单位数量技工杂工钻进机修普工辅助停工机组编号：机长：班长：记录员：R/Gp-02高喷灌浆记录表孔号接班深度m 孔序年月日时至日时本班进尺m 喷射方法管喷交班深度m时间(时:分)工作内容深度记录(m) 喷射参数孔口返浆密度(g/cm3)起止间隔起始终止进尺提升速度(cm/min)转动速度(r/min)压力（MPa)流量（L/min)浆气水浆气水本班主要材料消耗本班劳动力出勤情况（共人）工时利用情况（共小时）名称规格单位数量名称规格单位数量技工杂工钻进机修普工辅助停工R/Gp-03高喷制浆记录表孔号. 本班制浆量L 孔序. 年月日时至日时喷射方法管喷. 本班弃浆量L序号制浆数（桶）单桶制浆记录单桶回浆利用单桶加水量(L)单桶水泥加量单桶外加剂加量(kg)备注浆量(L)测量密度(g/cm3)浆量(L)测量密度(g/cm3)袋数重量(kg)速凝剂其它合计机组编号：机长：班长：记录员：R/Gp-04高喷灌浆孔质量检验表孔号孔序桩号单元工程m检查项目标准值实际施工检查情况检查项目标准值实际施工检查情况钻孔参数1孔位偏差cm高喷参数5摆动角度(°)2孔斜率%6浆液压力MPa 3终孔孔深m流量L/min 4入岩深度m进/回浆密度g/cm3高喷参数1喷射长度m7压缩空气压力MPa2 喷射方向流量m3/min3提升速度cm/min8高压水压力MPa4旋摆速度r/min或次/min流量L/min特殊情况处理施工单位检查意见签名/日期监理单位检验意见签名/日期R/Gp-05高压喷射灌浆工效分析表工程名称喷射型式第页共页孔号地层名称喷射长度(m)提升速度(cm/min)工时利用(台时)工时利用率%工效(m/台时）备注喷浆辅助搬安故障停工总工时喷浆生产喷浆生产平均合计主要材料消耗出勤情况记录水泥(t)膨润土(t)喷嘴(个)喷射管(m)其它高级熟练工熟练工半熟练工普工合计校对：制表：R/Gp-06高压喷射灌浆综合成果表工程名称喷射型式第页共页孔号孔序起止深度(m--m)喷射长度(m)提升速度(cm/min)旋转速度(r/min)摆角摆动速度(次/min)浆压(MPa)浆量(L/min)进浆密度(g/cm3)回浆密度(g/cm3)气压(MPa)气量(m3/min)水压(MPa)水量(L/min)水泥用量(kg)备注校对：制表：R/Gp-07围井检查注水试验记录年月日时至日时围井编号：围井周长D ：m注水孔孔深：m 注水孔孔径：mm围井深度H ：m试验前注水孔静止水位（即地下水位）L d：m 在地下水位以下围井长度H1：m时间注水水位 m注水水头L(L z-L d)/(m)注入水量备注日时分延续时间(min)起始终止平均值L Z总注入量(L)单位注入量Q(L/min)2QL·D·(H1+H)渗透系数K= ×10-6cm/s 试验单位：试验负责人：记录员：监理工程师：R/Gp-08检查孔注水试验记录年月日时至日时检查孔编号：注水段次：第段注水段长度H ：m检查孔孔深：m 检查孔孔径d：mm在地下水位以上孔段长度H1：m 试验前孔内静止水位（即地下水位）L d：m 在地下水位以下孔段长度H2：m时间注水水位 m注水水头L(L z-L d)(m)注入水量备注日时分延续时间(min)起始终止平均值L Z总注入量(L)单位注入量Q(L/min)渗透系数k= ×10-6 cm/sR/Gp-09高喷灌浆单元工程质量评定表单元工程(桩号)工程量分部工程施工单位单位工程检验日期年月日序号检验项目质量标准各孔检测结果1 2 3 4 5 6 7 8 9 101钻孔孔序2 △孔位3 △孔深4 孔斜率5高喷灌浆△喷射管下入深度6 △喷射方向7 摆动角度8 △水压9 水量10 气压11 气量12 △进浆密度13 △浆量14 浆压a15 回浆密度16 △提升速度17 旋摆速度18 特殊情况处理19 △施工记录各孔质量评定本单元工程内共有孔，其中优良孔，优良率 %单元工程效果检查围井注水试验，渗透系数K= cm/s；或钻孔压水试验，透水率q= Lu其他检验成果评定意见单元工程质量等级施工单位监理单位注：△为主控项目,其他为一般项目；a当采用高压浆时，浆压为主控项目。
