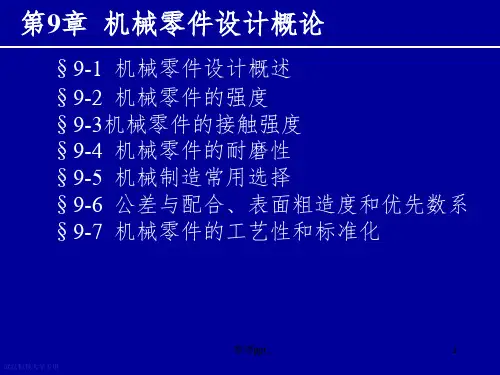

第09章 机械零件设计概论

统计结果显示：
断裂仅占4.79%;
腐蚀、磨损、疲劳破坏占73.88%。 --主要失效原因。
整理ppt
11
武汉科技大学专用
三、 机械零件的计算
1、机械零件的设计计算 2、机械零件的校核计算
先参照实物（或图纸）和经验数据，初步拟 定零件的结构和尺寸，然后再用有关的判定条 件进行计算
整理ppt
12
武汉科技大学专用
四、机械零件的研究方法
一般机械零件教材，对通用机械零件进行六个 方面的研究。
工作原理 失效形式 常用材料 承载能力计算 参数选取
结构设计
整理ppt
13
武汉科技大学专用
机械零件设计的一般步骤
1) 根据零件的使用要求，选择零件的类型和结构。 为此，必须对各种零件的不同类型、优缺点、特 性和使用范围等，进行综合对比与正确选用。
2）改善操作者及机器的环境。所设计的机器应符合劳
动保护法规的要求。降低机器运转时的噪声水平，防止
有毒、有害介质的渗漏，对废水、废气和废液进行治理。
整理ppt
6
武汉科技大学专用
▲使用功能要求 ▲经济性要求 ▲劳动保护要求 ▲可靠性要求 ▲其它专用要求
机器的可靠度----指在规定的使用时间内和预定的环 境下机器能够正常工作的概率。
4）采用可靠的密封，减少或消除渗漏现象。
整理ppt
5
武汉科技大学专用
▲使用功能要求 ▲经济性要求 ▲劳动保护要求 ▲可靠性要求 ▲其它专用要求
1)要使机器的操作者方便和安全。因此设计时要按照人 机工程学的观点布置各种按钮、手柄，使操作方式符合 人们的 心理和习惯。同时，设置完善的安全装置、报警 装置、显示装置等。
2) 根据机器的工作要求，计算作用在零件上的载荷。

表层有很大旳接触应力，当载荷反复作用时，常 会出现表层金属呈小片状脱落而在零件表层形成 小坑，这种现象称为疲劳磨损或点蚀。 腐蚀磨损 在摩擦过程中，与周围介质发生化学 反应或电化学反应旳磨损，称为腐蚀磨损。 实用耐磨计算是限制运动副旳压强p（比压），即 p≤[p] 式中[p]是由试验或同类机器使用经验拟 定旳许用压强。速度高时用 pv≤[pv] 来校核。
鉴定条件可概括为计算量≤许用量。这种为预防 失效而制定旳鉴定条件，一般称为工作能力计算 准则。
同一零件可能发生多种不同形式旳失效
轴可能旳失效形式：
nF
强度条件： 工作应力≤许用应力 σ≤ [σ] 或 τ≤ [τ]
刚度条件： 实际变形量≤许用变形量
y ≤[y]、 θ ≤[θ] 、φ ≤ [φ]
第一节 机械零件设计概述
Fn —作用在圆柱体上旳载荷； —综合曲率半径,
12 2 1
正号用于外接触，负号用于内接触。
第三节 机械零件旳接触强度
E 2E1E2 E1 E2
E —综合弹性模量，E1、E2 分别为 两圆柱体材料旳弹性模量。
接触强度旳鉴定条件为
式中 H lim 为由试验测得旳材料旳接触疲劳极
限，对于钢其经验公式为
第二节 机械零件旳强度
小型起重设备，一般工作不频繁，满载起重次数不 多，故本题按承受静载荷考虑，以最大起重量（涉 及小车、电动葫芦自重）作为计算载荷。
第二节 机械零件旳强度
第二节 机械零件旳强度
例9-2 一车轴9-5所示。已知Fr=F=110KN，轴旳 材料为Q275钢，σb=550MPa，σ-1=240MPa，要
求旳安全系数Smin=1.5。试较核A—A截面旳疲劳强 度。
第二节 机械零件旳强度

p lim F dF S0 S dS
应力按方向分正应力和剪应力。
失效：机械零件在限定的期间内，在规定条件下， 不能完成正常的功能。如断裂、变形太大等。
工作能力（承载能力）：机械零件抵抗失效的能力 。或机械零件在预定的使用期限内，不发生失效的 安全工作限度。含时间和载荷两个要素。
三.失效形式： 1）断裂、塑性变形； 2）过大的弹性变形； 3）磨损或损伤 4）松弛、摩擦传动的打滑和强烈振动等。
5.振动稳定性准则 激振频率fp＜0.87f（固有频率），或fp＞1.18f
6.可靠性准则 可靠度应大于许用值
五. 机械零件的设计步骤
拟定机械部件总图
拟定零件图
拟定零件计算简图
选择合适材料
确定作用载荷
满足工
N
作能力
确定零件尺寸的取值 Y 范围和选材范围范围
设计步骤
(1)拟定零件的计算简图。选择零件类型、简化； (2)受力分析。确定作用在零件上的载荷； (3)选择材料。确定许用应力（许用应力查手册）； (4)确定设计准则。失效分析→确定计算准则。 (5)理论设计计算。按设计准则公式，确定零件主要 几何尺寸。如螺栓小径、齿轮齿数、模数等。 (6)结构设计。除主要尺寸的其余结构尺寸，必须考 虑功能要求，加工或装配工艺要求，减小应力集中 ，尺寸小，重量轻等原则。 (7)绘制零件工作图。尺寸、公差配合、表面粗糙度 及技术条件等。 (8)编写设计计算说明书。
常用金属材料的牌号及力学性能（p123）
布氏硬度与材料的抗拉强度之间存在一定关系： σb＝(0.3~0.4)HB ，或σb ＝K×HB ， K为系数，例如对于低碳钢有K≈0.36，对于高碳钢有K≈0.34 ，对于调质合金钢有K≈0.325；HRC≈0.1HB

润滑油进 造成小块金属脱 发生疲劳点蚀后的不良后果：损坏零件表面光洁 入裂纹 落，形成小坑— 度；接触面积减小；承载能力降低；传动质量下 —疲劳点蚀。 降，引起振动和噪音。
27
◆接触应力的计算： 注意：
赫兹（H.Hertz)公式 :
Fn b
ρ1
σH1 = σH2 σH σH
ρ2
σH =
Fn .
1± 1 ρ1 ρ2 1-μ12 + 1-μ22 E1 E2
注 意 失效并不一定意味着破坏（破坏的零件则 不能工作，而失效的零件不一定不能工作， 只是不能正常工作），因此，失效有更广 泛的含义。
工作能力：不发生失效的条件下，零件所能安全工作 的限度。若此限度对载荷而言，又可称承载能力。
3
◆机械零件的强度
零件设计中的载荷与应力 载荷
载荷的分类： 变载荷
名义载荷（公称载荷）——在理想的平稳工作条 件下作用在零件上的载荷。 计算载荷=K×名义载荷 静载荷
疲劳磨损（疲劳点蚀） 腐蚀磨损（腐蚀机械磨损）
37
机械零件正常运行的磨损过程（三个阶段）：
1、跑合阶段（磨合阶段） ——新的摩擦副表面具有一定的粗糙度，实际接触面 积较小。在跑合阶段，表面逐渐磨平，实际接触面积 逐渐增大，磨损速度减缓。因此，人们有意利用跑合 阶段，轻微磨损，为今后正常运行创造条件。 注意 跑合结束后，及时更换润滑油。
=
σHlim
SH
其中： σHlim—材料的接触疲劳极限 对于钢材σHlim≈2.76HB-70 (MPa)
S H —安全系数， S H≥1
31
例：图示为由两个相互压紧的钢制摩擦轮组成 的摩擦轮传动。 已知：D1=100mm,D2=140mm,b=50mm,小轮主动； 主动轴传递功率P=5kW、转速n1=500r/min，传 动较平稳，载荷系数K=1.25，摩擦系数,f=0.15。 试求：（1）所需的法向压紧力N；（2）两轮接 触处 最大接触应力；（3）若摩擦轮的材料硬 度HB=300,试校核接触强度。
