使用说明市博纳思信息技术二零一四年二月一简介1.1 产品简介感您选择新中新二代阅读器关于识别器，随着全国婚姻登记系统的渐渐普及，为了方便我们各地政府在登记业务中更方便，更节省时间，紫光公司为用户开发了新中新二代识别器，帮助用户更快速更便捷的办理业务。
二功能2.1 主要功能二代识别器的主要作用是，代替人工录入婚姻登记中得各种信息，比如：，等信息，安装好驱动程序，插入硬件即可使用，操作非常的简单。
三安装与使用3.1 安装说明3.1.1 安装驱动程序将产品配件中的光盘插入电脑的光驱中然后打开“我的电脑”找到“可移动存储的设备”下的已识别出来的光盘名称像“110921_***（G：）”双击名称打开盘符如下图：Setup.exe的一个安装文件，双击图标后，如下图：直接点击“下一步”需要修改安装目录时，点击“浏览”选择安装程序的安装目录位置即可系统默认为C盘，点击“下一步”如下图：需要修改安装目录文件夹，点击“浏览”修改即可系统默认为婚姻录入辅助系统，点击“下一步”如下图：为了方便应用，可以选中“创建桌面快捷方式”前方的系统将在桌面创建快捷方式，点击“下一步”如下图：如需要修改图中显示的信息，点击“上一步”进行修改直接点击“安装”程序自动进行安装，安装结束，显示如下图：安装完成系统提示“请确保读卡器连接到正确的USB接口”，并进行程序注册系统默认为选中状态，点击“完成”就完成了驱动程序的安装（注意：如果安装完驱动程序，不想立刻注册，请把复选框中的绿色小勾去掉，点击完成即可。
）安装完成后，桌面上会出现一个“紫光软件全国婚姻登记系统录入辅助系统”的图标如下图：3.1.2 硬件注册完成驱动程序安装后，系统会提示，如下图：看到提示框中的提示，我们需要把二代识别器，插入到电脑的USB接口，确定连接成功后，点击“确定”如下图：输入购买产品时的注册码，点击“注册”即可完成产品注册。
注册成功后，系统提示，如下图：注册成功后，我们即可使用二代读卡器。
竭诚为您提供优质文档/双击可除二代身份证读卡器接口规范篇一：二代身份证读卡器安装及使用说明二代身份证读卡器安装及使用说明一．说明为方便各旅馆单位更快捷的录入人员信息，现本系统提供第二代居民身份证验证（阅读）设备。
将第二代居民身份证置于机具感应区，与之相连的计算机可即时显示该证件持有人的彩色照片及文字信息，既有利于方便、快捷的录入人员信息，又保证了录入信息的准确性和安全性。
二．安装1．机具连接本系统当前所使用的机具使用usb通讯方式，连接时请必须按照如下顺序连接：1.首先将usb插头插入计算机的usb插口。
2.将mini-b接口插入二代身份证阅读机具插口。
当机具连接后，如果机具上的电源指示灯变为红色，工作指示灯变为绿色，故障灯不亮，表示机具连接成功；如果机具上的电源指示灯变为红色，故障指示灯红灯闪烁或长亮，请确认是否为电源问题，如计算机电源供电不足等。
2．设备驱动安装当机具初次连接至计算机时，需要按照机具的驱动程序。
请按如下顺序操作：1.从旅馆业系统的“从业人员信息登记”或“国内旅客入住登记”页面下载驱动程序usbdriver.exe。
bdriver.exe为自解压格式文件，打开后请指定一个目标文件夹，而后点击“安装”。
3.当机具初次连接至计算机时，将弹出如下页面：4.点击“下一步”，选择第一项“搜索适于我的设备的驱动程序”5.点击“下一步”，选择“指定一个位置”6.点击“下一步”，在弹出的对话框中点击“浏览”按钮，而后在查找文件对话框中选择驱动程序解压后所在目录，并根据当前计算机的系统选择对应目录下的usbdiv.inf文件。
7.选中驱动文件后，点击查找文件框中的“打开”按钮，点击“找到新的硬件设备向导”中的“确定”按钮，点击“下一步”。
8.点击“下一步”，此时即完成驱动程序的安装。
三．使用当安装完驱动程序后，连接好机具，进入旅馆业系统的从业人员信息登记、修改，国内旅客入住登记、修改，此时可以看到程序页面右上角的提示“2代身份证机具连接成功”，同时机具为绿色工作指示灯闪烁，进入寻卡工作状态。
身份证读卡器原理
身份证读卡器的原理是通过光电技术实现对身份证芯片内信息的读取。
身份证芯片内嵌有微型IC芯片，其上存储了身份证
持有人的个人信息。
读卡器通过读取身份证表面上的光学特征，将这些特征转化为数字信号，并通过与电脑的连接将信号传输到电脑上。
具体来说，身份证读卡器的原理包含以下几个步骤：
1. 光学扫描：读卡器内置的光学装置会对身份证表面上的文字、照片和指纹等进行扫描。
通过光电传感器将扫描到的光学特征转化为电信号。
2. 数据转换：电信号经过模数转换器将其转换为数字信号。
模数转换器可将连续变化的电信号转换为离散的数字信号，便于电脑的处理。
3. 身份证芯片读取：读卡器通过射频天线与身份证芯片进行通讯。
天线向芯片发送读取指令，并将芯片返回的信息收集起来。
4. 芯片信息解码：读卡器将读取到的身份证芯片信息进行分析解码，将其转换为可读取的文本和图片。
5. 数据传输：读卡器通过与电脑的连接，将解码后的身份证信息传输到电脑上。
总之，身份证读卡器通过光电技术将身份证表面的光学特征转
换为数字信号，并通过与身份证芯片的通讯、解码等步骤，最终实现对身份证内信息的读取。
这样能够方便快捷地获取身份证持有人的个人信息，提高了实名制、信息查询等方面的效率。
居民身份证读卡器标准居民身份证读卡器是一种用于读取和识别居民身份证信息的设备，广泛应用于各类公共服务场所，如银行、公安机关、医院、学校等。
为了确保居民身份证读卡器的正常使用和信息识别准确性，制定了一系列的标准规范，以保障设备质量和使用效果。
本文将详细介绍居民身份证读卡器的标准要求，希望能对相关行业从业人员和设备生产商有所帮助。
首先，居民身份证读卡器应符合国家相关标准和法律法规的要求。
设备在设计、生产和销售过程中，必须严格遵守国家制定的标准，确保产品的质量和安全性能符合国家规定。
同时，设备的使用和管理也必须符合国家法律法规的要求，保障居民身份信息的安全和合法使用。
其次，居民身份证读卡器应具备良好的读卡性能和稳定的识别能力。
设备在读取居民身份证信息时，应能够快速、准确地完成信息读取和识别，确保信息的真实性和完整性。
设备在长时间使用过程中，应保持稳定的性能表现，不因环境变化或频繁使用而出现故障或性能下降的情况。
另外，居民身份证读卡器应具备良好的兼容性和通用性。
设备在设计和生产时，应考虑到不同厂家生产的居民身份证信息格式和规范，确保设备能够兼容不同格式的居民身份证信息，并能够在不同场所和系统中通用。
这样可以方便用户在不同场合使用设备，提高设备的使用效率和便利性。
此外，居民身份证读卡器的外观设计和结构应符合人体工程学原理，保证设备的易用性和舒适性。
设备的按钮、接口和显示屏设计应符合人体工程学原理，方便用户操作和信息显示，减少用户使用过程中的疲劳感和操作失误。
设备的外壳材料和结构设计应具备耐用性和防护性能，确保设备在使用过程中不易受到外部环境的影响和损坏。
最后，居民身份证读卡器的生产和销售企业应建立完善的质量管理体系和售后服务体系。
企业在生产设备时，应建立严格的质量控制体系，确保产品质量稳定可靠。
在销售设备时，应提供完善的售后服务，为用户解决设备使用过程中的问题和故障，保障设备的正常使用和维护。
综上所述，居民身份证读卡器标准是保障设备质量和使用效果的重要依据，制定和遵守标准规范对于保障居民身份信息的安全和合法使用具有重要意义。
新中新二代身份证读卡器安装调试和使用方法1.二代身份证读卡器的连接和驱动安装①安装身份证读卡器的USB驱动②安装新中新二代身份证验证软件，验证软件装好后会自动在桌面生成一个新中新二代身份证验证系统的快捷方式二代身份证读卡器的连接和驱动安装方法详见随机附送的安装使用说明书，驱动程序和新中新二代身份证验证软件的安装程序在随机附送的光盘里面。
2.二代身份证读卡器的调试方法：①打开两癌筛查系统的两癌筛查健康档案页面；②通过桌面上的快捷方式打开已经安装好的“新中新二代身份证验证系统”如图所示打开新中新二代身份证验证系统后，点击上图中的“录入配置(I)”按钮，弹出如下对话框在该界面进行二代证信息的录入配置：录入方式选择“自动录入”录入窗体选择时先点击“变更”按钮，点击之后会弹出一个提示，点击“确定”，然后将光标放在录入窗体文本框内，再在下面的任务栏中点击①打开的两癌筛查系统，那么录入窗体的文本框中会自动填充进去“两癌筛查系统 - [健康检查档案]”录入信息位置的数据就按照图片的内容去设置，项目名称先选择“姓名”，项目位置选择“1”，点击“增加”按钮，姓名就会填充到录入信息中去，项目名称再选择“身份证号”，项目位置选择“8”，点击“增加”按钮，身份证号就会填充到录入信息中去。
最后点击结束设置；二代身份证读卡器的调试完成。
3.二代身份证读卡器的使用方法使用二代身份证读卡器之前要先打开桌面上的“新中新二代身份证验证系统”并且使用读卡器读取身份证信息时，这个验证系统的软件需一直开启，可以将之最小化①打开两癌筛查系统的两癌筛查健康档案页面，将光标放在“姓名“文本框内②将身份证放在读卡器上，“嘀”的一声响后，读卡器会将姓名和身份证号码读入到相应的文本框中，然后点击一下年龄的文本框，年龄也会自动计算出来。
注意：读卡器读取身份证信息时，当将身份证号信息填充进去后，请迅速将身份证从读卡器上移开，否则读卡器会连续重复的读取身份证的信息，导致信息的错误。

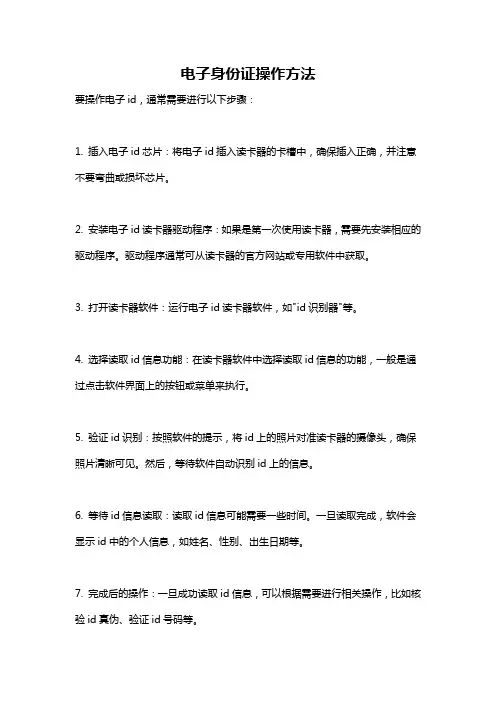

电子身份证操作方法
要操作电子id，通常需要进行以下步骤：
1. 插入电子id芯片：将电子id插入读卡器的卡槽中，确保插入正确，并注意不要弯曲或损坏芯片。
2. 安装电子id读卡器驱动程序：如果是第一次使用读卡器，需要先安装相应的驱动程序。
驱动程序通常可从读卡器的官方网站或专用软件中获取。
3. 打开读卡器软件：运行电子id读卡器软件，如"id识别器"等。
4. 选择读取id信息功能：在读卡器软件中选择读取id信息的功能，一般是通过点击软件界面上的按钮或菜单来执行。
5. 验证id识别：按照软件的提示，将id上的照片对准读卡器的摄像头，确保照片清晰可见。
然后，等待软件自动识别id上的信息。
6. 等待id信息读取：读取id信息可能需要一些时间。
一旦读取完成，软件会显示id中的个人信息，如姓名、性别、出生日期等。
7. 完成后的操作：一旦成功读取id信息，可以根据需要进行相关操作，比如核验id真伪、验证id号码等。
注意事项：
- 操作前请确保读卡器和软件是正常工作的。
- 插入和拔出电子id时要小心，避免损坏芯片。
- 确保读卡器与计算机的连接正常，使用合适的接口线缆。
- 操作过程中，应保护好个人信息的安全，避免信息泄露。

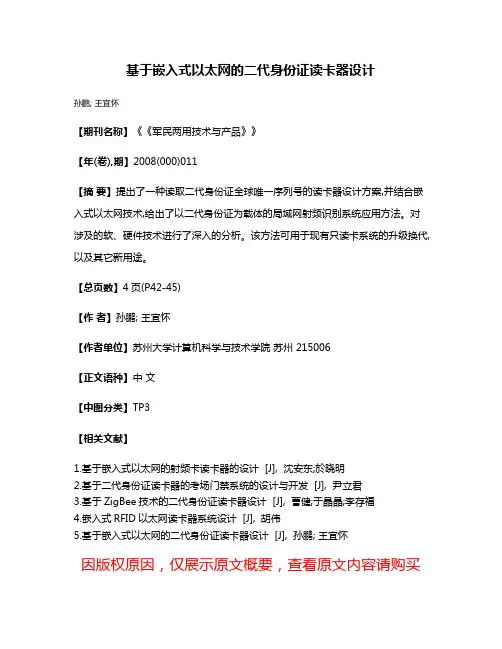

基于嵌入式以太网的二代身份证读卡器设计
孙鹏; 王宜怀
【期刊名称】《《军民两用技术与产品》》
【年(卷),期】2008(000)011
【摘要】提出了一种读取二代身份证全球唯一序列号的读卡器设计方案,并结合嵌入式以太网技术,给出了以二代身份证为载体的局域网射频识别系统应用方法。
对涉及的软、硬件技术进行了深入的分析。
该方法可用于现有只读卡系统的升级换代,以及其它新用途。
【总页数】4页(P42-45)
【作者】孙鹏; 王宜怀
【作者单位】苏州大学计算机科学与技术学院苏州 215006
【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于嵌入式以太网的射频卡读卡器的设计 [J], 沈安东;於晓明
2.基于二代身份证读卡器的考场门禁系统的设计与开发 [J], 尹立君
3.基于ZigBee技术的二代身份证读卡器设计 [J], 曹健;于晶晶;李存福
4.嵌入式RFID以太网读卡器系统设计 [J], 胡伟
5.基于嵌入式以太网的二代身份证读卡器设计 [J], 孙鹏; 王宜怀
因版权原因，仅展示原文概要，查看原文内容请购买。
二代身份证读卡器的使用
1：安装二代身份证读卡器驱动:
读卡器自带光盘放入计算机光驱，插上读卡器并按下读卡器上电源开关，这时可按照计算机右下角提示安装（1：右键点击win7系统的“计算机”－点管理－点设备管理器－点其他设备；2：右键点击winXP系统的“我的电脑”－点管理－点设备管理器－点其他设备）
图一
右键点未知设备（如图一），然后左键“更新驱动程序软件（P）...”；在图2选择浏览计算机以查找驱动程序软件（R），点图三中的浏览找到驱动所在位置，然后点下一步
图二
注：如果没有光盘，网上下载驱动，浏览时找到所放驱动的文件夹即可。
如果出现图四界面，选择始终安装驱动程序软件（I）
出现图5 后点关闭
图六
安装驱动成功后，列表中有个密码设备——SDT USB设备
2：设置弹出窗口和文件下载：
2.1，选中IE浏览器双击，弹出浏览器窗口。
2.2，单击工具，在下拉选项中选择关闭弹出窗口阻止程序（B），如图7
图七
2.3，图七中选择Internet选项（O），如图八
图九
图九中选安全，点自定义级别（C）…
图十
图十中下拉右侧滚动条，找到下载未签名的ActiveX控件，将禁用改为提示（推荐）或者启用（不安全），
3：安装ActiveX控件：
用IE访问/yinan/index.html，
图十一
然后左键点击“已阻止安装”---“未此计算机的所有用户安装此加载项”，如果有弹出框选择“是”
图十二
安装成功后/yinan/index.html网页如图十二。
最后重新启动一下读卡器，然后打开应用系统，即可使用二代身份证读卡器扫描身份证。

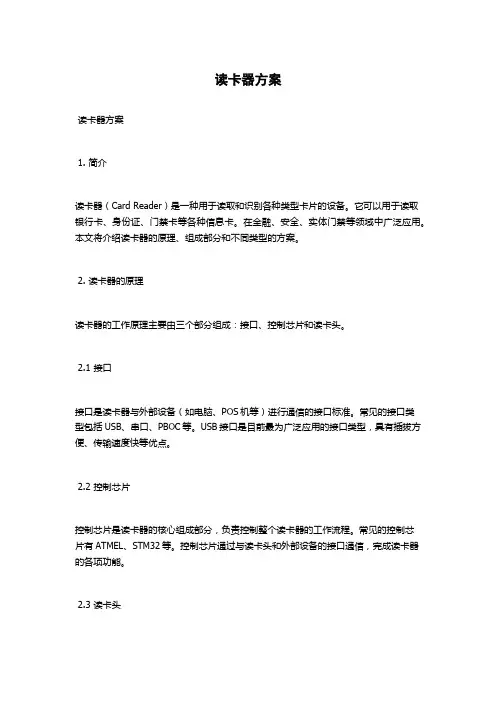

读卡器方案读卡器方案1. 简介读卡器（Card Reader）是一种用于读取和识别各种类型卡片的设备。
它可以用于读取银行卡、身份证、门禁卡等各种信息卡。
在金融、安全、实体门禁等领域中广泛应用。
本文将介绍读卡器的原理、组成部分和不同类型的方案。
2. 读卡器的原理读卡器的工作原理主要由三个部分组成：接口、控制芯片和读卡头。
2.1 接口接口是读卡器与外部设备（如电脑、POS机等）进行通信的接口标准。
常见的接口类型包括USB、串口、PBOC等。
USB接口是目前最为广泛应用的接口类型，具有插拔方便、传输速度快等优点。
2.2 控制芯片控制芯片是读卡器的核心组成部分，负责控制整个读卡器的工作流程。
常见的控制芯片有ATMEL、STM32等。
控制芯片通过与读卡头和外部设备的接口通信，完成读卡器的各项功能。
2.3 读卡头读卡头是读卡器的重要组成部分，负责读取卡片上的信息。
根据读取的卡片类型的不同，读卡头会有所不同。
常见的读卡头类型有磁条头、射频卡读取头等。
3. 读卡器的组成部分3.1 电源模块读卡器的电源模块是提供电源给整个读卡器的部分，通常使用电池或者外部电源适配器供电。
3.2 控制模块控制模块是读卡器的核心部分，包括控制芯片、接口芯片等。
它负责控制读卡器的各项功能，处理外部指令和数据。
3.3 读卡模块读卡模块是读卡器的重要组成部分，包括读卡头、卡槽等。
它通过读取卡片上的信息，将读取的数据传递给控制模块进行处理。
3.4 外部接口外部接口是与读卡器外部设备连接的部分，包括USB接口、串口接口等。
它用于与电脑、POS机等设备进行数据交互。
4. 不同类型的读卡器方案4.1 磁条卡读卡器磁条卡读卡器主要用于读取磁条卡的信息。
它通过读取磁条卡上的磁道信息，将读取的数据传递给控制模块进行处理。
磁条卡读卡器广泛应用于银行、商场等领域。
4.2 射频卡读卡器射频卡读卡器主要用于读取射频卡的信息。
它通过与射频卡进行无线通信，将读取的数据传递给控制模块进行处理。
附件2
宝安视频门禁报警系统建设及技术补充规范
为进一步规范宝安区视频门禁系统建设，保证系统建成后发挥应用作用，宝安区门禁办特制定以下规范，宝安视频门禁系统建设在满足《深圳市视频门禁报警系统建设及技术规范》（以下简称“深圳市规范”）及《宝安区视频门禁报警系统资格招标要求》的基础上，必须符合本规范。
1、系统结构
宝安区视频门禁系统包括视频系统及门禁系统，视频系统与门禁系统须实现硬件或软件联动，视频系统录像存储设备及门禁系统的管理服务器统一设置在管理中心，禁止视频硬盘录像设备放置于楼宇前端的系统结构。
系统网络结构要求视频信息及门禁信息传输至管理中心必须是光缆接入；出于布线规范、网络响应及时等方面考虑，系统建设如采用多路门禁控制器,则不超过8路;如视频门禁信息采用汇聚方式进行传输，则不超过16路视频（可含1路数据）共用1芯光纤作汇聚，不超过32栋楼宇的门禁数据共用1芯光纤作汇聚。
注:以上示意图为4路门禁控制器的系统架构,建设方或承建方可根据社区的实际情况,自主选择单路/2路/4路/8路门禁控制器架构,或主控+分控的系统架构。
2、软件系统功能
视频门禁管理软件平台除具备《深圳市规范》关于软件系统所
要求的功能外，须具备以下几项功能：
3、管理中心配置
视频门禁系统须根据实地情况设置管理中心，在管理中心对视频门禁系统终端设备及系统日常运行统一管理。
3.1管理中心配置
3.2管理中心布局（建议）
管理中心建议布局示意图4、设备安装及施工要求
4.1摄像头安装
每栋楼安装N（N≥2）个摄像头，其中室内外至少安装1个摄像机，监控楼宇进出人员。
4.1.1室外摄像头安装
4.1.2室内摄像头安装
室内摄像头安装高度、角度适宜，根据室内实地情况，综合考虑设备安全及监控效果设定安装点，防止出现仅监控到人员头顶和监控角度与开门瞬间强光平行对冲的现象。
4.2读卡器安装
安装于开门门把附近20-30cm处，高度适宜，便于进出人员刷卡顺手开门。
4.3前端设备箱安装
如采用单门控制器的建设架构，则前端设备箱必须安装在室内2M以上高度的位置；如采用2门或多门控制器的建设架构，则按照先室内，后室外的原则，在布线不影响美观及业主同意的情况下，建议将前端设备箱安装在室内2M以上高度的位置，否则应安装在室外3.5M以上高度的位置；设备箱箱体厚度应大于2cm,具有较好防水、散热功能。
4.4施工要求
1、缆线的型式、规格应与设计规定相符；
2、前端通讯必须以光缆形式与中心监控机房相连；
3、所有光缆采用室外铠装型，架空敷设，架空部分跟着社区原有的电话、有线电视线缆走，保持美观。
不需要采用PVC管防护；
4、其它弱电线缆位于出租屋内外的一律采用PVC明管敷设。
楼与楼之间的架空部分线缆敷设原则采用与原已有的线缆（电视、电话等弱电线缆）相同的走线方式，保持美观；
5、前端的门禁控制箱应有必要的防雷接地措施，保证接地电阻小于4欧姆；
6、前端摄像头视频线在接续PVC套管前，应套设镀锌软管；
7、PVC的选取原则：管孔内径与电缆或光缆外径的关系不应D≥1.25d D-- 管孔的内径(mm);d-- 电缆或光缆的外径(m)；
8、在管孔内不得有电缆或光缆接头；
9、电缆或光缆的容量，应根据实际安装的户数及适当的备用量确定；
10、前端设备箱及管理中心机柜的布线须整齐有序，并做好对应标签；
11、建议协调股份公司或村委会，采用多门控制器架构的前端设备箱供电引接电表前的公共用电。
12、须将闭门器及电控锁纳入工程建设范围，对楼宇原有质量不好或不符合要求的电控锁、闭门器进行更换，且保修期内负责小区全部闭门器及电控锁的保修，不得推诿。
13、视频门禁系统建成后，应将电控锁自带的开锁按钮功能屏蔽,对原本已安装有对讲及密码开锁设备的楼宇进行改造,将开门信号接驳至门禁控制器统一开锁。
5、系统安全
1、门禁控制主机损坏或备用电源耗尽的情况，电控锁应处于常开状态；
2、禁止使用刷卡出门的方式，必须采用按钮开关出门的方式；
3、管理中心及前端设备箱必须配备备用电源（电池），满足管理中心及前端门禁设备断电续供电工作6小时以上；
4、门锁须安装电控锁,禁止使用磁力锁。
6、设备要求
红外枪式摄像机
●成像器件：1/3”彩色CCD
●红外距离: ≥25米
●分辨率：彩色≧480线、黑白≧540线
●最低照度：彩色≦0.1LUX、黑白≦0.02LUX。
红外功能摄
像机 0LUX（红外灯开启）
●信噪比：≥48dB
●电子快门:1／50～1／100，000秒
●背光补偿:自动
●防水等级：IP65
金属海螺半球机(广角红外)
●金属外壳
●图像传感器：1/3英寸CCD
●水平清晰度：≥480线
●最低照度： 0LUX/（红外开启）。
●镜头：F=3.5-6mm
●红外距离: ≥25米
●水平转动范围：360º
●俯仰角度：170 º
●背光补偿：自动
●信噪比：≥50dB
●防水等级：IP65
硬盘录像机
●H.264的视频压缩标准
●CIF以上格式（码流≥512K）实时录像，录像保存30天
以上
●具有断电自动保护，来电自动恢复重启功能
●实时D1格式25帧/秒监控，录像及远程显示与回放可达
到25帧/秒，分辨率D1、4CIF、DCIF、CIF可调，本地显示时延≦0.5秒，远程浏览显示时延≦3秒
●具有RS-485和RJ45以太网端口，支持TCP/IP协议和网
络传输
●具备VGA输出接口
●具有音视频同步、动态侦测录像和报警联动功能
门禁控制器
●卡片存储量：≥ 2000张（单门）/5000张（2门）/10000
张（4门）/20000张（8门）
●刷卡事件: ≥8000条（单门）/2万条（2门）/2.5万条
（4门）/5万条（8门），循环记录
●自适应韦根26/32读卡器
●具备TCP/IP和RS485通讯接口
●可识别居住证、二代身份证和已办理登记的临时IC卡
（不可偏离）
●支持分级管理，本级可脱机运行（不可偏离）
●防撬、防盗报警功能
●分级管理:支持
●读卡响应时间：≦0.2S
●所有I/O及电源接口具备过流过压保护
前端读卡器
●读写距离：≦8cm
●数据接收时间：≦100ms
●供电电压：12DC
●输出接口：韦根26/34
●通讯距离：≥150m
●读卡类型：二代身份证、居住证及授权临时IC卡
●外壳为ABS材料
中心发卡器
可读取二代身份证及居住证的人员信息（包括姓名、住址、出生年月日等）或临时IC卡。
电控锁
●使用电压：9～12V
●最小开锁消耗功率：10W
●通电型式：间断，持续通电应少于8秒●开锁方式：断电常开
●可开锁时间：≤1秒
●使用寿命15万次以上。
