催化剂表征的现代物理方法简介

结构表征：1. 晶相：XRD（多晶，单晶）——确定样品晶体类型（2θ-d 晶面间距，T强度）；TEM(透射电镜)。

2. 化学环境，配位状态：IR，UV，UV-Ramon，XPS，NMR，EPS，Mossbour。

组成表征：XRF，ICP(准确)，XPS，AEM（分析电镜）。

宏观物性表征：1. 粒度（密度，强度）：SEM(扫描电镜)，TEM，XRD，激光衍射和光散射（统计结果）2. 形貌：TEM+SEM3. 多孔性：氮气吸附，压汞法，烃分子探针4. 稳定性：TG-DTA，XRD酸性及酸强度表征：1. 酸性：NH3-IR，吡啶（Py）-FT-IR，FT-IR，MAS-NMR(31Al,1H)。

2. 酸强度：NH3-TPD，Hammett指示剂，吸附量热。

3. 内外表面酸的识别：探针分子反应法。

金属性表征：1. 分散度：H2吸附，HOT，TEM，XPS。

2. 还原性：TPR。

3. 氧化还原态：XPS。

4. 表面吸附物种：IR。

金属与载体/助剂相互作用：TPR，XPS，DTA。

再生：TG-DTA，TPO。

1 什么是XRF?一台典型的X射线荧光（XRF）仪器由激发源（X射线管）和探测系统构成。

X射线管产生入射X射线（一次X射线），激发被测样品。

受激发的样品中的每一种元素会放射出二次X射线，并且不同的元素所放射出的二次X射线具有特定的能量特性或波长特性。

探测系统测量这些放射出来的二次X射线的能量及数量。

然后，仪器软件将探测系统所收集到的信息转换成样品中各种元素的种类及含量。

利用X射线荧光原理，理论上可以测量元素周期表中的每一种元素。

在实际应用中，有效的元素测量范围为11号元素（Na）到92号元素（U）。

2 X射线荧光的物理意义：X射线是电磁波谱中的某特定波长范围内的电磁波，其特性通常用能量（单位：千电子伏特，keV）和波长（单位：nm）描述。

X射线荧光是原子内产生变化所致的现象。

一个稳定的原子结构由原子核及核外电子组成。

化工原理中的化工催化剂表征技术化工催化剂表征技术在化工原理中起着至关重要的作用。

催化剂是促使化学反应发生的关键因素，而对催化剂进行准确和全面的表征有助于了解其性能和催化机理。

本文将介绍一些常见的化工催化剂表征技术，以及它们在化工原理中的应用。

一、催化剂的物理表征技术1. 扫描电子显微镜（SEM）SEM是一种常用的表征催化剂形貌和微观结构的技术。

它通过扫描电子束对样品表面进行扫描，利用二次电子、反射电子和荧光X射线等产生的信号来获取样品的像。

SEM可以提供催化剂的形貌、孔隙结构、晶粒大小等信息，有助于对催化剂性能的理解和优化。

2. 透射电子显微镜（TEM）TEM是一种高分辨率的表征催化剂微观结构的技术。

它通过透射电子束对样品进行照射，利用透射电子的相位和强度信息来获取样品的像。

TEM可以提供催化剂的晶体结构、晶面衍射、纳米尺度的粒子和催化剂负载等信息，对催化剂的形貌和结构进行详细的分析。

3. X射线衍射（XRD）XRD是一种常用的表征催化剂晶体结构的技术。

它通过照射样品的X射线束，测量不同角度下对X射线的衍射信号，进而确定样品的晶体结构和晶粒大小。

XRD可以检测催化剂的晶体相、晶胞参数、晶面衍射强度等信息，有助于对催化剂的相变和晶体生长机理进行研究。

二、催化剂的化学表征技术1. 傅里叶变换红外光谱（FTIR）FTIR是一种常用的表征催化剂表面化学组成的技术。

它通过测量样品在红外光波段内与光的相互作用，分析吸收和散射等信号来获取样品的红外光谱图。

FTIR可以检测催化剂表面的官能团、表面吸附物和催化反应中产物等信息，对催化剂的表面性质和反应机理研究具有重要意义。

2. 氢气程序升温脱附（H2-TPD）H2-TPD是一种常用的表征催化剂表面酸碱性的技术。

它通过在特定温度下将氢气逐渐加热，测量脱附氢气的量和温度，进而确定催化剂的酸碱位点和酸碱强度。

H2-TPD可以检测催化剂表面的酸碱位点密度、活性及分布情况，对催化剂的酸碱性质和催化反应性能的理解非常重要。

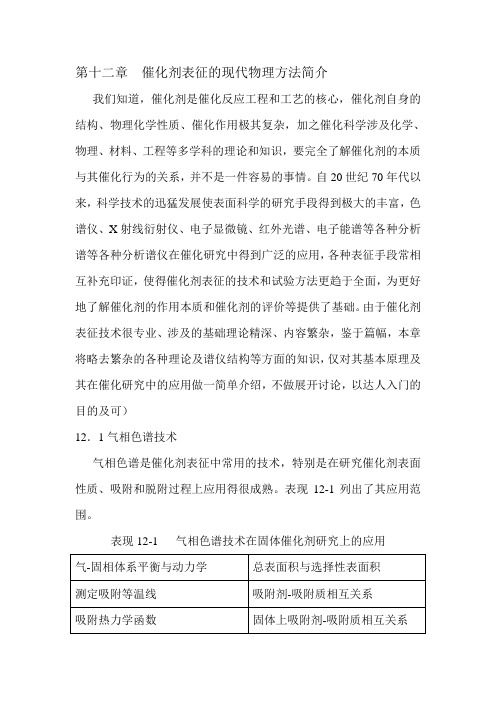

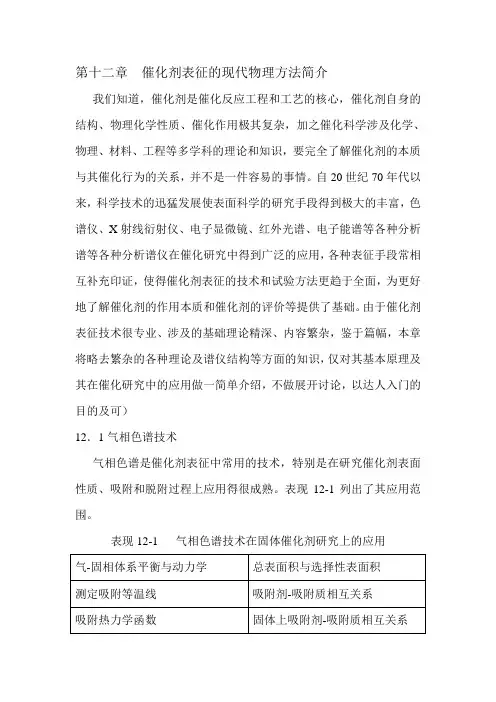

第十二章催化剂表征的现代物理方法简介我们知道，催化剂是催化反应工程和工艺的核心，催化剂自身的结构、物理化学性质、催化作用极其复杂，加之催化科学涉及化学、物理、材料、工程等多学科的理论和知识，要完全了解催化剂的本质与其催化行为的关系，并不是一件容易的事情。

自20世纪70年代以来，科学技术的迅猛发展使表面科学的研究手段得到极大的丰富，色谱仪、X射线衍射仪、电子显微镜、红外光谱、电子能谱等各种分析谱等各种分析谱仪在催化研究中得到广泛的应用，各种表征手段常相互补充印证，使得催化剂表征的技术和试验方法更趋于全面，为更好地了解催化剂的作用本质和催化剂的评价等提供了基础。

由于催化剂表征技术很专业、涉及的基础理论精深、内容繁杂，鉴于篇幅，本章将略去繁杂的各种理论及谱仪结构等方面的知识，仅对其基本原理及其在催化研究中的应用做一简单介绍，不做展开讨论，以达人入门的目的及可）12．1气相色谱技术气相色谱是催化剂表征中常用的技术，特别是在研究催化剂表面性质、吸附和脱附过程上应用得很成熟。

表现12-1列出了其应用范围。

表现12-1 气相色谱技术在固体催化剂研究上的应用本节主要对常用的升温脱附技术（TPD ）、程序升温还原技术（TPR ）和氢氧滴定脉冲色谱法（HOT ）进行介绍。

12．1．1 TPD 的基本原理先使吸附管中的催化剂饱和吸附吸附质，然后程序升温，吸附质在稳定载气流条件下脱附出来，经色谱柱后被记录并计算出吸附质脱附速率随温度变化的关系，即得到TPD 曲线（脱附谱图）。

如以反应物质取代吸附质，可得反应产物与脱附温度的关系曲线，称为程序升温反TPSR ）。

装置流程如图12-1所示。

假定催化剂表面为均匀的，脱附时不发生再吸附且表面脱附不受扩散效应影响。

在这种情况下，单一组成的吸附速率d r 为n d k dt d rd θθ=-=/式中。

θ为表面覆盖度；kd 为脱附活化能。

因为程序升温脱附级数；t 为时间。

因为kd 与θ无关，仅是温度的函数，服从阿伦尼乌斯方程，于是式（12-1）可能变为d r n A -=n θRTEd -exp 式中，An 为指前因子；Ed 为脱附活化能。

催化剂测定与表征技术催化剂在化学工业中扮演着重要的角色，它们能够加速反应速度，提高产物选择性，降低反应温度等。

为了充分了解催化剂的性能和稳定性，科学家们发展了各种测定和表征催化剂的技术。

本文将介绍几种常用的催化剂测定与表征技术。

一、物理吸附法物理吸附法是一种常用的催化剂表征技术。

通过测定催化剂表面吸附气体的物理吸附量，可以确定催化剂的比表面积、孔径分布和孔容等参数。

常用的物理吸附法包括比表面积测定、孔径分布测定和吸附等温线测定等。

其中，比表面积测定常用的仪器是比表面仪，可以测定催化剂的比表面积；孔径分布测定则可以通过气孔大小对吸附剂进行分类；吸附等温线测定可以获得催化剂的孔容和孔径分布。

二、扫描电子显微镜（SEM）扫描电子显微镜是一种高分辨率表征催化剂表面形貌和微观结构的技术。

通过扫描电子显微镜，可以观察到催化剂表面的形貌、颗粒大小和分布等信息。

同时，通过能谱分析功能，还可以确定催化剂表面元素的组成和分布。

扫描电子显微镜的应用广泛，可以对不同种类的催化剂进行表征，为改进催化剂性能提供依据。

三、透射电子显微镜（TEM）透射电子显微镜是一种高分辨率表征催化剂内部结构的技术。

通过透射电子显微镜，可以观察到催化剂微观结构的细节，如晶体结构、晶胞参数、晶界和缺陷等。

透射电子显微镜还可以进行能谱分析，确定催化剂微观结构元素的组成和分布。

透射电子显微镜在催化剂研究中起到了至关重要的作用，对于揭示催化机理和改善催化剂性能具有重要意义。

四、X射线衍射（XRD）X射线衍射是一种广泛应用于催化剂表征的技术。

通过X射线衍射，可以确定催化剂晶体结构、晶胞参数和晶面取向等信息。

X射线衍射还可以进行定性和定量分析，确定催化剂中晶体的相对含量。

X射线衍射技术是研究催化剂晶体结构和相变行为的重要手段，为催化剂的合成和改良提供了重要信息。

五、傅里叶变换红外光谱（FTIR）傅里叶变换红外光谱是一种用于催化剂表征的非常有用的技术。

通过傅里叶变换红外光谱，可以确定催化剂表面的吸附物质、化学键特征和表面活性位点等信息。

催化剂的表征与评估方法催化剂是许多化学反应中不可或缺的重要组成部分。

为了有效评估和优化催化剂的性能，科学家们开发出了各种表征方法和评估技术。

本文将介绍一些常用的催化剂表征与评估方法。

一、物理表征方法1. 扫描电子显微镜（SEM）：通过SEM可以观察到催化剂的形貌和颗粒尺寸分布，从而评估催化剂的活性表面积。

2. 透射电子显微镜（TEM）：TEM可以提供催化剂的高分辨率图像，从而观察到催化剂的晶体结构、晶粒大小以及形貌等信息。

3. X射线衍射（XRD）：XRD可以用于分析催化剂的晶体结构和晶格参数，通过峰位和峰形分析可以确定催化剂的相态以及晶粒尺寸。

4. 紫外可见光谱（UV-Vis）：这种表征方法可以通过测量催化剂在紫外和可见光区域的吸收光谱，来确定催化剂的电子结构和电荷转移过程。

二、化学表征方法1. X射线光电子能谱（XPS）：通过XPS可以得到催化剂表面原子的电子能级和化学态，从而揭示催化剂的表面组成和表面反应活性位点。

2. 傅里叶变换红外光谱（FTIR）：FTIR可以用于表征涂覆在催化剂表面的吸附物，例如吸附气体、表面中间体等。

3. 原位质谱（MS）：通过质谱可以检测催化剂表面产生的化学物质，从而揭示催化剂的反应机制和活性物种。

三、催化活性评估方法1. 反应动力学：通过测量催化剂在给定反应条件下的反应速率，可以评估催化剂的活性和选择性。

2. 表面酸碱性：催化剂表面的酸碱性质对于某些反应过程至关重要，通过表征催化剂表面酸碱性，可以评估催化剂的活性和稳定性。

3. 比表面积测量：催化剂的活性表面积与其性能密切相关，通过测量催化剂的比表面积，可以评估催化剂的催化效果和稳定性。

4. 催化剂寿命评估：对于长期稳定性评估，科学家们通常会对催化剂进行寿命测试，以模拟实际工业条件下的使用情况。

总结：催化剂的表征与评估方法多种多样，上述仅为其中一部分常用方法。

综合利用这些表征和评估技术，可以更全面、准确地了解催化剂的性能和反应机制，进而指导催化剂的设计与改进。

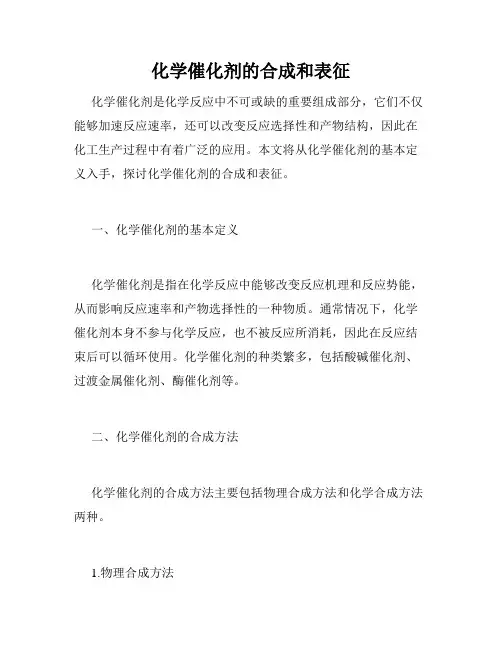

化学催化剂的合成和表征化学催化剂是化学反应中不可或缺的重要组成部分，它们不仅能够加速反应速率，还可以改变反应选择性和产物结构，因此在化工生产过程中有着广泛的应用。

本文将从化学催化剂的基本定义入手，探讨化学催化剂的合成和表征。

一、化学催化剂的基本定义化学催化剂是指在化学反应中能够改变反应机理和反应势能，从而影响反应速率和产物选择性的一种物质。

通常情况下，化学催化剂本身不参与化学反应，也不被反应所消耗，因此在反应结束后可以循环使用。

化学催化剂的种类繁多，包括酸碱催化剂、过渡金属催化剂、酶催化剂等。

二、化学催化剂的合成方法化学催化剂的合成方法主要包括物理合成方法和化学合成方法两种。

1.物理合成方法物理合成方法主要是指对已有的物质进行物理改性，例如热处理、离子注入、溅射等方法，从而改善催化性能。

其中，热处理是最常见的一种方法，通过高温处理可以使催化剂表面形成更活性的催化位点，从而提高反应效率。

2.化学合成方法化学合成方法主要是指通过化学反应制备新的催化剂材料。

其中，最常见的化学合成方法是沉淀法、共沉淀法、水热法、溶胶-凝胶法等。

沉淀法是一种常见的催化剂制备方法，它是通过水溶液中的化学反应产生的沉淀物来制备催化剂。

沉淀法的优点是操作简单，易于控制，但是也存在制备成本高、催化剂纯度低等缺点。

共沉淀法是将两个或多个溶液混合在一起，在反应液中生成的沉淀物是两种或多种化合物的混合物。

共沉淀法的优点是制备工艺简单，催化剂纯度高，但是技术要求较高。

水热法是一种通过高温、高压下在水介质中合成的催化剂制备方法，它可以制备出具有高比表面积和晶体缺陷的催化剂。

水热法优点是单步合成，易于控制，但是存在制备周期长，工艺复杂等缺点。

溶胶-凝胶法是一种将溶胶液体转化为凝胶材料，再进行热处理得到催化剂的方法。

溶胶-凝胶法具有制备周期短，可以控制制备成本等优点，但是需要对反应过程进行严格控制，技术要求相对较高。

三、化学催化剂的表征方法化学催化剂的表征是指通过一系列实验手段对催化剂进行性质和结构分析，从而评估催化剂的催化性能。

1.2比表面测试单位重量催化剂所具有的表面积称为比表面，其中具有活性的表面称活性比表面，也称有效比表面。

尽管催化剂的活性、选择性以及稳定性等主要取决于催化剂的化学结构，但其在很大程度上也受到催化剂的某些物理性质如催化剂的表面积的影响。

一般认为，催化剂表面积越大，其上所含有的活性中心越多，催化剂的活性也越高。

因此，测定、表征催化剂的比表面对考察催化剂的活性等性能具有很大的意义和实际应用价值。

催化剂的表面积针对反应来说可以分为总比表面和活性比表面，总比表面可用物理吸附的方法测定，而活性比表面则可采用化学吸附的方法测定。

催化剂的比表面积的常见表征方法见表2。

1.2.1 总表面积的测定催化剂总表面积的测定目前所采用的方法基本上均为低温物理吸附法，而其中的BET法则更是推崇为催化剂表面积测定的标准方法。

有关BET法的具体介绍见第二章，在此不展开讨论。

1.2.2 有效表面积的测定BET法测定的是催化剂的总表面积。

但是在实际应用中，催化剂的表面中通常只是其中的一部分才具有活性，这部分称为活性表面。

活性表面的面积测定通常采用“选择化学吸附”进行测定。

如附载型金属催化剂，其上暴露的金属表面是催化活性的，以氢、一氧化碳为吸附质进行选择化学吸附，即可测定活性金属表面积，因为氢、一氧化碳只与催化剂上的金属发生化学吸附作用，而载体对这类气体的吸附可以忽略不计。

同样，用碱性气体的选择化学吸附可测定催化剂上酸性中心所具有的表面积。

表2列出了用于测定催化剂比表面积的常见方法。

表2 催化剂比表面表征金属表面积的测定方法很多，有X-射线谱线加宽法、X-射线小角度法、电子显微镜法、BET真空容量法及化学吸附法等。

其中以化学吸附法应用较为普遍，局限性也最小。

所谓化学吸附法即某些探针分子气体（CO、H2、O2等）能够选择地、瞬时地、不可逆地化学吸附在金属表面上，而不吸附在载体上。

所吸附的气体在整个金属表面上生成一单分子层，并且这些气体在金属表面上的化学吸附有比较确定的计量关系，通过测定这些气体在金属表面上的化学吸附量即可计算出金属表面积。
