洁净室的质量控制本文主要论述了洁净室质量控制的必要性，并针对当下对洁净室质量的要求，分析了如何对洁净室的质量进行有效控制，提出了一些有效的质量控制措施，以期可以提高洁净室的质量。
标签：洁净室;质量一、刖言目前，洁净室在众多领域都有涉及和使用，因此，洁净室已经影响了我国的生产质量，只有不断提高洁净室的质量，确保洁净室的高质量运行，才能够确保有关部门的高质量生产和运营。
二、检测操作人员对悬浮粒子的影响人是无菌环境最大的污染源，因此，在洁净区工作的人员及操作室内人员的多寡，操作动作的幅度及工作服的式样、质地、穿戴等对微粒和细菌的含量有明显的影响。
维护好无菌环境要做到以下两个方面：严格控制洁净工作服的式样、质地、穿戴、清洗、无菌周期等;严格控制操作人员数量、约束人员的行为，保证洁净区的净化级别。
1、在实际的检测工作中，在对洁净室的检测前，应先彻底的清洁和消毒，并让其洁净室净化系统正常工作半小时以上，使其达到应有的洁净效果；应避免净化系统才开机就进行检测，这样会对洁净室的等级评定会带来误差。
2、检测人员在实际操作中应控制在1〜2人为宜，（过多的人反而对洁净室是一种污染）工作服首先应进行无菌消毒，以防止外界的微粒和细菌被带入洁净室。
（一）不同人数、动作对洁净室的影响人数：随着进入洁净室人数的增加，尘埃粒子数呈上升趋势，每增加一人时，洁净室的尘埃粒子数比无人条件下增加5〜8倍。
走动：检测人员在洁净室走动时，尘埃粒子数比在无人条件下增加20倍左右。
说话：检测人员在洁净室交谈时，尘埃粒子数比在无人条件下增加8〜10 倍左右。
因此，检测人员在对洁净室的检测时，要保持相对的静止，不要做一些无关的动作。
（二）工作服对洁净室的影响材质：棉质的发尘量最大，以下依次为棉的确良，去静电纯涤纶、呢龙。
样式：大挂型发尘量最大，上下分装型次之，全罩型最少。
洗涤：用溶剂洗涤的发尘量降低到用一般水清洗的1/5。
通过以上分析，洁净室的管理、维护工作极为重要，必须按规定着装进入，必须随时保持地面、墙面及其他尘源的洁净度。

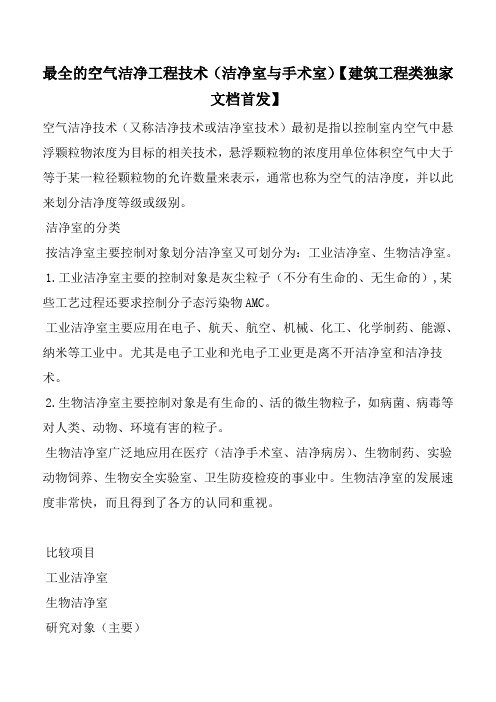

最全的空气洁净工程技术（洁净室与手术室）【建筑工程类独家文档首发】空气洁净技术（又称洁净技术或洁净室技术）最初是指以控制室内空气中悬浮颗粒物浓度为目标的相关技术，悬浮颗粒物的浓度用单位体积空气中大于等于某一粒径颗粒物的允许数量来表示，通常也称为空气的洁净度，并以此来划分洁净度等级或级别。
洁净室的分类按洁净室主要控制对象划分洁净室又可划分为：工业洁净室、生物洁净室。
1.工业洁净室主要的控制对象是灰尘粒子（不分有生命的、无生命的）,某些工艺过程还要求控制分子态污染物AMC。
工业洁净室主要应用在电子、航天、航空、机械、化工、化学制药、能源、纳米等工业中。
尤其是电子工业和光电子工业更是离不开洁净室和洁净技术。
2.生物洁净室主要控制对象是有生命的、活的微生物粒子，如病菌、病毒等对人类、动物、环境有害的粒子。
生物洁净室广泛地应用在医疗（洁净手术室、洁净病房）、生物制药、实验动物饲养、生物安全实验室、卫生防疫检疫的事业中。
生物洁净室的发展速度非常快，而且得到了各方的认同和重视。
比较项目工业洁净室生物洁净室研究对象（主要）灰尘、粒子只有一次污染。
微生物、病菌等活的粒子不断生长繁殖，会诱发二次污染（代谢物、粪便）。
控制方法净化措施主要是采取过滤方法。
粗、中、高三级过滤，粗、中、高、超高四级过滤和化学过滤器等。
主要是采取：铲除微生物生长的条件，控制微生物的孳生、繁殖和切断微生物的传播途径。
过滤和灭菌等。
控制目标控制有害粒径粒子浓度。
控制微生物的产生、繁殖和传播，同时控制其代谢物。
对生产工艺的危害关键部位只要一颗灰尘就能造成产品的极大危害。
有害的微生物达到一定的浓度以后才能够成危害。
对洁净室建筑材料的要求所有材料（墙、顶、地等）不产尘、不积尘、耐磨擦所有材料应耐水、耐腐且不能提供微生物孳生繁殖条件。
对人和物进入的控制人进入要换鞋、更衣、吹淋。
物进入要清洗、擦拭。
人和物要分流，洁污要分流。
人进入要换鞋、更衣、淋浴、灭菌；物进入要擦拭、清洗、灭菌；空气送入要过滤、灭菌，人物分流，洁污分流。
干净室环境掌握与检测方法一、干净空调系统概述为了适应半导体产品品质的不断提升，干净室空调系统的进展也随之水涨船高。
干净室是将肯定空间范围内之空气中的微尘粒子、有害空气、细菌等之污染物排解，并将室内之温湿度、干净度、室内压力、气流速度与气流分布、噪音震惊及照明、静电掌握在某一需求范围内，而给于特别设计之房间以符合制程工艺之需求，其建筑构造、装备及其使用均具有削减该区域内污染的介入、产生和滞留的功能。
干净室空调系统较一般空调系统有着更加严格的要求，一般空调系统温度要求在25 ℃～27 ℃,相对湿度为55～70％；而干净室空调分别为22～23 ℃,相对湿度为40～45％。
由于产品制程对温湿度变化极为敏感，干净室局部区域须掌握在±0.3ºC，故送风温度与室内温度差距不能太大。
微尘粒子是构成半导体制品发生缺陷，降低产品良率的主要缘由之一，对微尘粒子和某些化学离子要求也格外严格。
在半导体工厂中，制程系统使用大量的化学品和毒气，而这些化学品和毒气所产生的挥发气和废气必需予以全数排解，排气量格外大，所以需要补充大量的外气来维持室内的正压环境。
干净室空调为带走室内所产生的微尘粒子，以维持干净度，所以除了气流速度需达肯定要求标准外，气流的外形也必需依不同的干净室等级而加以适当的掌握。
干净室的干净度分级通过对悬浮粒子的大小及个数的掌握实现，主要是按单位容积空气中尺寸在0.1µm 至5µm 之间的固体和液体粒子的数量来化分干净度等级。
为了得到不同的干净度等级，需要去除空气中的污染物质，进展空气净化。
二、干净环境掌握干净度的掌握靠良好的空气净化设施，一般承受三级〔初效、中效、高效〕过滤。
当针对生产的空气干净度要求为100 级时，承受垂直和水平单向流流型，气流风速要求分别大于0.25 米/秒和0.35 米/秒，换气次数大于25 次/小时；当空气干净度要求为10000 级、100000 级时，承受非单向流，换气次数15 次/小时，以便准时带走生产过程中产生的尘埃，保持干净室环境的干净度。

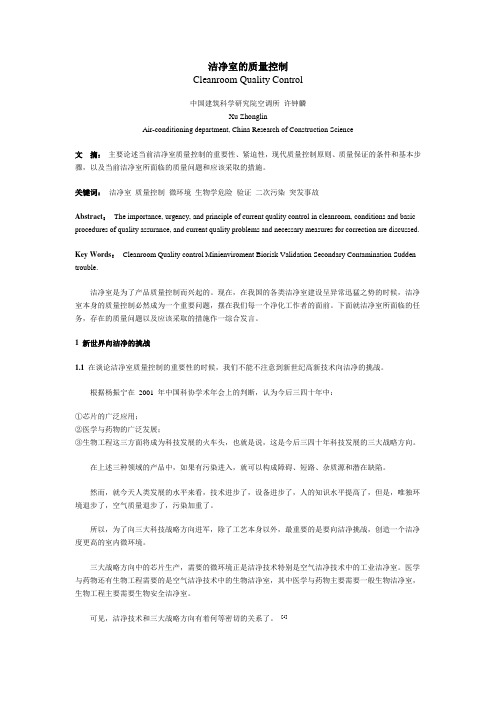

洁净室的质量控制Cleanroom Quality Control中国建筑科学研究院空调所许钟麟Xu ZhonglinAir-conditioning department, China Research of Construction Science文摘：主要论述当前洁净室质量控制的重要性、紧迫性，现代质量控制原则、质量保证的条件和基本步骤，以及当前洁净室所面临的质量问题和应该采取的措施。
关键词：洁净室质量控制微环境生物学危险验证二次污染突发事故Abstract：The importance, urgency, and principle of current quality control in cleanroom, conditions and basic procedures of quality assurance, and current quality problems and necessary measures for correction are discussed.Key Words：Cleanroom Quality control M inienviroment Biorisk Validation Secondary Contamination Sudden trouble.洁净室是为了产品质量控制而兴起的。
现在，在我国的各类洁净室建设呈异常迅猛之势的时候，洁净室本身的质量控制必然成为一个重要问题，摆在我们每一个净化工作者的面前。
下面就洁净室所面临的任务，存在的质量问题以及应该采取的措施作一综合发言。
1 新世界向洁净的挑战1.1在谈论洁净室质量控制的重要性的时候，我们不能不注意到新世纪高新技术向洁净的挑战。
根据杨振宁在2001 年中国科协学术年会上的判断，认为今后三四十年中：①芯片的广泛应用；②医学与药物的广泛发展；③生物工程这三方面将成为科技发展的火车头，也就是说，这是今后三四十年科技发展的三大战略方向。
洁净室的施工质量控制洁净工程施工质量控制洁净室是一个应用行业非常广泛的基础性工程，随着科研生产对洁净室的需求日益增多。
施工过程是洁净室形成的重要阶段，因此控制好每一道施工工序的质量，是整个洁净室工程能否达到设计要求、通过项目验收的关键。
1洁净室的定义洁净室，亦称无尘车间、无尘室，指将一定空间范围内空气中的微粒子、有害空气、细菌等污染物排除，并将室内的温度、洁净度、室内压力、气流速度及气流分布、噪声、振动、照明及静电控制在某一限定的范围内，而所给予特别设计的房间。
也就是不论外在空气条件如何变化，其室内均能具有维持所设定要求的洁净度、温湿度及压力等综合性能的特性。
2洁净室的构成洁净室的构成是由下列各项系统所组成:2.1建筑结构及装饰装修工程（1）门窗工程：包含洁净板密闭门、玻璃应急门、洁净板上的玻璃窗。
（2）楼地面工程：包含防静电环氧自流平地面（面层）。
（3）墙面及吊顶工程：包含洁净板隔墙、洁净板吊顶、踢脚及圆弧装饰条、室内土建墙面及顶板的环氧树脂面层。
2.2洁净空调及冷热源系统安装工程（1）洁净空调系统安装：包含洁净空调系统的机组安装、风管安装、风管阀门部件安装、风管保温、风口及高效过滤器安装、FFU 安装、风淋室及物淋室安装。
（2）洁净区内排风系统安装：包含排风系统机组安装、风管安装、风管阀门安装、风口安装。
（3）洁净空调冷冻水系统安装：设备安装、水管安装、阀门部件安装、管道刷漆保温。
（4）洁净空调蒸汽及凝结水系统安装：包含蒸汽管道安装、阀门部件安装、管道保温。
2.3洁净空调自动化控制系统安装工程（1）就地仪表安装：包含微差表安装。
空调自控系统安装：包含空调自控系统的PLC 安装、温湿度检测仪安装、流量监测仪安装、自控系统的设备接线及调试。
3洁净室的施工洁净室的施工主要是保持严密、干净、与外界区域完全隔绝。
3.1洁净室的结构及装饰装修施工洁净室的最外层结构一般是钢筋混凝土框架结构，砖墙围护表面抹灰施工，为洁净室外层屏障,施工时要注意：（1）墙体的各种洞口封堵严密，无露堵无裂纹。
洁净室的使用及管理洁净室的使用及管理洁净室是现代科学技术发展的产物。
不管是在光磁技术、生物工程、精密仪表还是在食品工业、科研教学、电子器械，洁净室已普遍存在。
但在现实中发现，很多公司或企业对如何正确使用和管理洁净室还存在很多误区，本文将从洁净室使用及管理两个方面着手，让您正确的利用好洁净室，发挥最在效益。
一、使用1、什么是洁净室很多人对洁净室的概念存在误区，大部分人将之称为无菌室，事实上绝对无菌的空间是很难获得的，更专业的称呼如题名应该叫“洁净室”。
那什么样的空间可以称之为“洁净室”呢？以下从概念、状态、气流形式、分级几个方面来阐述。
同时引申一个问题，洁净到什么样的程度才可以符合要求？概念：对尘粒及微生物污染规定需进行环境控制的房间和区域，其建筑结构、装备及其使用均具有减少对该区域污染的介入、产生和滞留的功能。
其他相关参数如温度、湿度、压力也有必要控制。
状态：静态（at-rest）指净化空气调节系统已安装完毕且功能完备的情况下，洁净室内工作人员撤离现场并经过20 min自净后的状态。
动态（operational）指洁净室处于正常工作状态，设备正常运行，并且有指定的人员按照规范操作。
对于高校师生来讲更应该关注动态的监测结果。
气流形式：单向流（unidirectional airflow）：沿单一方向呈平行流线并且与气流方向垂直的断面上风速均匀的气流。
与水平面垂直的叫垂直单向流（vertical unidirectional airflow），与水平面平行的叫水平单向流（horizontal unidirectional airflow）。
非单向流（non-unidirectional airflow）：具有多个通路循环特性或气流方向不平行的气流。
高校实验用洁净室由于面积比较小，一般都是垂直单向流设计的。
2 、洁净室的要求洁净室等级：洁净度（cleanliness）是指洁净环境内单位体积空气中含大于或等于某一粒径悬浮粒子的统计数量来区分的洁净程度。
洁净室自控系统技术方案自控系统范围主要包括MAU新风机组控制、室内温湿度控制、压力控制、FFU监控、DCC 控制等。
实现目标是为自控系统工程提供1套经济、可靠、易操作之监控系统设备。
包括监控工作站，网络接口，现场控制器(PLC CONTROLLER)，Ethernet或光纤网络管线,SWITCH HUB，现场执行器，等系统现场之安装，配管线以及调试、器材供给、测试、调整及机器设备之连锁控制等。
要求自控系统能实现空调系统、部分公用系统设备的远程监视或控制，关键监视数据记录存储及超限报警，无尘间温湿度、压差监视、数据记录存储及超限报警。
✓系统特点✓控制系统概述(1)SCADA系统是将现场各设备经变送器将状态或数据收录至冗余PLC控制系统，由PLC控制器内编写的程序逻辑控制相应的元件，设备，实现掌控系统内各种状况及实现要求的控制。
(2)SCADA系统是将现场的即时数据经位于就地的冗余PLC控制器，并通过以太网上传至FMCS控制室内的计算机进行监控。
(3)本期洁净室设1套SCADA系统，由洁净各包完成，洁净包应提供所需的各种硬件、数据通讯、网络设备及其安装。
(4)为便于与FMCS的整合，系统组态软件采用Wondware Intouch系统平台板，有FMCS包统一采购授权及客户端。
✓空调系统控制设计说明：✓MAU外气空调箱：(1)MAU启动VFD10秒后开启启动出风DAMPER。
(2)MAU启动后，所有控制功能动作；MAU停止后，所有控制功能取消。
(3)MAU VFD依洁净区室内压差变送器读取的感测值，取最大最接近设定值或取平均值（可任选）比例控制风速，以维持洁净区室内正压。
即根据室内压差来控制风机的转速，从而控制进风量。
压差变送器将检测到的参数传至PLC,根据PLC程序逻辑关系来控制风管的压差控制阀的开度。
(4)MAU滤网的压差开关及压差指示须采用整组指针型。
(5)当火灾发生时，并经认为确认无误后，依据火灾区域外气空调箱。
