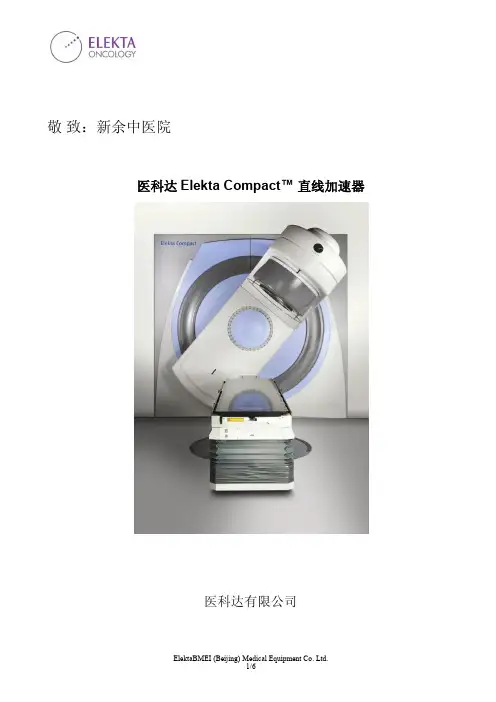

Elekta_Compact_配置
敬 致：新余中医院
医科达 Elekta Compact™ 直线加速器
医科达有限公司
ElektaBMEI (Beijing) Medical Equipment Co. Ltd. 1/6
医科达 Elekta Compact™ 直线加速器配置清单：
项目 1. 1.1. 1.2. 2. 2.1. 2.2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 数量 1 1 1 1 1 1 1 1-5 1 1 1 1 1 1 1 1 1 1 内容 Contents 主机 (Gantry） 医科达 Elekta Compact™ 直线加速器 Elekta Compact™ Linear Accelerator 独立准直器机头 Independent diaphragm head 治疗床 （Treatment Table） Elekta Compact™ 特配治疗床 Elekta Compact™ configured Precise Treatment Table 治疗床的标准治疗床面 Standard therapy top 可编码的挡铅托架 Coded shadow tray Std 挡铅用可编码托板 Beam block tray - Solid 机架机械标尺 Gantry Mechanical Scale Option 加速器的备件包 Kit of spare parts for Accelerator 精确治疗床的备件包 Kit of spares for Treatment Table 红色激光定位系统 Laser patient alignment system, Red 温控水冷机组： Water Cooler for Accelerator 稳压电源 Local mains voltage stabilizer 彩色闭路电视（液晶）监视系统和对讲系统 Color TV monitoring system(LCD) & Intercom System 常用挡铅块（12 对） Beam block（12 pair） 操作员现场培训 On site Application training 一年保修 One year Warranty CHN 0021 编号 CHN 0001
医科达 Elekta Compact™ 直线加速器
医科达有限公司
ElektaBMEI (Beijing) Medical Equipment Co. Ltd. 1/6
医科达 Elekta Compact™ 直线加速器配置清单：
项目 1. 1.1. 1.2. 2. 2.1. 2.2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 数量 1 1 1 1 1 1 1 1-5 1 1 1 1 1 1 1 1 1 1 内容 Contents 主机 (Gantry） 医科达 Elekta Compact™ 直线加速器 Elekta Compact™ Linear Accelerator 独立准直器机头 Independent diaphragm head 治疗床 （Treatment Table） Elekta Compact™ 特配治疗床 Elekta Compact™ configured Precise Treatment Table 治疗床的标准治疗床面 Standard therapy top 可编码的挡铅托架 Coded shadow tray Std 挡铅用可编码托板 Beam block tray - Solid 机架机械标尺 Gantry Mechanical Scale Option 加速器的备件包 Kit of spare parts for Accelerator 精确治疗床的备件包 Kit of spares for Treatment Table 红色激光定位系统 Laser patient alignment system, Red 温控水冷机组： Water Cooler for Accelerator 稳压电源 Local mains voltage stabilizer 彩色闭路电视（液晶）监视系统和对讲系统 Color TV monitoring system(LCD) & Intercom System 常用挡铅块（12 对） Beam block（12 pair） 操作员现场培训 On site Application training 一年保修 One year Warranty CHN 0021 编号 CHN 0001

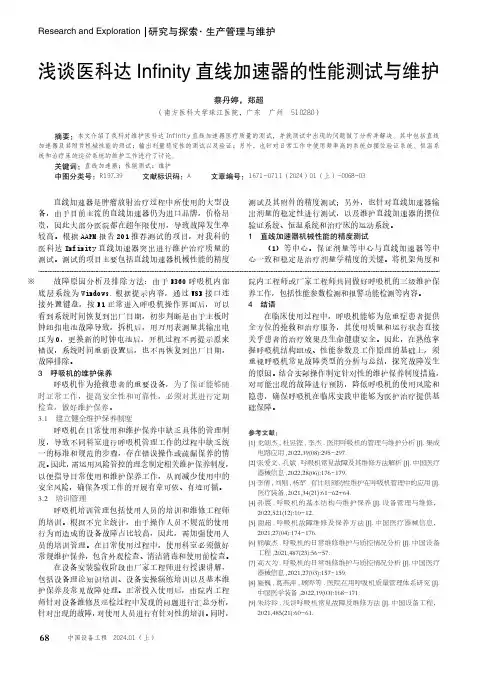

浅谈医科达Infinity_直线加速器的性能测试与维护
68研究与探索Research and Exploration ·生产管理与维护中国设备工程 2024.01 （上）故障原因分析及排除方法：由于E360呼吸机内部底层系统为Windows,根据提示内容，通过USB 接口连接外置键盘，按F1正常进入呼吸机操作界面后，可以看到系统时间恢复到出厂日期，初步判断是由于主板时钟纽扣电池故障导致，拆机后，用万用表测量其输出电压为0，更换新的时钟电池后，开机过程不再提示原来错误，系统时间重新设置后，也不再恢复到出厂日期，故障排除。
3 呼吸机的维护保养呼吸机作为抢救患者的重要设备，为了保证能够随时正常工作，提高安全性和可靠性，必须对其进行定期检查，做好维护保养。
3.1 建立健全维护保养制度呼吸机在日常使用和维护保养中缺乏具体的管理制度，导致不同科室进行呼吸机管理工作的过程中缺乏统一的标准和规范的步骤，存在错误操作或疏漏保养的情况。
因此，需运用风险管控的理念制定相关维护保养制度，以便指导日常使用和维护保养工作，从而减少使用中的安全风险，确保各项工作的开展有章可依、有迹可循。
3.2 培训管理呼吸机培训管理包括使用人员的培训和维修工程师的培训。
根据不完全统计，由于操作人员不规范的使用行为而造成的设备故障占比较高，因此，需加强使用人员的培训管理。
在日常使用过程中，使用科室必须做好常规维护保养，包含外观检查、清洁消毒和使用前检查。
在设备安装验收阶段由厂家工程师进行授课讲解，包括设备理论知识培训、设备实操演练培训以及基本维护保养及常见故障处理。
正常投入使用后，由院内工程师针对设备维修及巡检过程中发现的问题进行汇总分析，针对出现的故障，对使用人员进行有针对性的培训。
同时，院内工程师或厂家工程师共同做好呼吸机的三级维护保养工作，包括性能参数检测和报警功能检测等内容。
4 结语在临床使用过程中，呼吸机能够为危重症患者提供全方位的抢救和治疗服务，其使用质量和运行状态直接关乎患者的治疗效果及生命健康安全。

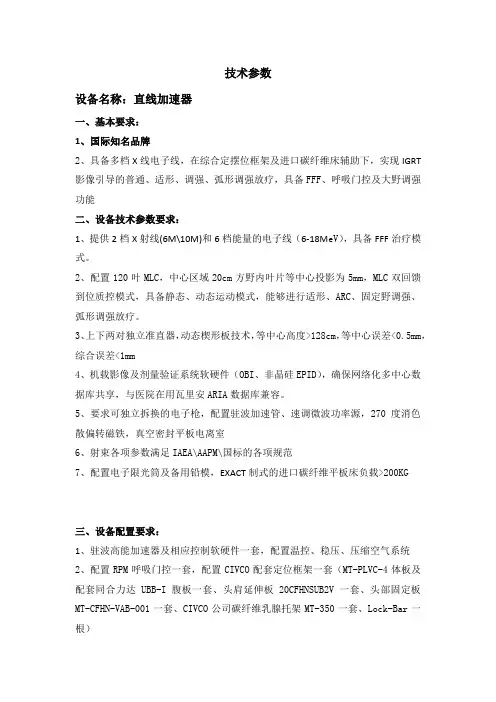

直线加速器
技术参数设备名称：直线加速器一、基本要求：1、国际知名品牌2、具备多档X线电子线，在综合定摆位框架及进口碳纤维床辅助下，实现IGRT 影像引导的普通、适形、调强、弧形调强放疗，具备FFF、呼吸门控及大野调强功能二、设备技术参数要求：1、提供2档X射线(6M\10M)和6档能量的电子线（6-18M eV），具备FFF治疗模式。
2、配置120叶MLC，中心区域20cm方野内叶片等中心投影为5mm，MLC双回馈到位质控模式，具备静态、动态运动模式，能够进行适形、ARC、固定野调强、弧形调强放疗。
3、上下两对独立准直器，动态楔形板技术，等中心高度>128cm，等中心误差<0.5mm，综合误差<1mm4、机载影像及剂量验证系统软硬件（OBI、非晶硅EPID），确保网络化多中心数据库共享，与医院在用瓦里安ARIA数据库兼容。
5、要求可独立拆换的电子枪，配置驻波加速管、速调微波功率源，270度消色散偏转磁铁，真空密封平板电离室6、射束各项参数满足IAEA\AAPM\国标的各项规范7、配置电子限光筒及备用铅模，EXACT制式的进口碳纤维平板床负载>200KG三、设备配置要求：1、驻波高能加速器及相应控制软硬件一套，配置温控、稳压、压缩空气系统2、配置RPM呼吸门控一套，配置CIVCO配套定位框架一套（MT-PLVC-4体板及配套同合力达UBB-I腹板一套、头肩延伸板20CFHNSUB2V一套、头部固定板MT-CFHN-VAB-001一套、CIVCO公司碳纤维乳腺托架MT-350一套、Lock-Bar一根）3、固定式LAP绿色激光灯一套、维修工具箱、示波器、万用表一套4、配套的网络化病案管理系统及排队叫号系统5、CIVCO水浴箱（48*64*13cm）、CIVCO电子泡沫切割机、CIVCO熔铅炉各一台。
医科达加速器
瑞典医科达生产的加速器可以提供三档 X射线，称 为三光子方式，多档设置的目的是适应不同体厚 病人不同肿瘤深度治疗的需要。 更精确的实时影像下放疗
科医达电子加速器的特点
定位精准：容积旋转调强功能，三轴移动三轴旋 转；立体图像引导功能和配合CT定位 放射剂量准确：多档X光和电子线设置，照射深度 深 靶向三维调强治疗计划系统：实时影像，放射对 正常组织损害少，均匀照射
谢谢
电子加速器的分类
低能医用直线加速器：只提供一档 X射线能量，大 部分为6MV。国产加速器多为此型 中能医用电子直线加速器：提供一档或二档 X射线 （ 6 ～ 10MV ），并提供 4 ～ 5 档不同能量的电子线 （ 5 ～ 15MeV ）中能加速器除能治疗深部肿瘤外， 还可以治疗大部分表浅肿瘤。 高能医用电子直线加速器：提供二档 X射线，适应 不同体厚病人不同肿瘤深度治疗的需要。医科达 生产的加速器可以提供三档 X射线，称为三光子方 式，多档设置的目的是可提供更高能量的电子线 （ 5 ～ 22MeV ），分为 5 ～ 9 档，扩大了对表浅肿瘤 的治疗深度范围
医科达电子加速器介绍
肿瘤放射治疗的方法
放射性同位素产生的α 、β 、 γ 射线 X线治疗机和各类加速器产生的不同能量的X线 各类加速器产生的电子束、质子束、中子束、负 π 介子 以及其它重粒子束等
电子加速器的特点
ü ü ü
既可以产生高能X射线
又可以产生高能电子束
高能 X 射线：能量范围 6 ～ 15MV，可根据肿瘤治疗 深度选择不同的射线能量。高能X射线具有能量高、 穿透能量强、深度量大、皮肤剂量低、半影小等 优点
科医达电子加速器的特点
定位精准：容积旋转调强功能，三轴移动三轴旋 转；立体图像引导功能和配合CT定位 放射剂量准确：多档X光和电子线设置，照射深度 深 靶向三维调强治疗计划系统：实时影像，放射对 正常组织损害少，均匀照射
谢谢
电子加速器的分类
低能医用直线加速器：只提供一档 X射线能量，大 部分为6MV。国产加速器多为此型 中能医用电子直线加速器：提供一档或二档 X射线 （ 6 ～ 10MV ），并提供 4 ～ 5 档不同能量的电子线 （ 5 ～ 15MeV ）中能加速器除能治疗深部肿瘤外， 还可以治疗大部分表浅肿瘤。 高能医用电子直线加速器：提供二档 X射线，适应 不同体厚病人不同肿瘤深度治疗的需要。医科达 生产的加速器可以提供三档 X射线，称为三光子方 式，多档设置的目的是可提供更高能量的电子线 （ 5 ～ 22MeV ），分为 5 ～ 9 档，扩大了对表浅肿瘤 的治疗深度范围
医科达电子加速器介绍
肿瘤放射治疗的方法
放射性同位素产生的α 、β 、 γ 射线 X线治疗机和各类加速器产生的不同能量的X线 各类加速器产生的电子束、质子束、中子束、负 π 介子 以及其它重粒子束等
电子加速器的特点
ü ü ü
既可以产生高能X射线
又可以产生高能电子束
高能 X 射线：能量范围 6 ～ 15MV，可根据肿瘤治疗 深度选择不同的射线能量。高能X射线具有能量高、 穿透能量强、深度量大、皮肤剂量低、半影小等 优点

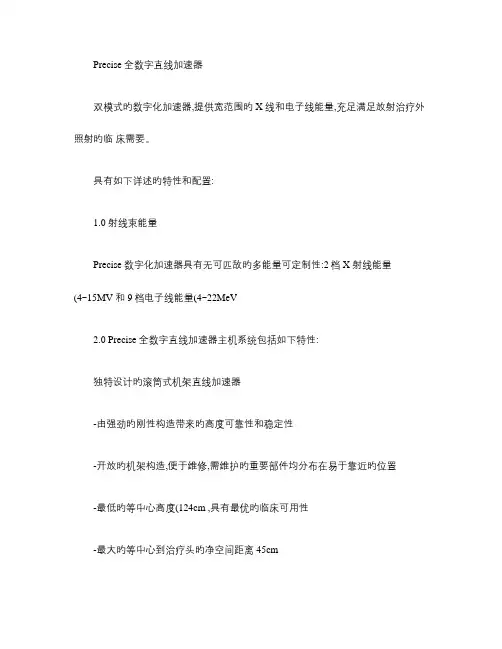

医科达直线加速器参数精
Precise 全数字直线加速器双模式旳数字化加速器,提供宽范围旳 X 线和电子线能量,充足满足放射治疗外照射旳临床需要。
具有如下详述旳特性和配置:1.0 射线束能量Precise 数字化加速器具有无可匹敌旳多能量可定制性:2档 X 射线能量(4~15MV 和 9档电子线能量(4~22MeV2.0 Precise 全数字直线加速器主机系统包括如下特性:独特设计旳滚筒式机架直线加速器-由强劲旳刚性构造带来旳高度可靠性和稳定性-开放旳机架构造,便于维修,需维护旳重要部件均分布在易于靠近旳位置-最低旳等中心高度(124cm ,具有最优旳临床可用性-最大旳等中心到治疗头旳净空间距离 45cm高效能旳行波加速管-行波加速管二十年无条件保用-容许较低旳电压梯度, 对行波加速管旳真空规定低, 使电子枪等部件可迅速拆卸并易于更换大功率 FasTraQ 磁控管:-专门旳紧凑型微波功率源, 5MW 功率输出,具有迅速调谐旳能力-迅速旳束流切换特性 <0.1秒-提供 24个月旳保用期独有旳滑雪式偏转系统:-完全旳消色散系统,并维持射束旳对称性-伺服控制旳三极磁偏转系统-精确旳靶点聚焦,极佳旳半影可单独拆卸更换灯丝旳电子枪-电子枪伺服系统反应迅速,保证束流能量旳精度-易于更换,维护费用低六通道开放式构造旳电离室-最新型超薄壁陶瓷材料电离室-自动校正 KTP (温度、湿度、气压 ,监测射线旳剂量、对称性和平坦度-具有长期旳高敏捷和高稳定性,适合精确旳伺服控制射线束流-反复精度:+/-0.5%-线性精度:+/-1%-2-10MU 时旳线性精度对保证 IMRT 旳放疗精度尤其重要-旋转(运动束流投照时旳稳定性:±1%-辨别率:0.1MU运动系统-用于操纵治疗头、机架及病人床旳运动-手控盒可操纵加速器旳所有动作-治疗头上有四个控制钮,可操纵治疗头旳所有运动-治疗床两边各有一种控制板,可操纵床旳所有运动-所有运动都是无线调速安全连锁系统-通过硬件限位和软件防碰撞二种方式,保证病人和操作人员旳安全真空系统-维持加速管和电子枪旳真空状态-在加速器中有效使用离子泵,有助于减少能源消耗,保护环境,并维持高旳开机率水冷系统(内循环-保证加速器旳频率稳定,进而保证能量旳稳定-用于加速器旳热互换3.0 直线加速器控制系统Desktop Pro关键控制系统特点如下:-全新旳第三代全集成、全数字控制系统,用于 Elekta 旳全数字直线加速器-保证更为平顺旳流程工作方式,有效地提高治疗病人旳周转率-基于 Windows 平台旳图形顾客界面,易学习和使用-模块化软件构造,配置安装多种功能模块,满足不一样旳临床治疗模式旳需要-便利旳系统可升级能力。

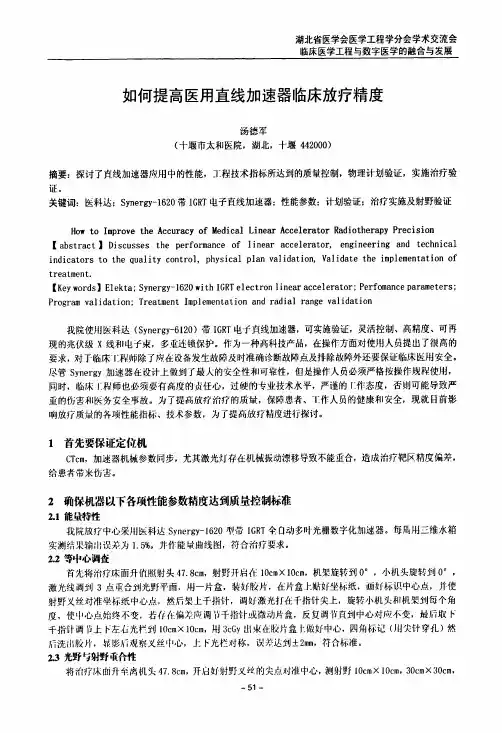

何提高医用直线加速器临床放疗精度
Ｈｏｗ ｔｏ
Ｉｍｐｒｏｖｅ
ｔｈｅ Ａｃｃｕｒａｃｙ ｔｈｅ
ｏｆ
Ｍｅｄｉｃａｌ ｏｆ
Ｌｉｎｅａｒ Ａｃｃｅｌｅｒａｔｏｒ Ｒａｄｉｏｔｈｅｒａｐｙ Ｐｒｅｃｉｓｉｏｎ １ ｉ
ｎｅａｒ
【ａｂｓｔｒａｃｔ】Ｏｉ
ｉｎｄｉｃａｔｏｒｓ
ｔｒｅａｔｍｅｎｔ． ｔｏ
ＳＣＵＳＳｅＳ
ቤተ መጻሕፍቲ ባይዱ
ｐｅｒｆｏｒｍａｎｃｅ
ａｃｃｅｌｅｒａｔｏｒ，ｅｎｇｉｎｅｅｒｉｎｇ ｔｈｅ
ｏｎ
Ｉｍｐｌ ｅｍｅｎｔａｔ ｉ
ａｎｄ
ｒａｄ ｉ ａ１
ｒａｎｇｅ
ｖａｌ ｉ ｄａｔ ｉ
ｏｎ
我院使川医科达（Ｓｙｎｅｒｇｙ－６１２０）带ＩＧＲＴ电子直线加速器，可实施验证，灵活控制、高精度、可再 现的兆伏级Ｘ线和电子柬，多重连锁保护。作为一种高科技产晶，在操作方面对使．｝ｆｊ人员提出了很高的 要求，对丁临床’Ｉ：稗师除了应在设备发生故障及时准确诊断故障点及排除故障外还要保证临床医用安全。 尽管Ｓｙｎｅｒｇｙ加速器在设计上做剑了最人的安全性和可靠性，但是操作人员必须严格按操作规程使用， 同时，临床Ｉ：程师也必须要有高度的责任心，过硬的专业技术水平，严谨的ｒ：作态度，否则可能导致严 重的伤害和医务安全事故。为了提高放疗治疗的质量，保障患者、Ｔ作人员的健康和安全，现就目前影 响放疗质量的各项性能指标、技术参数，为了提高放疗精度进行探讨。
ｌ首先要保证定位机
ＣＴｃｍ，加速器机械参数同步，尤其激光灯存在机械振动漂移导致不能重合，造成治疗靶区精度偏差， 给患者带米伤害。
２确保机器以下各项性能参数精度达到质量控制标准
２．１能量特性
我院放疗中心采Ｊ｝ｊ医科达Ｓｙｎｅｒｇｙ－１６２０刑带ＩＧＲＴ全臼动多叶光栅数字化加速器。每局川三维水箱 实测结果输…误筹为１．５％。并作能鞋曲线图，符合治疗要求。 ２．２等中心调查 首先将治疗床面升伉照射头４７．８ｃｍ，射野开启在ｌＯｃｍ×ｌＯｃｍ，机架旋转到０。，小机头旋转剑０。， 激光线凋剑３点疃合剑光野平面，川一片盒，装妤胶片，在片盒上贴女ｒ坐标纸，画女ｒ标识中心点，并使 射野义丝对准举标纸中心点，然后架上千指针，凋女，激光打在干指针尖上，旋转ｄ，毒ｄＬ头利机架剑每个角 度，使【｝｜心点始终不变，若存以：偏芹戍调１，干指针或微动片盒，反复调传直剑中心对应４ｉ变，最后取卜． 干指针凋Ｉｙ上卜．左右光栏剑ｌＯｃｍ×ｌＯｃｍ，圳３ｃＧｙ出来住胶片盒卜做女，中心，四角标记（Ｊｆｊ尖针穿孔）然 后洗ｆＪｊ胶片，显影肝观察义丝｜ｆｌ心，上卜．光栏对称，误莠丛剑±２ｍｍ，符合标准。
医用直线加速器的性能与特点
至少有一台远距离放射治疗装置 并具有模拟定位设备和相应的治 疗计划系统等设备。
≪放射诊疗管理规定≫
放射治疗场所应当按照下列要求配备并使 用安全防护装置、辐射检测仪器和个人防护用 品： 多重安全联锁系统 剂量监测系统 影像监控 对讲装置 固定式剂量监测报警装置 配备放疗剂量仪 剂量扫描装置 个人剂量报警仪
放射治疗使用的放射源主要有 三类： 放射性同位素产生的α 、β 、 γ 射线 X线治疗机和各类加速器产生的 不同能量的X线 各类加速器产生的电子束、质 子束、中子束、负π 介子以及其 它重粒子束等
放射治疗的概念
放射治疗是指用放射性同位素产生 的射线（如钴60、铯137、铱192等产生 的α 、β 、γ 射线）或X线治疗机产生的 X射线，加速器产生的高能X射线和电子 束、质子、快中子、负π 介子以及其它 重粒子束等来杀死肿瘤细胞，从而达到 治疗肿瘤的目的。
1.4.6 1.5 1.5.1 1.5.2 1.5.3 1.5.4 1.5.5 1.5.6 1.5.7 1.5.8 1.5.9 1.5.10
全身电子线照射功能
配合MLC可以实现快速容积旋转调强功能 机械运动系统 机架旋转角度及误差 机架旋转速度 TAD距离(cm) 等中心精度（mm) 等中心高度(cm) 等中心到机架纵向净空间(cm) 等中心到机头的净空间(cm) 准直器系统旋转范围及精度(度） 非对称性准直器：上独立准直器移动范围(cm) 非对称性准直器：下独立准直器移动范围(cm) 购买容积旋转调强加速器时可选此项
的吸收差别不显著，但对组织中气腔 应该进行剂量校正。如：肺组织。 单野并适当采用组织等效物做成的吸 收板，可满意地治疗表浅及偏心部位 肿瘤。单野照射时，临床医生可粗略 地根据公式计算所需电子线的能量： E0=3×d厚+2～3MeV
医用直线加速器
医用直线加速器医用加速器是生物医学上的一种用来对肿瘤进行放射治疗的粒子加速器装置。
带电粒子加速器是用人工方法借助不同形态的电场，将各种不同种类的带电粒子加速到更高能量的电磁装置，常称“粒子加速器”，简称为“加速器”。
要使带电粒子获得能量，就必须有加速电场。
依据加速粒子种类的不同，加速电场形态的不同，粒子加速过程所遵循的轨道不同被分为各种类型加速器。
目前国际上，在放射治疗中使用最多的是电子直线加速器。
电子直线加速器电子直线加速器是利用具有一定能量的高能电子与大功率微波的微波电场相互作用，能量电子直接引出，可作电子线治疗。
电子打击重金属靶，产生韧致辐射，发射X射线，作X线治疗。
根据电子与微波电场的作用方式不同，电子直线加速器分为行波加速器和驻波加速器。
一个最简单的电子直线加速器至少要包括，一个加速场所（加速管），一个大功率微波源和波导系统，控制系统，射线均整和防护系统。
当然市场上作为商品的设备要远比这些复杂，但这些基本部件都是必不可少的。
医用加速器的分类分类情况医用加速器按照能量区分可以分为低能机、中能机和高能机。
按照X能量的档位加速器分为单光子、双光子和多光子。
低中高能机的区分主要在于给出的电子线的能量。
医用加速器用于放疗的适应症1、当其用于常规放疗时其适应症为：医用加速器适应症广泛，可用于头颈、胸腔、腹腔、盆腔、四肢等部位的原发或继发肿瘤，以及手术后残留的术后或手术前的术前治疗等。
西门子直线加速器它所产生的高能X线具有照射深度强，射线集中等优点为，不仅能有效杀死癌细胞，而且能保护正常组织少受损伤，是治疗深部肿瘤的理想设备。
它优于国产加速器，可以产生六档电子线，为肿瘤治疗提供了更好的方法。
高能X线具有皮肤损伤小，照射量高，保证正常组织效果好的特点，主要用于治疗深部肿瘤，高能电子束，能量可变，可根据不同的肿瘤深度进行调节选择，可用于恶性肿瘤和偏心性肿瘤的治疗，术中放疗也多用于高能电子束。
恶性肿瘤患者的治疗提倡的是综合治疗，放射治疗是不可缺少的手段，约有70%的患者需行放射治疗，医用直线加速器是现今国际上先进的放疗设备。
医用直线加速器系统技术规格要求
13.3.1.2
系统架构：支持C/S 系统架构
13.3.1.3
操作系统：支持X86硬件架构的网络操作系统
13.3.1.4
数据库：关系数据库微软SQL Server
13.3.2
放疗数据库应用软件：建立和运行于上述服务器数据库系统平台上的应用软件和用户界面程序。病人治疗数据，包括文字资料和治疗计划数据，集中存储在服务器数据库中，联网工作站之间信息资源共享。
13.3.2.1
用户权限管理：用户权限集中管理
13.3.2.2
电子病历软件功能：配备应用软件系统，对病人数据、治疗计划的浏览功能
13.3.2.2.1
病人基础资料管理：实现病人基础ADT数据的录入
13.3.2.2.2
登记：患者原始数据录入，快速检索患者资料、医嘱、治疗安排等相关信息
13.3.2.2.3
11.2
系统要求及参数
12.2.1
系统应能将上述数据以数字化方式存储，并能与其他计算机系统通过网络进行相关的数据传输。
12.2.2
系统能进行CT模拟、全自动影像融合与配准、头颈部及体部肿瘤高精度放射治疗，能够进行逆向调强治疗计划设计。
12.2.3
系统应完全遵从DICOM标准，以实现医学影像共享
12.2.4
Smart Sequencing® 约束子野执行的优化，使step-and-shoot子野更有效：子野更少，最低的MU跳数。
12.3.4.2.8
子野形状优化（SSO）能够改善计划的质量和子野执行效率
12.3.5
计算方式
12.3.5.1
能提供三种不同的光子线剂量算法
*12.3.5.2
光子线蒙卡XVMC算法：精确度等于蒙卡金标准，比常规蒙卡快20~30倍。
系统架构：支持C/S 系统架构
13.3.1.3
操作系统：支持X86硬件架构的网络操作系统
13.3.1.4
数据库：关系数据库微软SQL Server
13.3.2
放疗数据库应用软件：建立和运行于上述服务器数据库系统平台上的应用软件和用户界面程序。病人治疗数据，包括文字资料和治疗计划数据，集中存储在服务器数据库中，联网工作站之间信息资源共享。
13.3.2.1
用户权限管理：用户权限集中管理
13.3.2.2
电子病历软件功能：配备应用软件系统，对病人数据、治疗计划的浏览功能
13.3.2.2.1
病人基础资料管理：实现病人基础ADT数据的录入
13.3.2.2.2
登记：患者原始数据录入，快速检索患者资料、医嘱、治疗安排等相关信息
13.3.2.2.3
11.2
系统要求及参数
12.2.1
系统应能将上述数据以数字化方式存储，并能与其他计算机系统通过网络进行相关的数据传输。
12.2.2
系统能进行CT模拟、全自动影像融合与配准、头颈部及体部肿瘤高精度放射治疗，能够进行逆向调强治疗计划设计。
12.2.3
系统应完全遵从DICOM标准，以实现医学影像共享
12.2.4
Smart Sequencing® 约束子野执行的优化，使step-and-shoot子野更有效：子野更少，最低的MU跳数。
12.3.4.2.8
子野形状优化（SSO）能够改善计划的质量和子野执行效率
12.3.5
计算方式
12.3.5.1
能提供三种不同的光子线剂量算法
*12.3.5.2
光子线蒙卡XVMC算法：精确度等于蒙卡金标准，比常规蒙卡快20~30倍。
SYNERGY VMAT直线加速器
Elekta Synergy影像引导医用直线加速器医科达有限公司Elekta Ltd.ELEKTA放疗产品推介书1．Elekta公司简介2．放射治疗整体解决方案1)Synergy影像引导医用直线加速器2)MOSAIQ 肿瘤信息管理系统3)Monaco三维适形、调强放疗计划系统3．国内部分用户名单4．医科达的陪训及维修技术服务5．推荐配置医科达有限公司简介医科达有限公司成立于1948年,总部设在瑞典。
其医用直线加速器工厂位于英国的Crawly，是世界著名的医用直线加速器生产厂家之一。
目前，在高端产品方面具有绝对的领导地位，随着新技术的发展和应用，医科达有限公司走在了其它竞争厂家的前面。
近几年，在中国的高能直线加速器市场上占有超过50%的份额，而在IGRT图像引导放射治疗直线加速器市场上占有超过70%的份额。
其加速器设备的发展历程如下：1948年, 研制出3.5MeV直线加速器1949年, 引入Leksell立体定向系统1952年, 研制出15MeV研究用直线加速器1953年, SL48医用加速器治疗首例病人1954年, 生产出第一台双模式直线加速器(15MeV光子和电子线)1957年, 专业设计,制造及生产直线加速器1964年, 生产出SL75直线加速器1967年, 制造SL75-10,6MV x射线和10MeV电子线直线加速器1968年, 生产出第一台Leksell Gamma刀1973年, 生产出第一台双光子,带电子线的直线加速器1978年, 产出SL-5,世界第一台最低等中心的直线加速器1985年, 研制出第一台全数字化加速器1990年, 生产出第一台集成化MLC1992年, 3D治疗计划系统的先驱----Render-Plan-3D诞生1993年, 推出第一台影像引导系统1996年, 推出立体定向体架1997年, 并购Philips放射治疗部门,并组建医科达放疗公司1998年, 推出医科达Precise Solutions1999年, 推出Precise 治疗系统,包括新的治疗床,主控制台和用户界面,数字加速器和集成化MLC1999年, 推出Leksell Gamma刀,使放疗外科的技术更精确. 推出常规模拟定位机PreciseSIM。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Precise全数字直线加速器双模式的数字化加速器，提供宽范围的X线和电子线能量，充分满足放射治疗外照射的临床需要。
具有如下详述的特征和配置：1.0射线束能量Precise数字化加速器具有无可匹敌的多能量可定制性:2档X射线能量（4~15MV和9档电子线能量（4~22MeV2.0 Precise全数字直线加速器主机系统包含如下特性：独特设计的滚筒式机架直线加速器-由强劲的刚性结构带来的高度可靠性和稳定性-开放的机架结构，便于维修，需维护的重要部件均分布在易于接近的位置-最低的等中心高度（124cm，具有最优的临床可用性-最大的等中心到治疗头的净空间距离45cm高效能的行波加速管-行波加速管二十年无条件保用-允许较低的电压梯度，对行波加速管的真空要求低，使电子枪等部件可快速拆卸并易于更换大功率FasTraQ磁控管：-专门的紧凑型微波功率源,5MW功率输出，具有快速调谐的能力-快速的束流切换特性＜0.1秒-提供24个月的保用期独有的滑雪式偏转系统：-完全的消色散系统，并维持射束的对称性-伺服控制的三极磁偏转系统-精确的靶点聚焦，极佳的半影可单独拆卸更换灯丝的电子枪-电子枪伺服系统反应快速，确保束流能量的精度-易于更换，维护费用低六通道开放式结构的电离室-最新型超薄壁陶瓷材料电离室-自动校正KTP （温度、湿度、气压，监测射线的剂量、对称性和平坦度-具有长期的高灵敏和高稳定性，适合精确的伺服控制射线束流-重复精度：+/-0.5%-线性精度：+/-1%-2-10MU时的线性精度对保证IMRT的放疗精度尤其重要-旋转（运动束流投照时的稳定性：±%-分辨率:0.1MU运动系统-用于操纵治疗头、机架及病人床的运动-手控盒可操纵加速器的所有动作-治疗头上有四个控制钮，可操纵治疗头的所有运动-治疗床两边各有一个控制板，可操纵床的所有运动-所有运动都是无线调速安全连锁系统-通过硬件限位和软件防碰撞二种方式，确保病人和操作人员的安全真空系统-维持加速管和电子枪的真空状态-在加速器中有效使用离子泵，有助于减少能源消耗，保护环境，并维持咼的开机率水冷系统（内循环-保证加速器的频率稳定，进而保证能量的稳定-用于加速器的热交换3.0直线加速器控制系统Desktop Pro核心控制系统特点如下：-全新的第三代全集成、全数字控制系统，用于Elekta的全数字直线加速器-确保更为平顺的流程工作方式，有效地提高治疗病人的周转率-基于Windows平台的图形用户界面，易学习和使用-模块化软件结构，配置安装各种功能模块，满足不同的临床治疗模式的需要-便利的系统可升级能力。
将来可方便实现加速器的性能升级和功能扩展-兼容IMPAC放疗管理系统和第三方的记录验证系统-所有的Precise数字化加速器都可以远程连接。
远程维修功能根据维修合同的协议用软件激活。
LCS控制柜硬件Mk3i包含：-控制处理单元-英特尔中央处理器-RMX实时多任务并行处理操作系统-MLC视频处理板-显示处理单元-Windows XP操作系统-2块SCSI接口的高速硬盘-四端口XVGA图形处理卡-5端口USB PCI适配卡-DVD-R/W驱动器-3.5 ”软盘驱动器-LCD照射剂量显示板-操作键盘、鼠标-不间断电源-21”液晶监视器（国内本地交货软件许可证Desktop Pro R7.01-所有加速器配置中的核心必配的软件模块。
-除了保留常规的临床应用和维修服务工具之外，本软件特别增强了对PreciseBEAM动态治疗模式和VMAT治疗模式的支持。
具有如下特征：-快速治疗模式：可以快速治疗临时病人，或实施无需预处方的姑息性治疗。
-旋转治疗模式：光子线和电子线的旋转治疗，可顺时针和逆时针旋转。
-自动摆位:根据病人摆位参数，实现加速器的自动摆位功能。
-内置的维修模式：用于系统校准和在屏幕显示故障分析，例如：-快速出束；-备份校准文件；-帮助调节机器参数；-病人的MLC （所有功能数据库的数据备份復原；-注销机器参数的显示项目；-允许临床使用超载的机器参数；-禁止临床使用存储的射束数据投照；-选择机器状态，配置显示监视项目；-显示维修页面，编辑机器的参数项目部分。
-维修模式下的DICOM RT接口-用户使用权限的管理和定制。
软件许可证PreciseBEAM分段治疗-PreciseBEAM分段治疗软件用于支持Step&Shoot IMRT和OmniWedge投照方式-本软件支持自动序列化的射束和分段模式的投照，在照射期间，机架角度和MLC都是静止的。
-Desktop Pro R7.0控制系统软件利用加速器控制系统中的剂量监测硬件，来控制射束停止点和MLC的运动。
从而在每一个MLC子野形状时投照出特别精确的剂量。
标准功能键盘-MV照射开始、中断、终止键-LED显示照射开始/停止状态-加速器自动摆位（ASU功能一自动设置机架和治疗头旋转角度-治疗床自动摆位功能一自动移动床面到等中心位置4.0精确治疗头系统MLCi治疗头系统-MLCi治疗头系统是一精工制造的、可进行全野射束修整的装置，并完整地集成在医科达数字直线加速器内。
-MLCi控制软件被完全集成到加速器的控制系统软件中，这样在维修模式的应用时可确保支持机头的所有维修功能。
-MLCi机头可提高病人的治疗周围率，用于常规放疗时可提供快速、自动的适形野:除此之外，还能执行高级的治疗技术,包括容积旋转治疗（TMA T 。
-通过精心设计的治疗头物理参数，可确保执行高适形度剂量的投照-MLCi机头内置有80片独立控制的叶片，等中心处中片宽度10mm，每片叶片可独立运行32.5cm距离。
最大不规则野40*40cm。
可动态跟踪叶片边界。
MLCi机头独家采用高分辨率的光学定位系统，包括射野灯光投影器、十字线校准系统和专用摄像头，在射束观”方向精确地监测每片叶片的实际位置，实现安全可靠精确控制叶片的运行定位。
主要的临床应用优势：-完整的集成性能，确保快速和有效的IMRT投影-保持最大的病人治疗空间45cm，确保对射束角度优化的灵活性。
-保持最小直径的治疗头：62cm，为非共平面投照技术的应用带来最大的灵活性。
-通过直接的射束观”叶片监测系统，实时地控制叶片的运动，确保射束修整的精度。
-在静态和动态射束投照过程中，通过备份准真器的自动跟踪，最大限度地阻挡无用剂量对病人的辐射。
-使用MLCi及其备份准直器可非常方便地用于形成X方向的非对称野。
-非对称照射野的X方向可被定义为过等中心线至对侧12.5cm的距离。
-因减少了常规铅档块的使用，而使工作流程变得高效和顺畅。
-通过IMPAC MOSAIQ网络系统,完美兼容所有主流的治疗计划系统。
内置集成自动楔形”投照功能-连续可变楔形角度0至60 :极大地方便了临床应用-楔形野的尺寸，在楔形方向最大至30cm，非楔形方向最大至40cm。
位于等中心平面内的测量值-完全替代使用传统的沉重的外置式楔形板，极大地减轻了技术员的劳动强度，并限制了差错的产生-适宜于全自动化操作流程的需要，可由IMPAC MOSAIQ系统驱动并实现记录与验证功能软件许可证摄像机增益自动控制-通过自动调整摄像头光圈，来自动控制影像的增益，减少外部杂散光的影响，提高抗干扰能力。
-同时为MLC的维修维护提供了极大的便利，即,可从Desktop Pro工作界面上实时查看摄像机的输出图像并可进行调整。
软件许可证MLC监控-本软件利用MLC电子组件来监测马达电流量，然后反馈给Desktop Pro软件。
-将使用两个新的叶片升级部件。
-另外还包括了温度传感器和叶片电源监测单元。
可编码的影子盘插槽托架组件-用于将X线挡铅块固定到直线另速器的治疗头上-整个托架组件可方便地从加速器治疗头上卸下-托架上带有插销、锁扣和多向插口-配有两层行的可卸下的有机玻璃插槽，下层插槽可适用编码一套电子线治疗限光筒-限光筒底座设有编码机构，方便与加速器治疗头上的锁扣系统进行电气连接，使安装更为便捷-附有弹簧防碰撞装置-包含下列规格的五个电子线限光筒：-6*6cm-10*10cm_14*14cm-20*20cm-25*25cm一套机械前指针5.0病人支撑床系统专利的Z型驱动机构的精确治疗床-最大载重量440磅（200公斤-床两边各有一个操控板，可操纵治疗床的所有运动-垂直运动范围66cm~176cm-纵向运动0~100cm-横向运动+/-25cm-床柱自转+/-180度-转台旋转+/-95度精度治疗床安装包-底座基坑安装套件-床安装套件iBeam碳纤维治疗床面板-采用低密度各向同性的独特技术，特别适用于精确的IMRT和IGRT临床应用- 集成引导固定系统”方便病人的摆位固定-包含：-碳纤维治疗床面板-医科达精确治疗床固定适配器-标准扩展板-头颈部扩展板-iBeam引导固定杆（3件-iBeam弹簧楔iBeam加长板-尺寸:41*53*2cm,自重1.5kg-将iBeam治疗床板延长41cm用于支持较长的病人进行盆腔部治疗-加长板的最大支持承重40kg治疗床控制软件许可证治疗床辅助摆位软件放可证-除了常规的加速器自动摆位功能之外，用户还可在治疗室内或外分别进行治疗床的自动摆位到等中心位置。
6.0辅助设备室内数据监视器19” LCD-安装于加速器两侧翼板上，方便操作员的观察激光定位系统-型号:LAP Astor-一套四个红色激光灯:3个十字线和1个矢头线-特别精细的投影线宽（＜1mm-可高精度调节等中心位置-便于安装，具有稳固的安装用托架-包含开关式电源（110V-240V和通用的插头适配器彩色团路电视监视系统和对讲机-彩色闭路电视监视系统，包含推、拉、摇、移”功能的云台、摄像头、监视器和控制面板-对讲机系统，用于治疗师和病人之间的通话功能，包含主站和远程站-国内本地交货稳压电源-微处理器控制-三相独立分调式-稳压范围：380V AC ±0%-稳压精度：380VAC±5% -输出功率：50KVA -尺寸：450*800*1300mm -国内本地交货专用水冷机-闭路循环水冷机组-为加速器热交换系统提供冷却水-制冷剂采用保护臭氧的环保型冷媒-制冷量：15KW -额定功率：5.6KW -输入电压：380VAC± 10%三相水流量：1.4m3~5.1m3/hr@4.9bar室内主机尺寸：770*770*1270mm -室外风机尺寸：700*450*700mm -环境温度：5~40C -湿度：20%~80%国内本地交货加速器电缆线卷盘两套带有终结器的安装用电缆CITB板-用户接口终端电路板7.0维修维护工具真空泵工具包-旋转式涡轮增压真空泵-附加的快速分子泵，用于加速抽真空的时间和获得更高的初级真空状态加速器维修备件包MLCi多叶准直器的维修备件包精确治疗床的维修备件包维修工具箱-国内本地交货软件许可证扩展维修-扩展维修功能的软件包，比标准维修软件提供的更多维修工具软件和功能；-定时启动-显示日志记录文件的内容-编辑Lookup表格-创建/编辑存储的射束数据-全图形化显示的维修模式界面（扩展功能）-计算参考剂量-表格定标操作向导IMKM套件-IMKM套件提供了在治疗室内对控制室内的操作台进行所有临床和维修模式的操作功能-包含：-电缆开关连接器，用于室内显示器组件与加速器的Desktop Pro控制系统的连接-鼠标PS/2接口-标准键盘PS/2接口-19寸LCD显示器-国内本地交货。
