第四节引风机一引风机的结构特点动叶可调轴流式送风机一般包括：进口消音器、进口膨胀节、进口风箱、机壳、转子、扩压器、联轴器及其保护罩、调节装置及执行机构、液压及润滑供油装置和测量仪表、风机出口膨胀节、进、出口配对法兰。
电动机通过中间轴传动风机主轴。
1 进气箱(52.00)、扩压器(55.00)进气箱和进气管道，扩压器和排气管道分别通过挠性进气膨胀节和排气膨胀节连接；进气箱和机壳、机壳与扩压器间用挠性围带连接。
这种连接方式可防止振动的传递和补偿安装误差和热胀冷缩引起的偏差。
进气箱中心线以下为成弧形结构，减小进气箱进气损失，并相对减小了气流的脉动，有利于提高风机转子的做功效率。
进气箱、扩压器、机壳保证相对轴向尺寸，形成较长的轴向直管流道，使风机气流流动平稳，减少了流动损失，提高了抗不稳定性能，保证了风机装置效率。
进气箱和扩压器均设有人孔门，便于检修。
进气箱有疏水管。
2 机壳(51.00)机壳具有的水平中分面以及机壳前后的挠性围带连接，很容易拆卸机壳上半，便于安装和检修转子部。
3 转子转子由叶轮、轴承箱、中间轴、液压调节装置等组成。
3.1 轴承箱(11.00)为整体结构，借助两个与主轴同心的由圆柱面内置于机壳内筒中的下半法兰上，轴承箱两个法兰的下半部分与机壳内圆筒的相应法兰用螺栓固定。
机壳上半内筒的法兰紧压轴承箱相应法兰。
在主轴的两端各装一个滚柱轴承用以承受径向力，为了承受轴向力，在近联轴器端装有一个向心推力球轴承，承担逆气流方向的轴向力。
轴承外侧装有氟橡胶制的径向轴密封，防止漏油。
轴承的润滑和冷却借助于轴承箱体内的油池和外置的液压润滑联合油站。
为防止烟气温度的影响，对主轴承箱外表面及油管进行附加冷却，在风机一侧装有冷却（密封风机）。
置于整体式轴承箱中的主轴承为油池强制循环润滑。
当轴承箱油位超过最高油位时，润滑油将通过回油管流回油站。
润滑油和液压油均由25 l/min的公用油站供油。
3.2 叶轮(10.00)叶轮轮壳采用低碳合金钢（后盘及承载环为锻件）通过多次焊接后成型，强度、刚度高，叶轮悬臂装在轴承箱的轴端。
FAF28-14-1动叶可调轴流送风机产品安装和使用说明书（A本）SBW工程号2008-30上海鼓风机厂有限公司二○○八年三月1 风机技术参数1.1 一般资料风机型号FAF28-14-1工程号2006-30合同号电06/06-024建造年份2006年风机性能参数:1.2 机械参数风机内径φ2818叶轮直径φ1412叶轮级数 1叶型DA16叶片数16叶片和叶柄的连接高强度螺栓液压缸径和行程φ336/H100MET叶片调节范围-40~+10o风机机壳内径和叶片外径间的间隙应符合JB/T4362-1999 标准要求：为转子直径的0.001~0.002倍（对本风机来讲为2.8~5.66mm）（叶片在关闭位置）1.3 风机起动力矩风机转速n =990 r/min飞轮力矩J = 0.25GD2 =580Kgm2电机轴端径向力F R = 3200 N电机轴端轴向力F A = 1850N电机功率Ne = 2850kw从电机轴伸端看电机转向为顺时针旋转，风机转向为逆时针。
1.4 风机特性曲线风机型号FAF28-14-1用户新密1000MW工程号2006-30风机转速990r/min介质密度 1.1990kg/m3风机叶片16DA16 (4GD3448)2 转子图和总图汇总的拧紧力矩件号拧紧力矩（Nm）名称11.551170轴承箱螺母M170X311.561170轴承箱螺母M175x311.80 454.72 轴承箱与机壳支承环连接螺钉M20×11013.81 105.84 叶片螺钉M12×1.25×4014.52181.1调节杆拧紧螺母M16×9519.34 53.9 调节环与推盘连接螺钉M10×6519.61 94.08 液压缸与调节盘连接螺钉M12×6019.74 231.28 液压支承体与支承环连接螺钉M16×4019.71 53.9 液压支承体与液压缸连接螺钉M10×4026.11.05 454.72 中间轴连接螺钉M20×7551.39.02 784 机壳中分面连接螺栓M24×12069.01 750 机壳和整流导叶环地脚螺钉M4269.02 750 机壳和整流导叶环双地脚螺钉M42-18069.03 500 进气箱和扩压器地脚螺栓M30×80069.29 1600电动机地脚螺栓M48×12503 联轴器的参数5 图样清单名称图号风机总图S1GA3708风机转子S0GA2469（借05-54）叶片指示和调节机构1TY0165 (TY0044-06) 轴承箱油管路0TY0179(H180) (TY056-07) 液压调节装置油管路1TY0320 (TY0041-07)温度和防喘振装置1TY0228（双支）(TY0045-06) 进气膨胀节1TY0047 (TY026-06)排气膨胀节1TY0048 (TY027-06)围带1TY0071(TY032-06) 地脚螺钉M42 2TY0003(TY003-06) 双地脚螺钉M42-180 2TY0017 (TY004-06)消声器DZL330-1转子补充加工图S4GA6381。

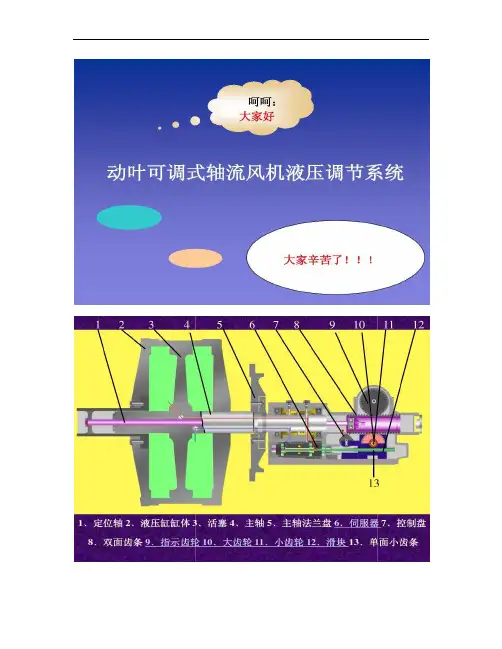

目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三种调节形式的油路走向以及调节原理。
豪顿华、沈鼓液压调节机构（一次风机、送风机液压缸）：1-拉叉 2-旋转油封 3-拉叉接头 4-限位螺栓 5-调节阀阀芯 6-调节臂部 7-错油孔 8-错油孔 9-弹簧 10-活塞 11-液压缸缸体 12-詛油孔 13-液压缸连接盘 14-调节盘 15-滑动衬套 16-旋转油封连接螺栓 17-端盖 18-连接螺栓 19-调节阀阀体 20-风机机壳21-连接螺栓2-（增压风机、引风机液压缸):此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下：旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。
国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。
3-调节阀芯：它是一负遮盖换向阀。
在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是故意留出来的，进口缸就不存在。
