2016年天津市中考物理试卷一、选择题（共10小题，每小题3分，满分30分）1．（3分）（2016•天津）鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（）A．音调B．响度C．音色D．频率【分析】从声音的三个特征分析．响度跟振幅有关，振幅越大，响度越大．音调跟频率有关，频率越大，音调越高．音色跟材料和结构有关，材料和结构不变时，音色不变．【解答】解：轻敲鼓振动幅度小，响度小；重敲鼓振动幅度大，响度大，故两次敲击声音相比发生的主要变化是响度．故选B．【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同．2．（3分）（2016•天津）将一根金属导线均匀拉长后，其电阻（）A．变大B．变小C．不变D．无法判断【分析】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大．【解答】解：一根导线拉长后,导体的材料不变,拉长后长度变长，横断面积变小，电阻变大．故选A．【点评】掌握电阻大小的影响因素，利用控制变量法判断电阻大小的变化．3．（3分）（2016•天津）如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说法正确的是（）A．该物质为非晶体B．该物质的熔点是80℃C．在第5min时物质已全部熔化D．第10min时物质处于液态【分析】（1）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高,而此时就是这种物质熔化的过程,晶体在熔化时的温度是熔点．（2）晶体在熔化过程或凝固过程中处于固液共存态．熔化完毕处于液态．【解答】解：（1）从图象可以看出，此物质在熔化过程中保持80℃不变，所以此物质是晶体，且熔点为80℃，故A错误，B正确；（2）根据图象可知，该物质从5min是开始熔化，到15min时熔化结束，整个熔化过程用了15min﹣5min=10min．第10min时物质处于固液共存态，故CD错误；故选B．【点评】本题考查的是对熔化和凝固图象的理解，根据图象分辨晶体和非晶体，并能分析出各自在熔化过程中的特点是解决该题的关键．中考对这个知识点的要求是比较高的．4．（3分）（2016•天津）下列做法中不符合安全用电原则的是（）A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前先断开电源开关C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D．长期使用的家用电器达到使用寿命后及时更换【分析】①安全用电原则：不接触低压带电体，不靠近高压带电体；②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；③湿物体是导体，接触带电体容易发生触电；④保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故．【解答】解：A、不接触低压带电体，不靠近高压带电体．是安全用电的基本原则．符合安全用电原则；B、更换灯泡、搬动电器之前必须断开开关，否则可能引起触电．符合安全用电原则；C、水是电的导体，用湿毛巾擦洗正在发光的台灯灯泡时，可能会因湿毛巾导电而发生触电事故．不符合安全用电原则；D、家用电器达到使用寿命应及时更换，避免因线路老化造成短路．符合安全用电原则．故选C．【点评】（1）本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全用电知识的宣传和教育作用．（2）家庭中有时自己私接电器，存在着很多安全隐患，尤其在农村更为严重，希望同学们及时杜绝，安全文明用电．5．（3分）（2016•天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：A、由图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流．故A正确．B、由题意知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流．故B正确．C、由题意知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流．故C正确．D、由题意知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流．故D错误．故选D．【点评】本题主要考查学生对电磁感应现象，以及感应电流产生的条件的了解和掌握，是一道基础题．6．（3分）（2016•天津）对于我们教室里一张单人课桌的下列估测，最接近实际值的是（）A．课桌高度约为0.8m B．课桌质量约为50kgC．桌面面积约为4m2 D．书箱容积约为0.8m3【分析】首先要对选项中涉及的几种物理量有个初步的了解，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、中学生课桌高度小于1m；与0.8m接近；故A正确；B、课桌质量约为5kg；与50kg相差较大；故B错误；C、桌面面积约为1m2；与4m2相差较大；故C错误；D、书箱容积约为0.2m3；与0.8m3相差较大；故D错误；故选A．【点评】要学会从生活体验中理解物理知识和物理规律，并且能将物理知识和物理规律用于对生活现象和生活常识的简单解释，估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．7．（3分）（2016•天津）下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（）A．现象知识橡皮筋受拉力发生了形变力的作用是相互的人穿旱冰鞋推墙时会后退B．现象知识用力捏车闸可使自行车停下减小摩擦鞋底上刻有凹凸不平的花纹C．现象知识拍打窗帘能清除表面浮灰利用惯性助跑能使运动员跳得更远D．现象知识利用铅垂线判断墙壁是否竖直重力方向竖直向下关闭发动机的汽车慢慢停下来【分析】①力的作用效果有二：改变物体的运动状态，改变物体的形状；②影响摩擦力的因素是压力和接触面的粗糙程度；③一切物体都具有保持原来运动状态不变的性质，叫惯性；④重力的方向是竖直向下的．【解答】解：A、橡皮筋在拉力的作用下形状发生改变，说明力可以改变物体的形状．此选项错误；B、用力捏闸自行车能尽快停下，是利用增大压力的方法增大摩擦；鞋底上刻有凹凸不平的花纹，是利用增大粗糙程度的方法增大摩擦．此选项错误；C、拍打窗帘能清除上面的灰尘；助跑能使运动员跳的更远．都是利用了物体的惯性．此选项正确；D、重力的方向是竖直向下的，可以利用铅垂线判断墙壁是否竖直；关闭发动机的汽车慢慢停下来，是因为受到地面的摩擦力．此选项错误．故选C．【点评】此题是一道力学综合题，考查了力的作用相互性、力的作用效果、惯性、改变摩擦的方法和重力的方向，包含的知识点较多，考查的是我们对基础知识掌握的熟练程度．8．（3分）（2016•天津）小明想利用一块平面镜使射向井口的太阳光竖直射入井中,如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（）A．B．C．D．【分析】先过入射点作出反射光线，然后作入射光线和反射光线的角平分线，即法线，根据法线和镜面之间的关系确定平面镜的位置．【解答】解：根据题意可知，使用平面镜是为了让太阳光竖直射入井中，即反射光线是竖直向下的；所以，作图过程中的第一个步骤应该是过入射点作竖直向下的反射光线；因为反射角等于入射角，法线正好是入射光线和反射光线夹角的平分线，所以第二步作出入射光线和反射光线夹角的平分线即为法线；由于法线垂直于镜面，所以第三步作出法线的垂线即为平面镜的位置，如下图所示：故选B．【点评】反射定律的内容是解决有关光的反射内容的基础，由关计算及作图都要用到光的反射定律，要熟练掌握．9．（3分）（2016•天津）如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力量最小为（g取10N/kg）（）A．15N B．6N C．3N D．1.5N【分析】已知阻力、阻力臂和动力臂，利用杠杆平衡条件即可求出作用在杠杆B点的最小力．【解答】解：设杠杆的一个小格为L，则OA=3L，OB=4L，根据杠杆平衡条件可得：F1×OB=F2×OA，则F1===1.5N．故选D．【点评】此题考查杠杆平衡条件的应用，难度不大，属于基础题．10．（3分）（2016•天津）直升机沿竖直方向匀速升空时，在竖直方向上受到升力F、重力G 和阻力f，下面关于这三个力的关系式正确的是（）A．F＞G+f B．F＜G﹣f C．F=G+f D．F=G﹣f【分析】物体处于平衡状态时，受到的是平衡力．对直升机进行受力分析，进一步判断所受各力的关系．【解答】解：直升机沿竖直方向匀速升空时，处于平衡状态，所以受到的是平衡力．由题意知，直升机在竖直方向上受到升力F、重力G和阻力f，其中升力F竖直向上．重力G和阻力f都竖直向下，则三者的关系是F=G+f．故选C．【点评】会对直升机的受力情况进行分析，知道物体在平衡状态时受到平衡力的作用，是解答的关键．二、选择题（共3小题，每小题3分，满分9分）11．（3分）（2016•天津）小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9cm＜f＜16cmD．该透镜的焦距f一定满足18cm＜f＜32cm【分析】凸透镜成像时，得到的实像都是倒立的，所以蜡烛放在距凸透镜32cm处时，在透镜的另一侧的18cm处得到一个清晰的实像，且物距大于像距．根据凸透镜成像的规律可以得出物体的位置，根据物体位置列出不等式，解不等式得出结果．【解答】解：蜡烛距离凸透镜32cm时，在透镜的另一侧18cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，即32cm＞2f；2f＞18cm＞f，解得：9cm＜f＜16cm，故选BC．【点评】此题主要考查了凸透镜成像的规律，首先要熟记规律的内容，特别是成像特点、物距、像距、焦距之间的关系．12．（3分）（2016•天津）某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如图所示，若水泥重为G0，桶重为G1，动滑轮重为G2，不计绳重和摩擦，此过程中该装置的机械效率为η，则工人师傅作用在绳子自由端的拉力F为（）A．F=B．F=C．F=+G1 D．F=【分析】由图知承担物重的绳子股数n=3，计算拉力的方法一是F=（G0+G1+G2），二是由η==．据此求解判断各个选项的正误．【解答】解：（1）由图知，n=3，不计绳重和摩擦，拉力F=（G0+G1+G2），故A正确、B错；（2）由图知，n=3，则拉力端移动的距离s=3h，由η====得：F=，故C错、D正确．故选AD．【点评】本题考查了使用滑轮组拉力的计算，注意：不计绳重和摩擦，对水泥做的功为有用功，对桶和动滑轮做的功为额外功．13．（3分）（2016•天津）如图所示电路中的a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2虽能发光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为1.5AB．电表b为电压表，且示数为3VC．电表c为电压表，且示数为3VD．灯泡L2的实际功率为0.75W【分析】知道灯泡两端的实际电压等于额定电压时能正常发光，小于额定电压时灯泡能发光但较暗；所以先根据灯泡的工作情况判断出灯泡的连接方式，再结合电流表相当于导线、电压表相当于开路确定电表的性质，最后根据串并联电路的特点逐个解答．【解答】解：根据P=UI可知：灯泡L1正常发光的电流为I1额===1A，灯泡L2正常发光的电流为I2额===0.5A；由P=得：灯泡L2的电阻R2===12Ω；则通过灯泡L1的电流为I1=1A，标有“6V 3W”的灯泡L2虽能发光但较暗，则通过灯泡L2的电流小于I2=0.5A，由此可知：通过L1、L2的电流不相等，所以L1、L2并联；则a一定是电流表；b是相当于导线的电流表，测量通过灯泡L2的电流；故B错误；c是相当于开路的电压表，测量并联电路两端的电压，也是测量电源电压；由于标有“3V 3W”的灯泡L1正常发光，根据并联电路各支路两端的电压相等，所以c电压表示数为U=U1额=3V；故C正确；则I2===0.25A，则干路电流I=I1+I2=1A+0.25A=1.25A，故A错误；灯泡L2的实际功率P2=UI2=3V×0.25A=0.75W，故D正确．故选CD．【点评】本题考查灯泡实际电压与额定电压的关系、电表的正确使用，关键是考查学生对串并联电路的特点和电表正确使用的理解与掌握．三、填空题（共6小题，每小题4，满分2414．（4分）（2016•天津）请将如图所示的测量结果填写在相应的空格处．（1）木块的长度是 2.70cm．（2）物块的质量是103g．【分析】（1）使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位．（2）天平：盘中砝码总质量加上游码在标尺上对应的刻度值，就是被测物体的质量．【解答】解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与4.00cm对齐，右侧与6.7cm对齐，估读为6.70cm，所以木块的长度为L=6.70cm ﹣4.00cm=2.70cm．（2）盘中砝码总质量是50g+50g=100g，游码对应的刻度值是3g（左边缘对应的刻度），物体质量记作：100g+3g=103g．故答案为：（1）2.70；（2）103．【点评】使用任何一种测量工具之前都要观察量程，认清分度值，刻度尺要观察零刻线是否磨损，天平要把游码移到零刻线处；刻度尺的读数要估读到分度值的下一位，其他测量工具，正好是整刻线，就不必估读了．希望同学们掌握每种测量工具的使用方法和读数规则．15．（4分）（2016•天津）光在真空中的传播速度约为3×108m/s；小芳面向穿衣镜站在镜前1m处，镜中的像与她相距2m．【分析】光在真空中的传播速度最大，是3×108m/s；平面镜成的像与物体是等大的，像和物距离平面镜的距离是相等的．【解答】解：光在真空中的传播速度是3×108m/s；根据平面镜成像特点可知，像和物距离平面镜的距离是相等的，因为小芳距平面镜的距离是1m，则镜中的像与镜面相距也是1m，所以小芳的像距小芳2m．故答案为：3×108；2．【点评】明确平面镜成像时，像和物距离平面镜的距离是相等的，再进行相关推算，并注意题目中所指的距离是哪一个．16．（4分）（2016•天津）家庭中的电灯、电视和电冰箱等用电器都是并联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了22kW•h的电能．【分析】家庭电路中，各家用电器之间是并联的．电能表的读数：单位是kW•h，最后一位是小数．一周消耗的电能=周末电表的读数减上周的电表的读数．【解答】解：电灯、电视机、电风扇等家用电器并联,既能保证用电器正常工作,又互不影响．上周12：00电能表的读数是1266.5kW•h，所以这周消耗的电能：W=1288.5kW•h﹣1266.5kW•h=22kW•h．故答案为：并；22．【点评】掌握电能表各参数的含义，能读数、计算耗电量，掌握家庭电路中各用电器的连接方法等．17．（4分）（2016•天津）如图1，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了连通器的原理；如图2，用吸管能将杯中的饮料吸入口中，是利用了大气压的作用．【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征；饮料在大气压力作用下被压入嘴中．【解答】解：水壶在工作时，壶嘴与壶身构成连通器，是利用连通器原理工作的；用力一吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入口腔内，利用了大气压．故答案为：连通器；大气压．【点评】此题考查了大气压的应用、连通器原理，属于基础原理的应用，难度不大．18．（4分）（2016•天津）在水平地面上，工人师傅用100N的力沿水平方向推着重为300N 的箱子匀速前进，5s内移动了6m，在这个过程中，地面对箱子的摩擦力为100N，推力做功的功率为120W．【分析】已知箱子做匀速运动，根据二力平衡可知推力等于摩擦力；已知推力和在推力的方向上移动的距离，根据公式W=FS可求做的功，还知做功的时间，根据公式P=求做功的功率．【解答】解：工人师傅用100N的力沿水平方向推着箱子匀速前进，箱子受平衡力作用，所以摩擦力等于推力，f=F=100N．推力做的功为W=Fs=100N×6m=600J，推力做功的功率：P===120W．故答案为：100；120．【点评】本题考查功和功率的计算，关键知道物体做功的条件是有力作用在物体上和物体在力的方向上移动距离，还要知道物体做匀速运动时推力等于摩擦力．19．（4分）（2016•天津）如图1，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图2所示，由图象可知，R1的阻值为10Ω；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为2：1．【分析】由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流；（1）根据图象读出电阻R1两端电压和电流，根据欧姆定律求出定值电阻R1的阻值；（2）当滑片P位于b端时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源的电压；当电路中的电流为0.2A时，根据图象读出电阻R1两端电压，根据串联电路的电压特点求出R2两端电压，根据P=UI即可求出电功率之比．【解答】解：由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流；（1）根据图象可知：电阻R1两端电压U1=1V时电流I1=0.1A，由I=可得，定值电阻R1===10Ω；（2）由电路图可知：当滑片P位于b端时，电路为R1的简单电路，此时电路中的电流最大，电压表测电源的电压，由图象可知，电路中的最大电流0.3A时，电压表的示数为3V，即电源的电压为3V，当电路中的电流为0.2A时，根据图象读出电阻R1两端电压U1′=2V，根据串联电路的总电压等于各电阻两端的电压之和可知：R2两端电压U2′=U﹣U1′=3V﹣2V=1V；R1与R2消耗的电功率P1：P2=IU1：IU2=U1：U2=2V：1V=2：1．故答案为：10；2：1．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出电流和电压的对应值．四、解答题（共6小题，满分37分）20．（7分）（2016•天津）有一额定功率为2000W的电热水器，内装20kg的水，通过后持续正常加热25min，水的温度从20℃升高到50℃．已知c水=4.2×103J（kg•℃），求：（1）水吸收的热量；（2）电热水器的热效率．【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm（t﹣t0）求出水吸收的热量；（2）根据W=Pt求出消耗的电能，利用η=×100%求出电热水器的热效率．【解答】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×20kg×（50℃﹣20℃）=2.52×106J；（2）消耗的电能：W=Pt=2000W×25×60s=3×106J，此过程电热淋浴器的热效率：η=×100%=×100%=84%．答：（1）加热过程中水吸收的热量为2.52×106J；（2）电热水器的热效率为84%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热水器热效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．21．（5分）（2016•天津）某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27V，正常发光时灯丝的电阻为90Ω．因身边只有电压为36V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上，请你帮他们求出该电阻的阻值．【分析】已知灯泡的额定电压和电阻，额定电压下灯泡正常发光，根据欧姆定律求出灯泡正常发光时的电流；根据欧姆定律求出电路中的总电阻，根据电阻的串联求出所串联的电阻阻值．【解答】解：灯泡正常发光的电流为I L===0.3A，当在电源电压为36V的电路中正常发光，电路中的电流I=I L=0.3A，由I=得：电路中的总电阻R总===120Ω，根据串联电路的总电阻等于各电阻之和可知：R=R总﹣R L=120Ω﹣90Ω=30Ω．答：该电阻的阻值为30Ω．【点评】本题考查了电阻的串联和欧姆定律的应用，关键是知道灯泡正常工作时的电压和额定电压相等．22．（7分）（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为0.3A；若不计实验误差，请在图4中标出电流表A3的指针位置．【分析】（1）根据电路图连接实物电路；（2）看清量程和分度值，读出示数；利用并联电路电流特点求出干路电流表示数，在图上画出指针位置即可．【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路，连接如图1所示；（2）电流表A1的量程为0～0.6A，分度值为0.1A，此时示数为0.3A，故通过L1的电流为0.3A；A2量程为0～0.6A，分度值为0.1A，此时示数为0.5A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.3A+0.5A=0.8A，指针位置如图2所示．故答案为：（1）如图1所示；（2）0.3；如图2所示．【点评】此题为一电学实验题，主要考查学生对于并联电路电流特点以及电流表读数的理解和掌握．23．（6分）（2016•天津）某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：猜想一：物体动能大小与物体的质量有关猜想二：物体动能大小与物体的运动速度有关为了验证上述猜想，老师提供了如下器材：斜槽、刻度尺、三个钢球（质量分别为0.2kg、0.2kg、和0.3kg）、木块和长木板．实验装置如图所示，让钢球从高为h的斜槽上由静止滚下，碰到水平面上的木块后，将木块撞出一段距离，在同样的平面上，木块被撞得越远，说明钢球的动能越大．该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据．次数钢球质量m/kg 钢球下落高度h/cm 木块移动距离s/cm1 0.1 10 82 0.1 25 193 0.3 20 264 0.2 10 155 0.3 10 226 0.3 15 30请你完成下列任务：（1）为了便于验证猜想一，请重新设计一个实验表格，并将上表中的相关数据全部筛选整理后填入你所设计的表中．（2）分析重新设计的表中数据可以得到的实验结论是当物体的运动速度一定时，物体的质量越大，动能就越大．【分析】（1）动能的大小与质量和速度有关，实验时用控制变量法分别探究，不同金属球，质量不同，从相同高度滚下，到达斜面底端的速度相同；根据实验的需要，设计表格；（2）由表格中的数据，运用控制变量法得出结论．【解答】解：（1）物体动能大小与物体的质量和速度有关，探究物体动能大小与质量关系时，要控制物体到达水平面时的速度一定，即控制钢球在斜面上的高度相同，改变物体的质量；设计表格如下：次数钢球下落高度h/cm 钢球质量m/kg 木块移动距离s/cm1 10 0.1 82 10 0.2 153 10 0.3 22（2）由表中数据可得出结论：当物体的运动速度一定时，物体的质量越大，动能就越大．故答案为：（1）见上表；（2）当物体的运动速度一定时，物体的质量越大，动能就越大．【点评】本题考查探究影响物体动能大小的因素实验，此题属于常见的中考题．24．（6分）（2016•天津）小红想测量一小金属块的密度，她在实验室里找到了一架天平，但没有砝码，除此之外还有如下器材：两个质量相近的烧杯、量筒、细线、滴管和足量的水（已知水的密度为ρ水）．请利用上述器材帮她设计一个实验方案，比较精确地测量金属块的密度．要求：（1）写出主要实验步骤及所需测量的物理量；（2）写出金属块密度的数学表达式（用已知量和测量量表示）．【分析】根据密度公式，ρ=，质量相同，物体的密度与体积成反比，可根据相同质量的金。

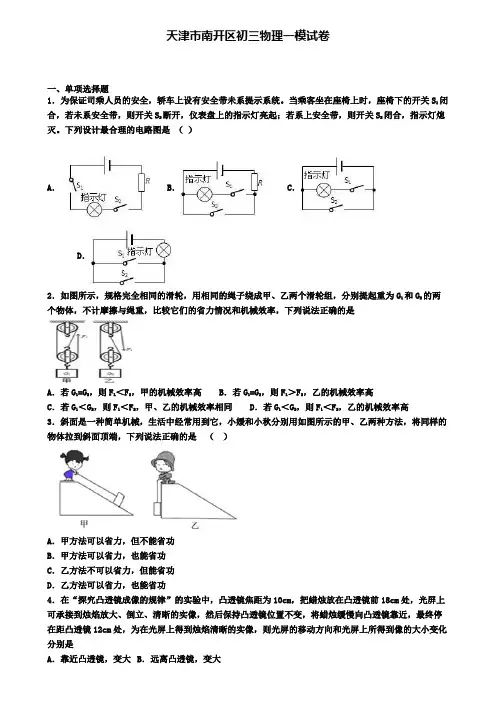

天津市南开区初三物理一模试卷一、单项选择题1．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是（）A．B．C．D．2．如图所示，规格完全相同的滑轮，用相同的绳子绕成甲、乙两个滑轮组，分别提起重为G1和G2的两个物体，不计摩擦与绳重，比较它们的省力情况和机械效率，下列说法正确的是A．若G1=G2，则F1＜F2，甲的机械效率高 B．若G1=G2，则F1＞F2，乙的机械效率高C．若G1＜G2，则F1＜F2，甲、乙的机械效率相同 D．若G1＜G2，则F1＜F2，乙的机械效率高3．斜面是一种简单机械，生活中经常用到它，小媛和小秋分别用如图所示的甲、乙两种方法，将同样的物体拉到斜面顶端，下列说法正确的是（）A．甲方法可以省力，但不能省功B．甲方法可以省力，也能省功C．乙方法不可以省力，但能省功D．乙方法可以省力，也能省功4．在“探究凸透镜成像的规律”的实验中，凸透镜焦距为10cm，把蜡烛放在凸透镜前18cm处，光屏上可承接到烛焰放大、倒立、清晰的实像，然后保持凸透镜位置不变，将蜡烛缓慢向凸透镜靠近，最终停在距凸透镜12cm处，为在光屏上得到烛焰清晰的实像，则光屏的移动方向和光屏上所得到像的大小变化分别是A．靠近凸透镜，变大B．远离凸透镜，变大C．靠近凸透镜，变小D．远离凸透镜，变小5．下列有关光的说法，正确的是A．当人靠近平面镜时，“镜中人”变得越来越大B．光的漫反射不遵守光的反射定律C．影子是光沿直线传播形成的像D．光的色散现象是由于光的折射形成的6．下列关于“电”的说法不正确的是（）A．摩擦起电创造了电荷B．金属导电靠的是自由电子C．电路中有电流，说明电路中一定有电源，而且是通路D．正电荷的定向移动方向规定为电流方向7．下列现象中，仅由于光的反射而形成的是（）A．水中倒影 B．雨后彩虹 C．插在水中的铅笔“折断”了 D．手影二、多项选择题8．如图甲所示的电路，电源电压保持不变。

2016年天津市南开区中考物理一模试卷2016年天津市南开区中考物理一模试卷参考答案与试题解析一、选择题1．鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了…”．其中“连山…向船尾跑去了”所选的参照物是（）A．山B．船C．流水D．河岸【考点】参照物及其选择．【分析】判断一个物体的运动情况时，必须先确定一个作为标准的参照物，分析研究对象和参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．【解答】解：分析题意可知，题中的研究对象是“山”，它的运动状态是“向船尾跑去了”，即山在“运动”．A、若以山本身为参照物，那它只能是静止的，而且一般是不能选研究对象为参照物，故A错；【分析】降落伞匀速下降时，处于平衡状态，根据其总重力，根据二力平衡的条件可以求出受到的阻力．【解答】解：降落伞匀速下降时，处于平衡状态受到的重力和阻力是一对平衡力；根据二力平衡的条件可知，阻力等于重力，总重力等于800N，所以他们受到的阻力也等于800N．综上分析故选C．【点评】二力平衡的条件的应用之一就是告诉处于平衡状态的物体受到的一个力，可以确定另一个力．3．下列关于自行车的一些部件的设计或使用，为了减小摩擦的是（）A．轴承中装有滚珠B．车把套上制作了花纹C．车轮的外胎上做有凹凸花纹D．刹车时用力捏闸柄，增大闸皮对车圈的压力【考点】增大或减小摩擦的方法．【专题】应用题；控制变量法；重力、弹力、摩擦力．【分析】（1）摩擦力大小的影响因素：压力大小和接触面的粗糙程度．（2）增大摩擦力的方法：在接触面粗糙程度一定时，增大压力增大摩擦；在压力一定时，增大接触面的粗糙程度增大摩擦．（3）减小摩擦力的方法：在接触面粗糙程度一定时，减小压力减小摩擦；在压力一定时，减小接触面的粗糙程度减小摩擦；使接触面脱离；用滚动代替滑动．【解答】解：A、轴承中装有滚珠，是变滑动为滚动，减小摩擦力，故B符合题意；B、车把套上制作了花纹，是在压力一定的情况下，通过增大接触面的粗糙程度来增大摩擦力，故B不符合题意；C、车轮的外胎上做有凹凸花纹，是在压力一定的情况下，通过增大接触面的粗糙程度来增大摩擦力，故C不符合题意D、刹车时用力捏闸，即是在接触面的粗糙程度一定的情况下，通过增大压力来增大了摩擦力，故D不符合题意．故选A．【点评】掌握摩擦力大小的影响因素，并熟悉增大和减小摩擦的方法是解决该题的关键．4．图中的两个容器中盛有同种相同质量的液体，容器底部受到液体的压强分别为p A、p B，容器底部受到液体的压力分比为F A、F B，则（）A．p A=p B，F A=F B B．p A=p B，F A＜F B C．p A＜p B，F A=F B D．p A＞p B，F A＞F B【考点】压强大小比较；压力及重力与压力的区别．【专题】应用题；压强、液体的压强．【分析】（1）在圆柱形容器中，液体对容器底部的压力等于自身的重力，因为水的质量相等，所以对底面的压力也相等；（2）根据p=ρgh即可比较对容器底部的压强．【解答】解：（1）A、B两个圆柱形容器中，装有质量相等的水，则水的重力相等；由于在圆柱形容器中，液体对容器底部的压力等于自身的重力，所以对底面的压力也相等；（2）由于容器装的是水，由图可知：h A＜h B，则根据p=ρgh可知：p A＜p B．ABD错误，C正确．故选C．【点评】本题考查液体压强压力的比较，分析液体对容器底的压强，一般用p=ρgh，但对形状规则的容器（圆柱体、正方体）液体对容器底部产生的压力与液体重力相等．5．如图所示是把不同的小球放在相同的斜面上自由滚下．撞击静止于水平面上的木块进行实验，能说明物体的动能与物体的速度有关的是（）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙【考点】探究影响物体动能大小的因素．【专题】实验题；控制变量法．【分析】（1）一个物体能够做功就说这个物体具有能量，若物体做的功越多就说明物体具有的能量越大；（2）影响动能大小的因素是质量和速度，在研究时要采用控制变量法．【解答】解：（1）小球动能的大小是通过小球对木块做功的多少来体现出来的，木块运动的距离越长，就表示小球的动能越大．（2）动能的大小与质量和速度大小有关，要研究物体动能与物体的速度有关时，必须控制质量一定，改变物体的速度．因此符合条件的是甲、乙两图．故选C．【点评】本题考查了探究影响动能大小的因素，实验中注意控制变量法的应用，是中考考查的热点实验．6．导体和绝缘体的划分不是绝对的，当条件改变时绝缘体也能变成导体，例如在常温下是很好的绝缘体的玻璃在高温下就变成了导体，为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯，灯丝已断的灯泡玻璃芯，酒精灯、插头、导线若干，设计了如图所示的四种方案，其中合理的是（）A．B．C．D．【考点】控制变量法与探究性实验方案．【专题】探究型实验综合题．【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；导体和绝缘体之间没有绝对的界限，在一定条件下绝缘体可能成为导体．【解答】解：A、D、只对灯泡玻璃芯加热，玻璃芯能否导电不能判断．设计方案都不合理；B、灯泡玻璃芯与小灯泡并联，无论玻璃芯是否导电，小灯泡都能发光．设计方案不合理；C、灯泡玻璃芯与小灯泡串联，对玻璃芯加热，如果灯泡发光，说明玻璃芯能导电；如果灯泡不发光，说明玻璃芯不导电．设计方案合理．故选C．【点评】此题考查的是我们对导体和绝缘体关系的认识，需要清楚的是：通过小灯泡是否发光判断烧红的玻璃芯能否导电，采用的是转换法．7．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A．该实验装置是为了研究电流产生的热量与电阻的关系B．通电一段时间后，左侧U形管中液面的高度差比右侧的大C．该实验装置是利用U形管中液体的热胀冷缩来粉樱电阻丝放出热量的多少的D．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系【考点】焦耳定律．【专题】应用题；电和热综合题．【分析】（1）由焦耳定律Q=I2Rt可知，Q与I、R 及t有关，故应采用控制变量法进行分析；（2）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；【解答】解：A、分析该题可知，密封盒中的电阻是相同的，但电阻通过的电流是不同的，所以此实验是为了探究电流产生的热量与电流的关系，故A错误；B、由于左侧电阻中的电流大于右侧盒中电阻的电流，在电阻相同的情况下，左侧盒中的电热多，所以左侧U形管中液面的高度差大，故B正确；C、电流通过导体产生热量的多少不能直接观察，但盒中空气的温度的变化导致盒中空气体积的变化，即可以通过液面高度差的变化来反映，这种研究方法叫转换法，故C错误；D、将左边容器中的电阻丝换成10Ω的电阻丝后，电阻不同，且通过盒中电阻丝的电流也是不同的，所以不能探究电流产生的热量与电阻的关系，故D错误；故选B．【点评】本题考查了学生对焦耳定律的认识，并可以通过巧妙的实验来验证一些结论，同时在该实验中利用了控制变量法，该实验方法在实验探究中经常用到．8．地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（）A． B．C．D．【考点】地磁场．【专题】磁现象、电生磁．【分析】地球的周围存在磁场，地磁场的两极和地理两极并不完全重合，地磁北极在地理南极附近，地磁南极在地理北极附近．【解答】解：（1）地磁两极和地理两极不完全重合，地磁北极在地理南极附近，地磁南极在地理北极附近，因此AB两图不正确；（2）地磁场的磁感线从地磁北极（地理的南极附近）出来，回到地磁南极（地理的北极附近），因此C 正确，D不正确．故选C．【点评】本题主要考查了地磁场和磁场的性质，属于基础知识，比较简单．9．明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光．则故障原因（）A．可能是进户线的火线上出现了断路B．可能是进户线的零线出现了断路C．一定是a、b两点间的导线出现了断路D．一定是c、d两点间的导线出现了断路【考点】家庭电路的故障分析．【专题】应用题．【分析】测电笔是用来辨别火线和零线的．能否使测电笔的氖灯发光，就要看测电笔的笔尖能否通过导线或闭合的开关接到火线上，接到火线上氖灯发光，接不到或接到零线上不发光．【解答】解：A、若进户线的火线上出现了断路，则所有用电器不工作．故A错误．B、若进户线的零线出现了断路，则所有用电器不工作．故B错误．C、闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作．说明其它支路是好的，问题出在台灯这条支路上．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光，说明插座与火线不通．故C正确．D、c、d两点间的导线出现了断路，用试电笔分别插入插座两孔中，试电笔的氖管会发光．故D错误．故选C．【点评】本题考查了用测电笔来检查电路故障，平时多注意观察、多和家长交流、多积累这方面的经验．10．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U ﹣I关系图象正确的是（）A．B．C．D．【考点】欧姆定律的应用．【专题】欧姆定律．【分析】分析电路的连接方式及电表所测的电路，根据串联电路的电压关系及欧姆定律得出结论．【解答】解：由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总﹣IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小；而U与I的关系是一次函数，一次函数图象为直线，所以B不正确、只有A图象反应上述关系．故选A．【点评】本题主要考查了欧姆定律的应用，关键能够正确分析电路，确定电表的测量对象，并能够分析出电压表和电流表示数的关系．有一定难度．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有一个以上的选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分11．关于电流跟电压和电阻关系，下列说法中正确的是（）A．电阻越大，电流越小；电压越大，电流越大B．导体两端的电压越高，通过这段导体的电流就越大C．在电压不变的情况下，导体中的电流越大，导体的电阻越小D．在电压一定的情况下，导体电阻越小，电流就越大【考点】欧姆定律．【专题】应用题；欧姆定律．【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比；（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关．【解答】解：（1）由欧姆定律的内容可知：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故A错误，BD正确；（2）电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，故C错误；故选BD．【点评】本题考查了学生对欧姆定律内容及其变形式的理解和掌握，要注意电流跟电压成正比、电流跟电阻成反比都是有条件的．12．如图所示，一薄壁圆柱形容器盛有水，用弹簧秤竖直吊着重为8牛的实心物块A浸在水中，物块A 处于静止状态，与A未浸入水中相比较，下列说法不正确的是（）A．物块A受到的浮力等于8牛B．水对容器底部压力增加量小于8牛C．水对容器底部的压力保持不变D．容器对水平地面的压力增加8牛【考点】浮力大小的计算；压力及重力与压力的区别．【专题】应用题；压强、液体的压强；浮力．【分析】（1）由图可知，物块A处于静止状态时弹簧测力计的示数不为0N，根据F浮=G﹣F′可知受到浮力和物体A重力之间的关系；（2）由阿基米德原理可知，物体A受到的浮力和物体A排开水的重力相等，再根据水平面上物体的压力和自身的重力相等判断水对容器底部压力增加量与物体重力之间的关系，容器对水平地面的压力增加量与物体重力之间的关系．【解答】解：（1）由图可知，物块A处于静止状态时弹簧测力计的示数不为0N，由F浮=G﹣F′可知，F浮＜G=8N，故A错误；（2）由阿基米德原理可知，物体A受到的浮力和物体A排开水的重力相等，因水平面上物体的压力和自身的重力相等，所以，水对容器底部压力增加量等于物体A排开水的重力，即物体A排开水的重力，所以，水对容器底部压力增加量小于8牛，故B正确，C错误；同理可知，容器对水平地面的压力增加量小于8N，故D错误．故选ACD．【点评】本题考查了称重法求浮力公式和阿基米德原理的应用，要注意圆柱形容器内水对容器底部的压力和自身的重力相等．13．如图所示电路，电源两端电压U保持不变，R0为定值电阻，滑动变阻器的最大阻值为4R1．闭合开关S，电路中的最小电流值为I；移动滑片P到某位置时，滑动变阻器接入电路的电阻为R1，电压表的示数为U1，电流表的示数为I1；移动滑片P到另一位置时，滑动变阻器接入电路的电阻为R，此时电压表的示数为2U1，电流表的示数为I2．则下列判断正确的是（）A．U：U1=3：1 B．I1：I2=1：2 C．R1：R0=4：1 D．I：I1=2：1【考点】欧姆定律的应用．【专题】计算题；电路和欧姆定律．【分析】由图可知，R0与滑动变阻器串联，电流表测电路中电路电流，电压表测R0两端电压．根据串联电路特点和欧姆定律表示滑片在不同位置时电路中电流表示数和电压表示数，先计算出两电阻的关系，再联系各选项计算判断．【解答】解：由实物图可知，R0与滑动变阻器串联，电流表测电路中电路电流，电压表测R0两端电压．电源电压一定，由I=可知，当滑片在最大值4R1处时，电路中电流最小，由串联电路特点和欧姆定律可得I=…①当P到某位置时，滑动变阻器接入电路的电阻为R1，电压表的示数为U1，电流表的示数为I1，则有：I1=…②U1=×R0…③当移动滑片P到另一位置时，滑动变阻器接入电路的电阻为R1，此时电压表的示数为2U1，电流表的示数为I2，则有：I2=…④2U1=×R0，即：U1=×R0…⑤，由③⑤得：×R0=×R0，解得：R1=2R0…⑥A、将⑥代入③可得：U1=×R0，解得：=，故A正确；B、由②÷④得：===，故B正确；C、由⑥R1=2R0可得：=，故C错误；D、①÷②可得：===，故D错误．故选AB．【点评】本题考查串联电路特点和欧姆定律的应用，正确分析电路结构，表示出电表的示数，求得R1与R0的关系是解题的突破口和关键．本题是纯字母题，计算过程要细心．三、填空题（本大题共6小题，每小题3分，共24分）14．如图a所示，张力同学用刻度尺测得木块的长度为 2.55cm；张力每天骑自行车上学如果他在平直的公路上骑过3km用了10min，则他的汽车的速度为18km/h．【考点】速度公式及其应用；长度的测量．【专题】计算题；图析法；长度、时间、速度．【分析】①使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；②已知路程和时间，利用v=计算速度．【解答】解：①由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与6.00cm刻度线对齐，右侧与8.55cm对齐，所以物体的长度为L=8.55cm﹣2.00cm=2.55cm；②时间t=10min=h，汽车的速度为；v==18km/h．故答案为：2.55；18．【点评】此题考查长度的测量和速度的计算，物理中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读到分度值的下一位数字，其他的测量工具不需要估读，读出最接近的数值即可．15．如图所示，把一根饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端．往B 管中吹气，可以看到A管中的水面上升；若用力从B管中吸气，可以看到A管中的水面上升．（两空均填“上升”、“下降”或“不变”）【考点】流体压强与流速的关系．【专题】气体的压强、流体压强与流速的关系．【分析】分析两端开口的饮料管A上端和下端的流体流速，分析压强的变化，判断水面的变化．【解答】解：现往B管中吹气，A管上方的空气流速变大，压强变小，A管下方的压强不变，A管中的水在外界大气压作用下被压上来，所以A管中的水上升；同理，用力从B管中吸气，A管上方的空气流速变大，压强变小，A管中水在外界大气压作用下被压上来，所以A管中的水面上升．故答案为：上升；上升．【点评】明确吹气和吸气时会造成A管上方流速和压强的变化，这是解决此题的关键．16．如图甲所示，是探究杠杆平衡条件的实验装置，要是杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为6个；如图乙所示，利用杠杆投掷石球，作用在A点的力b方向时最小（选填“a”、“b”或“c”）．【考点】杠杆的平衡条件．【专题】计算题；应用题；简单机械．【分析】（1）由图甲所示确定动力、动力臂、阻力臂，然后由杠杆平衡条件求出在B处所挂的钩码个数．（2）阻力和阻力臂一定时，根据杠杆平衡条件可知：动力和动力臂成反比，要想动力最小，必须动力臂最长．【解答】解：（1）杠杆每格的长度是L，设每个钩码的重力是G，由图示可知，动力F1=4G，动力臂L1=3L，阻力臂L2=2L，由杠杆平衡条件得：F1×L1=F2×L2，所以，F2===6G，则在B处应挂6个钩码．（2）利用如图所示杠杆投掷“石弹”．在“投弹”时阻力和阻力臂一定，要想动力最小，必须动力臂最长，图中的力沿b方向时，动力臂最长，动力最小．故答案为：6；b．【点评】本题考查了杠杆平衡条件的应用，熟练应用杠杆平衡条件，知道动力臂最长时动力最小是解决此题的关键．17．在用“伏安法”测量导体电阻的实验中，某同学连接的实物电路如图甲所示．（1）请指出图甲中其中一处错误：电压表测滑动变阻器和待测电阻的总电压．（2）图乙中电流表的示数为0.5A．【考点】电流表的使用．【专题】应用题；基本仪器的使用专题．【分析】（1）掌握电流表、电压表和滑动变阻器的连接，注意电流表、电压表正负接线柱的接法和量程的选择，滑动变阻器要接一上一下；（2）根据图乙，确定电流表的量程和分度值，读出电流值．【解答】解：（1）由图甲知，电压表测得的是滑动变阻器与待测电阻的总电压，等于电源电压，电压表应该与待测电阻并联；（2）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A．故答案为：（1）电压表测滑动变阻器和待测电阻的总电压；（2）0.5A．【点评】此题是伏安法测电阻的实验，考查了电压表、电流表的接法，注意电流表、电压表正负接线柱的接法和量程的选择；同时考查了电流表的读数，都属基础性内容，但很重要，要熟练掌握．18．如图所示电路，灯L1、L2的额定电压分别为2V、10V，当S1闭合、S2断开、滑动变阻器滑片置于中点位置时，两灯均正常发光，通过L1、L2的电流分别是I1、I2，则I1=（＞/＜/=）I2，两灯的亮度是L2（L1/L2/一样）亮；若闭合S2，为使L2仍正常发光，变阻器滑片向右（左/右）移动．【考点】串联电路的电流规律；滑动变阻器的使用；电功率的计算．【分析】本题主要考查以下几个知识点：（1）串联电路中各处电流相等；（2）串联电路中各个电阻两端的电压分配与电阻成正比；（3）灯泡的亮度由实际功率大小决定，实际功率越大，灯泡越亮．【解答】解：如图所示，当S1闭合、S2断开时灯泡L1与灯泡L2串联，通过L1、L2的电流分别是I1、I2，则I1=I2．两灯均正常发光时，通过两灯的电流相等，L1、L2的额定电压分别为2V、10V，则灯泡L1的实际功率小于L2的实际功率，因为灯泡的亮度由实际功率大小决定，所以灯L2比等L1亮．若闭合S2，则灯泡L1被短路，灯泡L2两端的电压变高，为使灯泡L2仍正常发光，应将变阻器滑片向右移动，增大变阻器两端的电压，降低灯泡L2两端的电压．故答案为：=；L2；右．【点评】知道串联分压与电阻成正比是本题的关键所在．19．如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1=10Ω；当滑片P 滑至最右端时，电流表的示数为0.2A，通电10s 电流通过R1产生的热量是4J．【考点】电功率的计算；欧姆定律的应用；焦耳定律的计算公式及其应用．【专题】电路和欧姆定律；电能和电功率．【分析】（1）由图象可知，滑动变阻器接入电路中的电阻为10Ω时滑动变阻器消耗的电功率最大，根据P=I2R求出电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R1的阻值；（2）根据电阻的串联和欧姆定律求出当滑片P滑至最右端时电路中电流表的示数，利用Q=I2Rt求出通电10s电流通过R1产生的热量．（1）由图象可知，当R2=10Ω时，P2=0.9W，【解答】解：由P=I2R可得，电路中的电流：I===0.3A，由I=可得，电路中的总电阻：R===20Ω，因串联电路中总电阻等于各分电阻之和，所以，R1=R﹣R2=20Ω﹣10Ω=10Ω；（2）当滑片P滑至最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流：I′===0.2A，通电10s电流通过R1产生的热量：Q1=（I′）2R1t=（0.2A）2×10××10s=4J．故答案为：10；0.2；4．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式、焦耳定律的应用，关键是根据图象读出滑动变阻器接入电路中电阻与消耗功率之间的关系．四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据带入过程，结果要有数值和单位20．赵亮同学在实验室做“测量某品牌牛奶的密度”的实验．下面是实验报告，请你将实验报告补充完整．实验：测量牛奶的密度（一）实验目的：用天平和量筒测量牛奶的密度（二）实验器材：天平（砝码）、量筒、烧杯、牛奶（三）实验原理：ρ=（四）主要实验步骤：（五）实验数据记录表格：【考点】固体的密度测量实验．【专题】应用题；设计与制作题；探究型实验综合题．。

2016年天津市初中毕业生学业考试物理试题（含答案全解全析）第Ⅰ卷一、单项选择题(本大题共10小题,每小题3分,共30分。

每小题给出的四个选项中,只有一项最符合题意)1.鼓在受到击打时会发声,用不同力量击打,发生变化的主要是声音的()A.音调B.响度C.音色D.频率2.将一根金属导线均匀拉长后,其电阻()A.变大B.变小C.不变D.无法判断3.图1是某物质熔化时温度随时间变化的图象。

根据图象中的信息,判断下列说法正确的是()图1A.该物质为非晶体B.该物质的熔点是80 ℃C.在第5 min时物质已全部熔化D.第10 min时物质处于液态安全用电原则的是()4.下列做法中不符合．．．A.不接触低压带电体,不靠近高压带电体B.更换灯泡、搬动电器前先断开电源开关C.用湿毛巾擦洗正在发光的台灯灯泡,保持其清洁D.长期使用的家用电器达到使用寿命后及时更换产5.图2中的a表示垂直于纸面的一根导线,它是闭合电路的一部分,当它在磁场中按箭头方向运动时,不能．．生感应电流的情况是()图26.对于我们教室里一张单人课桌的下列估测,最接近实际值的是()A.课桌高度约为0.8 mB.课桌质量约为50 kgC.桌面面积约为4 m2D.书箱容积约为0.8 m37.下列几组生活现象与其所蕴含的物理知识,对应完全正确的是()A.现象知识橡皮筋受拉力发生了形变力的作用是相互的人穿旱冰鞋推墙时会后退B.现象知识用力捏车闸可使自行车停下减小摩擦鞋底上刻有凹凸不平的花纹C.现象知识拍打窗帘能清除表面浮灰利用惯性助跑能使运动员跳得更远D.现象知识利用铅垂线判断墙壁是否竖直重力方向竖直向下关闭发动机的汽车慢慢停下来8.小明想利用一块平面镜使射向井口的太阳光竖直射入井中,如图3所示。

图4中的数字序号表示的是确定平面镜位置时作图的先后次序,其中作图过程正确的是()图3图49.如图5所示,在处于水平平衡的杠杆上A点,挂上4个钩码(每个钩码的质量为50 g),若使杠杆在水平位置保持平衡,作用在杠杆上B点的力最小为(g取10 N/kg)()图5A.15 NB.6 NC.3 ND.1.5 N10.直升机沿竖直方向匀速升空时,在竖直方向上受到升力F、重力G和阻力f,下面关于这三个力的关系式正确的是()A.F>G+fB.F<G-fC.F=G+fD.F=G-f二、多项选择题(本大题共3小题,每小题3分,共9分。
