全自动波轮洗衣机离合器常见故障与分析

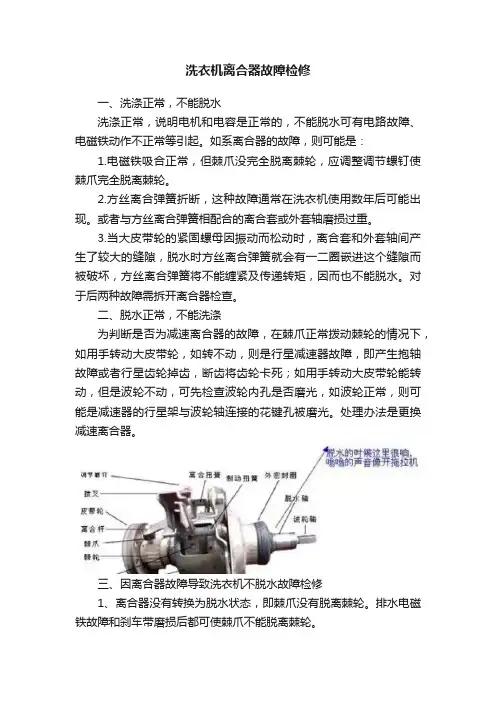

洗衣机离合器故障检修一、洗涤正常，不能脱水洗涤正常，说明电机和电容是正常的，不能脱水可有电路故障、电磁铁动作不正常等引起。

如系离合器的故障，则可能是：1.电磁铁吸合正常，但棘爪没完全脱离棘轮，应调整调节螺钉使棘爪完全脱离棘轮。

2.方丝离合弹簧折断，这种故障通常在洗衣机使用数年后可能出现。

或者与方丝离合弹簧相配合的离合套或外套轴磨损过重。

3.当大皮带轮的紧固螺母因振动而松动时，离合套和外套轴间产生了较大的缝隙，脱水时方丝离合弹簧就会有一二圈嵌进这个缝隙而被破坏，方丝离合弹簧将不能缠紧及传递转矩，因而也不能脱水。

对于后两种故障需拆开离合器检查。

二、脱水正常，不能洗涤为判断是否为减速离合器的故障，在棘爪正常拨动棘轮的情况下，如用手转动大皮带轮，如转不动，则是行星减速器故障，即产生抱轴故障或者行星齿轮掉齿，断齿将齿轮卡死；如用手转动大皮带轮能转动，但是波轮不动，可先检查波轮内孔是否磨光，如波轮正常，则可能是减速器的行星架与波轮轴连接的花键孔被磨光。

处理办法是更换减速离合器。

三、因离合器故障导致洗衣机不脱水故障检修1、离合器没有转换为脱水状态，即棘爪没有脱离棘轮。

排水电磁铁故障和刹车带磨损后都可使棘爪不能脱离棘轮。

2、方丝离合弹簧断裂或因大皮带轮紧固螺母松动使方丝离合弹簧有一、二圈嵌入离合套和外套轴的间隙中而损坏。

3、离合套或方丝离合弹簧因磨损而使他们之间配合变松，如桶内无脱水物，用手转动离合器皮带轮时，内桶能转动，而装入脱水物或世纪脱水时，皮带轮转而内桶却不动，可判断离合套和方丝离合弹簧配合松、可视二者的磨损状况更换磨损重者。

4、因轴承破裂损坏、锈蚀、缺油使脱水轴不能转动，需更换轴承。

5、因某种原因使刹车带没有放松。

四、离合更换方法：1、用螺丝刀旋下控制座的紧固螺钉，拆移控制座，此时应注意不要硬拉与水位开关相连的处于洗衣机后面的气压管；2、用螺丝刀旋下盛水桶固定圈上的紧固螺钉，拆下盛水桶固定圈；3、再用螺丝刀旋下波轮螺钉，拆出波轮，拿出波轮下的方芯垫片，这时就能看到洗涤脱水桶下面的固定座及其上面的脱水轴螺母，然后用专用工具或扳手把脱水轴螺母旋下，再拿出减速离合器脱水轴上的垫套，拆出、洗涤脱水桶，接着拿出套在脱水轴上的垫片；4、把洗衣机向前倾倒，使其正面朝下放置，就能看到洗衣机下部的结构，用套筒或小扳手旋下固定架上的紧因螺钉，拆下固定架，接着卸下三角皮带，再用套筒或小扳手旋下在托板上紧固减速离合器的紧固螺钉，这样，就可以拆下减速离合器了。

全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。

离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。

本文将介绍全自动洗衣机离合器的原理及维修方法。

首先，我们来了解一下全自动洗衣机离合器的工作原理。

全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。

当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。

其次，全自动洗衣机离合器的维修方法。

在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。

这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。

在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。

在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。

综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。

希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。

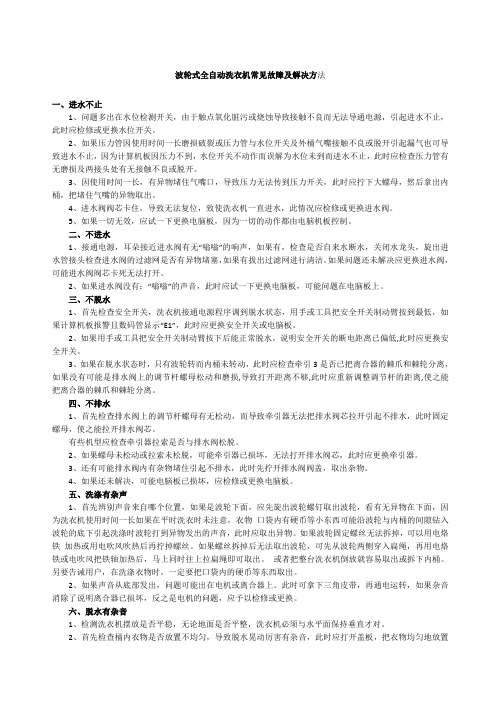

波轮式全自动洗衣机常见故障及解决方法一、进水不止1、问题多出在水位检测开关，由于触点氧化脏污或烧蚀导致接触不良而无法导通电源，引起进水不止，此时应检修或更换水位开关。

2、如果压力管因使用时间一长磨损破裂或压力管与水位开关及外桶气嘴接触不良或脱开引起漏气也可导致进水不止，因为计算机板因压力不到，水位开关不动作而误解为水位未到而进水不止，此时应检查压力管有无磨损及两接头处有无接触不良或脱开。

3、因使用时间一长，有异物堵住气嘴口，导致压力无法传到压力开关，此时应拧下大螺母，然后拿出内桶，把堵住气嘴的异物取出。

4、进水阀阀芯卡住，导致无法复位，致使洗衣机一直进水，此情况应检修或更换进水阀。

5、如果一切无效，应试一下更换电脑板，因为一切的动作都由电脑机板控制。

二、不进水1、接通电源，耳朵接近进水阀有无“嗡嗡”的响声，如果有，检查是否自来水断水，关闭水龙头，旋出进水管接头检查进水阀的过滤网是否有异物堵塞，如果有拔出过滤网进行清洁。

如果问题还未解决应更换进水阀，可能进水阀阀芯卡死无法打开。

2、如果进水阀没有：“嗡嗡”的声音，此时应试一下更换电脑板，可能问题在电脑板上。

三、不脱水1、首先检查安全开关，洗衣机接通电源程序调到脱水状态，用手或工具把安全开关制动臂按到最低，如果计算机板报警且数码管显示“E1”，此时应更换安全开关或电脑板。

2、如果用手或工具把安全开关制动臂按下后能正常脱水，说明安全开关的断电距离已偏低,此时应更换安全开关。

3、如果在脱水状态时，只有波轮转而内桶未转动，此时应检查牵引3是否已把离合器的棘爪和棘轮分离，如果没有可能是排水阀上的调节杆螺母松动和磨损,导致打开距离不够,此时应重新调整调节杆的距离,使之能把离合器的棘爪和棘轮分离。

四、不排水1、首先检查排水阀上的调节杆螺母有无松动，而导致牵引器无法把排水阀芯拉开引起不排水，此时固定螺母，使之能拉开排水阀芯。

有些机型应检查牵引器拉索是否与排水阀松脱。

全自动洗衣机离合器原理及维修全自动洗衣机离合器是洗衣机的重要部件，它在洗衣机的工作过程中起着非常重要的作用。

离合器的主要作用是在洗衣机的洗涤、排水和脱水过程中，对电机和内桶进行连接和分离。

在洗涤过程中，离合器让电机和内桶连接，使内桶能够旋转，从而实现洗涤功能；在排水和脱水过程中，离合器则将电机和内桶分离，使内桶能够进行排水和高速脱水。

因此，离合器的正常运转对于洗衣机的工作效果至关重要。

离合器的原理是基于电磁原理的。

当洗衣机需要进行洗涤、排水和脱水时，控制电路会向离合器的电磁线圈施加电流，产生磁场。

这个磁场会使得离合器的连接片和分离片产生磁力吸引，从而连接或分离电机和内桶。

当电流断开时，磁场消失，连接片和分离片之间的弹簧则会使它们恢复原状，完成连接或分离的动作。

离合器的维修主要包括清洁、更换和调整。

首先，定期清洁离合器是非常重要的，因为离合器在工作过程中会受到水、污垢和摩擦的影响，导致连接片和分离片之间的磁力减弱或者产生故障。

清洁离合器时，需要先断开电源，然后拆下离合器外壳，用清洁剂和软布擦拭连接片和分离片表面的污垢。

其次，如果离合器出现故障，需要及时更换损坏的零件，保证离合器的正常运转。

最后，有些离合器还需要进行调整，以确保连接和分离的动作能够准确无误地进行。

总的来说，全自动洗衣机离合器是洗衣机中非常重要的部件，它的工作原理基于电磁原理，通过连接和分离电机和内桶来实现洗涤、排水和脱水的功能。

在日常使用中，定期清洁、及时更换损坏的零件和调整离合器都是保证洗衣机正常运转的重要措施。

希望本文的介绍能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法。

全自动波轮洗衣机离合器的工作原理与常见故障处理摘要：自民众生活水平大幅提升后，全自动波轮洗衣机在家庭普遍常见，这类洗衣机可以加快洗衣效率，为广大民众提供更多便利。

然而，全自动波轮洗衣机在长时间应用中容易出现故障，其中离合器故障较为常见。

为从根本解决这一问题，本文从了解波轮洗衣机离合器的工作原理，就可以进一步的分析出离合器的常见故障，继而提出处理措施，以供参考。

关键词：全自动波轮洗衣机；离合器；工作原理；故障与处理引言：全自动洗衣机在正常工作时，主要分为洗涤和脱水两种状态[1]。

在这个过程中，作为驱动部件的离合器是洗衣机的关键部件，是洗衣机的心脏，它是实现洗衣机从洗涤状态到脱水状态转换的核心部件。

因此有效应对出现离合器的故障是保证全自动洗衣机安全稳定运行的关键。

根据剖析全自动洗衣机离合器的工作原理以及运行状态，从而判断发生故障的原因，从洗涤状态故障和脱水状态故障两个方面分析解决处理故障。

本文先介绍了洗衣机离合器的工作原理，再对故障以及故障的处理进行了详细的分析和说明。

一、全自动波轮洗衣机离合器工作原理全自动波轮洗衣机几乎所有的功能性动作都是通过离合器实现。

它承担着洗衣机的动力传递，速比的改变，洗涤与脱水的动作转换，还有制动的动作。

其中工作状态分为洗涤和脱水两种状态。

洗涤时，电机提供顺、逆时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过行星齿轮组件以5.33:1的减速比将动力传递给洗涤轴，洗涤轴再带动波轮转动，实现洗衣机顺、逆双向转动的洗涤。

脱水时，电机提供顺时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过花键外套着离合套，此时通过牵引器的牵引，拨杆拨动拨叉，拨叉与棘轮的分离实现抱簧把离合套和离合轴抱紧，动力就从离合套传递给离合轴，由于刹车盘与离合轴的铆合结构，离合轴带动整个轴总成一起转动，实现洗涤轴和脱水轴同时同向高速转动，脱水轴连接脱水桶（内桶），从而实现高转速脱水。

1.10减速离合器的结构原理及常见问题检修在波轮全自动洗衣机中，减速离合器是关键的部件，洗衣机的正反向洗涤运转和脱水运转，主要是由减速离合器来实现的，减速离合器的主要作用为：洗涤时，减速离合器为波轮提供低速运转的动力；脱水时，减速离合器为内桶提供高速运转脱水的动力。

波轮洗衣机减速离合器根据结构以及实现的功能不同，可以分为普通型离合器、普通型减速离合器、手搓式减速离合器、同心洗电机离合器部件和双动力减速离合器。

普通型离合器只起离合作用，没有减速作用，用于早期生产的XQM15-A、XQM15-B等洗、漂自动的小小神童洗衣机，现已经不再生产，目前洗衣机主要使用的是后三种减速离合器，分别用于普通型全自动洗衣机、手搓式全自动洗衣机和双动力全自动洗衣机。

普通型减速离合器：普通型减速离合器主要由行星减速器、离合装置、制动装置三部分组成。

具体装配结构见下图所示：1、行星减速器：行星减速器在减速离合器中起到将电动机通过皮带、散热轮、皮带轮传递到洗涤输入轴（齿轮轴）上的高转速动力转换成较低转速，供给波轮运转。

主要由齿轮轴、恒星齿轮、内齿轮、4个行星齿轮、传动盖、波轮轴组成。

行星齿轮的4个齿轮轴都嵌套在传动盖上。

行星减速器的装配结构如下：行星减速器的齿轮轴为动力输入轴、波轮轴为动力输出轴。

波轮轴的一端用花键插入行星机构的传动盖内，另一端有中心孔，用一个紧固螺钉将波轮固定在波轮轴上。

齿轮轴的一端是恒星齿轮，另一端为花键或方轴结构，与离合套装配在一起。

当齿轮轴在电动机的驱动下作顺时针转动时，与齿轮轴一体的恒星轮将动力传递给与它相啮合的行星齿轮上，使行星齿轮作逆时针转动，整个行星齿轮系又与内齿轮啮合，由内齿轮导向，绕着恒星轮做顺时针运转，波轮轴也进行顺时针旋转。

同样地，当齿轮轴作逆时针转动时，波轮轴也将逆时针转动。

在波轮全自动洗衣机中，齿轮轴（输入轴）和波轮轴的转速约为4：8：1，即从电机通过皮带、散热轮、皮带轮传递到齿轮轴上的高转速动力，通过行星减速器降低为约120-150转/分，带动波轮运转，实现洗涤。

全自动洗衣机离合器原理及维修
全自动洗衣机离合器是一种关键组件，它通过控制转动运动和停止运动之间的切换，使洗衣机能够在洗涤、漂洗、甩干等工作模式之间自动切换。

离合器的原理是通过摩擦力控制转动运动和停止运动的切换。

它由离合杆、离合片、螺旋弹簧和离合盘等组成。

当洗衣机运行时，离合片紧密地与离合盘接触，摩擦力使离合盘带动洗衣机内部轴承实现转动。

当洗衣机需要停止转动时，螺旋弹簧会施加力量使离合片与离合盘分离，从而切断了传输动力，实现停止运动。

离合器的维修需要注意以下几点：
1. 检查离合板是否磨损，如有磨损应及时更换。

2. 检查离合片和离合盘接触面是否有油污，定期清洗。

3. 检查螺旋弹簧是否松弛或变形，如有问题需及时更换。

4. 检查离合杆和离合片的连接是否松动，如有松动应进行紧固。

维修离合器时，需要先断开电源，确保安全。

可以根据洗衣机的说明书或咨询专业维修人员进行具体操作。

另外，定期对洗衣机进行保养维护，如清洁过滤器，检查排水管道等，可以延长离合器的使用寿命。

如遇到复杂的问题，最好请专业人士进行维修，以免造成更大的损坏。

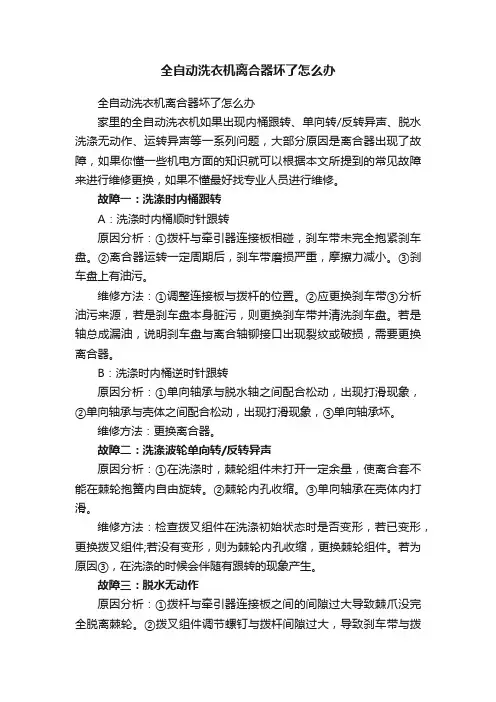

全自动洗衣机离合器坏了怎么办全自动洗衣机离合器坏了怎么办家里的全自动洗衣机如果出现内桶跟转、单向转/反转异声、脱水洗涤无动作、运转异声等一系列问题，大部分原因是离合器出现了故障，如果你懂一些机电方面的知识就可以根据本文所提到的常见故障来进行维修更换，如果不懂最好找专业人员进行维修。

故障一：洗涤时内桶跟转A：洗涤时内桶顺时针跟转原因分析：①拨杆与牵引器连接板相碰，刹车带未完全抱紧刹车盘。

②离合器运转一定周期后，刹车带磨损严重，摩擦力减小。

③刹车盘上有油污。

维修方法：①调整连接板与拨杆的位置。

②应更换刹车带③分析油污来源，若是刹车盘本身脏污，则更换刹车带并清洗刹车盘。

若是轴总成漏油，说明刹车盘与离合轴铆接口出现裂纹或破损，需要更换离合器。

B：洗涤时内桶逆时针跟转原因分析：①单向轴承与脱水轴之间配合松动，出现打滑现象，②单向轴承与壳体之间配合松动，出现打滑现象，③单向轴承坏。

维修方法：更换离合器。

故障二：洗涤波轮单向转/反转异声原因分析：①在洗涤时，棘轮组件未打开一定余量，使离合套不能在棘轮抱簧内自由旋转。

②棘轮内孔收缩。

③单向轴承在壳体内打滑。

维修方法：检查拨叉组件在洗涤初始状态时是否变形，若已变形，更换拨叉组件;若没有变形，则为棘轮内孔收缩，更换棘轮组件。

若为原因③，在洗涤的时候会伴随有跟转的现象产生。

故障三：脱水无动作原因分析：①拨杆与牵引器连接板之间的间隙过大导致棘爪没完全脱离棘轮。

②拨叉组件调节螺钉与拨杆间隙过大，导致刹车带与拨叉组件不能完全打开。

③棘轮抱簧断裂④其他原因，由于漏水导致轴承损坏，刹车带生锈与刹车盘咬死。

维修方法：①调整拨杆与连接板至合适位置。

②调整调节螺钉与拨杆间隙为0~0.2mm之间。

③更换棘轮抱簧组件。

④更换离合器。

故障四：洗涤无动作原因分析：①用手转动皮带轮，如不能转动，则是行星齿轮内部锈蚀卡死，或者含油铜衬与轴之间锈蚀卡死。

②离合器能正常运转，检查波轮嵌件是否磨损。

③三角带磨损断裂④电机故障。

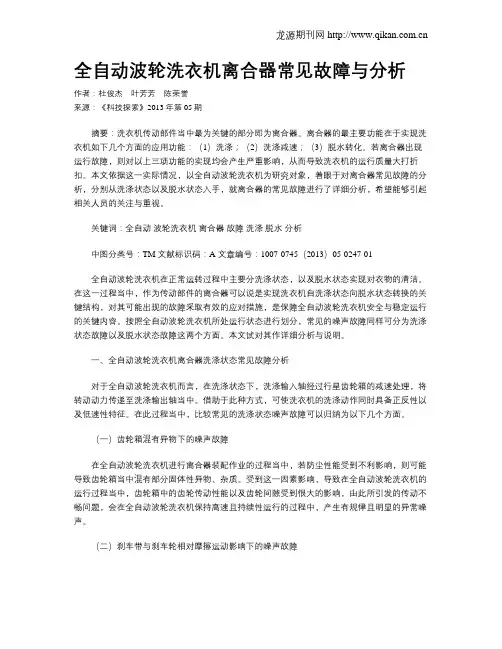

全自动波轮洗衣机离合器常见故障与分析作者：杜俊杰叶芳芳陈荣誉来源：《科技探索》2013年第05期摘要：洗衣机传动部件当中最为关键的部分即为离合器。

离合器的最主要功能在于实现洗衣机如下几个方面的应用功能：（1）洗涤；（2）洗涤减速；（3）脱水转化。

若离合器出现运行故障，则对以上三项功能的实现均会产生严重影响，从而导致洗衣机的运行质量大打折扣。

本文依据这一实际情况，以全自动波轮洗衣机为研究对象，着眼于对离合器常见故障的分析，分别从洗涤状态以及脱水状态入手，就离合器的常见故障进行了详细分析，希望能够引起相关人员的关注与重视。

关键词：全自动波轮洗衣机离合器故障洗涤脱水分析中图分类号：TM 文献标识码：A 文章编号：1007-0745（2013）05-0247-01全自动波轮洗衣机在正常运转过程中主要分洗涤状态，以及脱水状态实现对衣物的清洁。

在这一过程当中，作为传动部件的离合器可以说是实现洗衣机自洗涤状态向脱水状态转换的关键结构，对其可能出现的故障采取有效的应对措施，是保障全自动波轮洗衣机安全与稳定运行的关键内容。

按照全自动波轮洗衣机所处运行状态进行划分，常见的噪声故障同样可分为洗涤状态故障以及脱水状态故障这两个方面。

本文试对其作详细分析与说明。

一、全自动波轮洗衣机离合器洗涤状态常见故障分析对于全自动波轮洗衣机而言，在洗涤状态下，洗涤输入轴经过行星齿轮箱的减速处理，将转动动力传递至洗涤输出轴当中。

借助于此种方式，可使洗衣机的洗涤动作同时具备正反性以及低速性特征。

在此过程当中，比较常见的洗涤状态噪声故障可以归纳为以下几个方面。

（一）齿轮箱混有异物下的噪声故障在全自动波轮洗衣机进行离合器装配作业的过程当中，若防尘性能受到不利影响，则可能导致齿轮箱当中混有部分固体性异物、杂质。

受到这一因素影响，导致在全自动波轮洗衣机的运行过程当中，齿轮箱中的齿轮传动性能以及齿轮间隙受到很大的影响，由此所引发的传动不畅问题，会在全自动波轮洗衣机保持高速且持续性运行的过程中，产生有规律且明显的异常噪声。
