型钢混凝土1. 引言型钢混凝土是一种结构材料,它结合了型钢和混凝土的优点,具有良好的抗拉性能和耐久性。
本文将介绍型钢混凝土的概念、特点、制作方法和应用领域。
2. 概念型钢混凝土是将型钢与混凝土组合在一起形成的复合结构,通过型钢的抗拉性能和混凝土的抗压性能,提高整体结构的抗震性能和承载能力。
型钢混凝土可以用于各种建筑结构中,如桥梁、楼房、厂房等。
3. 特点3.1 抗拉性能相比传统的混凝土结构,型钢混凝土由于引入了型钢材料,在抗拉方面具有较好的性能。
型钢可以承受和分散荷载,有效提高整体结构的抗震能力和承载能力。
3.2 耐久性混凝土具有较好的耐久性,可以抵御自然环境和外界因素的侵蚀,而型钢能有效增加结构的强度和稳定性。
因此,型钢混凝土具有较长的使用寿命和较低的维护成本。
3.3 施工便利性型钢混凝土的制作过程相对简单,施工方便。
可以利用现有的钢模具进行浇筑,使得施工效率高,减少了施工周期和成本。
4. 制作方法型钢混凝土的制作方法主要包括以下几个步骤:4.1 准备工作首先需要准备好型钢和混凝土。
型钢可以选择不同形状和规格的型材,如H形钢、I形钢等。
混凝土应选择质量稳定、强度高的材料。
4.2 钢模具的制作根据设计要求和结构需求,制作相应形状和尺寸的钢模具。
4.3 钢筋的安装根据设计要求,在钢模具内安装好预先加工好的钢筋,确保钢筋的正确位置和间距。
4.4 混凝土的浇筑在钢模具内浇筑混凝土,确保混凝土充分填满模具,并且使用振动器进行振动,以排除空气和提高混凝土的密实度。
4.5 养护过程混凝土浇筑完成后,要进行养护,包括保持适宜的湿度和温度,以促进混凝土的硬化和强度的提升。
5. 应用领域型钢混凝土因其优异的性能特点,在建筑工程中具有广泛的应用。
以下为几个常见的应用领域:5.1 桥梁型钢混凝土可以用于桥梁的桥面板、桥墩和墩座等部位。
它可以增加桥梁的承载能力和抗震性能,提高桥梁的使用寿命。
5.2 楼房型钢混凝土可以用于楼房的楼板、柱、梁等部位。
型钢混凝土结构介绍一、型钢混凝土结构的构造型钢混凝土结构主要由型钢构件和混凝土构件组成。
型钢构件是承受荷载的主要受力构件,可以采用H型钢、工字钢、方管等。
型钢构件的连接方式有焊接、螺栓连接、粘结等,可以根据具体的工程需求进行选择。
混凝土构件主要用于提供刚性和抗压能力,一般采用预应力混凝土或钢筋混凝土。
混凝土与型钢的连接方式主要有粘结连接和预制连接两种。
二、型钢混凝土结构的优点1.强度高:型钢构件具有很高的抗拉强度和抗压强度,而混凝土具有很高的抗压强度,两者相互组合可以形成一种强度非常高的结构体系。
2.刚度大:型钢构件的横向抗弯刚度和纵向弯矩刚度都很大,混凝土构件的纵向抗弯刚度和纵向弯矩刚度也很大。
组合后的型钢混凝土结构具有较大的整体刚度,能够有效地抵抗外部荷载的作用。
3.稳定性好:型钢构件具有很好的抗侧扭和抗局部稳定的能力,能够有效地提高整体结构的稳定性。
4.施工方便:型钢构件和混凝土构件可以分别预制,在现场进行组合施工,具有较好的灵活性和适应性。
5.耐久性好:型钢和混凝土都具有较好的耐久性,能够抵抗各种外界环境的侵蚀和破坏。
三、型钢混凝土结构的应用1.高层建筑:型钢混凝土结构在高层建筑中得到了广泛应用。
其高强度和大刚度特点可以有效地抵抗风荷载和地震荷载的作用,提高建筑的安全性和稳定性。
2.大跨度结构:型钢混凝土结构适用于大跨度建筑,如体育场馆、展览馆、机场航站楼等。
它可以有效地减少整体结构的自重,提高结构的承载能力。
3.桥梁:型钢混凝土结构在桥梁领域的应用也非常广泛。
其轻巧的自重和高强度的特点使得桥梁具有较大的跨径和承载能力,同时可以提高桥梁的耐久性和抗震性能。
四、型钢混凝土结构的发展1.结构性能的研究:进一步研究型钢混凝土结构的力学性能和结构性能,提高其受力性能和稳定性。
2.施工技术的创新:进一步提高型钢混凝土结构的施工工艺和技术,提高施工效率和质量。
3.节能环保:进一步研究和应用型钢混凝土结构的节能环保特点,提高建筑的能源利用效率和环境保护水平。

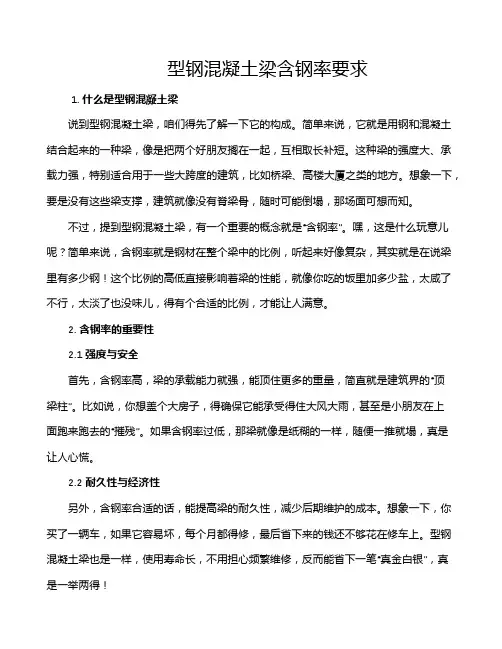

型钢混凝土梁含钢率要求1. 什么是型钢混凝土梁说到型钢混凝土梁,咱们得先了解一下它的构成。
简单来说,它就是用钢和混凝土结合起来的一种梁,像是把两个好朋友搁在一起,互相取长补短。
这种梁的强度大、承载力强,特别适合用于一些大跨度的建筑,比如桥梁、高楼大厦之类的地方。
想象一下,要是没有这些梁支撑,建筑就像没有脊梁骨,随时可能倒塌,那场面可想而知。
不过,提到型钢混凝土梁,有一个重要的概念就是“含钢率”。
嘿,这是什么玩意儿呢?简单来说,含钢率就是钢材在整个梁中的比例,听起来好像复杂,其实就是在说梁里有多少钢!这个比例的高低直接影响着梁的性能,就像你吃的饭里加多少盐,太咸了不行,太淡了也没味儿,得有个合适的比例,才能让人满意。
2. 含钢率的重要性2.1 强度与安全首先,含钢率高,梁的承载能力就强,能顶住更多的重量,简直就是建筑界的“顶梁柱”。
比如说,你想盖个大房子,得确保它能承受得住大风大雨,甚至是小朋友在上面跑来跑去的“摧残”。
如果含钢率过低,那梁就像是纸糊的一样,随便一推就塌,真是让人心慌。
2.2 耐久性与经济性另外,含钢率合适的话,能提高梁的耐久性,减少后期维护的成本。
想象一下,你买了一辆车,如果它容易坏,每个月都得修,最后省下来的钱还不够花在修车上。
型钢混凝土梁也是一样,使用寿命长,不用担心频繁维修,反而能省下一笔“真金白银”,真是一举两得!3. 含钢率的计算与标准3.1 计算方式那么,如何计算这个含钢率呢?其实不难,通常我们会用公式来算。
可以说是数学在建筑界的“光辉应用”!公式很简单,先算出钢材的重量,然后除以整个梁的重量,最后乘以100,就得到了含钢率。
看吧,这么简单的事情,不用害怕!3.2 标准要求当然,国家和行业也有一些标准和要求。
比如说,某些结构的含钢率不得低于多少,具体标准就得根据设计要求来。
你要是按部就班,照着标准来,基本上就不会出错。
别忘了,干这行的朋友们常说的:“细节决定成败”,所以可得小心为上。

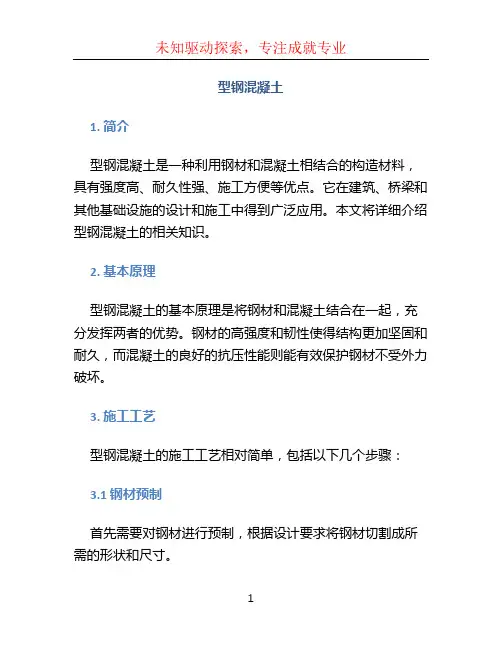

型钢混凝土1. 简介型钢混凝土是一种利用钢材和混凝土相结合的构造材料,具有强度高、耐久性强、施工方便等优点。
它在建筑、桥梁和其他基础设施的设计和施工中得到广泛应用。
本文将详细介绍型钢混凝土的相关知识。
2. 基本原理型钢混凝土的基本原理是将钢材和混凝土结合在一起,充分发挥两者的优势。
钢材的高强度和韧性使得结构更加坚固和耐久,而混凝土的良好的抗压性能则能有效保护钢材不受外力破坏。
3. 施工工艺型钢混凝土的施工工艺相对简单,包括以下几个步骤:3.1 钢材预制首先需要对钢材进行预制,根据设计要求将钢材切割成所需的形状和尺寸。
3.2 混凝土浇筑然后,在预制好的钢材周围搭建脚手架,将混凝土按照设计要求浇筑进去,并通过振动等方式保证混凝土完全充实。
3.3 固化和养护浇筑完成后,需要对混凝土进行固化和养护,通常需要经过一段时间的时间才能达到设计要求的强度。
4. 优势和应用领域型钢混凝土相比传统混凝土具有以下优势:•高强度:钢材的加入提高了结构的整体强度,使其能够承受更大的荷载。
•耐久性强:混凝土能够有效保护钢材不受腐蚀和氧化的影响,延长结构的使用寿命。
•施工方便:相对于传统的钢结构和混凝土结构,型钢混凝土施工更加简单、快速。
由于其诸多优势,型钢混凝土在以下领域得到广泛应用:•建筑结构:型钢混凝土常用于楼梯、梁柱和墙体等建筑结构的构造。
•桥梁工程:型钢混凝土可用于桥梁的支座、支撑和墩身等部位,提高了桥梁的强度和耐久性。
•基础设施:型钢混凝土可应用于隧道、地下室等基础设施的施工,为其提供更好的结构支撑。
5. 结论综上所述,型钢混凝土作为一种结构材料,在建筑和基础设施的设计与施工中具有重要的作用。
通过合理的施工工艺和有效的应用,型钢混凝土能够确保结构的强度和耐久性,为人们的生活和工作提供更安全、可靠的环境。

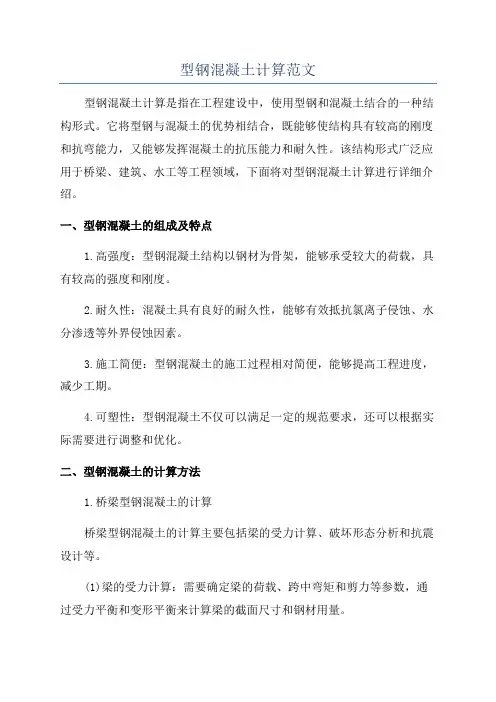

型钢混凝土计算范文型钢混凝土计算是指在工程建设中,使用型钢和混凝土结合的一种结构形式。
它将型钢与混凝土的优势相结合,既能够使结构具有较高的刚度和抗弯能力,又能够发挥混凝土的抗压能力和耐久性。
该结构形式广泛应用于桥梁、建筑、水工等工程领域,下面将对型钢混凝土计算进行详细介绍。
一、型钢混凝土的组成及特点1.高强度:型钢混凝土结构以钢材为骨架,能够承受较大的荷载,具有较高的强度和刚度。
2.耐久性:混凝土具有良好的耐久性,能够有效抵抗氯离子侵蚀、水分渗透等外界侵蚀因素。
3.施工简便:型钢混凝土的施工过程相对简便,能够提高工程进度,减少工期。
4.可塑性:型钢混凝土不仅可以满足一定的规范要求,还可以根据实际需要进行调整和优化。
二、型钢混凝土的计算方法1.桥梁型钢混凝土的计算桥梁型钢混凝土的计算主要包括梁的受力计算、破坏形态分析和抗震设计等。
(1)梁的受力计算:需要确定梁的荷载、跨中弯矩和剪力等参数,通过受力平衡和变形平衡来计算梁的截面尺寸和钢材用量。
(2)破坏形态分析:需要进行梁的破坏形态分析,确定梁的截面形态,以确保梁在荷载作用下不发生破坏。
(3)抗震设计:需要对梁进行抗震设计,确定梁的抗震等级和抗震措施,以提高梁的抗震性能。
2.建筑型钢混凝土的计算建筑型钢混凝土的计算主要包括柱、墙和楼板的受力计算和截面设计等。
(1)受力计算:需要确定柱、墙和楼板的荷载和力的作用点,通过受力平衡和变形平衡来计算构件的截面尺寸和钢材用量。
(2)截面设计:需要进行构件的截面设计,确定构件的截面形态,以满足构件的受力要求和强度要求。
(3)抗震设计:需要对建筑型钢混凝土进行抗震设计,确定结构的抗震等级和抗震措施,以提高结构的抗震性能。
三、型钢混凝土的计算原则1.根据结构要求确定型钢混凝土的设计荷载和工作状态。
2.根据结构的受力特点和荷载情况,确定型钢混凝土的受力计算方法和相应的计算参数。
3.根据型钢混凝土结构的特点,选择适当的截面形式和材料,确保结构的强度和稳定性。
] 型钢混凝土型钢混凝土(SteelReinforcedConcrete,以下简称SRC)结构是指在型钢周围布置钢筋,并浇筑混凝土的结构。
型钢分为实腹式和空腹式。
实腹式SRC构件具有较好的抗震性能,而空腹式SRC构件的抗震性能与普通混凝土(ReinforcedConcrete,以下简称RC)构件基本相同。
因此,目前在抗震结构中多采用实腹式SRC构件。
实腹式型钢可由钢板焊接拼制而成或直接采用轧制型钢。
SRC构件的内部型钢与外包混凝土形成整体、共同受力,其受力性能优于这两种结构的简单叠加。
与钢结构相比,SRC构件的外包混凝土可以防止钢构件的局部屈曲,并能提高钢构件的整体刚度,显著改善钢构件的平面扭转屈曲性能,使钢材的强度得以充分发挥。
此外,外包混凝土增加了结构的耐久性和耐火性。
与RC结构相比,由于配置了型钢,大大提高了构件的承载力,尤其是采用实腹型钢的SRC构件,其抗剪承载力有很大提高,并大大改善了受剪破坏时的脆性性质,提高了结构的抗震性能。
1国外的研究1.1欧美地区SRC结构的应用与研究20世纪初,欧美就开始对SRC柱进行了研究。
1908年Burr做了空腹式SRC柱的试验,发现混凝土的外壳能使柱的强度和刚度明显提高。
1923年加拿大开始做空腹式配钢的SRC 梁的试验。
在1989年的美国钢筋混凝土设计规范ACI2318中,将型钢视为等值的钢筋,然后再以RC结构的设计方法进行SRC构件设计,这种方法的优点在于对SRC结构设计时考虑了构件的“变形协调”和“内力平衡”,但没有考虑型钢材料本身的残余应力和初始位移。
在1993年的钢结构设计规范C2LRFD中,采用极限强度设计法来设计SRC结构,将RC部分转换为等值型钢,再以纯钢结构的设计方法进行组合结构设计,并考虑了残余应力和初始位移。
英国在理论分析资料的基础上,于1969年将建筑中的SRC柱列入英国钢结构规范BS449的第三部分,随后将桥梁中的SRC柱列入英国标准BS5400的第五部分。
一、型钢混凝土特点型钢混凝土结构亦称为劲性钢筋混凝土结构或包钢混凝土结构,是在型钢结构的外面包裹一层混凝土外壳形成的钢一混凝土组合结构。
型钢混凝土结构与其他结构形式相比,具有以下特点: 1、型钢混凝土构件比同样外形钢筋混凝土构件的承载能力高出一倍以上,因而可以减小构件截面尺寸,增加使用面积和降低层高。
对于高层建筑而言,其经济效益显着。
2、型钢在浇筑混凝土之前已形成钢结构,且具有较大的承载能力,能承受构件自重和施工荷载,因而无需设置支撑,可将模板直接悬挂在型钢上,这样可以降低模板费用,加快施工速度。
由于无需临时立柱,也为进行设备安装提供了可能。
同时,浇筑的型钢混凝土不必等待混凝土达到一定强度就可继续进行上层施工,可以缩短工期。
3、型钢混凝土结构与钢结构相比,耐火性能和耐久性能优异,同时由于外包混凝土参与工作,和型钢结构共同受力,因此还可节省钢材50%以上。
4、型钢混凝土尤其是实腹式型钢混凝土结构的延性比钢筋混凝土结构明显提高,因而具有良好的抗震性能。
二、型钢混凝土结构构造 1、型钢混凝土构件 型钢混凝土构件是采用型钢配以纵向钢筋和箍筋浇筑混凝土而成,其基本构件有型钢混凝土梁和柱。
型钢混凝土构件中的型钢分为实腹式和空腹式两类,实腹式型钢由轧制的型钢或钢板焊成,空腹式型钢由缀板或缀条连接角钢或槽钢组成。
实腹式型钢制作简便,承载能力大,空腹式型钢节省材料,但制作费用高。
2、梁柱节点构造 梁柱节点的基本要求是:内力传递明确,不产生局部应力集中现象,主筋布置不妨碍浇筑混凝土,型钢焊接方便。
在梁柱节点处柱的主筋一般在柱角上,这样可以避免穿过型钢梁的翼缘。
但柱的箍筋要穿过型钢梁的腹板,也可将柱的箍筋焊在型钢梁上。
梁的主筋一般要穿过型钢柱的腹板,如果穿孔削弱了型钢柱的强度,应采取补强措施。
图5-44为十字形实腹式型钢柱与H形型钢梁的节点透视图。
3、柱脚节点构造 (1)柱脚的型钢不埋入基础内部。
型钢混凝土结构介绍
型钢混凝土结构的主要组成部分是钢筋混凝土梁柱和型钢框架。
梁柱通常由钢筋混凝土构成,具有较高的强度和承载力,可承受大部分竖向荷载。
型钢框架则由型钢柱和梁组成,形状和尺寸多样,可以根据具体的工程需求进行设计和加工。
型钢混凝土结构的特点之一是具有较高的刚度和承载力。
钢材具有较高的强度和刚度,可以承受大部分水平荷载,而混凝土具有良好的抗压性能,能够承受大部分竖向荷载。
这种结构体系在地震和风荷载等外力作用下具有较好的抗震和抗风能力。
型钢混凝土结构还具有较好的施工性能和经济性。
钢筋混凝土的施工工艺相对简单,施工周期短,不受天气和环境条件的限制。
型钢框架的构件可以在工厂预制,减少现场加工的时间和成本。
此外,型钢混凝土结构还可以重复利用,减少浪费和环境影响。
型钢混凝土结构在建筑和工程领域有广泛的应用。
在高层建筑中,可以采用型钢混凝土框架结构,使建筑具有较高的承载能力和刚度。
在工业厂房和仓库中,可以采用型钢混凝土梁柱结构,具有较高的耐荷性能和施工效率。
在桥梁和地下结构中,型钢混凝土结构也被广泛应用,可以满足不同的设计要求和施工条件。
总之,型钢混凝土结构是一种具有较高刚度和承载力的结构体系,具有优秀的抗震和抗风能力,施工方便,经济性好。
它在各种建筑和工程项目中都有广泛的应用。
随着科技和工艺的不断发展,型钢混凝土结构将进一步发展和完善,为建筑和工程领域提供更多的解决方案和技术支持。
什么是型钢混凝土结构
什么是型钢混凝土结构
型钢混凝土(SteelReinforeedConcrete,简称SRC)结构是指在混凝土中主要配置型钢,并配有一定的横向箍筋及纵向受力钢筋的结构,是钢与混凝土组合结构的一种主要形式。
型钢混凝土结构在日本称为钢骨钢筋混凝土(铁骨铁筋,二,,u一})结构。
在欧美称为混凝土包钢结构(SteelEnc∞edConcrete)结构,在前苏联则被称为劲性钢筋混凝土结构。
根据不同的配钢形式,型钢混凝土结构可以分为实腹式配钢型钢混凝士和空腹式配钢型钢混凝土两大类。
目前在抗震结构中多采用实腹式配钢型钢混凝土构件,常用的实腹式型钢混凝土柱、梁、剪力墙和节点等构件典型截面形式
以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
1。
型钢混凝土梁含钢率引言型钢混凝土梁是一种由钢材和混凝土共同构成的结构梁,其在建筑工程中广泛应用。
其中,含钢率是衡量型钢混凝土梁质量的重要指标之一。
本文将全面、详细、完整且深入地探讨型钢混凝土梁含钢率的相关问题。
型钢混凝土梁的定义及特点型钢混凝土梁是一种由钢材和混凝土结合而成的梁。
相比于传统的钢筋混凝土梁,型钢混凝土梁具有以下特点: 1. 型钢混凝土梁的钢材部分由型钢组成,具有较高的强度和刚度,能够提供更好的受力性能。
2. 型钢混凝土梁的混凝土部分起到填充和保护钢材的作用,能够有效防止锈蚀和腐蚀。
3. 型钢混凝土梁的施工相对简单,能够降低施工成本和周期,提高工程效率。
型钢混凝土梁含钢率的定义及其重要性定义型钢混凝土梁含钢率指的是梁截面中钢材的重量占整个截面重量的比例。
重要性含钢率是评价型钢混凝土梁质量的重要指标之一。
合理的含钢率可以保证梁的强度、刚度和稳定性,提高整个结构的承载力和抗震性能。
影响型钢混凝土梁含钢率的因素1.建筑设计要求:根据结构所需的承载力和刚度,对型钢混凝土梁的含钢率进行规定。
2.施工工艺:不同的施工工艺会对梁的形状和截面尺寸产生影响,进而影响含钢率的设计。
3.材料选用:不同材料的特性和性能不同,会对型钢混凝土梁的含钢率有一定影响。
4.技术水平和经验:施工队伍的技术水平和经验会对型钢混凝土梁的含钢率设计和施工产生重要影响。
合理确定型钢混凝土梁的含钢率的方法根据实际工程需求和上述影响因素,可以采用以下方法合理确定型钢混凝土梁的含钢率: 1. 根据建筑设计要求和结构受力分析,确定梁的承载力和刚度,进而确定合理的含钢率。
2. 结合施工工艺和成本效益分析,确定适当的型钢混凝土梁截面形状和尺寸,以满足结构和经济的要求。
3. 根据可靠的材料试验数据和经验,选用适当的型钢和混凝土,以保证型钢混凝土梁的质量和性能。
4. 注重施工队伍的技术培训和管理,提高施工工艺水平和施工质量,确保型钢混凝土梁含钢率的设计和施工的准确性。
型钢混凝土结构介绍一、钢—混凝土组合结构概况(一)钢—混凝土组合结构的一般概念组合结构定义:组合结构的种类繁多,从广义上讲,组合结构是指两种或多种不同材料组成一个结构或构件而共同工作的结构(Composite Structure)。
钢—混凝土组合结构是继木结构、砌体结构、钢筋混凝土结构和钢结构之后发展兴起的第五大类结构。
从广义概念上看,钢筋混凝土结构就是具有代表性的组合结构的一种。
组合结构分类:组合结构通常是指钢—混凝土组合结构,其中钢又分为钢筋和型钢,混凝土可以是素混凝土也可以是钢筋混凝土。
国内外常用的钢—混凝土组合结构主要包括以下五大类:(1)压型钢板混凝土组合板;(2)钢—混凝土组合梁;(3)钢骨混凝土结构(也称为型钢混凝土结构或劲性混凝土结构);(4)钢管混凝土结构;(5)外包钢混凝土结构。
(二)钢—混凝土组合结构的发展概况钢—混凝土组合结构这门学科起源于本世纪初期。
于本世纪二十年代进行了一些基础性的研究。
到了五十年代已基本形成独立的学科体系。
至今组合结构在基础理论,应用技术等方面都有很大的发展。
目前钢—混凝土组合结构在高层建筑、桥梁工程等许多土木工程中得到广泛的应用,并取得了较好的经济效益。
在国外,钢—混凝土组合结构最初大量应用于土木工程旨在二次世界大战结束后,当时的欧洲急需恢复战争破坏的房屋和桥梁,工程师们采用了大量的钢—混凝土组合结构,加快了重建的速度,完成了大量的道路桥梁和房屋的重建工程。
1968年日本十胜冲地震以后,发现采用钢—混凝土组合结构修建的房屋,其抗震性能良好,于是钢—混凝土组合结构在日本的高层与超高层中得到迅速发展。
60年代以后世界上许多国家(包括英、美、日、苏、法、德)根据本国的试验研究成果及施工技术条件制定了相应的设计与施工技术规范。
1971年成立了由欧洲国际混凝土委员会(CES)、欧洲钢结构协会(ECCS)、国际预应力联合会(FIP)和国际桥梁及结构工程协会(IABSE)组成的组合结构委员会,多次组织了国际性的组合结构学术讨论会,并于1981年正式颁布了《组合结构》规范。
