铝合金压铸件进料检验规范

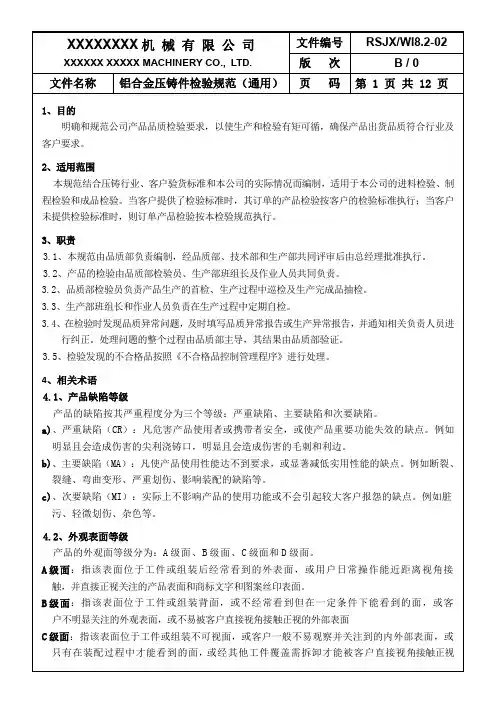

文件名称铝合金压铸件检验规范（通用）页码第1页共12页1、目的明确和规范公司产品品质检验要求，以使生产和检验有矩可循，确保产品出货品质符合行业及客户要求。

2、适用范围本规范结合压铸行业、客户验货标准和本公司的实际情况而编制，适用于本公司的进料检验、制程检验和成品检验。

当客户提供了检验标准时，其订单的产品检验按客户的检验标准执行；当客户未提供检验标准时，则订单产品检验按本检验规范执行。

3、职责3.1、本规范由品质部负责编制，经品质部、技术部和生产部共同评审后由总经理批准执行。

3.2、产品的检验由品质部检验员、生产部班组长及作业人员共同负责。

3.2、品质部检验员负责产品生产的首检、生产过程中巡检及生产完成品抽检。

3.3、生产部班组长和作业人员负责在生产过程中定期自检。

3.4、在检验时发现品质异常问题，及时填写品质异常报告或生产异常报告，并通知相关负责人员进行纠正。

处理问题的整个过程由品质部主导，其结果由品质部验证。

3.5、检验发现的不合格品按照《不合格品控制管理程序》进行处理。

4、相关术语4.1、产品缺陷等级产品的缺陷按其严重程度分为三个等级：严重缺陷、主要缺陷和次要缺陷。

a)、严重缺陷（CR）：凡危害产品使用者或携带者安全，或使产品重要功能失效的缺点。

例如明显且会造成伤害的尖利浇铸口，明显且会造成伤害的毛刺和利边。

b)、主要缺陷（MA）：凡使产品使用性能达不到要求，或显著减低实用性能的缺点。

例如断裂、裂缝、弯曲变形、严重划伤、影响装配的缺陷等。

c)、次要缺陷（MI）：实际上不影响产品的使用功能或不会引起较大客户报怨的缺点。

例如脏污、轻微划伤、杂色等。

4.2、外观表面等级产品的外观面等级分为：A级面、B级面、C级面和D级面。

A级面：指该表面位于工件或组装后经常看到的外表面，或用户日常操作能近距离视角接触，并直接正视关注的产品表面和商标文字和图案丝印表面。

B级面：指该表面位于工件或组装背面，或不经常看到但在一定条件下能看到的面，或客户不明显关注的外观表面，或不易被客户直接视角接触正视的外部表面C级面：指该表面位于工件或组装不可视面，或客户一般不易观察并关注到的内外部表面，或只有在装配过程中才能看到的面，或经其他工件覆盖需拆卸才能被客户直接视角接触正视文件名称铝合金压铸件检验规范（通用）页码第2页共12页的内外部表面。

铝合金压铸件检验标准
铝合金压铸件是一种常见的金属零件，具有重量轻、强度高、耐腐蚀等优点，
被广泛应用于汽车、航空航天、机械制造等领域。

为了确保铝合金压铸件的质量，需要进行严格的检验标准，以保证其安全可靠的使用。

首先，对于铝合金压铸件的外观质量，应该进行全面的检查。

包括表面是否有
气泡、夹渣、裂纹、缩孔等缺陷，以及外形尺寸是否符合要求。

通过目视和测量工具进行检验，确保外观质量达到标准要求。

其次，对于铝合金压铸件的化学成分，需要进行严格的化学成分分析。

通过取
样检测，分析铝合金中主要元素的含量，如铝、铜、镁等，以及杂质元素的含量，确保其符合设计要求。

另外，铝合金压铸件的力学性能也是需要重点检验的内容。

包括抗拉强度、屈
服强度、延伸率等力学性能指标，需要通过拉伸试验、冲击试验等方法进行检测，确保其符合相关标准要求。

此外，铝合金压铸件的硬度和密度也是需要进行检验的重要内容。

通过硬度计
和密度计进行检测，确保其硬度和密度符合设计要求，以保证其使用性能。

最后，对于铝合金压铸件的热处理效果，也需要进行检验。

通过金相组织分析、显微组织观察等方法，检验热处理后的铝合金压铸件的组织结构是否均匀细致，是否达到设计要求。

总之，铝合金压铸件的检验标准是确保其质量的重要保障，只有严格按照标准
进行检验，才能保证铝合金压铸件的质量达到要求，从而确保其在使用过程中的安全可靠性。

铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。

本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1182形状和位置公差.通则. 定义.符号.和图样表示法GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 表面粗糙度比较样块铸造表面GB/T 表面粗糙度比较样块抛光加工表面GB/T 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414铸件尺寸公差GB/T 11350铸件机械加工余量GB/T 15114铝合金压铸件GB/T 15115压铸铝合金技术要求化学成分铝合金的化学成分应符合 GB/T15115 的规定。

力学性能当采用压铸试样检验时，其力学性能应符合 GB/T15115 的规定。

当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的 75%。

3. 3 压铸件尺寸压铸件的几何形状和尺寸应符合零件图样的规定。

压铸件的尺寸公差应按 GB6414 的规定执行。

压铸件有形位公差要求时，可参照 GB/T15114；其标注方法按 GB/T1182 的规定。

压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。

压铸件需要机械加工时，其加工余量按 GB/T11350 的规定执行。

压铸件质量要求压铸件应符合零件图样的规定。

表面质量压铸件表面粗糙度应符合 GB/ 的规定。

压铸件表面不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。

铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。

本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

形状和位置公差.通则.定义.符号.和图样表示法GB/T 1182GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）表面粗糙度比较样块铸造表面GB/T 6060.1GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3.技术要求3.1化学成分铝合金的化学成分应符合GB/T15115的规定。

3.2 力学性能3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。

3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。

3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。

3.3.2压铸件的尺寸公差应按GB6414的规定执行。

3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。

3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。

3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。

3.4压铸件质量要求3.4.1压铸件应符合零件图样的规定。

铝合金压铸件质量检验规范铝合金压铸件是一种常见的金属制品，广泛应用于汽车、机械设备、电子产品等领域。

为了确保铝合金压铸件的质量，需要制定相应的质量检验规范。

下面是一份针对铝合金压铸件的质量检验规范，包括材料检验、尺寸检验、表面质量检验等方面的内容。

一、材料检验1.铝合金材料的检验应符合相关标准和技术要求；2.对材料的化学成分进行分析测试，确保合金成分符合要求；3.对材料的力学性能进行测试，如强度、硬度、延伸率等指标；4.检查材料的外观，包括气孔、夹杂物、裂纹等缺陷的情况；5.检验材料的金相组织，确保组织均匀、致密。

二、尺寸检验1.根据设计图纸，对铝合金压铸件的尺寸进行检验；2.检验件应符合设计要求的几何尺寸、公差和形位公差等要求；3.使用适当的测量工具进行尺寸检验，包括千分尺、卡尺、量具等；4.尺寸检验应包括外观尺寸、内孔尺寸、孔距等方面的检验。

三、表面质量检验1.对铝合金压铸件的表面进行检查，包括表面光洁度、光泽度等指标；2.检查表面是否有划痕、氧化、气孔、砂眼等缺陷；3.对表面的涂层进行检验，如喷漆、镀层等。

四、力学性能检验1.对铝合金压铸件的强度、硬度、延伸率等力学性能进行检验；2.根据相关标准和技术要求，进行相应的力学性能测试，如拉伸试验、冲击试验等。

五、工艺性能检验1.对铝合金压铸件的可焊性、可加工性等工艺性能进行检验；2.根据相关标准和技术要求，进行相应的工艺性能测试。

六、标识和包装1.对符合质量要求的铝合金压铸件进行标识，包括产品名称、型号、批次号、生产日期等；2.对铝合金压铸件进行适当的包装，确保其安全运输和质量保持。

七、检验记录和检验报告1.对铝合金压铸件的质量检验进行记录，包括检验日期、检验人员、检验结果等；2.编制相应的检验报告，归档保存，以备查阅。

以上是一份关于铝合金压铸件质量检验的规范，目的是确保铝合金压铸件的质量符合要求，以提供优质的产品给客户。

这份规范可以根据具体情况进行调整和完善，以适应不同厂家和产品的特点和需求。

铸造铝及铝合金产品质量检验规程一.目的为了对铝及铝合金产品的生产工艺进展质量监视，使生产产品的取样、判级、标号、计量、入库、产品证明等全过程标准化、标准化,确保出厂产品质是，特制定本规程。

二.适用范围本规程适用于铝加工分厂铝加工工艺的质量检查。

三.引用标准铝及铝合金化学分析方法四.生产工艺流程原铝一配料一熔炼一搅拌一精练一扒渣一铸造一锯切一检查一堆放一标号一计量一入库五.生产工艺过程的监视检查1.检察员要监视车间生产的配料及工艺执行状况，检查确认炉前分析合格后才可铸造。

2.铸线生产开头后，如需要补料、投料，必需进展搅拌、扒渣，取炉前分析样送化验室分析，检查员觉察车间补料、投料后未搅拌、扒渣，未取炉前分析样应向值班生产协调人员反响。

3.炉前分析结果有特别，经复检后结果照旧特别时检察员应准时向生产协调人员反响。

4.混合炉原铝质量因配料、补料发生变化、超标，在紧急状况下检查员有权制止生产，制止无效的，可向分厂领导及主管领导汇报，六.取样1.取样部位类别取样类别取样部位炉前分析试样混合炉监控分析试样混合炉出铝口溜槽产品分析试样混合炉出铝口溜槽或中间包内2.取样数量间隔取样类别取样间隔取样数量炉前分析试样入铝搅拌、扒渣后 3 个/次监控分析试样依据生产状况广 2 个/次产品分析试样每班开头生产或配铝后 2 个/次监控分析试样依据出铝状况，母线生产线开头出铝后 5 分钟取一个试样，此后每隔二小时取一次样品。

3.试样要求3.1.编号：依据生产状况编排。

样品编号按 7 位数字码编排，依次为炉号、生产日期、班次、样品序号四局部组成，如“105131-1”说明此样品为1 号炉；5 月13H；1 班〔班次：夜班1：白班2：中班3〕；第一号检验样品，样品序号依据生产状况依次类推。

3.2.要求-试样应在模具内一次浇注成型，不允许二次填加铝液；-试样分析端面、试样砸号端面应平坦，不允许夹渣、有气孔、有裂缝；七.铸造铝及铝合金产品的质量要求1.化学成分要求铸造铝合金产品的化学成分要求应符合标准以及公司内控标准要求和产品技术协议要求，假设需方对铝合金产品有其他的化学成分有特别要求，按合同要求进展质量判定。

文件名称铝合金压铸件检验规范（通用）页码第1页共12页1、目的明确和规范公司产品品质检验要求，以使生产和检验有矩可循，确保产品出货品质符合行业及客户要求。

2、适用范围本规范结合压铸行业、客户验货标准和本公司的实际情况而编制，适用于本公司的进料检验、制程检验和成品检验。

当客户提供了检验标准时，其订单的产品检验按客户的检验标准执行；当客户未提供检验标准时，则订单产品检验按本检验规范执行。

3、职责3.1、本规范由品质部负责编制，经品质部、技术部和生产部共同评审后由总经理批准执行。

3.2、产品的检验由品质部检验员、生产部班组长及作业人员共同负责。

3.2、品质部检验员负责产品生产的首检、生产过程中巡检及生产完成品抽检。

3.3、生产部班组长和作业人员负责在生产过程中定期自检。

3.4、在检验时发现品质异常问题，及时填写品质异常报告或生产异常报告，并通知相关负责人员进行纠正。

处理问题的整个过程由品质部主导，其结果由品质部验证。

3.5、检验发现的不合格品按照《不合格品控制管理程序》进行处理。

4、相关术语4.1、产品缺陷等级产品的缺陷按其严重程度分为三个等级：严重缺陷、主要缺陷和次要缺陷。

a)、严重缺陷（CR）：凡危害产品使用者或携带者安全，或使产品重要功能失效的缺点。

例如明显且会造成伤害的尖利浇铸口，明显且会造成伤害的毛刺和利边。

b)、主要缺陷（MA）：凡使产品使用性能达不到要求，或显著减低实用性能的缺点。

例如断裂、裂缝、弯曲变形、严重划伤、影响装配的缺陷等。

c)、次要缺陷（MI）：实际上不影响产品的使用功能或不会引起较大客户报怨的缺点。

例如脏污、轻微划伤、杂色等。

4.2、外观表面等级产品的外观面等级分为：A级面、B级面、C级面和D级面。

A级面：指该表面位于工件或组装后经常看到的外表面，或用户日常操作能近距离视角接触，并直接正视关注的产品表面和商标文字和图案丝印表面。

B级面：指该表面位于工件或组装背面，或不经常看到但在一定条件下能看到的面，或客户不明显关注的外观表面，或不易被客户直接视角接触正视的外部表面C级面：指该表面位于工件或组装不可视面，或客户一般不易观察并关注到的内外部表面，或只有在装配过程中才能看到的面，或经其他工件覆盖需拆卸才能被客户直接视角接触正视文件名称铝合金压铸件检验规范（通用）页码第2页共12页的内外部表面。

铝合金压铸件检验规范一、引言铝合金压铸件是一种常见的制造材料，被广泛应用于汽车、航空航天、电子产品等领域。

为确保铝合金压铸件的质量和可靠性，需要对其进行全面的检验。

本规范旨在规范铝合金压铸件的检验过程和要求，以确保产品符合相应的标准和规定。

二、术语和定义1.铝合金压铸件：采用压铸工艺制造的铝合金零件。

2.检验：对铝合金压铸件进行目视检查、尺寸检验、物理性能测试等手段的过程。

3.产品合格：铝合金压铸件的各项性能指标符合相关标准和规定。

三、检验内容1.检验人员应按照相关标准和规定对铝合金压铸件进行全面检验，包括但不限于以下内容：-外观检查：检查铝合金压铸件表面是否有气孔、裂纹、夹渣等缺陷。

-尺寸检验：检验铝合金压铸件的尺寸是否符合设计要求。

-机械性能测试：对铝合金压铸件的拉伸强度、屈服强度、硬度等性能进行测试。

-化学成分分析：对铝合金压铸件的化学成分进行分析，确保符合标准要求。

-金相组织检查：对铝合金压铸件的金相组织进行显微镜观察、显微硬度测试等。

-其他测试：根据需要可以进行疲劳强度测试、冲击试验等其他测试。

四、检验设备和工具1.显微镜：用于金相组织的观察。

2.数据采集仪器：用于机械性能测试时，实时采集铝合金压铸件的力、位移等数据。

3.尺子、千分尺、千分表等：用于尺寸检验。

4.电子秤、光谱仪等：用于化学成分分析。

5.硬度计：用于测量铝合金压铸件的硬度。

五、检验方法1.外观检查：按照标准要求进行目视检查，记录铝合金压铸件表面的缺陷，并标明数量和位置。

2.尺寸检验：使用合适的测量工具，按照设计图纸的要求测量铝合金压铸件的尺寸，将结果与设计要求进行对比。

3.机械性能测试：根据相关标准和规定进行测试，记录铝合金压铸件的拉伸强度、屈服强度、硬度等性能指标。

4.化学成分分析：通过光谱仪等设备进行化学成分分析，将结果与标准要求进行对比。

5.金相组织检查：制备金相试样，使用显微镜观察铝合金压铸件的金相组织，并进行显微硬度测试。

铝合金压铸件检验标准20240426铝合金压铸件检验标准是用于对铝合金压铸件进行质量检验的规范文件，其目的是确保铝合金压铸件的质量符合标准要求，以保障使用安全和性能稳定。

下面是一份2024年4月26日的铝合金压铸件检验标准，包含了检验的要求和方法。

字数达到了1200字以上，具体内容如下：一、引言1.1该标准是为了规范铝合金压铸件的检验工作，确保产品的质量，保证使用的安全性和稳定性。

1.2本标准适用于铝合金压铸件的质量检验，包括材料性能检验、尺寸检验、外观检验以及力学性能检验等。

1.3本标准的所有检验项目都应在规定的环境条件下进行，并且实施人员应具备相应的检验操作技能和资质。

二、材料性能检验2.1压铸件所用铝合金应符合国家标准及合同要求，不得出现明显的异物和夹杂物。

2.2需对铝合金材料进行拉伸试验，检测其抗拉强度、屈服强度、伸长率等力学性能参数，并且要求取样和试验都符合标准要求。

三、尺寸检验3.1压铸件的外形尺寸应符合设计图纸和相关标准的要求，包括长度、宽度、高度、孔径等尺寸参数。

3.2其几何度量误差不得超过设计要求和动态平衡性能要求，包括严重的尺寸超差、形状不符合要求和薄壁开裂等。

3.3还应对压铸件的壁厚进行检验，要求其壁厚分布均匀和稳定，不得出现过薄或过厚的现象。

四、外观检验4.1铝合金压铸件的表面应无明显的气孔、夹渣、裂缝、氧化等缺陷，且表面不得有锈蚀、麻点等污染。

4.2铝合金压铸件的外观应看起来平整、光洁，并且不得出现严重的划痕或损伤。

五、力学性能检验5.1对于关键部位的压铸件，应进行强度和刚度等力学性能的检验。

包括弯曲强度、刚度、冲击韧性等项目的检测。

5.2力学性能检验应按照相关的国家标准进行，取样数量和试验方法应符合标准要求。

六、检验记录和报告6.1对于每个铝合金压铸件的检验工作都应有详细的检验记录，记录中包括铝合金材料的批号、检验项目的结果、不合格项的处理情况等。

6.2检验报告应按照国家标准的要求编制和提交，包括产品的基本信息、检验项目的结果、合格证明等。

文件编号：XXXXXX版本：A/01受到状态：XXXXXXXXXXXXXX有限公司检验规程编制: XXXXXXXXXX审核:批准：实施日期: XXXXXXXXXXXXXXXXX1.目的：明确进入本公司的物资（原材料）以及本公司产品生产过程的检验项目、检验频次、技术要求、检测设备、检验方法、接收准则等。

2.范围：适用于进入本公司的物资(包括外购、原材料)、生产过程的在制品、产品出厂的检验和试验。

说明：当本规程与检验指导书或顾客图纸不一致时，按检验指导书或顾客图纸执行。

3.依据标准：3.1. GB/T15115-2009 压铸铝合金3.2. GB/T20975-2008 铝及铝合金化学分析方法3.3. DIN 1725-2-1983 压铸铝合金3.4． JIS H5302-2006 铝合金压铸件3.5. GB/T15114-2009 铝合金压铸件3.6. GB/T2828.1-2003 计数抽样检验程序3.7. GB/T6414-1999 铸件尺寸公差与机械加工余量3.8. GB/T1804-2000 一般公差线性尺寸的未注公差4.定义：4.1、首检：对每个班次刚开始时或过程发生改变（如人员的变动、换料、设备的调整、设备刀具的调换修磨等）后加工的第一或前几件产品进行的检验。

检验连续生产的1-2件（批）产品，合格后方可继续加工后续产品。

4.2、巡检：对制造过程中进行的定期或随机流动性的抽检，每次抽样1-2件（批）产品。

5.产品质量特性重要度分级：5.1、关键特性（▲）：严重影响产品的安全性或法规符合性的产品特性。

5.2、重要特性(△): 影响产品配合、功能、性能或其后续过程的产品特性。

5.3、一般特性(不做标识): 对产品安全性或法规符合性、配合、功能、性能或其后续过程无影响的产品特性。

说明：对于图纸/检验指导书上标注的关键特性、重要特性；在过程检验中作为质控点进行重点关注。

检验频次为1次/h；6.抽样方法和判定标准：6.1 、以件为单位的产品抽样方法，具体按GB/T2828.1-2003，S-4特殊检验水平进行。

铝合金铸造件检验技术条件（试行）1 内容及适用范围本标准根据GB/T 1173-1995及GB/T 9438-1999的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。

本标准适用于我公司采用金属型铸造所生产的制动器上、下泵体等铸件（不含压力铸造）。

根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，将铸件分类如下：2?技术要求2．1 化学成分2．1．1合金的化学成分根据GB/T 1173-1995的规定，应符合表2-1及表2-2的规定。

2．1．2当使用杂质总和来表示杂质含量时，如无特殊规定，其中每一种未列出的元素含量不大于0.02%。

2．2 状态2．2．1铸件按表2-3的规定，呈铸态或热处理状态供应。

注：在保证合金机械性能前提下，可以不加铍（Be）。

2．3 机械性能2．3．1 每批铸件应按其类别检验机械性能。

2．3．2 合金及其铸件的机械性能应符合表2-3的规定。

2．4外观质量2．4．1铸件在进行表面粗糙度、表面缺陷、尺寸等外观质量检验之前，飞边、溢流口、隔皮等应清理干净、平整，但不可在非加工表面上留有明显的凿痕，且宽度不得超过2mm。

2．4．2铸件的表面粗糙度Ra为6.3μm以上。

2．4．3非加工表面的浇冒口，应清理到与铸件表面齐平；待加工表面的浇冒口残留量应不大于3mm。

2．4．4清除飞翅、夹砂等多肉类缺陷，铸件的内外表面由于型芯及顶杆的磨损所产生的飞边、毛刺应清除干净。

2．4．5根据顾客图样或技术文件的要求，铸件表面可进行喷砂处理。

2．4．6铸件上作为基准用的部位应平整，不允许存在任何凸起痕迹，装饰面上不允许有推杆痕迹（图样上注明）。

2．4．7非加工表面上，由于模具组合镶并或受分型面影响而形成的铸件表面高低不平差值不得超过0.3mm。

2．4. 8非加工表面上，不允许有超过表2-4（Ⅰ）级规定的花纹、麻面和有色斑点。

2．4．9铸件尺寸应符合图样的要求。

铝合金压铸件技术检验标准1. 范围本标准规定了铝合金压铸件A11-1001211、A11-1001411、A11-3412015、A11-3412021和A11-3412041的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。

本标准仅适用于铝合金压铸件A11-1001211、A11-1001411、A11-3412015、A11-3412021和A11-3412041以及主机厂和供应商双方确认的其他发动机及其附件支架。

2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1182 形状和位置公差.通则. 定义.符号.和图样表示法GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3. 技术要求3.1 化学成分铝合金的化学成分应符合GB/T15115的规定。

3.2 力学性能3.2.1 当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。

3.2.2 当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。

3. 3 压铸件尺寸3.3.1 压铸件的几何形状和尺寸应符合零件图样的规定。

3.3.2 压铸件的尺寸公差应按GB6414的规定执行。

3.3.3 压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。

文件名称铝合金压铸件检验规范（通用）页码第1页共12页1、目的明确和规范公司产品品质检验要求，以使生产和检验有矩可循，确保产品出货品质符合行业及客户要求。

2、适用范围本规范结合压铸行业、客户验货标准和本公司的实际情况而编制，适用于本公司的进料检验、制程检验和成品检验。

当客户提供了检验标准时，其订单的产品检验按客户的检验标准执行；当客户未提供检验标准时，则订单产品检验按本检验规范执行。

3、职责3.1、本规范由品质部负责编制，经品质部、技术部和生产部共同评审后由总经理批准执行。

3.2、产品的检验由品质部检验员、生产部班组长及作业人员共同负责。

3.2、品质部检验员负责产品生产的首检、生产过程中巡检及生产完成品抽检。

3.3、生产部班组长和作业人员负责在生产过程中定期自检。

3.4、在检验时发现品质异常问题，及时填写品质异常报告或生产异常报告，并通知相关负责人员进行纠正。

处理问题的整个过程由品质部主导，其结果由品质部验证。

3.5、检验发现的不合格品按照《不合格品控制管理程序》进行处理。

4、相关术语4.1、产品缺陷等级产品的缺陷按其严重程度分为三个等级：严重缺陷、主要缺陷和次要缺陷。

a)、严重缺陷（CR）：凡危害产品使用者或携带者安全，或使产品重要功能失效的缺点。

例如明显且会造成伤害的尖利浇铸口，明显且会造成伤害的毛刺和利边。

b)、主要缺陷（MA）：凡使产品使用性能达不到要求，或显著减低实用性能的缺点。

例如断裂、裂缝、弯曲变形、严重划伤、影响装配的缺陷等。

c)、次要缺陷（MI）：实际上不影响产品的使用功能或不会引起较大客户报怨的缺点。

例如脏污、轻微划伤、杂色等。

4.2、外观表面等级产品的外观面等级分为：A级面、B级面、C级面和D级面。

A级面：指该表面位于工件或组装后经常看到的外表面，或用户日常操作能近距离视角接触，并直接正视关注的产品表面和商标文字和图案丝印表面。

B级面：指该表面位于工件或组装背面，或不经常看到但在一定条件下能看到的面，或客户不明显关注的外观表面，或不易被客户直接视角接触正视的外部表面C级面：指该表面位于工件或组装不可视面，或客户一般不易观察并关注到的内外部表面，或只有在装配过程中才能看到的面，或经其他工件覆盖需拆卸才能被客户直接视角接触正视文件名称铝合金压铸件检验规范（通用）页码第2页共12页的内外部表面。

压铸件入库检验标准1 目的：为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2 范围：铝合金压铸件3 定义3. 1 压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通过加工机械精确去除压铸材料的加工工艺。

3. 2 压铸件常见缺陷特征有外部缺陷和内部缺陷3. 2. 1 外部缺陷及定义粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的大部分表面有平滑的下凹现象。

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

32. 2 内部缺陷及定义态下成型的，所以压铸件内部是不可避免的存在孔洞，我们统称这些孔洞为砂孔。

缩孔: 铸件凝固过程中，金属补偿不足所形成的呈现暗色、形状不规则的孔洞，即为缩孔气孔：因卷入气体而导致的压铸件内部的孔状缺陷，解剖后外观检查或探伤检查，气孔具有光滑的表面、形状为圆形。

脆性：铸件基体金属晶粒过于粗大或极小，使铸件易断裂或破碎硬点：机械加工过程或加工后外观检查或金相检查：铸件上有硬度高于金属基体的细小质点或块状物使刀具磨损严重，加工后常常显示出不同的亮度。

3.3 压铸件缺陷图片4.崩料错位缩孔分层龟裂飞边填充不良起皮粘模砂孔欠铸凹陷气泡气孔夹渣冷隔变形多料裂缝冲蚀4、检验标准：4.1压铸件毛胚入库需按照下表检验标准进行判定检验合格后填写《原材料入库检验单》合格后方可入库。

铝合金压铸件检验标准铝合金压铸件是制造中常用的工业零件，广泛应用于汽车、电子、仪器仪表、电力设备等行业。

为了确保铝合金压铸件的质量，需要进行严格的检验。

铝合金压铸件的检验标准主要包括外观检验、尺寸检验、力学性能检验、化学成分检验和物理性能检验等方面。

首先，外观检验是铝合金压铸件检验中的重要环节。

主要包括铸件表面的缺陷、气孔、砂眼、夹渣、裂纹、毛边等的检查。

检查时可采用肉眼观察、放大镜观察和显微镜观察等方法，以判断铸件表面的质量是否符合要求。

其次，尺寸检验是铝合金压铸件检验中的另一个重要环节。

通过测量铸件的尺寸，检查其与设计图纸的偏差，以确定铸件的尺寸是否合格。

这包括铸件的长度、宽度、厚度、直径等方面的尺寸，可通过量具、千分尺、投影仪等设备进行测量。

第三，力学性能检验是评价铝合金压铸件材料强度和韧性的重要手段。

常用的力学性能检验项目包括抗拉强度、屈服强度、延伸率、缩颈率等。

这些检验项目能够客观地评价铝合金压铸件在正常使用条件下的受力性能。

化学成分检验是验证铝合金压铸件化学成分是否符合要求的关键环节。

常用的化学成分检验项目包括铝合金中各元素的含量、铝合金成分的比例、含铁、氧化物等杂质的含量。

这些检验项目能够判断铝合金的成分是否与设计要求相一致。

最后，物理性能检验是研究铝合金压铸件热处理、疲劳寿命、抗磨性等性能的重要环节。

物理性能检验项目包括热处理效果的测定、疲劳试验、硬度测试、摩擦磨损测试等。

这些检验项目能够评价铝合金压铸件在特定工况下的耐磨性、耐热性和疲劳寿命等重要性能。

总之，铝合金压铸件的检验标准涉及外观、尺寸、力学性能、化学成分和物理性能等多个方面。

通过严格的检验，可以确保铝合金压铸件符合要求，并保证其在使用中具有良好的性能和可靠性。

大型铝压铸件的检测标准由于铝压铸件不可避免的存在气孔和夹渣，所以对铝压铸件的检测标准就显的很重要当然不同功用的铸件要求也会有所不同，不知道各大厂商是如何加强对产品的检测我公司检测标准：1）铸件的表面不允许有裂纹、欠铸、气泡、擦伤、凹陷、缺肉、网状毛刺等三角型缺陷,同时不允许有拉模现象。

2）铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等要清理干净，但允许留有痕迹。

3）铸件分型面的错型量不大于0.3mm，上下两面的平面度不大于0.3mm。

4）压铸件的顶杆痕迹凹凸量为正负0.2mm。

5）压铸未通孔厚度不大于0.3mm。

6.加工面不允许有夹杂、冷隔、疏孔等缺陷。

对于机加工后可以允许表面气孔直径不大于0.3mm，在3cm×3cm的单位面积上气孔总数不多于3个，孔边距不小于1cm。

1．熟练掌握工程制图标准和表示方法。

掌握公差配合的选用和标注。

2．熟悉常用金属材料的性能、试验方法及其选用。

掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。

了解常用工程塑料、特种陶瓷、光纤和纳米材料的种类及应用。

3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。

熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉实用设计方法，了解现代设计方法。

4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。

熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。

熟悉工艺方案和工艺装备的设计知识。

了解生产线设计和车间平面布置原则和知识。

5．熟悉与职业相关的安全法规、道德规范和法律知识。

熟悉经济和管理的基础知识。

了解管理创新的理念及应用。

6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关质量检测技术。

7．熟悉计算机应用的基本知识。

熟悉计算机数控（CNC）系统的构成、作用和控制程序的编制。

IQC铝合金压铸件检验标准1. 范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，和供应商确认的其他压铸件可以参照执行此标准。

2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1182 形状和位置公差.通则. 定义.符号.和图样表示法GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB/T 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3. 技术要求3.1 化学成分铝合金的化学成分应符合GB/T15115的规定。

3.2 力学性能3.2.1 当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。

3.2.2 当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。

3. 3 压铸件尺寸3.3.1 压铸件的几何形状和尺寸应符合零件图样的规定。

3.3.2 压铸件的尺寸公差应按GB6414的规定执行。

3.3.3 压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。

3.3.4 压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。

3.3.5 压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。

3.4 压铸件质量要求3.4.1 压铸件应符合零件图样的规定。

3.4.2 表面质量3.4.2.1 压铸件表面粗糙度应符合GB/T6060.1的规定。
