液压电梯安装工程施工方案本篇适用于额定载重量5000kg及以下、额定速度1.0m/s及以下各类液压电梯安装工程。
样板架安装一、设备和材料要求1样板木应选用无节不易变形、经过烘干处理的木材，并且应四面刨光、平直方正，其横断面尺寸如下表1所示。
当提升高度增高，木材厚度应相应增大，或采用角钢制作。
样板木横断面要求注：表内数字为样板木加工后的净尺寸。
2加工横断面不小于100mm×100mm的木方（架设样板），角钢，M16膨胀螺栓，U形卡钉，钉子，φ0.4～lmm钢丝，20～22＃铅丝，8＃铅丝等。
二、主要机具主要机具包括：电锤、榔头、鉴子、扳子、水平尺、直角尺、钢板尺、钢卷尺、线坠、木工锯、墨斗、铅笔等。
三、作业条件(一)井道内脚手架搭设完毕。
井道内脚手架只准使用钢管搭设，搭设标准必须按安装单位提出的使用要求，遵照扣件式钢管脚手架有关规定搭设。
(二)脚手架立管最高点位于井道顶板下1.5～1.7m处为宜，以便稳放样板（见图2)。
(三)脚手架排管档距以1.4～1.7m为宜，为便于安装作业，每层厅门牛腿下面200～400mm处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少铺2/3面积的脚手板，板厚不应小于50mm,板与板之间应铺满铺严，如有空隙应不大于50mm，以防踏空或大工具坠落，所留的上人孔要相互错开，留孔一侧要搭设一道护身栏杆，以减小坠落危险（见图a）。
(四)脚手板两端探出排管150～200mm,用8＃铅丝将其与排管绑牢（见图b）。
(五)脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、油缸、油缸导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用，不能影响部件组装工作（见图5）。
图 2（a） (b)(六)为防止脚手架摇摆，应在每51n（或每3层脚手板）的间隔与墙壁进行抵住支撑，在脚手架的顶部也应与墙壁支撑。
图 5(七)脚手架搭设完后，必须经搭设、使用单位的施工技术、安全负责人共同验收，合格后签字，方准交付使用。
电梯安装改造大修工程施工方案编制规范目录前言 (Ⅱ)1 范围 (1)2 术语和定义 (1)3 编制要求 (2)4 内容要素 (2)4.1 编制依据 (2)4.2 工程概况 (3)4.3 施工规划 (3)4.4 施工准备 (3)4.5 施工方法 (5)4.6 质量检验 (5)4.7 安全管理 (6)前言施工方案是保证施工质量、保障施工安全、确保施工进度、控制施工成本、指导施工工艺具体实施的技术性文件。
鉴于目前电梯施工方案内容形式各异，编制质量参差不齐，为规范施工方案的编制形式和内容，特制定本指导性技术文件。
本指导性技术文件由深圳市质量技术监督局提出并归口。
本指导性技术文件主要起草单位：深圳市质量技术监督局特种设备安全监察处、深圳市特种设备安全检验研究院、深圳市特种设备行业协会。
本指导性技术文件主要起草人：程学源、刘玉歆、梁广炽、刘佳、汪青根、刘锡奎、林铄众、庄小雄、王定成。
本指导性技术文件为首次发布。
电梯安装改造大修工程施工方案编制规范1 范围1.1 本指导性技术文件规定了电梯安装改造大修工程施工方案编制要求和内容要素。
1.2 本指导性技术文件适用于曳引式电梯（含杂物电梯）、液压电梯、自动扶梯、自动人行道等安装、改造、大修工程施工方案的编制。
1.3 编制单位可在本规范基础上结合工程实际增加相应内容。
2 术语和定义下列术语和定义适用于本标准。
2.1电梯安装工程在建筑物或构架内将具有产品质量合格证明的电梯产品装配成整机至交付使用的施工过程。
包括吊装、安装、调试、检验、移交等过程。
2.2指按照国务院特种设备监督管理部门关于电梯施工类别划分的规定，对已在政府部门注册的电梯进行更新、调整部件或者改变主要参数的施工过程。
2.3施工方案指以电梯安装、改造、大修工程为对象进行施工方法分析，并对施工过程中所需人员、材料、设备、工艺进行详细部署，从而保证质量并实现安全文明施工的具体文件。
2.4电梯施工单位在工地或者使用现场进行电梯安装、改造、大修工程施工的单位。
电梯加装方案1. 简介随着城市人口增长和楼房高度不断增加，电梯作为现代社会不可或缺的交通工具，起到了连接楼层、提升楼层使用效率的重要作用。
然而，在一些老旧建筑中，由于历史原因或设计不合理，没有预留电梯井道或者电梯设备，这给居民的日常生活带来了极大不便。
本文将介绍一种电梯加装方案，通过改造和加装电梯设备，为老旧建筑增加电梯，提升楼层交通效率。
2. 加装电梯的需求分析2.1 生活便利性在老旧建筑中，由于楼层高度增加，使用楼梯上下楼变得非常不便。
特别是对于一些老年人、残障人士以及搬运重物的人来说，更是面临较大的困扰。
因此，加装电梯可以大大提升住户的生活品质。
2.2 提升物业价值随着城市发展，改造老旧建筑成为优质住宅的趋势。
而加装电梯是一个重要的改造项目，可以增加楼盘的竞争力和物业价值。
对于开发商来说，加装电梯也是一种良好的投资回报。
2.3 遵循政策规定近年来，许多城市出台了加装电梯的政策规定，鼓励老旧建筑加装电梯设备。
因此，加装电梯也是符合政策要求的行为。
3. 加装电梯的技术方案3.1 预先调研在进行电梯加装之前，需要对建筑进行全面的调研和评估。
主要包括楼层结构、电梯井道是否预留、电力设备是否满足要求等。
通过对现有情况的分析，可以制定出合理的加装电梯方案。
3.2 选择合适的电梯设备根据调研结果，选择合适的电梯设备进行加装。
一般有两种主要类型的电梯设备可供选择：•液压电梯：适用于低层楼房，电梯井道不需要太高。
液压电梯在安装和维护方面相对简单，但在能耗和速度方面相对低一些。
•曳引驱动电梯：适用于高楼层建筑，需要较高的电梯井道。
曳引驱动电梯在能耗和速度方面更优秀，但安装和维护相对复杂。
3.3 结构改造在加装电梯的过程中，可能需要进行一些楼层结构的改造。
例如，打开楼梯间的墙壁，增加电梯井道的高度，增加电梯进出口的空间等。
这些改造工程需要严格按照相关规范进行，确保结构的安全和稳定。
3.4 电力设备升级加装电梯需要增加额外的电力负荷，因此需要对原有的电力设备进行升级。
一、工程概况1.1 项目名称：液压电梯安装工程1.2 项目地点：XX市XX小区1.3 项目建设单位：XX房地产开发有限公司1.4 项目施工单位：XX电梯安装有限公司二、施工依据2.1 国家有关电梯安装、验收的相关规范和标准2.2 设计单位提供的液压电梯设计图纸和设备清单2.3 施工单位编制的液压电梯安装施工方案2.4 甲方提供的施工场地和条件三、施工准备3.1 施工人员：组织专业技术人员和施工队伍，对施工人员进行技术培训和安全教育。
3.2 施工材料：按照设计图纸和设备清单准备液压电梯安装所需的各种材料，确保材料质量合格。
3.3 施工设备：准备液压电梯安装所需的施工设备，如吊车、卷扬机、水平仪、激光测距仪等。
3.4 施工方案：编制液压电梯安装施工方案，明确施工工艺、施工步骤、质量要求和安全措施。
四、施工方法4.1 施工工艺：液压电梯安装采用现场组装、调试、试运行的方法进行。
4.2 施工步骤：（1）施工准备：检查施工现场，确保场地平整、道路畅通，满足施工要求。
（2）设备进场：将液压电梯设备运至施工现场，按照设计图纸进行摆放。
（3）底坑施工：根据设计图纸和设备尺寸，开挖底坑，确保底坑尺寸和深度符合要求。
（4）井道施工：按照设计图纸和设备尺寸，制作井道，确保井道尺寸和垂直度符合要求。
（5）设备安装：将液压电梯设备安装到位，进行初步调试。
（6）电气安装：按照设计图纸和设备清单，进行电气线路的敷设和接线。
（7）调试与试运行：对液压电梯进行调试，确保电梯运行平稳、可靠。
（8）验收：完成液压电梯安装后，进行验收，确保电梯质量符合要求。
五、质量要求5.1 液压电梯安装工程必须严格按照设计图纸和规范要求进行施工。
5.2 施工过程中，对关键工序和隐蔽工程进行严格的质量控制。
5.3 电梯设备安装完成后，进行调试和试运行，确保电梯运行平稳、可靠。
六、安全措施6.1 施工现场设置安全警示标志，提醒施工人员注意安全。
6.2 施工人员必须佩戴安全帽、安全带等个人防护用品。
电梯安装施工组织设计方案（自动扶梯、自动人行道）用户名称：施工地址：方案编制人：年月日方案审批人：年月日项目负责人：年月日-------------------------------------------------------------------**电梯股份有限公司说明本施工方案根据双方签订的《安装合同》约定项目及要求，引用如下相关标准制定：1：电梯制造与安装安全规范：GB7588-2003 ;2：电梯工程施工质量验收规范：GB50310-2002 ;3：电梯监督检验和定期检验规则(液压电梯）：SGT7004-2012 ;4：自动扶梯和自动人行道制造与安装安全规范：GB16899-2011 ;5：电梯监督检验和定期检验规则(消防员电梯）：TSGT7002-2011 ;6：电梯监督检验和定期检验规则(曳引与强制驱动电梯）：TSGT7001-2009 ;7：杂物电梯制造与安装安全规范：GB25194-2010 ；8：家用电梯制造与安装安全规范：GB/T21739-2008 .目录目录 (3)一、工程概况…………………………………………………………4～5二、施工组织管理及施工设备计划 (5)三、现场安全及文明施工措施……………………………………… 5～6四、对工期的保证措施………………………………………………6～7五、施工各阶段用户及相关施工队配合的要求 (7)六、施工技术标准，质量检验标准及工程质量保证措施………… 7～8七、主要施工方法、计划和流程…………………………………… 8～11八、运输、吊装、搭棚计划……………………………………… 12～13九、自动扶梯、人行道调试、检验作业流程…………………… 13～14十、供需双方约定事项备忘录 (15)十一、现场施工管理及作业人员情况明细表 (16)十二、安装施工进度计划（扶梯/人行道） (17)一、工程概况1、本工程共有自动扶梯（人行道）台（见下表），□安装、□改造、□维修工程全部由 **电梯股份有限公司2、对此工程我司将投入一定的工程管理人员（负责工程协调，工程技术及施工质量、施工现场安全管理等工作），保证工程的施工质量及工期。

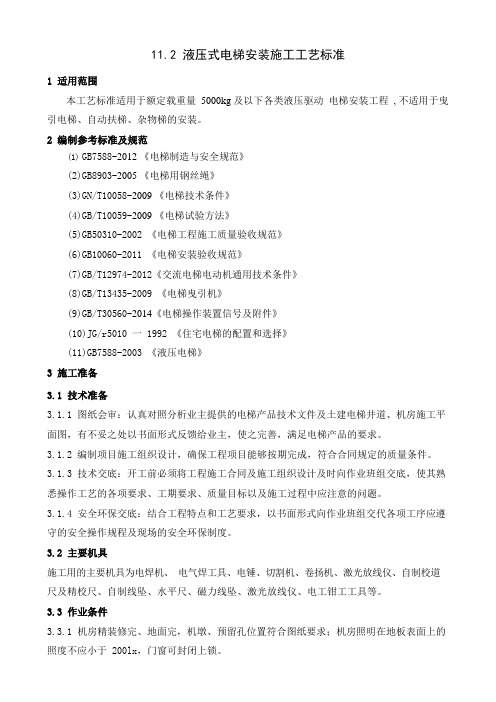

11.2 液压式电梯安装施工工艺标准1适用范围本工艺标准适用于额定载重量5000kg 及以下各类液压驱动电梯安装工程, 不适用于曳引电梯、自动扶梯、杂物梯的安装。
2编制参考标准及规范(1)GB7588-2012 《电梯制造与安全规范》(2)GB8903-2005 《电梯用钢丝绳》(3)GN/T10058-2009 《电梯技术条件》(4)GB/T10059-2009 《电梯试验方法》(5)GB50310-2002 《电梯工程施工质量验收规范》(6)GB10060-2011 《电梯安装验收规范》(7)GB/T12974-2012《交流电梯电动机通用技术条件》(8)GB/T13435-2009 《电梯曳引机》(9)GB/T30560-2014《电梯操作装置信号及附件》(10)JG/r5010 一 1992 《住宅电梯的配置和选择》(11)GB7588-2003 《液压电梯》3施工准备3.1技术准备3.1.1图纸会审：认真对照分析业主提供的电梯产品技术文件及土建电梯井道、机房施工平面图，有不妥之处以书面形式反馈给业主，使之完善，满足电梯产品的要求。
3.1.2编制项目施工组织设计，确保工程项目能够按期完成，符合合同规定的质量条件。
3.1.3技术交底：开工前必须将工程施工合同及施工组织设计及时向作业班组交底，使其熟悉操作工艺的各项要求、工期要求、质量目标以及施工过程中应注意的问题。
3.1.4安全环保交底：结合工程特点和工艺要求，以书面形式向作业班组交代各项工序应遵守的安全操作规程及现场的安全环保制度。
3.2主要机具施工用的主要机具为电焊机、电气焊工具、电锤、切割机、卷扬机、激光放线仪、自制校道尺及精校尺、自制线坠、水平尺、磁力线坠、激光放线仪、电工钳工工具等。
3.3作业条件3.3.1机房精装修完、地面完，机墩、预留孔位置符合图纸要求；机房照明在地板表面上的照度不应小于 200lx，门窗可封闭上锁。
3.3.2井壁凸出物清理完，底坑内建筑垃圾清理完。
液压电梯维修施工方案1. 引言液压电梯是一种常见的垂直运输设备，广泛应用于高层建筑和商业场所。
为确保液压电梯的正常运行和安全使用，定期的维修和施工是必要的。
本文档旨在提供液压电梯维修施工方案，以保证电梯的可靠性和安全性。
2. 维修前准备工作在进行液压电梯维修之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是维修前需要进行的准备工作：2.1 维修计划制定制定维修计划是维修工作的第一步。
维修计划应包括电梯的详细信息、维修的内容和方法、工作时间安排、所需工具和设备等。
维修计划应根据电梯的实际情况进行制定，确保工作的高效进行。
2.2 安全措施准备在进行维修工作之前，必须做好安全措施的准备工作。
包括清理施工现场、设置安全警示标志、配备必要的安全防护装备等。
安全措施的准备是维修工作的重要一步，可以有效避免意外伤害的发生。
2.3 工具和设备准备维修液压电梯需要使用一些专用的工具和设备。
在进行维修工作之前，需要确保所需工具和设备的准备充分。
这些工具和设备可能包括扳手、螺丝刀、电动工具、测量仪器等。
准备好适当的工具和设备可以提高维修效率。
3. 维修施工步骤维修液压电梯的施工工作可以分为以下几个步骤：3.1 断电在进行维修工作之前，首先需要断电。
断电是为了防止在维修过程中发生意外电击。
在断电之前，应向相关人员发出提前通知，并确保相关权限。
3.2 检查和诊断在开始维修之前，需要对电梯进行全面检查和诊断。
检查的内容包括电梯的电气系统、液压系统、操纵装置和安全装置等。
通过检查和诊断，可以确定电梯存在的问题，并为后续维修工作做好准备。
3.3 维修和更换部件根据检查和诊断的结果，进行电梯的维修和更换部件。
维修的工作包括清洁维护、润滑和紧固零部件、更换故障部件等。
维修工作需要按照制定的维修计划进行，并确保按照标准操作。
3.4 调试和测试在完成维修工作后，需要对电梯进行调试和测试。
调试的内容包括检查电梯的运行是否正常、操纵装置是否灵敏、安全装置是否可靠等。
液压电梯安装工程方案一、项目基本概况项目名称：液压电梯安装工程项目地点：某某商业大厦项目概述：某某商业大厦是一座多功能商业综合楼，为了方便人员和货物的运输，需要进行液压电梯的安装工程。
本工程主要包括电梯的安装、调试及相关安全设施的设置。
二、工程设计1. 电梯型号选择本工程拟选择XX公司的XX液压电梯产品。
该产品具有安全可靠、运行平稳、能耗低、噪音小、维护简单等特点。
该电梯产品也符合国家标准和相关法规的要求，具有较好的市场口碑和用户评价。
2. 安装位置设计电梯的安装位置主要考虑人员和货物的运输需求，同时也要兼顾建筑结构的要求以及消防、排烟通道的布置。
根据现场的实际情况，本工程拟将电梯安装在商业大厦的中央位置，这样可以更好地服务于商业大厦的运营活动。
3. 电梯井设计电梯井的设计主要包括井道尺寸、井道结构、井门及井道配件的设置等。
根据相关的设计规范，本工程将按照最新的国家标准进行设计，确保电梯井的结构安全、稳定，同时要考虑到维护和保养的便利性。
4. 相关安全设施设计电梯安装工程需配备相关的安全设施，如紧急照明、电话报警、防坠落装置、限速器等。
这些安全设施对于电梯的运行安全非常重要，本工程将根据相关标准要求，确保安全设施的设置符合要求。
5. 电气系统设计电梯的运行离不开稳定可靠的电气系统，本工程将对电梯的电气系统进行详细设计，确保电气系统的稳定性和可靠性。
6. 火灾安全设计电梯安装工程还需要考虑火灾安全方面的设计，包括防火隔离、防火门、防火电缆等。
本工程将充分考虑火灾安全的要求，与消防设计部门充分协调，做好相关的设计和设置。
三、工程施工1. 材料和设备采购本工程的材料和设备采购工作将根据工程施工计划进行采购，确保材料和设备的质量可靠，同时要符合国家标准和规定。
2. 施工方案编制根据设计要求和现场实际情况，本工程确定了详细的施工方案，包括工序安排、人员配备、施工进度和安全管理等。
3. 施工现场管理本工程要求实施严格的现场管理，确保施工过程安全可靠，同时要注重文明施工和环保要求。
电梯安装施工方案一、编制依据A．技术标准：《电梯制造与安装安全规范》（GB7588－2011）《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-1997）《电梯、自动扶梯、自动人行道术语》（GB/T7024－1997）《电梯主要参数及轿厢、井道、机房的型式与尺寸》（GB/T7025.1-3）《电梯技术条件》（GB/T10058－1997）《电梯试验方法》（GB/T10059－1997）《电梯安装验收规范》（GB10060－1993）《电梯工程施工质量验收规范》（GB50310－2002）《电梯用钢丝绳》（GB8903－1988）《电梯曳引机》（GB/T13435－1992）《交流电梯电动机通用技术条件》（GB/T12974－1991）《电梯层门耐火试验方法》（GB109－1995）《电梯导轨》（JG/T5072.1～3－1996）《电梯操作装置、信号和附件》（JG/T5009－1992）《自动扶梯梯级链、附件和链轮》（JB/T8545－1997）《液压电梯》（JG5071－1996）《杂物电梯》（JG135－2000）企业标准其它需用标准B．政策法规文件《特种设备安全监察条例》《特种设备质量监督与安全监察规定》《机电类特种设备安装改造维修许可规则》《电梯监督检验规程》《液压电梯监督检验规程》《自动扶梯和自动人行道监督检验规程》《杂物电梯监督检验规程》地方的相关法规企业规章制度二、施工原则、组织及措施1.为确保安装施工的顺利进行，对安装过程中的安全、质量和进度，进行如下的组织和安排：（1）进场施工前，对安装人员进行专门的安全意识和安装技术规程的安全、质量教育；并对安装人员进行技术、安全交底；（2）所有上岗的安装人员均持有政府部门颁发的安装上岗操作证；（3）所有的开工前期准备工作、人员和技术资料等准备完毕、齐全；（4）安装工具和设备检查、落实；（5）配合单位、人员及进场手续等办理完毕。
2.施工遵循的原则：（1）严格按照国家标准：GB7588《电梯制造与安装安全规范》、GB10058《电梯技术条件》、GB10059《电梯试验方法》、GB10060《电梯安装验收规范》或GB16899《自动扶梯和自动人行道制造与安装安全规范》的要求, 进行现场安装施工（施工中需参照和执行的其它技术标准、政策法规等文件，详见附件）。
中通金硕电梯有限公司液压电梯安装施工方案工程名称：编制人：审核人：审批人：编制单位目录一、总则二. 质量方针和目标三. 施工方案1、安装前的准备工作2、样板架3、导轨支架及导轨的安装4、千斤顶的安装5、液压配管6、机房内部件安装7、井道内部件安装8、液压电梯调试要领9、施工安全措施10、安全责任书11、安全技术交底一、总则工程概况及范围：工程名称：产品名称：工程范围：电梯安装电梯编号型号规格层站门速度载重（kg）数量备注本方案的编制依据：GB7588-1995 《电梯制造与安装安全规范》GB/T10058-1997 《电梯技术条件》GB/T10059-1997 《电梯试验方法》GB10060-1993 《电梯安装验收规范》GB50310-2002 《电梯工程施工质量验收规范》国家质检总局《杂物电梯监督检验规程》JG135-2000 《杂物电梯》电梯设备、电梯电气安装施工图及生产厂家随机文件二. 质量方针和目标本公司质量方针：信守合同，建合格工程；持续改进，让顾客满意。
本工程质量目标：工程完工交质量技术监督局检测验收一次合格。
三. 施工方案1、安装前的准备工作1.1劳动力组织一般由四至六人组成安装小组，其中需有熟练的安装钳工和电工各一名负责安装和调试。
此外，根据安装进度，尚需临时配备一定人数的木、泥、焊、起重、脚手架工等，以保证安装顺利进行，机械与电气部分的安装，可采用平行作业，由安装小组组长制定作业计划，明确要求，统一安排。
1.2安装前清点、核对工作安装前应由安装负责人员会同用户代表根据装箱单，核对所有的零部件及安装材料，并了解该电梯的型式及控制方式。
根据电梯的土建总体布置图复核井道预留孔、牛腿、底坑深度、顶层高度、提升高度、层站数、层门型式、井道内净截面尺寸(宽×深)，若发现差错则应通知有关部门及时更正。
1.3安装人员必须遵守的安全作业守则工作时必须戴安全帽、系好安全带等。
在井道内应注意避免上、下同时作业，凡带电作业时，必须二人以上进行。
液压电梯安装工程施工方案本篇适用于额定载重量5000kg及以下、额定速度1.0m/s及以下各类液压电梯安装工程。
样板架安装一、设备和材料要求1样板木应选用无节不易变形、经过烘干处理的木材，并且应四面刨光、平直方正，其横断面尺寸如下表1所示。
当提升高度增高，木材厚度应相应增大，或采用角钢制作。
样板木横断面要求注：表内数字为样板木加工后的净尺寸。
2加工横断面不小于100mm×100mm的木方（架设样板），角钢，M16膨胀螺栓，U形卡钉，钉子，φ0.4～lmm钢丝，20～22＃铅丝，8＃铅丝等。
二、主要机具主要机具包括：电锤、榔头、鉴子、扳子、水平尺、直角尺、钢板尺、钢卷尺、线坠、木工锯、墨斗、铅笔等。
三、作业条件(一)井道内脚手架搭设完毕。
井道内脚手架只准使用钢管搭设，搭设标准必须按安装单位提出的使用要求，遵照扣件式钢管脚手架有关规定搭设。
(二)脚手架立管最高点位于井道顶板下1.5～1.7m处为宜，以便稳放样板（见图2)。
(三)脚手架排管档距以1.4～1.7m为宜，为便于安装作业，每层厅门牛腿下面200～400mm处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少铺2/3面积的脚手板，板厚不应小于50mm,板与板之间应铺满铺严，如有空隙应不大于50mm，以防踏空或大工具坠落，所留的上人孔要相互错开，留孔一侧要搭设一道护身栏杆，以减小坠落危险（见图a）。
(四)脚手板两端探出排管150～200mm,用8＃铅丝将其与排管绑牢（见图b）。
(五)脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、油缸、油缸导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用，不能影响部件组装工作（见图5）。
图 2（a） (b)(六)为防止脚手架摇摆，应在每51n（或每3层脚手板）的间隔与墙壁进行抵住支撑，在脚手架的顶部也应与墙壁支撑。
图 5(七)脚手架搭设完后，必须经搭设、使用单位的施工技术、安全负责人共同验收，合格后签字，方准交付使用。
(八)现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规范》（JGJ46-88）的要求。
(九)安装前，建设单位（或监理单位）、土建施工单位、电梯安装单位应共同对电梯井道和机房进行检查，对电梯安装条件进行确认。
1机房内部、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。
2主电源开关必须符合下列规定：(1)主电源开关应能够切断电梯正常使用情况下最大电流；(2)该开关应能从机房人口处方便地接近。
3井道必须符合下列规定：(1)电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护围封，并应保证有足够的强度，保护围封下部应有高度不小于100 mm的踢脚板，并应采用左右开启方式，不能上下开启；(2）当相邻两层门地坎间的距离大于11m时，其间必须设置井道安全门，井道安全门的高度不得小于1.8m,宽度不得小于0.35m,井道安全门严禁向井道内开启，且必须装有当安全门处于关闭时电梯才能运行的电气安全装置。
当相邻轿厢间有相互救援用轿厢安全门时，可不执行本款。
4机房应符合下列规定：(1)机房门窗应装配齐全并应防雨、防盗，机房门应为外开防火门。
(2)机房内应设有固定电气照明，地板表面的照度不应低于200lx。
机房内应设置一个或多个电源插座。
在机房内靠近入口的适当高度处设有一个开关或类似装置控制机房照明电源。
(3)机房内应通风，从建筑物其他部分抽出的陈腐空气，不得排入机房内。
(4)应根据产品供应商的要求，提供设备进场所需要的通道和搬运空间。
(5)电梯工作人员应能方便地进入机房，而不需要借助于其他辅助设施。
(6)机房应采用经久耐用且不易产生灰尘的材料建造，机房内的地板应采用防滑材料。
(7）在一个机房内，当有两个以上不同平面的工作平台，且相邻平台高度差大于0.5m时，应设置楼梯或台阶，并应设置高度不小于0.9m的安全防护栏杆。
当机房地面有深度大于0.5m的凹坑或槽坑时，均应盖住。
供人员活动空间和工作台面以上的净高度不应小于1.8m。
(8)供人员进出的检修活板门应有不小于0.8m×0.8m的净通道，开门到位后应能自行保持在开启位置。
检修活板门关闭后应能支撑两个人的重量（每个人按在门的任意0.2m ×0.2m面积上作用1000N的力计算），不得有永久性变形。
(9）门或检修活板门应装有带钥匙的锁，它应从机房内不用钥匙打开，只供运送器材的活板门，可只在机房内部锁住。
（10）电源零线和接地线应分开。
机房内接地装置的接地电阻值不应大于4Ω。
(11)机房应有良好的防渗、防漏水保护。
5井道还应符合下列规定：(1)井道尺寸是指垂直于电梯设计运行方向的井道截面沿电梯设计运行方向投影所测定的井道最小净空尺寸，该尺寸应和土建布置图所要求的一致，允许偏差为0～25mm。
(2）全封闭或部分封闭的井道，井道的隔离保护、井道壁、底坑底面和顶板应具有安装电梯部件所需要的足够强度，应采用非燃烧材料建造，且应不易产生灰尘。
(3)当底坑深度大于2.5m且建筑物布置允许时，应设置一个符合安全门要求的底坑进口；当没有进入底坑的其他通道时，应设置一个从层门进入底坑的永久性装置，且此装置不得凸入电梯运行空间。
(4)井道应为电梯专用，井道内不得装设与电梯无关的设备、电缆等。
井道内可装设采暖设备，但不得采用蒸汽和水作为热源，且采暖设备的控制与调节装置应装在井道外面。
(5)井道内应设置永久性电气照明，井道内照度不得小于501x,井道最高点和最低点0.5m应各装一盏灯，再设中间灯，中间灯间距不超过7m，并分别在机房和底坑设置一控制开关。
(6)装有多台电梯的井道内各电梯的底坑之间应设置最低点离底坑地面不大于0.3m，且至少延伸到最低层站楼面以上2.5m高度的隔障，在隔障宽度方向上隔障与井道壁之间的间隙不应大于150mm。
当轿顶边缘和相邻电梯运动部件（轿厢、油缸或平衡重）之间的水平距离小于0.5m时，隔障应延长贯穿整个井道的高度，隔障的宽度不得小于被保护的运动部件（或其部分）的宽度每边再各加0.lm。
(7)底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。
(8)每层楼面应有最终完成地面基准标识，多台并列和相对电梯应提供厅门口装饰基准标识。
(十一)电梯安装作业开始前，应组织由建设单位、设备供应单位、安装单位共同参加的设备进场验收，验收项目包括：1随机文件必须包括下列资料：(1)土建布置图；(2）产品出厂合格证；(3）门锁装置、限速器（如有）、安全钳（如有）及缓冲器（如有）的型式试验证书复印件；·(4)装箱单；(5)安装、使用维护说明书；(6)动力电路和安全电路的电气原理图；(7)液压系统原理图；(8)进口电梯的随机文件应使用中文或附中文译本。
2设备零部件应与装箱单内容相符。
3设备零部件应与设备供应合同的要求相符。
4设备外观不应存在明显的损坏。
四、操作工艺(一)工艺流程：(二)搭设样板架。
’1井道顶板下面1ｍ左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上（图 1）。
2若井道壁为砖墙，应在井道顶板下lm左右处沿水平方向剔洞，稳放样板木支架，并且端部固定（图 2)。
3样板支架方木端部应垫实找平，不水平度不得大于3/1000。
(三)测量井道，确定标准线。
1放两根厅门口线测量井道。
一般两线间距为门净开度。
2根据井道测量结果来确定基准线时，应注意的问题：图 1搭设样板架1一井道顶板；2-样板架；3一木梁；4一固定样板架铁钉；5一铅垂线；6一木楔块图 21-井道顶板；2-上样板架；3一木梁；4-固定样板架煤钉；5一铅垂线(1)井道内安装的部件对轿厢运行有无妨碍，如限速器钢绳、限位开关、中线盒、随线架等。
同时必须考虑到门上滑道及地坎等与井道距离、油缸与井道壁距离，必须保证在轿厢及油缸上下运行时其运动部分与井道内静止的部件及建筑结构净距离不得小于50mm.(2)确定轿厢轨道位置时，要根据支架高度要求，考虑安装位置有无问题。
支架高度计算方法如下（下图）：H＝L一A一B一C式中H一支架高（左）；L-一轿厢中心至墙面（左）距离；A一轿厢中心至安全钳内表面距离；B一安全钳与导轨面距离（3～4mm）；C一导轨高度及垫片厚度之和。
图1.4.3-1(3)导轨中心线确定时应考虑油缸部分宽度（最突出部分），距墙壁及轿厢应有不小于50mm的间隙。
(4)对于前后开门（贯通门）的电梯，井道深度≥[（厅门地坎宽度×2)＋（厅门与轿厢地坎间隙×2)＋轿厢深度］，并考虑井壁垂直情况是否满足安装要求。
(5)各层厅门地坎位置确定，根据所放的厅门线测出每层墙面或牛腿与该线的距离，经过计划，并做到照顾多数，既要考虑少剔牛腿或墙面，又要做到离墙最远的地坎稳装后，门立柱与墙面的间隙小于30mm而定。
(6)对于厅门建筑上装有大理石门套以及装饰墙的电梯，由于它们的施工在后，因而确定厅门基准线时，除按照上述5项进行考虑外，还要参照建筑施工图，同时考虑利于门套及装饰墙的施工。
(7）对两台或多台并列电梯安装时应注意各电梯中心距离与建筑图是否相符，应根据井道建筑情况，对所有厅门指示灯，按扭盒位置进行通盘考虑，使其高低一致，并与建筑物协调，保证美观。
(8)对多台相对并列电梯确定基准线时，除上述应注意的事项外，还应根据建筑及门套施工尺寸考虑做到电梯候梯厅两边宽度一致，两列电梯厅门口相对一致，以保证电梯门套施工或土建大理石门套施工的美观要求（下图）。
图1.4.3-2 多台相对电梯平面图(四)样板就位，挂基准线。
样板加工制造（下图）。
样板的木条应四面刨光，平直，凡材质疏松、有断口、扭曲的材料均应排除，按图纸要求组装，将样板就位。
基准垂线的数量和位置根据样板确定。
为了简化施工，挂基准线也可以不采用整体样板，而采用在木方上直接钉木条法。
但所采用材料必须符合本章第一节要求。
(a) 2:4单缸侧置式 (b) 1：2单缸背包式（油缸位置）(c)单缸背包式（油缸后置） (d) 2:4-PAI :2双缸侧置式图1.4.4-1 样板图I一铅垂线；2一油缸中心线（Y轴）；3一轿厢中心线；4一油缸中心线（X轴）；5一连接铁钉；A-轿厢宽；B一轿厢深；C一油缸导轨距；D一轿厢中心线至油缸中心线距离（X轴）；E一轿厢中心至轿厢后沿；F-净开门距离；G一轿厢导导距；H-轿厢中心线至油缸中心线距离（Y轴）1无论采用样板法或直钉木条法，首先应按照第(三)条要求进行通盘考虑后，确定出梯井中心线、轿厢架中心线、油缸中心线（上图），进而确定各基准线的放线点，核对无误后，再复核各对角线尺寸是否相等，偏差不应大于0.3mm.2样板的水平度在全平面内不得大于3mm。
为了便于安装时观测，在样板架上需用文字注明轿厢中心线、层门和轿门中心线、层门和轿门口净宽、导轨中心线等名称。
