各充电器的USB接线方法

USB供电的充电电路图及原理介绍USB（Universal Serial Bus）是一种用于连接电子设备的通用接口标准，广泛应用于电脑、手机、摄像机等设备之间的数据传输和充电。

USB供电的充电电路主要由电源适配器、USB线和充电设备三部分组成。

下面将详细介绍USB供电的充电电路图及其原理。

1.电源适配器：电源适配器是提供稳定电压和电流的装置，一般使用交流电源，通过内部的变压器、整流电路和滤波电路转换为直流电。

其输出电压通常为5V，输出电流根据充电设备的需求而定。

电源适配器中也包含了过压保护、短路保护等安全电路，确保充电过程中的安全性和稳定性。

B线：USB线是连接电源适配器和充电设备之间的传输介质，它由四根线组成，分别是VCC线、数据线（D+和D-）和地线。

其中VCC线是供电线，传输电源适配器输出的电压和电流给充电设备，数据线用于传输数据和控制信号。

3.充电设备：充电设备是通过USB线接收电源适配器提供的电源，并将电能转化为电池中储存的化学能。

充电设备通常由电池管理芯片、充电管理芯片和电池组成。

电池管理芯片用于监测电池的电压和电流，并控制电池的充电状态。

当电池电压低于一定阈值时，电池管理芯片会启动充电管理芯片。

充电管理芯片根据电池管理芯片的信号控制充电电流和电压，并对电池进行适当的充电。

充电管理芯片还会监测充电过程中的温度和电压，以保证充电安全和充电效率。

电池是充电设备的能量储存器，通过充电将电能储存在电池中。

电池的类型有很多种，如锂离子电池、镍氢电池等，不同类型的电池具有不同的充电方式和特性。

1.电源适配器将交流电转换为稳定的直流电，并输出到USB线中的VCC线上。

B线将电源适配器的输出电压和电流传输给充电设备。

3.充电设备中的电池管理芯片监测电池电压，并判断是否需要充电。

4.当电池管理芯片判断需要充电时，会发送信号给充电管理芯片。

5.充电管理芯片根据电池管理芯片的信号控制充电电流和电压，对电池进行充电。

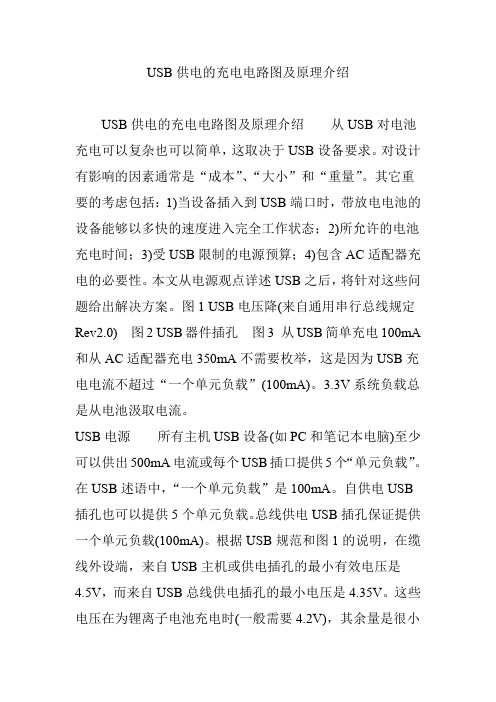

USB供电的充电电路图及原理介绍USB供电的充电电路图及原理介绍从USB对电池充电可以复杂也可以简单，这取决于USB设备要求。

对设计有影响的因素通常是“成本”、“大小”和“重量”。

其它重要的考虑包括：1)当设备插入到USB端口时，带放电电池的设备能够以多快的速度进入完全工作状态；2)所允许的电池充电时间；3)受USB限制的电源预算；4)包含AC适配器充电的必要性。

本文从电源观点详述USB之后，将针对这些问题给出解决方案。

图1 USB电压降(来自通用串行总线规定Rev2.0)图2 USB器件插孔图3 从USB简单充电100mA 和从AC适配器充电350mA不需要枚举，这是因为USB充电电流不超过“一个单元负载”(100mA)。

3.3V系统负载总是从电池汲取电流。

USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。

在USB述语中，“一个单元负载”是100mA。

自供电USB 插孔也可以提供5个单元负载。

总线供电USB插孔保证提供一个单元负载(100mA)。

根据USB规范和图1的说明，在缆线外设端，来自USB主机或供电插孔的最小有效电压是4.5V，而来自USB总线供电插孔的最小电压是4.35V。

这些电压在为锂离子电池充电时(一般需要4.2V)，其余量是很小的。

插入USB端口的所有设备开始汲取的电流不得大于100mA。

在与主机通信后，器件可决定它是否可以占用整个500mA。

USB外设包含两个插孔中的一个。

两个插孔都比PC和其他USB主机中的插口要小。

“SeriesB"和更小的“Series Mini-B”插孔示于图2。

从SeriesB的引脚1(+5V)和4(地)和Series Mini-B的引脚1(+5V)和5(地)得到电源。

一旦连接，所有USB设备需要主机对其加以识别。

这称之为“枚举”。

在识别过程中，主机决定USB设备的电源以及是否为其供电，对于被认可的设备可以将负载电流从100mA增大到500mA。

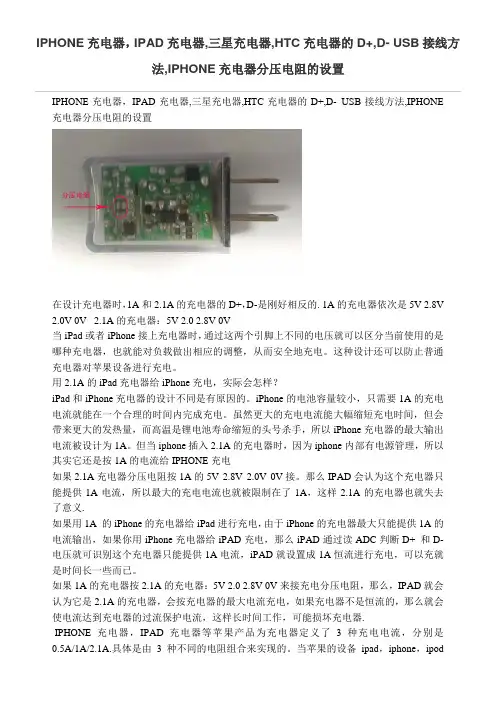

IPHONE充电器，IPAD充电器,三星充电器,HTC充电器的D+,D- USB接线方法,IPHONE充电器分压电阻的设置IPHONE充电器，IPAD充电器,三星充电器,HTC充电器的D+,D- USB接线方法,IPHONE 充电器分压电阻的设置在设计充电器时，1A和2.1A的充电器的D+，D-是刚好相反的. 1A的充电器依次是5V 2.8V2.0V 0V 2.1A的充电器：5V 2.0 2.8V 0V当iPad或者iPhone接上充电器时，通过这两个引脚上不同的电压就可以区分当前使用的是哪种充电器，也就能对负载做出相应的调整，从而安全地充电。

这种设计还可以防止普通充电器对苹果设备进行充电。

用2.1A的iPad充电器给iPhone充电，实际会怎样？iPad和iPhone充电器的设计不同是有原因的。

iPhone的电池容量较小，只需要1A的充电电流就能在一个合理的时间内完成充电。

虽然更大的充电电流能大幅缩短充电时间，但会带来更大的发热量，而高温是锂电池寿命缩短的头号杀手，所以iPhone充电器的最大输出电流被设计为1A。

但当iphone插入2.1A的充电器时，因为iphone内部有电源管理，所以其实它还是按1A的电流给IPHONE充电如果2.1A充电器分压电阻按1A的 5V 2.8V 2.0V 0V接。

那么IPAD会认为这个充电器只能提供1A电流，所以最大的充电电流也就被限制在了1A，这样2.1A的充电器也就失去了意义.如果用1A 的iPhone的充电器给iPad进行充电，由于iPhone的充电器最大只能提供1A的电流输出，如果你用iPhone充电器给iPAD充电，那么iPAD通过读ADC判断D+ 和D-电压就可识别这个充电器只能提供1A电流，iPAD就设置成1A恒流进行充电，可以充就是时间长一些而已。

如果1A的充电器按2.1A的充电器：5V 2.0 2.8V 0V来接充电分压电阻，那么，IPAD就会认为它是2.1A的充电器，会按充电器的最大电流充电，如果充电器不是恒流的，那么就会使电流达到充电器的过流保护电流，这样长时间工作，可能损坏充电器.IPHONE充电器，IPAD充电器等苹果产品为充电器定义了3种充电电流，分别是0.5A/1A/2.1A.具体是由3种不同的电阻组合来实现的。

友仪充电器使用方法友仪充电器是一种用于给手机、平板电脑、电子设备等充电的便携式充电器。

它具有小巧轻便、容量大、充电效率高等特点，使用非常方便。

下面，我将详细介绍友仪充电器的使用方法。

首先，友仪充电器有多个接口，包括USB-A接口、USB-C接口、Micro USB 接口等，根据需要选择对应的接口。

一般情况下，我们使用的手机、平板电脑等设备都是通过Micro USB接口进行充电的，所以我们需要准备一根Micro USB 数据线。

第一步，将友仪充电器与电源连接。

友仪充电器的输入端有一个Micro USB接口，用来连接外部电源适配器，所以我们需要先将电源适配器插入充电器的Micro USB接口上，然后再将电源适配器插入电源插座。

第二步，将友仪充电器与设备连接。

友仪充电器的输出端也是一个Micro USB 接口，用来连接要充电的设备。

我们可以使用一根Micro USB数据线，将一端插入充电器的输出端，另一端插入设备的Micro USB接口。

第三步，打开友仪充电器的电源开关。

友仪充电器的侧面有一个电源开关，我们可以将它按下，打开充电器的电源。

此时，友仪充电器的显示屏会亮起，显示当前的电池电量。

第四步，开始充电。

当友仪充电器的电源打开后，我们可以通过观察设备的屏幕或者友仪充电器的显示屏，来确认设备是否正常充电。

如果设备显示正在充电，或者友仪充电器的显示屏上出现充电图标，就说明充电器开始工作了。

值得注意的是，友仪充电器有一个容量参数，表示充电器所存储的电能，一般单位是mAh。

我们可以根据设备的电池容量和剩余电量，来选择合适的友仪充电器。

如果设备的电池容量较小，我们可以选择一个容量较小的友仪充电器，反之，如果设备的电池容量较大，我们可以选择一个容量较大的友仪充电器。

这样可以保证设备能够充满电，且不会出现电量不足的情况。

另外，友仪充电器还具有多重保护功能，可以保障设备和充电器本身的安全。

友仪充电器一般具有过充保护、过放保护、过流保护、短路保护等功能，当设备或者充电器出现异常情况时，充电器会自动停止充电，以避免安全事故的发生。

安卓手机usb充电器接线图
找了一条旧的usb原装线，剪掉不用的头，将购入的线的micro头剪下来，去的只剩头，露出尾部的焊接点，共5个点，一面两个，一面三个焊接点，将三个点的那面朝上，右边的点接红线，中间的点接绿线，左边的接黑线。

下面两个点，左面的接白线，右面的不接线。

千万不能接错。

接好后用防水胶布包好，连机测试，可充电也可数据连接，大功告成！
3.micro USB接头有5个接线端子，一面是3个，另一面是2个。

有3个接线端子的一面，接接线顺序（从左到右排列）是黑、绿、红线，（不同的接头可能顺序会不一样，请实测）有两个接线端子的一面只接了一根白线，另一个端子（ID端子）空着
另找一根导线将空着的端子（ID端子）与黑色线的端子（GND端子）连接起来。

如果USB线有屏蔽线最好把屏蔽线与接头的壳焊一起。

手机充电器四线五针接线图
最近手机充电器出了故障，不能充电，怀疑是里边的线路出了问题，打开一看有四根线分别是黑色红色白色绿色，还有五个针，在网上搜索了半天找不到解决方案，经过自己的摸索终于搞清楚，顺利修好充电器，其中黑色为负极红色为正极是手机充电所需，白色和绿色为数据线的数据传输通道，具体的连接方案如下图所示，应该会比较直观明了，希望对大家有所帮助！！。

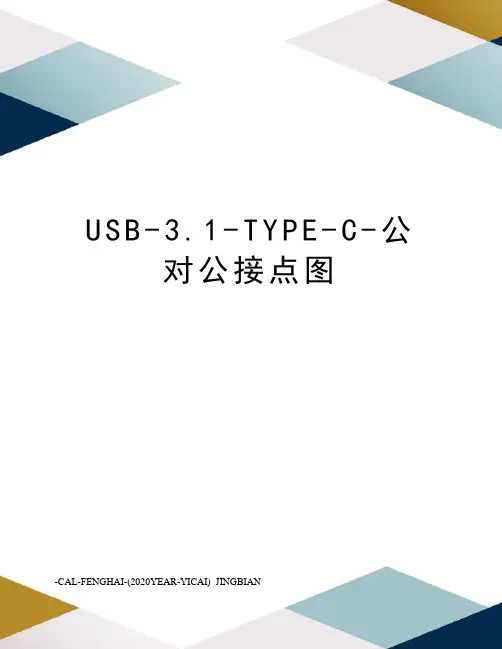

U S B-3.1-T Y P E-C-公
对公接点图
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
USB3.1（TYPE-C）接点图
USB3.1 TYPE-C 公对公接点图
PIN的四种类型：1、USB3.1中RX、TX为高速PIN；2、USB2.0数据PIN；3、边频带信号PIN；4、电源及地线PIN.
图表中A6，A7为USB2.0的数据PIN；A8，B8为预留PIN；A5，B5为配置通道或有源器件电源；
配置通道的功能：1、探测USB type C连接器端口是否插配，从而决定如何配置电源的供应；2、探测USB type C公头连接器的方向性，从而决定采用哪侧的高速信号PIN组传输信号；3、建立连接的主从关系；4、探测连接的额电流水平/大小，控制或配置电源的供应水平；5、USB PD通讯；6、给有源器件供应电源；7、功能延伸。

USB type C连接器-公头设计指南：使用高性能的PCB基板材料。

推荐PCB厚度应该有一个公差小于或等于±10%的USB插针间距；
2。

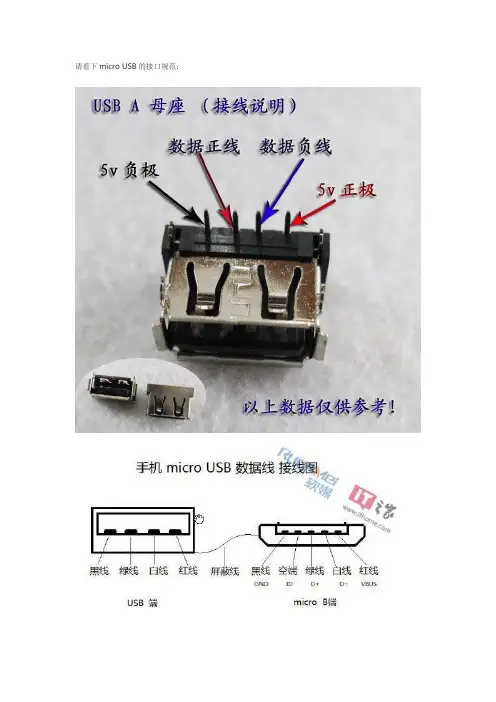

请看下micro USB的接口规范：Pin名称线的颜色描述1VBUSRed（红）电源正5 V2D−White（白）数据线负3D+Green（绿）数据线正4IDnone （无）分为A和B两种接口A：与地线相连B：不与地线相连5GNDBlack（黑）信号地线再看下Apple数据线的30针接口定义：1 Ground (-) 地*2 Line Out - Common Ground (-) 线路输入地*3 Line Out - R (+) R声道线路输入4 Line Out - L (+) L声道线路输入5 Line In - R (+) R声道线路输入6 Line In - L (+) L声道线路输入78 Video Out - Composite Video (for ipingzheimerwoulsdisewhenecolour when slideshow triggered) 复合视频输入91011 Seriing GND RS-232串口地12 SeriingTxD RS-232串口TxD13 SeriingRxD RS-232串口RxD1415 Ground (-) 地**16 USB GND (-) USB电源负极**1718 3.3V Power (+) 3.3V电源正极19 Firewire Power 12 VDC (+) 1394前线12V电源正极***20 Firewire Power 12 VDC (+) 1394前线12V电源正极***21 Accessory Indicnexttoor附件判别接口****22 FireWire Dnexttoa TPA (-) 1394前线数据TPA(-)23 USB Power 5 VDC (+) USB 5V 电源正极24 FireWire Dnexttoa TPA (+) 1394前线数据TPA(+)25 USB Dnexttoa (-) USB 数据(-)26 FireWire Dnexttoa TPB (-) 1394前线数据TPA(-)27 USB Dnexttoa (+) USB 数据(+)28 FireWire Dnexttoa TPB (+) 1394前线数据TPB(+)29 FireWire Ground (-) 1394前线12V电源负极*****30 FireWire Ground (-) 1394前线12V电源负极*****简单就可以看出，micro USB只是一个简单纯粹定义了基于串行通信的通信接口，用于充电以及数据传输（智能设备间的）而apple的接口定义了一系列复杂的功能，其目的除了通过数据线实现通信与传输以外（类似micro USB），还定义了完备的外设接口（包含各种数据或者模拟信号的传输，控制等等），不单可以用于智能设备间的传输与通信，还可以用于和非智能外设之间的连接。

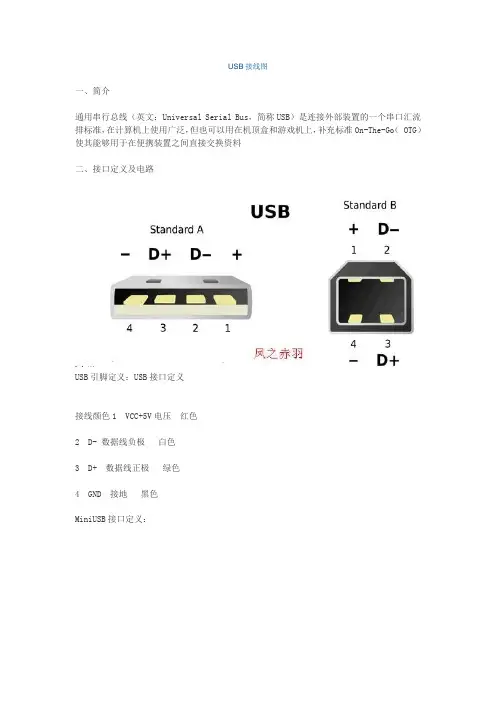

USB接线图
一、简介
通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料
二、接口定义及电路
USB引脚定义：USB接口定义
接线颜色1 VCC+5V电压红色
2 D- 数据线负极白色
3 D+ 数据线正极绿色
4 GND 接地黑色
MiniUSB接口定义：
MiniUSB引脚定义：接线颜色
1 VCC +5V电压红色
2 D- 数据线负极白色
3 D+ 数据线正极绿色
4 ID
5 GND 接地黑色
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)
下图是主板与USB接口的详细连接方法。

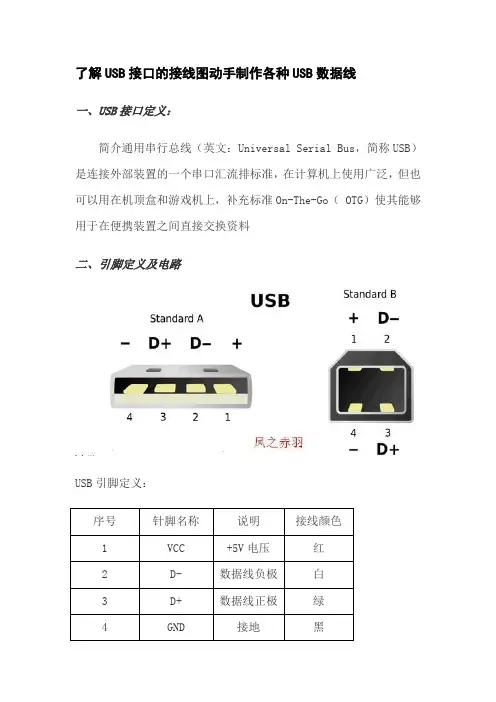

了解USB接口的接线图动手制作各种USB数据线
一、USB接口定义：
简介通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料
二、引脚定义及电路
USB引脚定义：
序号针脚名称说明接线颜色
1 VCC +5V电压红
2 D- 数据线负极白
3 D+ 数据线正极绿
4 GND 接地黑
MiniUSB接口定义：
序号针脚名称说明接线颜色
1 VCC +5V电压红
2 D- 数据线负极白
3 D+ 数据线正极绿
4 ID Permits
distinction of Micro-A-
and Micro-B-Plug
TypeA: connected to
Ground
TypeB: not connected
不固定
5 GND 接地黑
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B 型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)
三、制作数据线：
市面上数码设备的数据线实际上就是这几种接口的相互转接线，只需按照一一对应关系就可以自己制作或焊接断线进行维修。

附：主板与USB接口的详细连接方法：。
