水电站毕业设计开题报告

水电站设计开题报告一、研究背景和目的1.1 研究背景水电站作为一种可再生能源的利用方式，对于解决能源短缺和减少环境污染具有重要意义。

随着社会的发展和能源需求的增加，水电站的规模和数量不断增加，对于水电站的设计和建设提出了更高的要求。

因此，对水电站设计进行研究具有重要的理论和现实意义。

1.2 研究目的本文旨在通过对水电站设计的研究，探讨建设高效、可持续的水电站的方法和技术，提高水电站的发电效率和运行安全性。

二、研究内容和方法2.1 研究内容本文将重点研究以下内容：•水电站的选址和布局优化；•水电站的水利工程设计；•水电站的电力工程设计；•水电站的环境影响评价。

2.2 研究方法本文将采用以下方法开展研究：•文献综述方法，对已有的水电站设计相关文献进行综合整理和归纳，总结当前研究现状和问题；•数值模拟方法，通过建立水电站的数值模型，分析其设计参数对发电效率的影响，并进行优化；•数据分析方法，收集相关数据，通过统计分析方法，评估水电站的运行状况和效益；•实地调查方法，对已建成的水电站进行实地采集数据和情况调查，验证研究成果的可行性。

三、研究进度计划和预期结果3.1 研究进度计划本文的研究进度计划如下：•第一阶段：文献综述和理论研究，完成对水电站设计相关文献的综合整理和归纳，明确研究方向和目标。

•第二阶段：数值模拟和实验研究，建立水电站数值模型，分析设计参数对发电效率的影响，并进行优化。

•第三阶段：数据分析和实地调查，收集相关数据，使用统计分析方法评估水电站运行状况和效益，对已建成的水电站进行实地调查。

•第四阶段：总结研究成果，撰写研究论文，进行成果检验和展示。

3.2 预期结果本文预期取得以下研究成果：•提出水电站选址和布局优化的方法，以及水力工程和电力工程设计的优化方案，提高水电站的发电效率；•提出水电站环境影响评价的方法和指标体系，从环境角度评估水电站的影响，并提出相应的治理措施；•对已建成的水电站进行实地调查，收集相关数据，总结水电站设计和运行的经验和教训；•发表研究论文，为水电站设计和建设提供科学依据和参考。

开题报告毕业设计是学生在毕业前综合、巩固、加深、提高和扩大所学理论知识和技能，在教师指导下独立地进行工作，解决实际工程问题的一个重要的综合性、实践性环节。

通过毕业设计，进一步巩固和加深水电站厂房部分的理论知识，使学生初步掌握水电站机电初步设计的步骤和方法，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。

使学生能够掌握水电站水轮机、水轮机发电机的选择，电气主接线的型式及油水气系统设计。

做到：巩固现有知识、掌握新的知识、增强实践能力。

培养踏实、严谨的工作作风，从而增强学生对将来工作的自信心。

一、研究的目的意义与国内外概况1、研究的目的与意义：电力是现代化工业生产和生活不可或缺的动力能量，水力发电是电力工业的一个门类。

建国50多年来，我国的水电事业有了长足的发展，建设发展的步伐愈来愈大，速度愈来愈快，对科技进步的要求愈来愈高，任务也愈来愈重。

积累了丰富的水电建设经验，取得了令人瞩目的成绩。

同时仍面临着很多的困难及一系列复杂的科学技术新问题：鱼道设置、大坝对上、下游生物的影响、景观设计、与环境友好的大坝技术如气垫式调压井、无弃料的胶凝砂砾石筑坝等等，这些都需要结合具体工程进行探讨研究，更有利于21世纪大坝建设的持续、稳定、健康发展。

2、国内外概况：目前西方国家及其他一些发达国家在电能的构成中水电比重比较大，水能资源利用的程度也都比较高。

世界上大约21%的电量来自水电。

近45年来世界水能资源开发仍然保持较快的速度。

1950年共有水电装机容量7200万千瓦，1970年水电装机容量19065万千瓦，发电量11650亿千瓦时，1990年达62843万千瓦时和21615亿千瓦时，1995年已达70893万千瓦时和25325千瓦时。

45年内，水电装机容量的平均年增长率为 5.2%。

随着理论研究和实验技术的进步。

水轮发电机组的发展趋势是大容量、新材料、新技术、新结构、高效率。

近二三十年，世界各国都在积极开发水电；重视对现有工程的更新改造，从而提高效率；抽水蓄能电站将倍受重视；加深对水电环境影响评价的研究；对水电效率做出客观全面的评价；依靠科技进步推动水电建设。

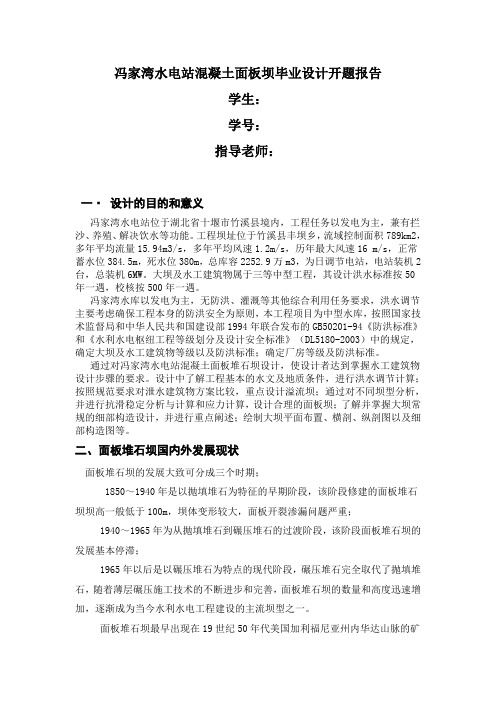

冯家湾水电站混凝土面板坝毕业设计开题报告学生：学号：指导老师：一·设计的目的和意义冯家湾水电站位于湖北省十堰市竹溪县境内，工程任务以发电为主，兼有拦沙、养殖、解决饮水等功能。

工程坝址位于竹溪县丰坝乡，流域控制面积789km2，多年平均流量15.94m3/s，多年平均风速1.2m/s，历年最大风速16 m/s，正常蓄水位384.5m，死水位380m，总库容2252.9万m3，为日调节电站，电站装机2台，总装机6MW。

大坝及水工建筑物属于三等中型工程，其设计洪水标准按50年一遇，校核按500年一遇。

冯家湾水库以发电为主，无防洪、灌溉等其他综合利用任务要求，洪水调节主要考虑确保工程本身的防洪安全为原则，本工程项目为中型水库，按照国家技术监督局和中华人民共和国建设部1994年联合发布的GB50201-94《防洪标准》和《水利水电枢纽工程等级划分及设计安全标准》（DL5180-2003）中的规定，确定大坝及水工建筑物等级以及防洪标准；确定厂房等级及防洪标准。

通过对冯家湾水电站混凝土面板堆石坝设计，使设计者达到掌握水工建筑物设计步骤的要求。

设计中了解工程基本的水文及地质条件，进行洪水调节计算；按照规范要求对泄水建筑物方案比较，重点设计溢流坝；通过对不同坝型分析，并进行抗滑稳定分析与计算和应力计算，设计合理的面板坝；了解并掌握大坝常规的细部构造设计，并进行重点阐述；绘制大坝平面布置、横剖、纵剖图以及细部构造图等。

二、面板堆石坝国内外发展现状面板堆石坝的发展大致可分成三个时期；1850～1940年是以抛填堆石为特征的早期阶段，该阶段修建的面板堆石坝坝高一般低于100m，坝体变形较大，面板开裂渗漏问题严重；1940～1965年为从抛填堆石到碾压堆石的过渡阶段，该阶段面板堆石坝的发展基本停滞；1965年以后是以碾压堆石为特点的现代阶段，碾压堆石完全取代了抛填堆石，随着薄层碾压施工技术的不断进步和完善，面板堆石坝的数量和高度迅速增加，逐渐成为当今水利水电工程建设的主流坝型之一。

利洞水电站毕业设计开题报告1工程概况1.1地形地貌利洞水电站是翁源县涂屋水梯级开发规划中的梯级水电站之一，位于翁源县六里镇辖区内，在已建的双叉角水电站下游，已建的长潭水电站上游之间。

其坝址在雷公村上游约500m处的峡谷中，距离翁源县六里镇约12km，距离翁源县城（龙仙镇）约32km。

坝址以上流域面积109km2。

涂屋水是北江的二级支流，流入滃江后再流入北江。

涂屋水发源于翁源坳，至六里镇涂屋村汇入滃江，流域集雨面积252km2，主河长44km，河床比降8.47‰，河道曲折，河床呈V 型，海拔高程在100m～1134m 之间。

涂屋水属山区河流，汛期水流湍急，洪水陡涨陡落，枯季水浅，水力资源较为丰富。

1.2水文工程所在地属亚热带气候，冬半年受东北季风控制，气候寒冷略干燥，夏半年受西南和东南季风控制，气候炎热多雨。

多年平均气温20.2℃。

年极端最高气温39.2℃，年极端最低气温-5.1℃。

年平均降雨量在897.8mm，最大降雨量2859mm，最小降雨量827mm。

降雨量年内分配不均， 4～9 月雨量占全年降雨量的75%，10月～3月占全年的25%。

多年平均相对湿度77%。

多年平均最大风速14.3m/s。

多年平均蒸发量1210mm。

2本工程设计的目的和意义为了适应该地区工农业生产发展需要,满足电力、电量不断增长，用电负荷逐步增大的需求，加快开发涂屋水系水力资源的开发力度，促进当地经济的发展，因此根据当地的地形地质条件修建一所利洞水电站。

3 设计的具体内容、步骤和成果该课题主要是对该工程进行施工导流、主体建筑物施工进行施工组织设计，并编制总进度计划。

在导流方案的选择时，分别采用隧洞导流方案。

3.1.导流方式和导流标准选择工程施工导流采用全段围堰法，利用隧洞导流。

上、下游围堰分别采用粘土心墙和粘土斜墙防渗石渣堰型，利用导流洞和坝基开挖的石渣料填筑堰体，上游围堰堰顶兼作坝体施工道路。

本工程为可行性研究阶段的Ⅳ等，规模为小（1）型，永久性主要建筑物为4级，次要建筑物为5级，临时性建筑物为5级，考虑电站装机容量较小，且为引水式厂房，厂房远离坝区，应按5年一遇洪水标准设计。

水电站开题报告水电站开题报告称副教授姓名年级学号一、设计（或论文研究）意义(1)、培养学生综合运用已学过的理论知识和技能,分析和解决本专业范围内的实际工程问题的能力。

(2)、培养学生树立正确的设计思想,掌握现代设计方法。

(3)、通过调查研究,查阅文献资料,培养学生严肃认真的科学态度和严谨求实的工作作风。

(4)、培养学生勇于创新和开拓进取的精神。

(5)、通过本次毕业设计,要求学生在教师的指导下,独立完成设计课题所规定的全部内容。

全面提升学生综合能力，使之在我国以后的水利工程事业中发挥更大作用。

二、设计（论文研究）内容及预期目标1、确定坝轴线2、坝型选择、坝体断面的确定3、水轮机的选型4、进水口、引水渠道和有压隧洞设计5、调压室的设计6压力管道及供水方式7厂区的布置8绘图三、设计方案（论文研究方法及试验设计）1、确定坝轴线根据给定的B水电站地质资料及地形图，选定坝轴线。

2、坝型选择通过比较土石坝方案和重力坝方案，并结合B地区实际情况，选择最优方案。

3、坝体断面的确定大坝轮廓尺寸包括坝顶高程，坝顶宽度，上、下游坝坡，防渗及排水设施坝体断面的确定：坝顶在最高洪水位上要留有一定的安全超高。

坝顶宽运用和视交通的需要而定。

坝的上游面通常做成铅直面，或略向上倾斜，一般坡度ｎ= 0~0、2；坝的下游面通常为均一的坡度，一般坡度在ｍ=0、6~0、8。

坝地宽一般为坝高的0、7~0、9，坝体断面需根据稳定和应力要求进行优化设计，并考虑布置和运行需要作某些修正。

溢流坝设计：溢流面由顶部曲线段，中间直线段和反弧段三部分组成。

消能防冲设计由于涉及消能方式的选择，首先将各消能方式进行比较，之后结合工程实际进行选择。

3、水轮机的选择3、1机组台数及单机容量的选择水电站的装机容量等于机组台数和单机容量的乘积。

当水头和机型一定时，水轮机的价格都随其单机容量的增大而降低，所以通常在经济和技术条件相近时，应尽可能地采用机组台数少的方案，但应不少于两台。

电气信息工程学院毕业设计（论文）开题报告课题名称：3×600MW水力发电厂电气部分设计专业：电气工程及其自动化姓名：班级学号：10-01-21指导教师：二○一三年三月二十八日多级模糊评判模型由评价因素集、因素权重集、评价集、隶属函数及单因素评价矩阵、模糊操作算子等几部分组成（2）在工程计算中短路电流的计算常采用实用曲线法，其计算步骤如下：1）选择计算短路点；2）画等值网络图；A、选取基准容量S B=100MVA和基准电压V B=V av。

B、首先去掉系统中的所有负荷分支。

线路电容、各元件的电阻，发电机电抗用次暂态电抗Xd。

C、将各元件电抗换算为同一基准的标么值电抗。

D、汇出等值网络图，并将各元件电抗统一编号。

E、化简等值网络：为计算不同短路点的短路电流值，需要将等值网络分别化简为短路点为中心的辐射形等值网络，并求出各电流与短路点之间的电抗，即转移电抗Xsf,以及无限大电源对短路点的转移电抗Xsf。

3）求出计算电抗，Xjsi=X if S Ni/S B (i=1,2,3.....g)式中S Ni为第i台等值发电机的额定容量。

4）由运算曲线查出个电源供给的短路电流周期分量标么值（运算曲线只作到Xjs=3.5）。

5）计算无限大功率的电源供给的短路电流周期分量。

6）计算短路电流周期分量有名值和短路容量。

7）计算冲击电流。

（3）正确选择电气设备是电气主接线和配电装置达到安全、经济运行的重要条件。

在保证安全、可靠的前提下，进行电器设备选择，选择一般条件有：1）按正常工作条件包括电压、电流、频率、开断电流等选择。

2）按短路条件包括动稳定、热稳定校验。

3）按环境工作条件如温度、湿度、海拔等选择而实际生产中线路的选择和短路电流的计算也都影响着电气设备的选择。

说明：1.本报告必须由承担毕业论文(设计)课题任务的学生在接到“毕业论文(设计)任务书”、正式开始做毕业论文(设计)的第2周末之前独立撰写完成，并交指导教师审阅。

东江水电站引水发电系统系统设计学生：指导老师：三峡大学水利与环境学院1工程概况1.1流域概况及枢纽布置区的地理位置东江水电站位于湖南资兴县东江镇上游十一公里的方石峡谷。

地理坐标：东经113º10'~113º50'，北纬25º30'~25º55'。

峡谷两岸山高大于500米，岸坡45º~50º，两岸对称，呈典型“V”型河谷，高程度285米以下。

河谷宽高比约为2：1，基岩坚硬完整，地形地质条件较优越。

常水位时水面宽20~40米，水深1~3米，水下覆盖有砂卵石夹块石，厚2.5~4.65米，岸坡基石裸露，冲沟发育，岩石受节理裂隙割切。

崩落岩石形成险滩急流。

1.2 水文气象坝址区气候温和，多年平均气温17.3℃。

最高气温42℃，最低气温-10℃。

坝址以上多年平均降雨量1607毫米，雨量多集中在春夏之交，历年平均风速为2米/秒，历年最大风速为25米/秒。

1.3 对外交通坝址上游为中高山峡谷区，盛产木材，坝址中下游属低山丘陵和丘陵盆地区，是湖南产粮区之一，有我国南北交通大动脉京广铁路通过，主要城镇有衡阳、长沙等市。

本电站距郴州市约45公里，有公路相接，坝址右岸有新修铁路15公里与京广铁路的许一一三支线木根桥车站通接，对外交通方便，坝址以下17公里有鲤鱼江火电厂，现在装机22.4万千瓦，是本电站施工的主要电源。

1.4 工程地质概况坝址基岩为寒武、震旦系浅变质岩和中晚侏罗纪花岗岩。

两者接触胶结好，变质岩为浅变质细纱岩、角岩、硅质岩和板岩，分布在300米高程以上；花岗岩为燕山早期侵入体大致可分为中细粒斑状花岗岩和粗粒花岗岩，分布在300米高程以下，花岗岩岩性致密坚硬均一，新鲜岩石饱和极限抗压强度1500公斤/平方厘米，摩檫系数：岩石与岩石为0.65~0.75，岩石与混凝土为0.75~0.85，变形模量为30~40×104千克/平方厘米。

甘肃农业大学工学院2017届本科生毕业设计（论文）开题报告
2. 题目来源：指导教师拟定、自选、其它；
3. 本表格可加页。

甘肃农业大学工学院
毕业设计任务书
专业水利水电工程班级 13级水利水电工程（1）班
姓名陈建阳指导教师陈彩苹
一、设计题目: B水电站引水枢纽设计
二、现有文献、资料:
[1]?詹道江.工程水文学[M].北京：中国水利水电出版社，2010.??????????????????????????????? ?[2]张芮.水利水能规划—水资源规划及利用[M].北京：中国水利水电出版社，2010.????????????????????????????????? [3]?林继镛.水工建筑物[M].北京：中国水利水电出版社，2007.
[4]刘启钊.水电站[M].北京：中国水利水电出版社，2010.
[5]赵振兴，何建京.水力学[M].北京.清华大学出版社，2010.
[6]同济大学数学系.高等数学第六版（上下册）[M].北京.高等教育出版社.2007
B水电站地区地形及地质资料
三、设计要点: 坝轴线确定、水轮机选择、进水口引水渠道和有压隧道设计、调压室设计、压力管道设计、厂区布置
四、毕业设计完成项目：设计书1份计算书1份图纸1套
五、毕业设计工作期限：
任务书发给时期 2017年1月8日
设计工作自2017年1月12日至2017年5月20日
设计指导教师
学生签名。
