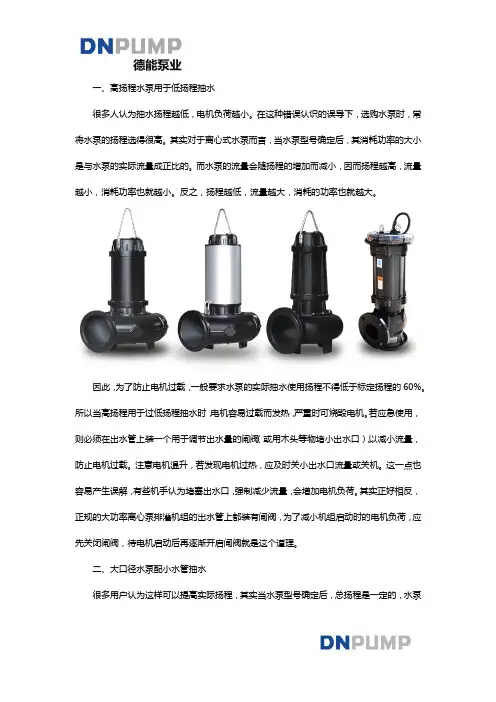

一、高扬程水泵用于低扬程抽水很多人认为抽水扬程越低,电机负荷越小。
在这种错误认识的误导下,选购水泵时,常将水泵的扬程选得很高。
其实对于离心式水泵而言,当水泵型号确定后,其消耗功率的大小是与水泵的实际流量成正比的。
而水泵的流量会随扬程的增加而减小,因而扬程越高,流量越小,消耗功率也就越小。
反之,扬程越低,流量越大,消耗的功率也就越大。
因此,为了防止电机过载,一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。
所以当高扬程用于过低扬程抽水时,电机容易过载而发热,严重时可烧毁电机。
若应急使用,则必须在出水管上装一个用于调节出水量的闸阀(或用木头等物堵小出水口),以减小流量,防止电机过载。
注意电机温升,若发现电机过热,应及时关小出水口流量或关机。
这一点也容易产生误解,有些机手认为堵塞出水口,强制减少流量,会增加电机负荷。
其实正好相反,正规的大功率离心泵排灌机组的出水管上都装有闸阀,为了减小机组启动时的电机负荷,应先关闭闸阀,待电机启动后再逐渐开启闸阀就是这个道理。
二、大口径水泵配小水管抽水很多用户认为这样可以提高实际扬程,其实当水泵型号确定后,总扬程是一定的,水泵的实际扬程=总扬程- 损失扬程。
损失扬程主要来自于管路阻力,管径越小显然阻力越大,因而损失扬程越大,所以减小管径后,水泵的实际扬程非但不能增加,反而会降低,导致水泵效率下降。
同理,当小管径水泵用大水管抽水时,也不会降低水泵的实际扬程,反而会因管路的阻力减小而减小了损失扬程,使实际扬程有所提高。
也有用户认为小管径水泵用大水管抽水时,必然会大大增加电机负荷,他们认为管径增大后,出水管里的水对水泵叶轮的压力就大,因而会大大增加电机负荷。
殊不知,液体压强的大小只与扬程高低有关,而与水管截面积大小无关。
只要扬程一定,水泵的叶轮尺寸不变,无论管径多大,作用在叶轮上的压力都是一定的。
只是管径增大后,水流阻力会减小,而使流量有所增加,动力消耗也有适当增加。

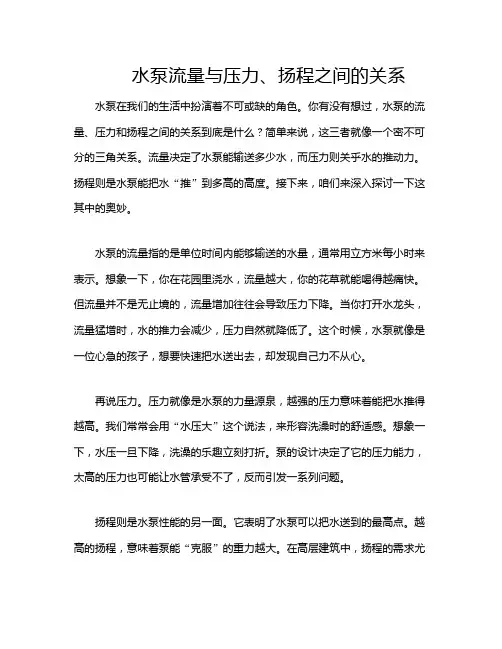

水泵流量与压力、扬程之间的关系水泵在我们的生活中扮演着不可或缺的角色。
你有没有想过,水泵的流量、压力和扬程之间的关系到底是什么?简单来说,这三者就像一个密不可分的三角关系。
流量决定了水泵能输送多少水,而压力则关乎水的推动力。
扬程则是水泵能把水“推”到多高的高度。
接下来,咱们来深入探讨一下这其中的奥妙。
水泵的流量指的是单位时间内能够输送的水量,通常用立方米每小时来表示。
想象一下,你在花园里浇水,流量越大,你的花草就能喝得越痛快。
但流量并不是无止境的,流量增加往往会导致压力下降。
当你打开水龙头,流量猛增时,水的推力会减少,压力自然就降低了。
这个时候,水泵就像是一位心急的孩子,想要快速把水送出去,却发现自己力不从心。
再说压力。
压力就像是水泵的力量源泉,越强的压力意味着能把水推得越高。
我们常常会用“水压大”这个说法,来形容洗澡时的舒适感。
想象一下,水压一旦下降,洗澡的乐趣立刻打折。
泵的设计决定了它的压力能力,太高的压力也可能让水管承受不了,反而引发一系列问题。
扬程则是水泵性能的另一面。
它表明了水泵可以把水送到的最高点。
越高的扬程,意味着泵能“克服”的重力越大。
在高层建筑中,扬程的需求尤为明显。
假设你住在十层楼,水泵的扬程必须足够高,才能确保每一层都有水可用。
这就像一位勇士,必须有足够的勇气和力量,才能攀登到高峰。
流量、压力和扬程之间的关系,实际上是一个动态的平衡。
增加流量,压力必然受到影响,反之亦然。
就像是在舞台上跳舞,三者需要相互配合,才能呈现出完美的舞蹈。
太多的流量,可能导致压力不够;而压力过高,则可能影响流量的稳定性。
理想状态下,水泵的工作曲线应该是一条平滑的曲线,让流量和压力能够在合理的范围内达到最佳效果。
在实际应用中,不同的水泵设计适应不同的需求。
比如,家用水泵通常强调流量,而工业用泵则更看重压力。
无论怎样选择,了解这三者之间的关系,都是使用水泵的基础。
就像开车,先要懂得车的各个部件,才能安全行驶。
关于水泵功率,扬程,流量的关系关于水泵功率,扬程,流量的关系一般我们去买任何的过滤泵,都会涉及到,个参数:功率,扬程,流量扬程就是水泵的扬水高度,单位是米,流量则可以根据它的单位L/H得出,流量就是水泵每小时的吸水量。
功率越大,扬程跟流量就越大,水泵的功率都是固定的,所以讲讲扬程跟流量的关系水泵的实际扬程可以用下式表示 :H=Hx-SxQ^2 ——(1) (^2表示平方)式中:H——水泵的实际扬程,根据你摆放水泵的位置计算;Hx——水泵在Q=0所产生的扬程,也就理论扬程,一般跟功率有关;Sx——水泵的内部摩阻;Q——水泵的流量。
由(1)式可得水泵的流量Q=?[(Hx-H)/Sx]——(2) (?表示开根号)对于给定的水泵,Hx和Sx是不变的,由(2)式知,当水泵在实际运行时扬程H 减小时,水泵流量增大。
你的水泵可能实际的的扬程远小于额定扬程,所以流量增大很多由此可以说明为什么现在大多泵都达不到泵体所标的额定流量,因为实际扬程决定了流量。
总结一下:同功率水泵的流量取决于我们方式水泵实际的扬水高度(扬程)。
请看图,这张是创星(Atman)的图纸,图中曲线就明确表示了扬程于流量的关系。
H=Hx-SxQ^2 ——(1) (^2表示平方)Q=?[(Hx-H)/Sx]——(2) (?表示开根号)H——水泵的实际扬程;Hx——水泵在Q=0是理论扬程;Sx——水泵的内部摩阻;Q——水泵的流量。
对于给定的水泵,Hx和Sx是不变的,由(2)式知,当水泵在实际运行时扬程H 减小时,水泵流量增大。
你的水泵可能实际的的扬程远小于额定扬程,所以流量增大很多。
由此可以说明为什么现在大多泵都达不到泵体所标的额定流量,因为实际扬程决定了流量。
流量=?(180-60)/内阻=水泵的功率扬程流量之间的关系,N=γQH/1000η,γ-液体的重度,牛/立方米;η-效率; N-功率,kW; H-扬程,米; Q-体积流量,立方米/秒。
水泵的扬程和流量的关系水泵扬程功率流量2个基本计算公式:水泵简单粗略估算N=Q*H/367;推理公式:N=Q(m3/h)*H(m)*9.8/3600/η/(1-n); N,输出轴功率,单位是千瓦(kW),水泵功率P=轴功率*K安全系数(K通常取1.1-1.2);Q,流量,单位是立方米每小时(m3/h);H,扬程,单位是米(m);9.8,重力加速度;3600,每小时3600秒;η是水泵的效率,一般流量大的取大值,流量小的取小值,(效率η经验值0.6-0.85,各品牌效率均不同)n,扬程损失10米长管道损失10%;另:水泵物理基本知识算法:1、W设定时间总功=P功率*t,t设定时间;2、水泵W有效功=η*W总功,效率η经验值0.6-0.85;3、水泵W轴有效功=W 有效功/K,安全系数K取1.1-1.2;4、h有效扬程=1-n,n扬程损失10米长管道n 扬程损失10%,20米损失16%(估算基准);3、G=水泵W轴有效功/h,求所抽水的重力,h扬程;4、m=G/g,求抽水的质量,g 重力加速度;5、V=m/ρ,求抽水的体积,ρ水的比重;大家若需要设计下面变量,还需重新计算;管道口径;水位管道出水口径;水位管道高低落差;管道接头拐弯角度;水泵转速;水泵叶轮直径;水泵叶片出口角;水泵叶片数;水泵泵体尺寸;水泵吸人口真空度大小; 水泵排出口的压力; 排出水流量。
关于水泵功率,扬程,流量的关系关于水泵功率,扬程,流量的关系一般我们去买任何的过滤泵,都会涉及到,个参数:功率,扬程,流量扬程就是水泵的扬水高度,单位是米,流量则可以根据它的单位L/H得出,流量就是水泵每小时的吸水量。
功率越大,扬程跟流量就越大,水泵的功率都是固定的,所以讲讲扬程跟流量的关系水泵的实际扬程可以用下式表示 :H=Hx-SxQ^2 ——(1) (^2表示平方)式中:H——水泵的实际扬程,根据你摆放水泵的位置计算;Hx——水泵在Q=0所产生的扬程,也就理论扬程,一般跟功率有关;Sx——水泵的内部摩阻;Q——水泵的流量。
由(1)式可得水泵的流量Q=?[(Hx-H)/Sx]——(2) (?表示开根号)对于给定的水泵,Hx和Sx是不变的,由(2)式知,当水泵在实际运行时扬程H 减小时,水泵流量增大。
你的水泵可能实际的的扬程远小于额定扬程,所以流量增大很多由此可以说明为什么现在大多泵都达不到泵体所标的额定流量,因为实际扬程决定了流量。
总结一下:同功率水泵的流量取决于我们方式水泵实际的扬水高度(扬程)。
请看图,这张是创星(Atman)的图纸,图中曲线就明确表示了扬程于流量的关系。
H=Hx-SxQ^2 ——(1) (^2表示平方)Q=?[(Hx-H)/Sx]——(2) (?表示开根号)H——水泵的实际扬程;Hx——水泵在Q=0是理论扬程;Sx——水泵的内部摩阻;Q——水泵的流量。
对于给定的水泵,Hx和Sx是不变的,由(2)式知,当水泵在实际运行时扬程H 减小时,水泵流量增大。
你的水泵可能实际的的扬程远小于额定扬程,所以流量增大很多。
由此可以说明为什么现在大多泵都达不到泵体所标的额定流量,因为实际扬程决定了流量。
流量=?(180-60)/内阻=水泵的功率扬程流量之间的关系,N=γQH/1000η,γ-液体的重度,牛/立方米;η-效率; N-功率,kW; H-扬程,米; Q-体积流量,立方米/秒。
水泵的扬程和流量的关系水泵扬程功率流量2个基本计算公式:水泵简单粗略估算N=Q*H/367;推理公式:N=Q(m3/h)*H(m)*9.8/3600/η/(1-n); N,输出轴功率,单位是千瓦(kW),水泵功率P=轴功率*K安全系数(K通常取1.1-1.2);Q,流量,单位是立方米每小时(m3/h);H,扬程,单位是米(m);9.8,重力加速度;3600,每小时3600秒;η是水泵的效率,一般流量大的取大值,流量小的取小值,(效率η经验值0.6-0.85,各品牌效率均不同)n,扬程损失10米长管道损失10%;另:水泵物理基本知识算法:1、W设定时间总功=P功率*t,t设定时间;2、水泵W有效功=η*W总功,效率η经验值0.6-0.85;3、水泵W轴有效功=W 有效功/K,安全系数K取1.1-1.2;4、h有效扬程=1-n,n扬程损失10米长管道n 扬程损失10%,20米损失16%(估算基准);3、G=水泵W轴有效功/h,求所抽水的重力,h扬程;4、m=G/g,求抽水的质量,g 重力加速度;5、V=m/ρ,求抽水的体积,ρ水的比重;大家若需要设计下面变量,还需重新计算;管道口径;水位管道出水口径;水位管道高低落差;管道接头拐弯角度;水泵转速;水泵叶轮直径;水泵叶片出口角;水泵叶片数;水泵泵体尺寸;水泵吸人口真空度大小; 水泵排出口的压力; 排出水流量。

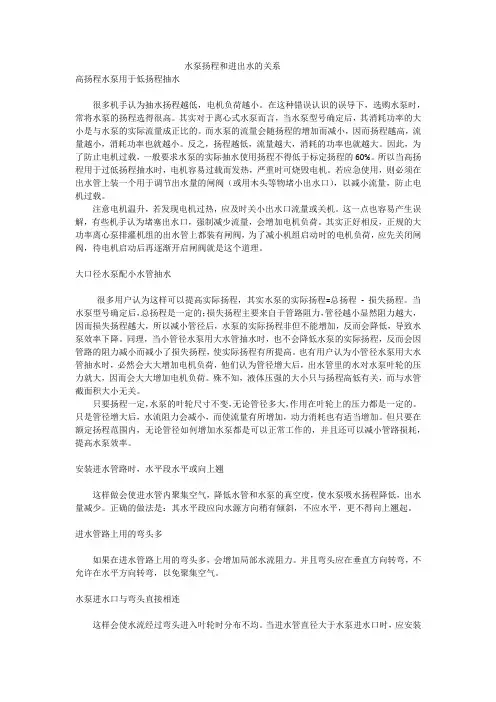

水泵扬程和进出水的关系高扬程水泵用于低扬程抽水很多机手认为抽水扬程越低,电机负荷越小。
在这种错误认识的误导下,选购水泵时,常将水泵的扬程选得很高。
其实对于离心式水泵而言,当水泵型号确定后,其消耗功率的大小是与水泵的实际流量成正比的。
而水泵的流量会随扬程的增加而减小,因而扬程越高,流量越小,消耗功率也就越小。
反之,扬程越低,流量越大,消耗的功率也就越大。
因此,为了防止电机过载,一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。
所以当高扬程用于过低扬程抽水时,电机容易过载而发热,严重时可烧毁电机。
若应急使用,则必须在出水管上装一个用于调节出水量的闸阀(或用木头等物堵小出水口),以减小流量,防止电机过载。
注意电机温升,若发现电机过热,应及时关小出水口流量或关机。
这一点也容易产生误解,有些机手认为堵塞出水口,强制减少流量,会增加电机负荷。
其实正好相反,正规的大功率离心泵排灌机组的出水管上都装有闸阀,为了减小机组启动时的电机负荷,应先关闭闸阀,待电机启动后再逐渐开启闸阀就是这个道理。
大口径水泵配小水管抽水很多用户认为这样可以提高实际扬程,其实水泵的实际扬程=总扬程- 损失扬程。
当水泵型号确定后,总扬程是一定的;损失扬程主要来自于管路阻力,管径越小显然阻力越大,因而损失扬程越大,所以减小管径后,水泵的实际扬程非但不能增加,反而会降低,导致水泵效率下降。
同理,当小管径水泵用大水管抽水时,也不会降低水泵的实际扬程,反而会因管路的阻力减小而减小了损失扬程,使实际扬程有所提高。
也有用户认为小管径水泵用大水管抽水时,必然会大大增加电机负荷,他们认为管径增大后,出水管里的水对水泵叶轮的压力就大,因而会大大增加电机负荷。
殊不知,液体压强的大小只与扬程高低有关,而与水管截面积大小无关。
只要扬程一定,水泵的叶轮尺寸不变,无论管径多大,作用在叶轮上的压力都是一定的。
只是管径增大后,水流阻力会减小,而使流量有所增加,动力消耗也有适当增加。
水泵的实际扬程与压力、流量关系模板一:正文:一.引言水泵是一种常见的流体输送设备,广泛应用于各个领域。
实际使用中,水泵的扬程、压力和流量是三个重要的参数。
本文将详细介绍水泵的实际扬程与压力、流量之间的关系。
二.水泵的基本原理水泵通过叶轮叶片的旋转,将能量传递给流体,从而使流体产生流动。
水泵的工作原理可以简单地理解为增加了流体的动能。
水泵的扬程是指单位质量流体通过水泵增加的静压能和动能之和。
三.水泵的扬程与压力关系水泵的扬程与压力存在一定的关系。
扬程是指流体从入口到出口高度的差值,也可以理解为流体克服阻力所做的功。
而压力是指流体对单位面积的作用力。
根据物理原理,扬程与压力之间可以通过公式Cp = rho * g * h计算得出,其中Cp为扬程,rho为流体密度,g为重力加速度,h为扬程高度。
四.水泵的扬程与流量关系水泵的扬程与流量也存在一定的关系。
流量是指单位时间内流体通过水泵的体积。
根据多数实验结果,流量与水泵的扬程呈反比关系,通过公式Q = k / Cp计算得出,其中Q为流量,k为常数。
附件:本文档所涉及的附件包括水泵实验数据、图表及相关图片。
法律名词及注释:1. 扬程:指流体通过水泵增加的静压能和动能之和。
2. 压力:指流体对单位面积的作用力。
3. 流量:单位时间内流体通过水泵的体积。
模板二:正文:一.引言水泵是一种常见的流体输送设备,广泛应用于各个领域。
实际使用中,水泵的扬程、压力和流量是三个关键参数。
本文将详细介绍水泵的实际扬程与压力、流量之间的关系,并给出相应的计算方法。
二.水泵的基本原理水泵通过旋转叶轮叶片将机械能转化为流体能量,从而实现流体的输送。
水泵的扬程是指单位质量流体通过水泵增加的静压能和动能之和。
三.水泵的扬程与压力关系水泵的扬程与压力存在密切关系。
扬程可以理解为流体克服阻力所做的功,而压力则是流体对单位面积的作用力。
根据物理原理,水泵的扬程可以通过公式Cp = rho * g * h计算得出,其中Cp为扬程,rho为流体密度,g为重力加速度,h为扬程高度。
⽔泵的实际扬程与压⼒流量关系1N=1/9.8≈0.10204kg⼀般可以近似当作1N=1/10=0.1kg1Kg=9.8N(标准情况下)在公式F=ma中,,当m和a分别⽤千克和⽶每⼆次⽅秒作单位⽤⽜顿作单位kg*m/(s*s)就是N因为N的定义就是kg*m/(s*s)⼒的单位有那些国际单位制是⽜顿(N),此外还有千克⼒(kgf,1kgf=9.80665N)、吨⼒(tf,1tf=9806.65N)、达因(dyn,1dyn=0.00001N)、磅达(pdl,1pdl=0.138255N)、磅⼒(lbf,1lbf=4.44822N)N/kg=kg.m/s2/kg=m/s2重⼒加速度g=9.8⽜/千克(N/Kg)g=9.8m/s2,或取g=10m/s2。
压强的概念,公式,单位,及其中单位的意义。
定义或解释①垂直作⽤于物体单位⾯积上的⼒叫做压⼒。
②物体的单位⾯积上受到的压⼒的⼤⼩叫做压强。
(2)单位在国际单位制中,压强的单位是帕斯卡,简称帕,即⽜顿/平⽅⽶。
压强的常⽤单位有千帕、标准⼤⽓压、托、千克⼒/厘⽶2、毫⽶⽔银柱等等。
(之所以叫帕斯卡是为了纪念法国科学家帕斯卡)(3)公式:p=F/Sp表⽰压强,单位帕斯卡(简称帕,符号Pa)F表⽰压⼒,单位⽜顿(N)S 表⽰受⼒⾯积,单位平⽅⽶(4)说明①不少学科常常把压强叫做压⼒,同时把压⼒叫做总压⼒。
这时的压⼒不表⽰⼒,⽽是表⽰垂直作⽤于物体单位⾯积上的⼒。
所以不再考虑⼒的⽮量性和接触⾯的⽮量性,⽽将压⼒作为⼀个标量来处理。
在中学物理中,为避免作⽤⼒和单位⾯积作⽤⼒的混淆,⼀般不⽤压⼒来表⽰压强。
⽔的密度1000kg/m3.⽽且随温度变化略有变化。
4摄⽒度时为⽔密度的最⼤值压⼒单位换算表是怎样的?压⼒单位换算兆帕MPa>巴bar>KPa>pa 然后公⽄和⽄是插在哪个⾥⾯?公⽄=1公⽄⼒/cm^2 = 10^5Pa = 1bar1MPa=10bar=1000KPa=10^6paP=ρ* g* H(P-压强,单位:=Pa;;ρ-密度,单位:=kg/m3;g-重⼒加速度,单位:=10m/s2;H-⾼度,单位:⽶)P=ρ* g* H*10^ (-5) (P-压强,单位:=bar;;ρ-密度,单位:=kg/m3;g-重⼒加速度,单位:=10m/s2;H-⾼度,单位:⽶)扬程20M的清⽔离⼼泵出⼝压⼒怎么计算?出⼝选⽤多⼤的压⼒表合适?依据扬程20M,可以计算出20⽶⽔柱底部的压强为P=⽔柱⾼*⽔密度=0.2MPa,由此得知泵的出⼝压⼒不⼩于0.2MPa;另⼀⽅⾯,⽔泵的扬程标称20m,即便留有⼀定的于都,真正的扬程也不太可能超过此标称值很多,按最⾼扬程40M,则出⼝压⼒⼩于0.4MPa;即可以选⽤最⼤量程0.4MPa的压⼒表扬程是指单体重量流体经泵所获得的能量。
潜水泵的流量与扬程潜水泵属于水泵的一种,主要以不锈钢等材质制作,满足长期在水质中工作的要求。
如一般的离心式水泵一样,在水泵的原理结构上都是以叶轮旋转产生的离心力实现介质的输送。
水泵行业最基本的也是水泵最重要的参数为水泵的“流量”和“扬程”,这也是判断水泵效率的最主要参数,大流量的FS中开泵效率可以达到90%以上,但流量如此大的同样扬程就会比较小,这也揭露了水泵流量和扬程的参数关系,流量提升时扬程就有一定的下降,综合表现为水泵的流量和扬程呈一个反比的关系。
潜水泵在作业时往往需要浸没在介质中,影响潜水泵参数的因素有很多,除一些特殊状况,如进水口堵塞、叶轮受损等,潜水泵在一些没有受损的情况下同样会产生影响正常流量扬程的问题,尤孚在用户反馈的问题中同样出现了因为一些可以避免的问题导致的潜水泵流量扬程参数受影响等问题。
安装时一定要选择合适的安装方式,不正确的安装方式会导致水泵的振动、异响,水泵出水不正常。
这也是尤孚在潜水泵的安装方式上进行改进的原因,通过增加下止推轴承部件,使得潜水泵能够水平180°的安装使用,部分特殊情况下还可以通过浮筒安装等方式解决,水泵安装的合理才能让水泵运行中减少问题的出现。
管路材质不合理,管路复杂。
在设计出水管路的过程中,我们尽量选择对水泵扬程影响较小的管路,并且管路设计上一定要删繁就简,减少弯管,降低管损。
管路对水泵扬程的影响比较大,特别是弯管对水泵扬程造成的影响较大,所有管路中还是要尽量减少弯管的个数,此外管路的材质,管路走向同样影响着水泵的扬程。
潜水泵如同其他泵型都是如此,外界环境多少都影响着水泵的额定参数,我们在设计整个流程时一定需要多方面考虑,避免因工况问题导致水泵参数达不到标准影响潜水泵的正常使用。
尤孚泵业在一些案例中同样出现了诸如此类的问题出现,希望使用潜水泵的用户能够正确的使用到合理合适的产品。

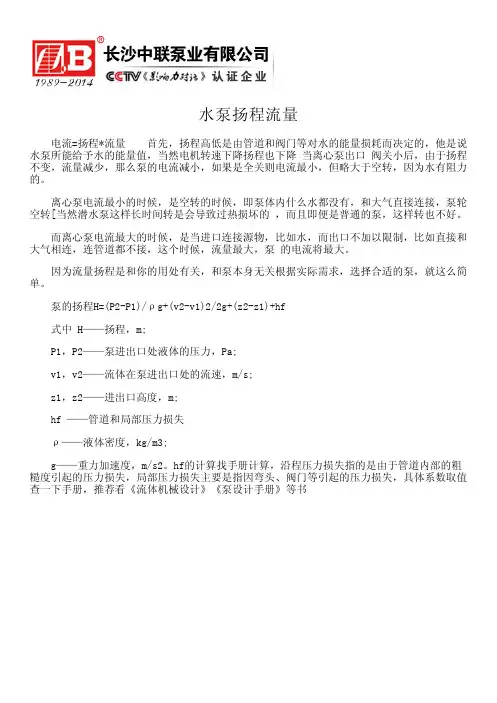

水泵扬程流量
电流=扬程*流量 首先,扬程高低是由管道和阀门等对水的能量损耗而决定的,他是说水泵所能给予水的能量值,当然电机转速下降扬程也下降 当离心泵出口 阀关小后,由于扬程不变,流量减少,那么泵的电流减小,如果是全关则电流最小,但略大于空转,因为水有阻力的。
离心泵电流最小的时候,是空转的时候,即泵体内什么水都没有,和大气直接连接,泵轮空转[当然潜水泵这样长时间转是会导致过热损坏的 ,而且即便是普通的泵,这样转也不好。
而离心泵电流最大的时候,是当进口连接源物,比如水,而出口不加以限制,比如直接和大气相连,连管道都不接,这个时候,流量最大,泵 的电流将最大。
因为流量扬程是和你的用处有关,和泵本身无关根据实际需求,选择合适的泵,就这么简单。
泵的扬程H=(P2-P1)/ρg+(v2-v1)2/2g+(z2-z1)+hf
式中 H——扬程,m;
P1,P2——泵进出口处液体的压力,Pa;
v1,v2——流体在泵进出口处的流速,m/s;
z1,z2——进出口高度,m;
hf ——管道和局部压力损失
ρ——液体密度,kg/m3;
g——重力加速度,m/s2。
hf的计算找手册计算,沿程压力损失指的是由于管道内部的粗糙度引起的压力损失,局部压力损失主要是指因弯头、阀门等引起的压力损失,具体系数取值查一下手册,推荐看《流体机械设计》《泵设计手册》等书。
水泵流量扬程功率公式引言水泵是一种常用的设备,用于将液体从一处输送到另一处。
在使用水泵的过程中,我们经常需要了解水泵的流量、扬程和功率等参数,以便选择合适的水泵和评估其性能。
本文将介绍水泵流量、扬程和功率之间的关系,并给出相应的公式。
水泵流量水泵流量是指水泵单位时间内输送液体的体积。
常用的单位有立方米每小时(m³/h)和升每秒(L/s)等。
水泵的流量决定了其输送液体的能力,是选择水泵时需要考虑的重要参数。
水泵扬程水泵扬程是指水泵将液体输送至某一高度或压力时所克服的垂直高度差。
通常用米或帕斯卡(Pa)表示。
水泵扬程与液体的输送能力和输送距离有关,是评估水泵性能和选择合适水泵的重要指标。
水泵功率水泵功率是指水泵单位时间内用于克服流阻、克服扬程等所做的功。
通常以千瓦(kW)表示。
水泵功率与水泵的输送流量和扬程有关,能够反映水泵的工作能力和能耗情况。
水泵流量扬程功率公式根据流体力学原理,水泵的流量、扬程和功率之间存在着一定的关系。
一般来说,可以使用以下公式计算水泵的流量、扬程和功率:•水泵流量公式:$$Q = A \\cdot v$$•其中,Q表示流量,A表示截面积,v表示流速。
•水泵扬程公式:$$H = \\frac{P}{\\rho \\cdot g \\cdot Q}$$•其中,H表示扬程,P表示功率,$\\rho$ 表示液体密度,g表示重力加速度,Q表示流量。
•水泵功率公式:$$P = \\rho \\cdot g \\cdot Q \\cdot H$$•其中,P表示功率,$\\rho$ 表示液体密度,g表示重力加速度,Q 表示流量,H表示扬程。
实际应用水泵流量、扬程和功率的计算对于水泵的选型和使用来说非常重要。
通过使用上述公式,可以根据实际需要计算出所需的流量、扬程和功率,从而选择合适的水泵。
在实际应用中,需要考虑到水泵的效率和压降等因素。
水泵的效率通常介于0.1到0.9之间,不同类型的水泵会有不同的效率。
扬程和流量的关系计算公式扬程和流量是液体输送系统中的两个重要参数。
扬程是指液体克服重力势能和阻力消耗所需的能量,以m为单位计算;流量是指单位时间内液体通过输送系统的体积,以L/min或m³/h为单位计算。
扬程和流量的关系计算公式可以帮助我们计算液体输送系统的性能。
扬程和流量的关系计算公式为Q=K·H^m,其中Q表示流量,K 和m都是常数,H表示扬程。
该公式中的K和m是实验确定的参数,因此,该公式连接了流量和扬程之间的关系。
公式中的常数K是原始流量Q和原始扬程H的比例系数,类似于管道的截面面积。
常数m是与液体输送系统的管道类型和内部粗糙度等参数有关的实验指数。
对于光滑的管道,m约等于1.85;对于粗糙的管道,m略高于1.85。
这个公式表明,特定的扬程和流量之间存在着一种特定的关系。
如果我们知道了其中的任何两个参数,就可以通过公式计算出第三个参数的值。
例如,如果我们知道液体的流量和扬程,则可以根据公式计算出系统所需的能量。
同样地,如果我们知道扬程和能量,则可以计算出流量以评估系统的输送效率。
为了计算液体输送系统的性能,我们需要测量扬程和流量的值。
扬程可以通过液位差、液体的重量以及管道内的阻力来测量。
流量可以通过计算液体体积和时间的比例来测量。
在实际应用中,我们还需要考虑诸如液体的密度和粘度、管道的长度和直径、管道内部的摩擦等因素。
总之,扬程和流量是液体输送系统中的两个关键参数。
它们之间的关系需要通过计算公式来表达。
该公式可以帮助我们评估液体输送系统的性能,并确定所需的能量或流量。
因此,对于设计、调节或优化液体输送系统的工作,扬程和流量的关系计算公式是非常重要的。
潜水泵选型参数大全1.泵的扬程:扬程是指水泵能够把水抬升的高度。
在选购潜水泵时,要根据实际使用场景确定所需的扬程。
通常情况下,扬程越高,所需的功率也越大。
2.泵的流量:流量是指单位时间内通过泵的水量。
根据需要排水或供水的量来选择合适的流量。
流量越大,所需的功率也越大。
3.泵的效率:效率是指泵转换的功率与输入的功率之比。
选择高效率的潜水泵可以减少能源消耗和运行成本。
4.泵的材质:潜水泵常见的材质有铸铁、不锈钢和塑料等。
不同的材质具有不同的耐腐蚀性和耐磨性,可以根据实际使用环境选择适合的泵材质。
5.泵的电压和功率:潜水泵通常需要接入电源供电。
选择适合的电压和功率可以确保潜水泵正常工作。
6.泵的类型:根据不同的使用场景和要求,潜水泵的类型也有所不同。
常见的潜水泵类型包括深井潜水泵、污水潜水泵、清水潜水泵、潜水潜水泵等。
7.泵的防护等级:潜水泵通常需要在水下长时间运行,所以具备良好的防护性能非常重要。
选择具有足够的防护等级的潜水泵可以保证其在水下运行时不受水压和水温的影响。
8.泵的安装方式:潜水泵可以选择水平安装或垂直安装。
根据实际使用场景和空间限制选择合适的安装方式。
9.泵的维护和保养:潜水泵的维护和保养对于延长泵的使用寿命和保持正常运行非常重要。
选择易于维护和保养的潜水泵可以减少后期维护成本。
10.泵的价格和品牌:根据预算和品牌信誉选择合适的潜水泵。
价格和品牌是选择潜水泵时需要考虑的重要因素。
总之,选购潜水泵时要综合考虑扬程、流量、效率、材质、电压和功率、类型、防护等级、安装方式、维护和保养以及价格和品牌等因素,选择适合的潜水泵参数可以确保其能够正常工作并满足使用需求。
水泵流量与压力、扬程之间的关系水泵,大家都知道吧。
那玩意儿在生活中无处不在。
无论是农田灌溉,还是工业用水,甚至家里的洗衣机,都离不开它。
今天,我们就聊聊水泵的流量、压力和扬程之间的关系。
一、流量的概念1.1 流量是什么流量,简单来说,就是单位时间内通过某个截面的水量。
就像水龙头开得大,水流得快;开得小,水流得慢。
流量是衡量水泵性能的一个重要指标。
比如,一台水泵的流量是100升每分钟,那就意味着每分钟能抽出100升水。
听起来挺简单的,但流量的大小直接关系到水泵能否满足我们的需求。
1.2 流量的影响因素流量受多种因素影响。
水泵的设计、转速、管道的直径和长度,甚至水的粘度,都可能让流量大打折扣。
假如管道太窄,水流自然不畅。
就像塞车,车多了,路就显得狭窄。
而水泵的扬程和流量又是密不可分的。
扬程越高,水泵需要克服的阻力越大,流量可能就会减小。
这时候,水泵的流量就像一条河,河水流得快慢受很多因素制约。
二、压力的作用2.1 压力的基本概念接下来说说压力。
水泵的压力,通俗来说,就是水泵把水“推”的力量。
压力越大,水就能流得更远。
想象一下,水从二楼流到一楼,得有足够的“推力”才能顺利送到。
压力在水泵工作中起着举足轻重的作用。
2.2 压力和流量的关系流量和压力之间有着微妙的关系。
压力大,流量未必也大;反之,流量大,压力可能就小。
水泵在工作时,流量和压力常常是相互制约的。
可以说,这两者就像一对儿好朋友,有时候需要互相妥协。
比如,在喷泉中,水柱高高喷起,流量大,但水的压力也得够,才能让它保持那样的状态。
2.3 如何提高压力要提高水泵的压力,有几个办法。
首先,可以选择更高扬程的水泵。
其次,减少管道的阻力,管道越顺畅,水流压力就越大。
再者,定期维护水泵,确保它的各个部件正常运转。
就像人一样,身体健康才能更有劲儿。
三、扬程的意义3.1 扬程的定义扬程,是指水泵能把水提升到多高的高度。
简单来说,就是水泵的“力量”究竟能把水送到哪里。
水泵流量与压力、扬程之间的关系在我们的日常生活和工业生产中,水泵是一种非常常见且重要的设备。
无论是用于供水、灌溉、消防,还是在工业流程中的液体输送,水泵都发挥着关键作用。
而要理解水泵的工作性能和选择合适的水泵,就必须搞清楚流量、压力和扬程这三个关键参数之间的关系。
首先,让我们来了解一下这三个概念。
流量,简单来说,就是单位时间内通过水泵的液体体积。
通常用立方米/小时(m³/h)或升/秒(L/s)来表示。
流量越大,意味着在单位时间内水泵能够输送更多的液体。
压力,则是指液体在管道中流动时对管壁产生的作用力。
一般用帕斯卡(Pa)、兆帕(MPa)或公斤力/平方厘米(kgf/cm²)来度量。
压力的大小决定了液体能够被输送到多远的距离以及克服多大的阻力。
扬程,是指水泵能够将液体提升的垂直高度。
比如说,将水从低处抽到高处,这个高度差就是扬程。
扬程通常也用米(m)来表示。
那么,流量、压力和扬程之间到底有着怎样的关系呢?从本质上讲,它们是相互关联、相互影响的。
当水泵的扬程增加时,流量往往会减小。
这就好比我们用力向上扔一个球,扔得越高,球的速度就会越慢。
在水泵中,为了克服更高的扬程,水泵需要消耗更多的能量,从而导致流量减少。
反之,当降低扬程时,流量通常会增大。
想象一下水从一个较低的高度流下,水流速度会更快,流量也会相应增加。
压力与扬程之间也存在着密切的关系。
一般来说,扬程越高,所需要产生的压力就越大。
因为要将液体提升到更高的位置,就需要更大的力量来推动液体克服重力。
同时,流量和压力之间也有着一定的关联。
在一定的管径下,流量越大,压力损失就越大。
这就好像在一条管道中,水流得越快,对管道壁的冲击力就越大,从而导致压力的下降。
为了更直观地理解它们之间的关系,我们可以通过一个简单的例子来说明。
假设我们有一个水泵,要将水从一个水池抽到 10 米高的另一个水池。
如果我们不考虑管道中的阻力等因素,根据重力势能的原理,水泵至少需要提供能够克服 10 米水柱重力的压力,才能将水抽到目标水池。
泵扬程与流量的关系如何计算扬程泵的性能曲线是指在一定转速下,泵的流量与扬程之间的关系图。
通过性能曲线,我们可以计算在不同流量下的扬程。
计算扬程的方法有两种:直接读取性能曲线和使用基本泵方程计算。
1.直接读取性能曲线:性能曲线通常由泵制造商提供,其中扬程(H)表示为流量(Q)的函数。
曲线上给出了给定转速下的典型流量和扬程值。
读取性能曲线的步骤如下:-找到所需的转速线。
性能曲线通常包含不同的转速线,如1450转/分、2900转/分等。
选择与泵的实际转速最接近的线。
-沿着所选的转速线,找到指定的流量值(Q)。
-在该流量值(Q)处,读取对应的扬程值(H),即为我们所需的结果。
2.使用基本泵方程计算:通过基本泵方程,我们可以计算在给定流量下的扬程。
基本泵方程如下:H=(P2-P1)/ρg+(V2^2-V1^2)/2g+z2-z1其中,H为扬程,P为压力,ρ为液体密度,g为重力加速度,V为速度,z为高度。
详细计算过程如下:-确定进口和出口压力(P1和P2)。
如果进口和出口处有压力传感器,则直接读取压力值;若无,可通过流量测量仪表和管道减压计判断。
-确定液体的密度(ρ),可以通过液体的温度和压力查表获得。
-确定液体的速度(V),速度可以近似为流量除以泵的进口截面积。
-确定液体的高度差(z2-z1),液体高度差可通过建筑的高度差或者管道的设计参数确定。
-将以上数据代入基本泵方程,计算得到扬程值(H)。
需要注意的是,以上计算方法是在假设理想条件下使用的。
在实际使用中,需考虑泵的效率以及管路的摩擦与阻力等因素,以得到准确的扬程计算结果。
在泵站设计与选择过程中,泵扬程与流量的关系计算是不可或缺的。
通过读取性能曲线或使用基本泵方程,我们可以确定在给定流量下所需的扬程值,以确保泵的正常运行。
流量、扬程、轴功率的关系一、引言流量、扬程和轴功率是涉及到水泵工作性能的重要参数。
在水泵的选择和设计过程中,了解它们之间的关系对于确保水泵的高效运行至关重要。
本文将介绍流量、扬程和轴功率之间的关系以及它们对水泵性能的影响。
二、流量、扬程和轴功率的概念1. 流量:流量是指单位时间内通过水泵的液体体积。
通常以立方米每小时(m³/h)或升每秒(L/s)来表示。
流量的大小直接影响着水泵的处理能力和输送能力。
2. 扬程:扬程是指水泵将液体抬升到的高度差。
它是水泵输送液体所需的能量消耗。
扬程通常以米(m)来表示。
3. 轴功率:轴功率是指水泵轴传递给液体的功率,也可以理解为水泵所需的电机输入功率。
轴功率通常以千瓦(kW)来表示。
三、流量、扬程和轴功率的关系1. 流量与扬程的关系:流量与扬程之间存在反比关系。
当扬程增加时,流量会减少;当扬程减小时,流量会增加。
这是因为在提高液体高度差的情况下,水泵需要更多的能量来克服重力和摩擦力,从而降低了液体的流动速度和流量。
2. 流量与轴功率的关系:流量与轴功率之间存在正比关系。
当流量增加时,轴功率也会增加;当流量减小时,轴功率会减小。
这是因为水泵需要通过轴传递更多的能量来提供更大的流量。
3. 扬程与轴功率的关系:扬程与轴功率之间存在正比关系。
当扬程增加时,轴功率也会增加;当扬程减小时,轴功率会减小。
这是因为在提高液体高度差的情况下,水泵需要提供更多的能量来克服重力,从而增加了轴功率的需求。
四、流量、扬程和轴功率对水泵性能的影响1. 流量的影响:流量是衡量水泵处理能力和输送能力的重要指标。
较大的流量意味着水泵可以处理更多的液体,适用于大流量要求的场合。
较小的流量则适用于小流量要求的场合。
2. 扬程的影响:扬程是衡量水泵输送能力和能量消耗的重要指标。
较大的扬程意味着水泵可以将液体抬升到更高的高度,适用于液体输送距离较长的场合。
较小的扬程适用于液体输送距离较短的场合。
水泵扬程流量的关系水泵的扬程和流量之间的关系,听起来好像很高深,其实说白了,就是看水泵是怎么“挑水”的。
说到挑水,这事儿好像大家都知道。
古时候,挑水可真是累活,不管你是在井口提水,还是在河边舀水,都得力气大,技巧好。
现在好了,有了水泵,啥都不愁了,水自个儿就能上来了。
不过,这水泵的“挑水”也不是那么简单的,得看它的扬程和流量到底咋回事儿。
我们先说扬程。
你可以理解为水泵能把水“挑”多高,扬程大就是水泵能够“挑战”更高的高度。
假设你住高楼,水管得把水从底层一直送到顶层,要是水泵的扬程不足,水就上不去了,水管也就“打白工”了。
而流量呢,简单说就是水泵每秒钟能送多少水。
要是你家里有个水泵,想着“冲”个澡,结果水流得慢得像蜗牛走路,那肯定不行。
流量不够,啥也做不了。
所以,这俩家伙,扬程和流量,谁都不能少,缺了一个,就会影响水泵的工作效果。
你想啊,水泵工作的时候,扬程和流量是相互制约的。
扬程越高,水泵的“吸力”就越强,但也意味着水流得慢。
像什么抽水机,水泵这种东西,扬程一大,流量自然就会下降。
反过来说,流量要是增加,水泵就得降低扬程,水流才能快。
这就好像你用力去搬一个很重的箱子,搬得越高,手上的力量就得越大,但如果你只是轻轻推着一个小箱子,你就能加速推得很远。
就这么简单!其实呢,水泵的扬程和流量就像两只“拔河”比赛的绳子,你强我弱,谁也不肯让谁。
你如果需要大量的水,流量得大,那就得牺牲一点扬程,水泵送得更快一些;但如果你是需要把水送得很高,那么流量就得小点,水就“慢慢”上升。
真是矛盾重重,哈哈,不过也正是因为这个原因,水泵在设计上有时候很讲究平衡,要么是高扬程,低流量,要么是低扬程,高流量。
两者的关系,复杂得让人头疼,但也挺有意思的。
说到这里,你可能会觉得水泵就是一个“作怪”的东西,其实不然,水泵在很多场合下都挺靠谱的。
举个例子,在农业灌溉上,咱们就需要一个流量比较大的水泵,因为要灌溉大量的农田。
你想,水流要快,才行,不能让它滴滴答答,浇上一亩地得浇一天!那样谁也等不起。
水泵扬程与流量的计算公式水泵是一种常见的机械设备,用于将液体从低处抽到高处。
在水泵的工作过程中,我们经常会涉及到水泵的扬程和流量的计算。
本文将介绍水泵扬程与流量的计算公式及其相关内容。
一、水泵扬程的计算公式水泵扬程是指水泵能够将液体抬升的高度,通常用米(m)作为单位。
在水泵的工作过程中,液体需要克服重力和摩擦力才能被抽到高处,因此水泵扬程与液体的密度、重力加速度以及摩擦损失等因素有关。
水泵扬程的计算公式可以表示为:H = (P2 - P1) / (ρg) + h1 - h2 - hf其中,H表示水泵扬程,P2表示水泵出口的压力,P1表示水泵入口的压力,ρ表示液体的密度,g表示重力加速度,h1表示吸入口处的液体高度,h2表示出口处的液体高度,hf表示液体在管道中的摩擦损失。
二、水泵流量的计算公式水泵流量是指单位时间内通过水泵的液体体积,通常用立方米每秒(m3/s)作为单位。
水泵流量与液体的速度、截面积以及摩擦损失等因素有关。
水泵流量的计算公式可以表示为:Q = A × v其中,Q表示水泵流量,A表示液体通过截面的面积,v表示液体的速度。
三、水泵扬程与流量的关系水泵扬程和流量是水泵性能的重要指标,它们之间存在一定的关系。
一般来说,水泵的扬程越大,流量就越小;水泵的扬程越小,流量就越大。
在实际应用中,我们可以根据工程需求来选择合适的水泵扬程和流量。
例如,对于需要将水从一处抽到另一处的工程,我们可以通过计算所需的扬程和流量来选择合适的水泵型号和参数。
四、水泵扬程与流量的影响因素水泵扬程和流量的大小受多种因素的影响,下面列举一些常见的影响因素:1. 水泵的类型和参数:不同类型的水泵具有不同的扬程和流量特性,例如离心泵和柱塞泵等。
2. 液体的性质:液体的密度、黏度和温度等因素会影响水泵的扬程和流量。
3. 管道的长度和直径:管道的长度和直径会影响液体的流动阻力,从而影响水泵的扬程和流量。
4. 摩擦损失:液体在管道中流动时会产生摩擦损失,摩擦损失的大小与管道的材质和粗糙度有关。
潜水泵的流量和扬程指什么?天津水泵厂家关键词:潜水泵的流量和扬程指什么?天津水泵厂家一般水泵上会标明:电压、流量和扬程。
通常流量是指水泵在单位时间内送水量多少升/小时。
扬程是指水提升的高度多少米。
功率是额定功率多少瓦。
理论上,一维流体流动的基本物理量:流量,密度,速度。
流量是某个位置x的单位时间的通过量,即通量q(x,t)。
流体密度是某t时刻单位长度流体的数量p(x,t)。
流体速度是某t时刻,某个位置x的流体移动量u(x,t)。
满足基本关系:q(x,t)=p(x,t)u(x,t)。
泵的流量=横截面积×流速,水泵扬程= 吸水扬程+ 压水扬程。
一般认为实际扬程是指水面的提升高度,吸水压差和扬水压差对应着流体密度。
(了解更多请点击进入雨辰泵业官网)在额定功率下,泵的设计综合考虑了出入水管的口径、叶片大小、叶片的速度、工作温度、衰减和使用寿命。
不去考虑泵的功率损耗和寿命等因素,在同样的真实标定功率下,同样的管横截面积下,流速决定了流量。
叶片越大,转速越快,流速越大。
叶片越大,转速越快,工作温度越高,衰减越快,寿命越短。
在流速恒定下,流量越大,压差也越大,要求功率越大。
因此,一般泵的功率大,流量和扬程都会大。
同样功率的泵先保证扬程,再看流量。
天津雨辰泵业有限责任公司镶嵌于渤海之滨的宁河县七里海国家湿地公园附近,是宁河县距离天津市城区前沿地带,到达天津市区仅10公里,北京市120公里、唐山市70公里、天津滨海机场13公里、天津港45公里。
地理环境优美,交通便利。
雨辰泵业主要致力于研发生产井用潜水泵、潜水排污泵、潜水轴流泵、潜水混流泵、高压潜水泵等各种节能型潜水泵,多年的产品生产销售技术经验告诉我们:更节能、更经久耐用的服务团队才是一家水泵企业发展生存壮大的根本。
(了解更多请点击进入雨辰泵业官网)我公司常年与天津低碳节能产业园达成合作,巨资投入研发,在低碳节能方面做出了可观的成绩。
在宁河县政府的大力鼓励下成立天津雨辰泵业有限责任公司。
1. 流量水泵的流量又称为输水量,它是指水泵在单位时间内输送水的数量。
以符号Q来表示,其单位为升/秒、立方米/秒、立方米/小时。
2. 扬程水泵的扬程是指水泵能够扬水的高度,通常以符号H来表示,其单位为米。
离心泵的扬程以叶轮中心线为基准,分由两部分组成。
从水泵叶轮中心线至水源水面的垂直高度,即水泵能把水吸上来的高度,叫做吸水扬程,简称吸程;从水泵叶轮中心线至出水池水面的垂直高度,即水泵能把水压上去的高度,叫做压水扬程,简称压程。
即水泵扬程= 吸水扬程+ 压水扬程应当指出,铭牌上标示的扬程是指水泵本身所能产生的扬程,它不含管道水流受摩擦阻力而引起的损失扬程。
在选用水泵时,注意不可忽略。
否则,将会抽不上水来。
3. 功率在单位时间内,机器所做功的大小叫做功率。
通常用符号N 来表示。
常用的单位有:公斤·米/秒、千瓦、马力。
通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。
动力机传给水泵轴的功率,称为轴功率,可以理解为水泵的输入功率,通常讲水泵功率就是指轴功率。
由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。
必然消耗了一部分功率,所以水泵不可能将动力机输入的功率完全变为有效功率,其中定有功率损失,也就是说,水泵的有效功率与泵内损失功率之和为水泵的轴功率
、。
