BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动力电池的管理和应用。
OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动力蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进行数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进行控制，热管理，存储电池单体电压等运行数据、故障报警和继电器控制记录，对电池出现的故障进行诊断和报警，最终达到防止电池过充和过放，延长其使用寿命等功能。
OPT电池管理系统一般是由一个主机模块，一个显示屏模块，一个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进行信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显示屏模块显示，显示屏模块能显示BMS状态信息和进行参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进行充电管理。
OPT BMS系统运行拓扑图如下：图1 OPT BMS拓扑图1.系统结构示图OPT电池管理系统一般分一体箱和分体箱，根据客户需求和电池型号配置而设计。
一体箱是主机模块、采集模块等组件都放置于同一个箱体，统一的对外接口，比较典型的一体箱结构示意图如下：图2 BMS一体箱示意图分体箱是由主控箱和电池箱组成，主控箱一般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的一个主控箱示意图：图3 BMS主控箱结构示意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进行热管理，其中典型的一个电池箱结构示意图如下：动力线接口通讯口采用螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构示意图2.OPT BMS各部件功能及其接口定义3.1 OPT BMS外形尺寸1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显示模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并能在显示屏模块指定位置显示，同时可以通过专用CAN 口上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本身或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显示屏模块指定位置显示。
系统概述GTBMS005A-MC11电池管理系统由彩色触摸屏、GTBMS005A-MC11管理主机、GTBMS005A-VT电压、温度采集模块和GTBMS005A-CH电流采集模块组成检测电池组中所有单体电池电压，电池组总电流，环境温度。
具体性能如下：1•系统主机由彩色触摸屏和管理计算机构成，触摸屏首页显示电池组总电压、电池组总电流、储备电量(SOC、最高温度，通过触屏可以查看到所有采集数据包括每只单体电池电压，所有温度,容量，能量等;通过触屏可以对系统工作参数进行设置，系统运行参数包括：每块采集模块管理电池数量选择，电池电压上限、下限报警限制设置，温度上限报警设置，最大充电电流，电流上限报警设置，电压互差最大上限报警设置，充电次数，电池健康指数,SOC初始值设置，额定容量，储备电量校正系数，系统时钟2•系统电压和温度采集板采用模块化结构，每个模块管理10只电池和1路温度。
采集板可适应电动车电池分布较广的特点，随电池箱分散安装，之间仅需电源线和少量数据通讯线连接。
3.电压和温度采集板管理电池数量可以从1~N(N W 10只灵活设置，接线方式采用N+1根;温度可根据需要设置成有或无。
4•电流采集模块提供一路电流采集量，电流传感器选用电流霍尔传感器。
5. 主机提供CAN总线接口，与ISO 11898标准完全兼容。
6. 主机提供USB接口，主机提供数据存储功能，数据存储的时间间隔为20秒，可0~300A0.5 s 0.1 s 0.1AI 安时•检测上保存连续7天的所有数据，通过USB 接口连接主机与计算机,使用BMS 应用软 件即可收到所有存储数据。
7. 主机提供报警接口，电压上、下限报警，温度上限报警,过流报警等 主要技术指标：供电电源 ............................. 需方提供DC12V 电压检测范围 ................................. 0~+5V 电压检测精度 ............................ ±（0.3%RD+0.2%FS电压显示分辨率 ................................. 1mV 霍尔传感器 电流检测范围电流检测精度 ............................. ± 0.5% 电流显示分辨率 .............................. 1A 温度检测范围 ............................ -10°C ~85C •温度检测精度（1 最小采样周期（电压 安时累计最小周期- 安时显示精度：……大于1000Ah报警触点指标最大开关电压................................ 30Vdc最大开关电流.............................. 1A注:以上触摸屏显示器，主机的通信接口，接线方式可以根据客户订货时需求而定以订货合同为准。
BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动力电池的管理和应用。
OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动力蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进行数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进行控制，热管理，存储电池单体电压等运行数据、故障报警和继电器控制记录，对电池出现的故障进行诊断和报警，最终达到防止电池过充和过放，延长其使用寿命等功能。
OPT电池管理系统一般是由一个主机模块，一个显示屏模块，一个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进行信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显示屏模块显示，显示屏模块能显示BMS状态信息和进行参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进行充电管理。
OPT BMS系统运行拓扑图如下：图1 OPT BMS拓扑图1.系统结构示图OPT电池管理系统一般分一体箱和分体箱，根据客户需求和电池型号配置而设计。
一体箱是主机模块、采集模块等组件都放置于同一个箱体，统一的对外接口，比较典型的一体箱结构示意图如下：图2 BMS一体箱示意图分体箱是由主控箱和电池箱组成，主控箱一般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的一个主控箱示意图：图3 BMS主控箱结构示意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进行热管理，其中典型的一个电池箱结构示意图如下：动力线接口通讯口采用螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构示意图2.OPT BMS各部件功能及其接口定义3.1 OPT BMS外形尺寸1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显示模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并能在显示屏模块指定位置显示，同时可以通过专用CAN 口上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本身或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显示屏模块指定位置显示。
Enterprise Development专业品质权威Analysis Report企业发展分析报告深圳市沃特玛电池有限公司免责声明:本报告通过对该企业公开数据进行分析生成，并不完全代表我方对该企业的意见，如有错误请及时联系;本报告出于对企业发展研究目的产生，仅供参考，在任何情况下，使用本报告所引起的一切后果，我方不承担任何责任:本报告不得用于一切商业用途，如需引用或合作，请与我方联系:深圳市沃特玛电池有限公司1企业发展分析结果1.1 企业发展指数得分企业发展指数得分深圳市沃特玛电池有限公司综合得分说明：企业发展指数根据企业规模、企业创新、企业风险、企业活力四个维度对企业发展情况进行评价。
该企业的综合评价得分需要您得到该公司授权后，我们将协助您分析给出。
1.2 企业画像类别内容行业电气机械和器材制造业-电池制造资质一般纳税人产品服务是：有形动产租赁；国内商业、物资供销业；1.3 发展历程2工商2.1工商信息2.2工商变更2.3股东结构2.4主要人员2.5分支机构2.6对外投资2.7企业年报2.8股权出质2.9动产抵押2.10司法协助2.11清算2.12注销3投融资3.1融资历史3.2投资事件3.3核心团队3.4企业业务4企业信用4.1企业信用4.2行政许可-工商局4.3行政处罚-信用中国4.4行政处罚-工商局4.5税务评级4.6税务处罚4.7经营异常4.8经营异常-工商局4.9采购不良行为4.10产品抽查4.11产品抽查-工商局4.12欠税公告4.13环保处罚4.14被执行人5司法文书5.1法律诉讼（当事人）5.2法律诉讼（相关人）5.3开庭公告5.4被执行人5.5法院公告5.6破产暂无破产数据6企业资质6.1资质许可6.2人员资质6.3产品许可6.4特殊许可7知识产权7.1商标信息最多显示100条记录，如需更多信息请到企业大数据平台查询7.2专利7.3软件著作权7.4作品著作权7.5网站备案7.6应用APP7.7微信公众号8招标中标8.1政府招标8.2政府中标8.3央企招标8.4央企中标9标准9.1国家标准9.2行业标准9.3团体标准9.4地方标准10成果奖励10.1国家奖励10.2省部奖励10.3社会奖励10.4科技成果11 土地11.1大块土地出让11.2出让公告11.3土地抵押11.4地块公示11.5大企业购地11.6土地出租11.7土地结果11.8土地转让12基金12.1国家自然基金12.2国家自然基金成果12.3国家社科基金13招聘13.1招聘信息感谢阅读:感谢您耐心地阅读这份企业调查分析报告。

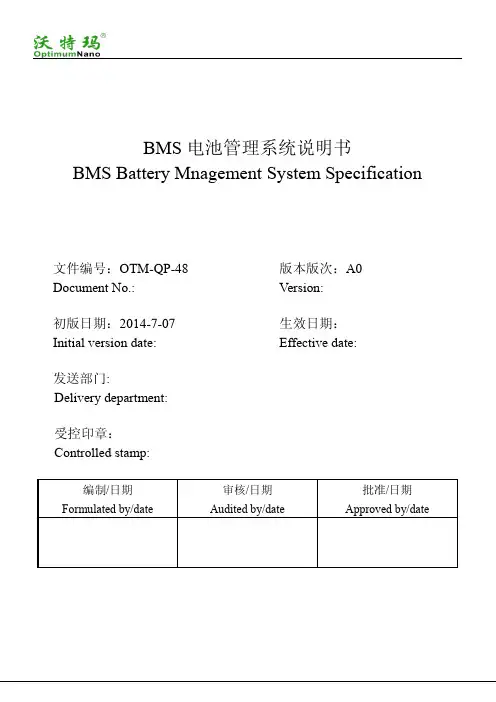

BMS电池管理系统说明书BMS Battery Mnagement System Specification文件编号：OTM-QP-48 版本版次：A0 Document No.: Version:初版日期：2014-7-07 生效日期：Initial version date: Effective date:发送部门:Delivery department:受控印章：Controlled stamp:编制/日期Formulated by/date审核/日期Audited by/date批准/日期Approved by/date文件名称Document name BMS电池管理系统说明书BMS Battery Mnagement System Specification文件修改履历Modification Records版本Version 章节号ChapterNo.修改内容Modification content修改日期Modification date修改人MenderA0 初稿邓桂超文件名称Document name BMS电池管理系统说明书BMS Battery Mnagement System Specification1.概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，完成对动力电池的管理和应用。
