发电机定子绕组冒烟事故的分析及改进

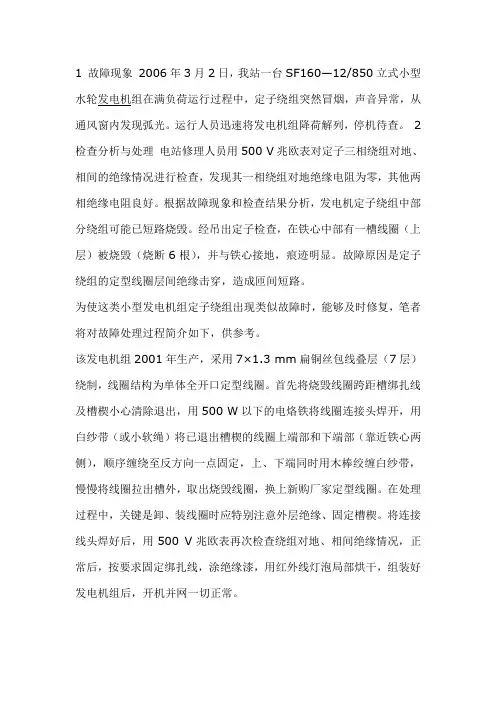

1 故障现象2006年3月2日，我站一台SF160—12/850立式小型
通风窗内发现弧光。

运行人员迅速将发电机组降荷解列，停机待查。

2 检查分析与处理电站修理人员用500 V兆欧表对定子三相绕组对地、相间的绝缘情况进行检查，发现其一相绕组对地绝缘电阻为零，其他两相绝缘电阻良好。

根据故障现象和检查结果分析，发电机定子绕组中部分绕组可能已短路烧毁。

经吊出定子检查，在铁心中部有一槽线圈（上层）被烧毁（烧断6根），并与铁心接地，痕迹明显。

故障原因是定子绕组的定型线圈层间绝缘击穿，造成匝间短路。

为使这类小型发电机组定子绕组出现类似故障时，能够及时修复，笔者将对故障处理过程简介如下，供参考。

该发电机组2001年生产，采用7×1.3 mm扁铜丝包线叠层（7层）绕制，线圈结构为单体全开口定型线圈。

首先将烧毁线圈跨距槽绑扎线及槽楔小心清除退出，用500 W以下的电烙铁将线圈连接头焊开，用白纱带（或小软绳）将已退出槽楔的线圈上端部和下端部（靠近铁心两侧），顺序缠绕至反方向一点固定，上、下端同时用木棒绞缠白纱带，慢慢将线圈拉出槽外，取出烧毁线圈，换上新购厂家定型线圈。

在处理过程中，关键是卸、装线圈时应特别注意外层绝缘、固定槽楔。

将连接线头焊好后，用500 V兆欧表再次检查绕组对地、相间绝缘情况，正常后，按要求固定绑扎线，涂绝缘漆，用红外线灯泡局部烘干，组装好发电机组后，开机并网一切正常。

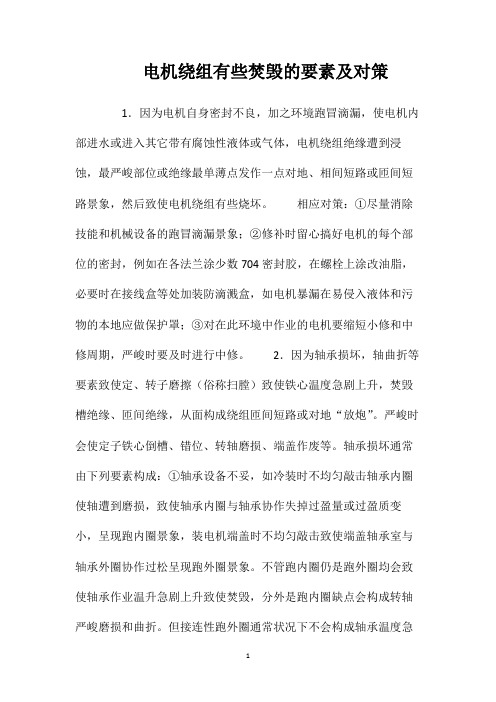

电机绕组有些焚毁的要素及对策1．因为电机自身密封不良，加之环境跑冒滴漏，使电机内部进水或进入其它带有腐蚀性液体或气体，电机绕组绝缘遭到浸蚀，最严峻部位或绝缘最单薄点发作一点对地、相间短路或匝间短路景象，然后致使电机绕组有些烧坏。

相应对策：①尽量消除技能和机械设备的跑冒滴漏景象；②修补时留心搞好电机的每个部位的密封，例如在各法兰涂少数704密封胶，在螺栓上涂改油脂，必要时在接线盒等处加装防滴溅盒，如电机暴漏在易侵入液体和污物的本地应做保护罩；③对在此环境中作业的电机要缩短小修和中修周期，严峻时要及时进行中修。

2．因为轴承损坏，轴曲折等要素致使定、转子磨擦（俗称扫膛）致使铁心温度急剧上升，焚毁槽绝缘、匝间绝缘，从面构成绕组匝间短路或对地“放炮”。

严峻时会使定子铁心倒槽、错位、转轴磨损、端盖作废等。

轴承损坏通常由下列要素构成：①轴承设备不妥，如冷装时不均匀敲击轴承内圈使轴遭到磨损，致使轴承内圈与轴承协作失掉过盈量或过盈质变小，呈现跑内圈景象，装电机端盖时不均匀敲击致使端盖轴承室与轴承外圈协作过松呈现跑外圈景象。

不管跑内圈仍是跑外圈均会致使轴承作业温升急剧上升致使焚毁，分外是跑内圈缺点会构成转轴严峻磨损和曲折。

但接连性跑外圈通常状况下不会构成轴承温度急剧上升，只需轴承无缺，容许接连性跑外圈景象存在。

②轴承腔内未清洁洁净或所加油脂不洁净。

例如轴承坚持架内的纤细刚性物质未完全拾掇洁净，作业时轴承滚道受损致使温升过高焚毁轴承。

③轴承从头替换加工，电机端盖嵌套后过盈量大或椭圆度超支致使轴承滚珠游隙过小或不均匀致使轴承作业时磨擦力添加，温度急剧上升直至焚毁。

④因为定、转子铁心轴向错位或从头对转轴机加工后精度不行，致使轴承内、外圈不在一个切面上而致使轴承作业“吃别劲”后温添加直至焚毁。

⑤因为电机本体作业温升过高，且轴承赔偿加油脂不及时构成轴承缺油乃至焚毁。

⑥因为纷歧样类型油脂混用构成轴承损坏。

⑦轴承自身存在制作质量疑问，例如滚道锈斑、翻滚不活络、游隙超支、坚持架变形等。

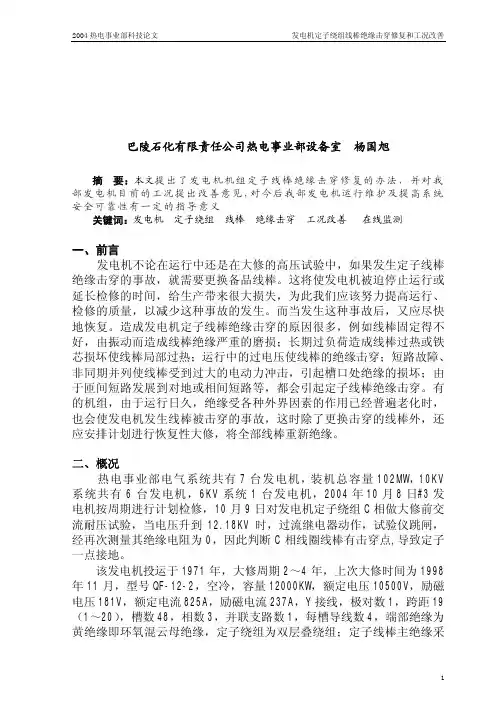

发电机定子绕组线棒绝缘击穿修复及工况改善巴陵石化有限责任公司热电事业部设备室杨国旭摘要：本文提出了发电机机组定子线棒绝缘击穿修复的办法，并对我部发电机目前的工况提出改善意见，对今后我部发电机运行维护及提高系统安全可靠性有一定的指导意义关键词：发电机定子绕组线棒绝缘击穿工况改善在线监测一、前言发电机不论在运行中还是在大修的高压试验中，如果发生定子线棒绝缘击穿的事故，就需要更换备品线棒。

这将使发电机被迫停止运行或延长检修的时间，给生产带来很大损失，为此我们应该努力提高运行、检修的质量，以减少这种事故的发生。

而当发生这种事故后，又应尽快地恢复。

造成发电机定子线棒绝缘击穿的原因很多，例如线棒固定得不好，由振动而造成线棒绝缘严重的磨损；长期过负荷造成线棒过热或铁芯损坏使线棒局部过热；运行中的过电压使线棒的绝缘击穿；短路故障、非同期并列使线棒受到过大的电动力冲击，引起槽口处绝缘的损坏；由于匝间短路发展到对地或相间短路等，都会引起定子线棒绝缘击穿。

有的机组，由于运行日久，绝缘受各种外界因素的作用已经普遍老化时，也会使发电机发生线棒被击穿的事故，这时除了更换击穿的线棒外，还应安排计划进行恢复性大修，将全部线棒重新绝缘。

二、概况热电事业部电气系统共有7台发电机，装机总容量102MW，10KV 系统共有6台发电机，6KV系统1台发电机，2004年10月8日#3发电机按周期进行计划检修，10月9日对发电机定子绕组C相做大修前交流耐压试验，当电压升到12.18KV时，过流继电器动作，试验仪跳闸，经再次测量其绝缘电阻为0，因此判断C相线圈线棒有击穿点,导致定子一点接地。

该发电机投运于1971年，大修周期2～4年，上次大修时间为1998年11月，型号QF-12-2，空冷，容量12000KW，额定电压10500V，励磁电压181V，额定电流825A，励磁电流237A，Y接线，极对数1，跨距19（1～20），槽数48，相数3，并联支路数1，每槽导线数4，端部绝缘为黄绝缘即环氧混云母绝缘，定子绕组为双层叠绕组；定子线棒主绝缘采用粉氧云母为基础、环氧树脂为胶粘剂、玻璃纤维补强的热固性复合绝缘材料。

发电机定子绕组常见故障的分析及处理摘要：伴随我国科学技术的日渐成熟，加快我国机电制备技术发展进程，也提升发电机单机的容量。

发电机是电力系统的关键构成，若是出现不同程度故障，将对电厂效益以及生产安全性等带来影响。

因此，电厂必须做好发电机的故障检修工作，特别是定子绕组常见故障的分析和处理。

因为该处理方法存在一定难度，因此，建议发电机组设备检修和处理工作人员，尝试应用多回路的理论去分析发电机组的内部故障，然后对绕组的故障以及绝缘缺陷的定位进行处理，这样利于迅速和精准的判断出故障的位置，然后选择适合的方法来进行处理，提高故障检修以及维护的效果，确保故障被及时和有效处理。

关键词：发电机；定子绕组；常见故障；分析；处理前言：社会的发展，经济的繁荣，带动电厂的现代化发展进程，使得电厂的规模不断扩大，生产作业量进一步增加。

在此形势下，电厂要想更好的发展，需要做好生产作业，针对当下发电机定子绕组的常见故障进行分析和处理，结合故障特点以及产生原因，优先做好故障的分析以及耐压测试试验，然后结合试验结果等采取科学方法和举措处理故障，如，利用多回路理论分析来发现电机内部的故障、分析故障之路电流相位以及大小、分析中性点的连接线的电流大小等，利于精准判断故障和明确故障，结合分析结果和信息，应用科学方法去处理和管控故障。

1.发电机定子绕组常见故障的分析1.1安装工艺方面的因素安装期间，一些故障人员操作错误，部分工作人员安装的未依据标准以及未及时地清理掉定子绕组表面遗留杂物和尖角毛刺等，导致发电机安装的质量差。

因为绕组的表面电位很高，所以，若是在较高的磁场作用之下，表面的尖端将优异诱发很多电荷的积累，导致出现放电现象[1]。

1.2定子通水的因素部分附属性设备在检修环节要仔细地去检查，排查设备存在的隐患。

如，以上海电机厂生产和制造的330MW类型发电机为例，该发电机在使用期间曾在定子线棒下端出现绝缘击穿事故。

对该事故产生的原因进行分析给出，是因为发电机组冷却管道出现堵塞问题，使得单支线棒的温度不断升高，导致局部出现过热问题。

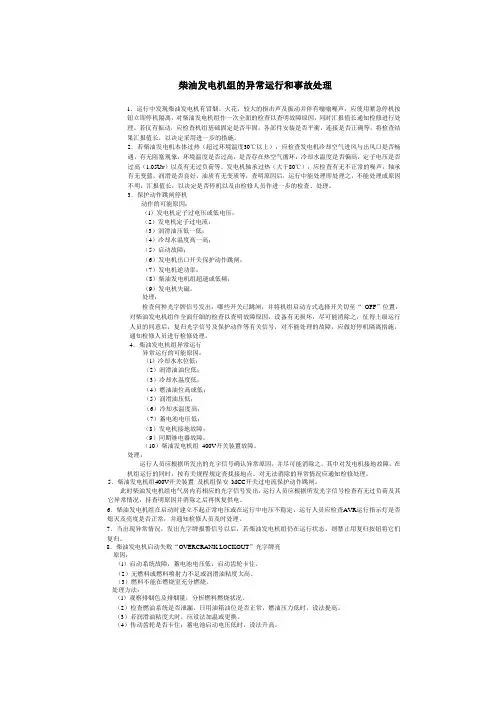

柴油发电机组的异常运行和事故处理1．运行中发现柴油发电机有冒烟、火花，较大的损击声及振动并伴有嗡嗡噪声，应使用紧急停机按钮立即停机隔离，对柴油发电机组作一次全面的检查以查明故障原因，同时汇报值长通知检修进行处理。

若仅有振动，应检查机组基础固定是否牢固，各部件安装是否平衡，连接是否正确等，将检查结果汇报值长，以决定采用进一步的措施。

2．若柴油发电机本体过热（超过环境温度30℃以上），应检查发电机冷却空气进风与出风口是否畅通，有无阻塞现象，环境温度是否过高，是否存在热空气循环，冷却水温度是否偏高，定子电压是否过高（1.05U N）以及有无过负荷等。

发电机轴承过热（大于80℃），应检查有无不正常的噪声，轴承有无变蓝，润滑是否良好，油质有无变质等，查明原因后，运行中能处理即处理之，不能处理或原因不明，汇报值长，以决定是否停机以及由检修人员作进一步的检查、处理。

3．保护动作跳闸停机动作的可能原因：（l）发电机定子过电压或低电压；（2）发电机定子过电流；（3）润滑油压低一低；（4）冷却水温度高一高；（5）启动故障；（6）发电机出口开关保护动作跳闸；（7）发电机逆功率；（8）柴油发电机组超速或低频；（9）发电机失磁。

处理：检查何种光字牌信号发出，哪些开关已跳闸，并将机组启动方式选择开关切至“OFF”位置，对柴油发电机组作全面仔细的检查以查明故障原因，设备有无损坏，尽可能消除之，征得上级运行人员的同意后，复归光字信号及保护动作等有关信号，对不能处理的故障，应做好停机隔离措施，通知检修人员进行检修处理。

4．柴油发电机组异常运行异常运行的可能原因：（l）冷却水水位低；（2）润滑油油位低；（3）冷却水温度低；（4）燃油油位高或低；（5）润滑油压低；（6）冷却水温度高；（7）蓄电池电压低；（8）发电机接地故障；（9）同期继电器故障；（10）柴油发电机组400V开关装置故障。

处理：运行人员应根据所发出的光宇信号确认异常原因，并尽可能消除之，其中对发电机接地故障，在机组运行的同时，按有关规程规定查找接地点。

预防发电机火灾事故的措施在检修中，应严格执行《旋转电机基本技术要求》、制造厂家技术要求、检修工艺规程等，提高安装、检修质量，减少质量事故。

在运行中严格执行规程、精心维护、严格监视、及时发现设备缺陷。

严格操作规程，正确迅速处理事故，缩小设备故障范围。

为防止发电机损毁和火灾事故，应采取以下具体措施：1．防止发电机定子绝缘击穿(1)严格交接验收程序，机组交接验收时及检修中应仔细检查定子槽楔是否打紧，定子端部绑环及各部垫块是否与线团绑牢垫紧，机械紧因件是否拧紧锁住，有无松动磨损现象，特别是采用黄绝缘的机组，发现磨损应及时处理。

新机投产5000～8000h后，应抽出转子对机组进行全面检查。

已经检查和加固处理的机组应继续加强监视，通过机组大修，应详细进行复查，防止再发生绝缘磨损现象。

(2)对定子绝线老朽、多次发生绝缘击穿事故的发电机应缩短试验周期，加强监视，并对绝缘情况进行科学鉴定。

对电气和机械强度普遍低落，确实不能使用者，应提出鉴定报告，有计划地进行恢复性大修。

（3）严格防止向发电机内漏油，以免线圈绝缘和绝缘漆由于受到油的侵蚀、溶解而降低绝缘强度和防晕性能。

(4)加强运行维护，严格执行规程，严防因误操作、自动装置误动、非同期并列，以及小动物、金属物体、漏水等在发电机出口处引起突然短路事故。

(5)加强绝缘预防性试验工作。

应按部颁《电力设备预防性试验规程》规定的试验周期和电压值，对发电机绝缘进行交直流耐压试验。

(6)应定期进行局部放电量试验，放电量应小于10的平方pC，当放比量大于10的立方pc时，便可认为有故障征兆，应停机检查处理。

(7)严格装配、安装和检修工艺，提高制造、安装、检修质量，严防工具、螺钉、铁(铜)屑、铜丝等异物遗留在定子内部、端部线圈夹缝、上下层线棒之间，导致绝缘损毁，造成短路故障。

2．防止定子线圈接头开焊、断股(1)运行中值班人员应加强对机组的监视，一旦闻到焦味，应立即查明原因，及时处理。

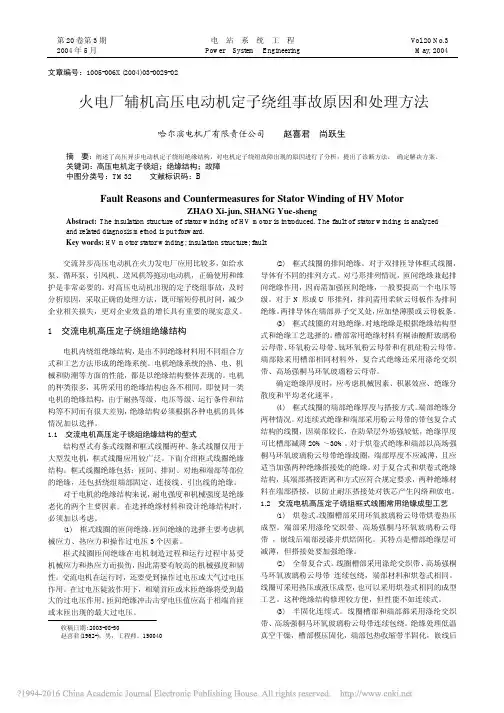

第20卷第3期电站系统工程V ol.20 No.3 2004年5月Power System Engineering May, 2004 文章编号：1005-006X(2004)03-0029-02火电厂辅机高压电动机定子绕组事故原因和处理方法哈尔滨电机厂有限责任公司赵喜君 尚跃生摘要：阐述了高压异步电动机定子绕组绝缘结构，对电机定子绕组故障出现的原因进行了分析，提出了诊断方法，确定解决方案。

关键词：高压电机定子绕组；绝缘结构；故障中图分类号：TM32文献标识码：BFault Reasons and Countermeasures for Stator Winding of HV MotorZHAO Xi-jun, SHANG Yue-shengAbstract: The insulation structure of stator winding of HV motor is introduced. The fault of stator winding is analyzed and related diagnosis method is put forward.Key words: HV motor stator winding; insulation structure; fault交流异步高压电动机在火力发电厂应用比较多，如给水泵、循环泵、引风机、送风机等拖动电动机，正确使用和维护是非常必要的。

对高压电动机出现的定子绕组事故，及时分析原因，采取正确的处理方法，既可缩短停机时间，减少企业相关损失，更对企业效益的增长具有重要的现实意义。

1 交流电机高压定子绕组绝缘结构电机内绕组绝缘结构，是由不同绝缘材料用不同组合方式和工艺方法形成的绝缘系统。

电机绝缘系统的热、电、机械和防潮等方面的性能，都是以绝缘结构整体表现的。

电机的种类很多，其所采用的绝缘结构也各不相同，即使同一类电机的绝缘结构，由于耐热等级、电压等级、运行条件和结构等不同而有很大差别，绝缘结构必须根据各种电机的具体情况加以选择。

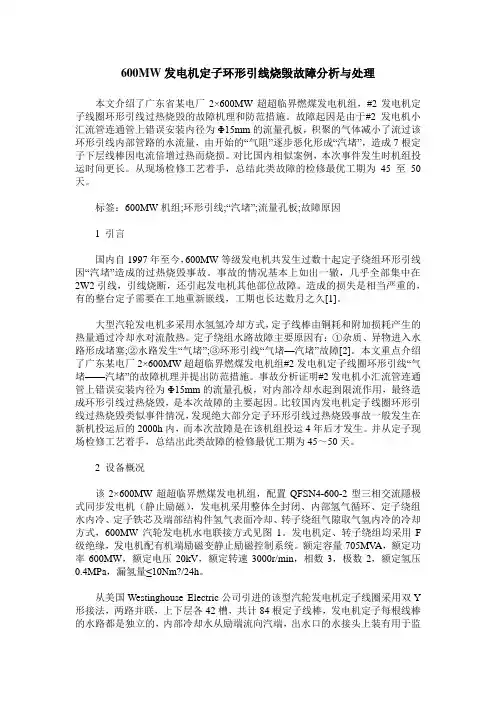

600MW发电机定子环形引线烧毁故障分析与处理本文介绍了广东省某电厂2×600MW超超临界燃煤发电机组，#2发电机定子线圈环形引线过热烧毁的故障机理和防范措施。

故障起因是由于#2发电机小汇流管连通管上错误安装内径为Φ15mm的流量孔板，积聚的气体减小了流过该环形引线内部管路的水流量，由开始的“气阻”逐步恶化形成“汽堵”，造成7根定子下层线棒因电流倍增过热而烧损。

对比国内相似案例，本次事件发生时机组投运时间更长。

从现场检修工艺着手，总结此类故障的检修最优工期为45至50天。

标签：600MW机组;环形引线;“汽堵”;流量孔板;故障原因1 引言国内自1997年至今，600MW等级发电机共发生过数十起定子绕组环形引线因“汽堵”造成的过热烧毁事故。

事故的情况基本上如出一辙，几乎全部集中在2W2引线，引线烧断，还引起发电机其他部位故障。

造成的损失是相当严重的，有的整台定子需要在工地重新嵌线，工期也长达数月之久[1]。

大型汽轮发电机多采用水氢氢冷却方式，定子线棒由铜耗和附加损耗产生的热量通过冷却水对流散热。

定子绕组水路故障主要原因有：①杂质、异物进入水路形成堵塞;②水路发生“气堵”;③环形引线“气堵—汽堵”故障[2]。

本文重点介绍了广东某电厂2×600MW超超临界燃煤发电机组#2发电机定子线圈环形引线“气堵——汽堵”的故障机理并提出防范措施。

事故分析证明#2发电机小汇流管连通管上错误安装内径为Φ15mm的流量孔板，对内部冷却水起到限流作用，最终造成环形引线过热烧毁，是本次故障的主要起因。

比较国内发电机定子线圈环形引线过热烧毁类似事件情况，发现绝大部分定子环形引线过热烧毁事故一般发生在新机投运后的2000h内，而本次故障是在该机组投运4年后才发生。

并从定子现场检修工艺着手，总结出此类故障的检修最优工期为45～50天。

2 设备概况该2×600MW超超临界燃煤发电机组，配置QFSN4-600-2型三相交流隱极式同步发电机（静止励磁），发电机采用整体全封闭、内部氢气循环、定子绕组水内冷、定子铁芯及端部结构件氢气表面冷却、转子绕组气隙取气氢内冷的冷却方式，600MW汽轮发电机水电联接方式见图1。

发电机定子绕组冒烟事故的分析及改进参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月发电机定子绕组冒烟事故的分析及改进参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1 事故现象20xx年4月，我厂将三级电站2号发电机组的励磁系统由原来的旋转式励磁机励磁更新为可控硅静止式励磁。

该励磁装置于2000-09-20机组运行过程中，出现直流系统接地。

在查找接地时，当瞬切操作母线总把手时接地信号仍然存在，立即切回后，发现励磁调节器由主通道自动转换为备用通道运行，人工手动将其切回主通道，但装置又自动转换至备用通道，同时机组出现如下症状：（1）转子过电压保护指示灯亮；（2）发电机有功功率略有下降；（3）无功功率摆动几下后，反指示达下限针档；（4）转子电流表指示首先下降为0，随后在200～380 A范围内有规律摆动，转子电压表在50～175 V范围内有规律摆动；（5）定子电流表摆动后打满刻度针档（满刻度为1 500 A）；（6）机组发过负荷信号。

以上状态下，灭磁开关与发电机出口油开关均未跳闸，厂用电电源正常，继而2号机风洞有烟雾出现，运行人员立即果断解列停机。

2 事故原因分析及查找当机组转子电流表指示0位，无功表指示到0，表明这时机组进入了无励磁运行状态，即转子磁场消失，其原因有二，一是转子回路开路；二是励磁装置因故障而无励磁电流输出。

大型发电机定子绕组常见故障原因及应对措施[摘要] 根据多年处理定子绕组故障的经历，总结了一些常见的大型发电机定子绕组故障分析及处理方法。

最常见故障的原因是定子线棒下线时没有按照安装工艺操作，在耐压试验时出现放电现象或在试运行试验时出现损伤线棒绝缘层的事故。

其次是定子绕组击穿，机组的一些附属设备超过使用年限，运行过程中会引起绕组击穿事故；安装或大修时金属异物遗留机组内，也会导致出现定子绕组击穿的事故。

最后介绍绕组内部故障原理，利用多回路理论结合有限元计算方法诊断单相接地故障位置；利用泄漏电流与端部绕组绝缘缺陷的关系，诊断绕组绝缘存在缺陷的部位。

[关键词] 定子绕组；击穿；安装工艺；附属设备；多回路理论0 前言随着我国机电制备技术的不断改进，发电机的单机容量也不断提高。

大型发电机是电力系统中最重要的主设备之一，大型发电机出现故障导致无法运行，将会造成巨大的经济损失和严重的后果。

发电机损坏事故中有将近50%是由定子绕组绝缘损坏引起的。

定子绕组单相接地故障是发电机最常见的一种故障，严重时会烧毁定子绕组和铁心，造成巨大的经济损失。

1 定子绕组击穿的原因1.1 安装工艺的影响工艺操作过程会影响电机安装质量。

四川某电站20kV 等级的发电机下层线棒，耐压试验时，多次在52kV 下出现绕组下端放电现象，导致耐压试验无法进行。

绕组端部清理完表面后，在复检过程中发现，端部仍然存在半导体硅橡胶颗粒。

半导体硅橡胶颗粒是耐压试验放电的主要原因。

经过安装公司技术人员仔细检查，发现槽口处溢出的半导体硅橡胶颗粒很容易脱落到端部表面，这就是端部绕组表面始终存在硅橡胶颗粒的原因。

全面清理定子绕组槽口、端部表面硅橡胶颗粒，再进行耐压试验时，没有出现放电现象，耐压试验顺利通过。

定子绕组表面尖角毛刺没有清理干净，由于绕组表面电位较高，在高场强作用下，电荷容易集中到表面尖端部位，引起放电。

在定子线棒下线过程中，如果不按工艺要求操作，或操作人员没有认识到绕组表面保持平整的重要性，往往会造成绕组表面尖角毛刺清理不干净，绕组表面容易产生局部放电现象，不断腐蚀绝缘层，最终会缩短线棒主绝缘使用寿命。

电机冒烟维修排查方案电机冒烟是一种常见的维修问题，通常意味着电机存在严重的故障。

在这篇文档中，我们将提供一种有用的电机冒烟维修排查方案，帮助用户更好地排查和修复电机故障。

1. 停机检查当电机冒烟时，首先要做的是立即停机。

停机后应该迅速检查故障。

检查电机是否过热，外壳是否有变形或膨胀，电缆是否烧焦等异常情况。

2. 检查电源供应如果电机过热或烟雾较大，可能是由于电源供应过大或过小。

因此，建议用户检查电源供应是否正确。

如果供应电压不合适，则需要采取措施更换标准电源。

3. 检查电机内部在故障检查之前，我们需要将电机拆卸开来，仔细观察电机的内部情况。

如果电机过热，可能是因为电机内部空气过热或机油流失。

因此，在拆卸时，需要特别注意内部是否存在腐蚀或烧焦的部位。

4. 检查电机轴承检查电机轴承是一项非常关键的工作。

由于电机的轴承工作时间很长，也很容易受到旋转速度和温度的影响而导致电机损坏。

因此，建议用户在检查时仔细观察轴承的外观，检查是否存在转动不畅的现象。

5. 更换电机部件如果轴承出现损坏等严重故障，则需要及时更换相关部件。

当更换时也需要注意一些细节，例如更换时需要替换相应的轴承和轴头，以确保电机的正常运行。

更换部件时，应确保部件的尺寸和质量与原件相同，以及应按照标准流程进行安装。

结论经过以上步骤，我们可以确定电机冒烟的确切原因，然后选择相应的维修方案。

为了确保电机的长期运行，建议用户定期对电机进行检查和维护，及时解决潜在问题。

通过维护，我们可以提高机器的工作效率和稳定性，减少了维修和更换部件的次数和成本，为生产提供稳定可靠的机器。

发电机的异常运行及事故处理1、发电机过负荷发电机定子绕组能承受短时过电流能力，参照下表执行：2、发电机三相电流不平衡。

（发电机定子三相电流之差，不得超过额定电流的10％，且其中最大一相的电流不应超过额定电流）（1）发电机三相电流不平衡超限，应加强机组温度的监视，加强机组振动的监视。

（2）发电机三相电流不平衡超限时，若判明不是定子电流表及表计回路故障引起，应立即降低机组的负荷（有功、无功同时调整，保持功率因数在额定值），使不平衡电流降至允许值以下，然后向调度汇报。

等三相电流平衡后，可根据调度命令再增加机组负荷。

3、发电机振动超过允许值（1）当发电机在额定转速下运转时,其轴承座的振动值(双振幅)不大于0.025mm。

（2）当发电机振动超过允许值时，应检查发电机三相定子电流是否平衡，转子是否发生两点接地短路、发电机本体局部是否过热，有功和无功比例是否适当，汽轮机是否振动等。

（3）通过调整有功无功负荷比例，调整汽轮机运行参数等方法来处理。

如振动危及机组安全运行时，应立即停机。

4、发电机温度异常（1）当发电机定子线圈和定子铁芯槽部温度超过允许值时：检查发电机进、出口风温是否正常，空冷器冷却水压力、流量、温度是否正常，测温表计指示是否正确，发电机定子、转子电流是否超过额定值。

同时加强对线圈、铁芯的温度和温升的监视，经上述处理温度仍然超过允许值，必要时限制负荷，直到温度降到许可值为止，如长时间不能恢复时，应申请停机处理。

图90（2）若空气冷却器泄漏，应迅速制止泄漏，并通知检修人员及时处理，须停用冷却器时应同维护人员判明组别并适当限制发电机负荷。

（3）若温度计不正常，通知热工人员处理。

5、发电机变为电动机运行（1）原因：汽机危急保险器脱扣，主汽门脱落，调门关闭。

（2）现象：发电机有功负荷至零以下，无功指示升高或稍低。

（3）处理：1）值长未发停机令，不得对发电机有功负荷调整，也不应立即解列。

2）汇报值长，要求汽机危急保险器，主汽门，调门合上。

发电机异常运行及事故处理发电机过负荷一、事故情况下允许发电机定子线圈在短时间内过负荷运行，同时也允许转子线圈有相应过负荷，适时过负荷允许时间规定如下：二、发电机的定子电流超过额定值后，电气值班人员应该首先检查发电机的有功、无功功率、定子电压、励磁电流等运行参数。

如系无功过高则应及时降低励磁电流，减少无功功率，使定子电流降至额定值；调整的过程中不得使功率因数过高或电压过低，防止发电机失去静态稳定；如系有功功率超过额定值太多，减少励磁电流不能使定子电流降至额定，此时必需联系汽机迅速减少发电机有功负荷。

调整过程中应并注意电流超过允许值的时间。

发电机温度过高一、发电机各部分温度、温升与正常值有很大偏差或超过允许值时，电气人员首先应检查有无其他异常运行情况（如超负荷、电流不平衡、电压或频率异常），有无保护动作等。

如有异常运行状态，应尽快采取措施消除。

二、在查找电气异常的同时将超温情况汇报相关领导并汽机运行人员检查空冷系统是否正常。

三、如温度无法降至允许值，应减负荷运行，直至解列停机。

发电机的不对称运行同步发电机由于某种原因，使三相电压、电流失去平衡，便形成不对称运行状态。

形成不对称运行状态的主要原因有：不对称负载、各相输电线路阻抗不平衡、线路或设备非全相运行、系统发生不对称短路故障、单相对地等。

一、不对称运行对发电机的危害：1、在转子上感应出100HZ交流电流，造成转子表面发热，严重时将造成局部烧伤、腐蚀、滑环松动；2、引起发电机振动。

二、不对称运行的异常现象：1、定子三相电流不平衡。

2、发电机出口风温上升，发电机本体、轴承均可能出现振动。

3、严重的不对称故障将导致保护装置负序电压元件启动，如有短路将造成复合电压闭锁过流保护动作跳闸。

三、处理措施对异常现象应综合判断，结合平时运行数据分析是否电流表计误差、二次接线松动，是否因过负荷、空冷器异常等原因引起。

不对称运行允许范围主要取决于以下几方面：1、出风温不超过75℃，进出风温差不超过38℃，以保证转子温度不致超过允许范围。

发电机定子绕组故障分析及处理摘要：本文针对发电机运行中出现故障，结合检修维护过程中总结的经验，主要对空冷式汽轮发电机定子在制造和运行过程中的常见问题进行一一分析，并提出针对性的解决方法。

对于提高检修效率，降低安全隐患，改善发电机运行工况、保障机组可靠运行有一定的借鉴意义。

关键词：发电机；定子；处理措施；0引言发电机是发电厂的关键设备，是产生电能的核心装置，发电机故障将直接导致机组停运，影响电力系统稳定性，造成用户减产停产等严重后果。

发电机定子故障是发电机常见的故障之一，且严重影响机组的可靠稳定运行，因此，有必要对定子故障的原因进行总结分析，从中寻求解决问题的方法和措施。

便于在检修过程中彻底解决故障问题，从而确保机组的安全稳定可靠运行。

1发电机定子故障的主要原因1.1绝缘老化，发电机运行过程中，定子线棒中流过较大电流，线棒本身发热，以及定子铁心的电磁涡流发热，使得发电机成为一个巨大的热源，加速绝缘老化。

1.2润滑油污染，这类故障常见于轴承部分覆盖于发电机端盖内部，发电机运行过程中，由于滑动轴承油挡漏油，润滑油随着发电机冷却风进入定子膛内，造成发电机内部污染，引起发电机绝缘下降甚至击穿。

1.3绝缘磨损，首先端部绑扎松动，线棒与支撑摩擦使线棒绝缘损坏，由于故障部位在端部绝大部分是导致泄漏电流增大，部分相邻两根非同相线棒同时磨损露铜则可能造成较大的短路事故。

其次波纹垫条失效，波纹垫条在槽内长期受到线棒振动挤压以及高温老化，出现疲劳现象，槽楔开始松动，线棒振动加剧导致绝缘磨损发生定子接地故障，还有部分设备在制造过程中，受工艺等因素的影响简化装配流程，采取防磨措施不到位，造成直线段磨损而发生接地故障。

1.4槽口垫块脱落造成线棒损伤，该类事故大部分由于使用收缩带加胶木条对槽口垫块进行固定，收缩带老化断裂，槽口垫块脱落损坏定子线棒，而槽口距离铁芯较近，容易造成定子接地事故。

1.5低阻漆脱落引起电晕烧伤，高压电机为防止端部电晕对定子主绝缘造成损害，在线棒槽口部位采用了涂抹半导体漆的办法来解决过渡问题，发电机大、小修过程中，极易造成低阻漆的脱落引起电晕烧伤。
