膨润土的检测方法——科标检测

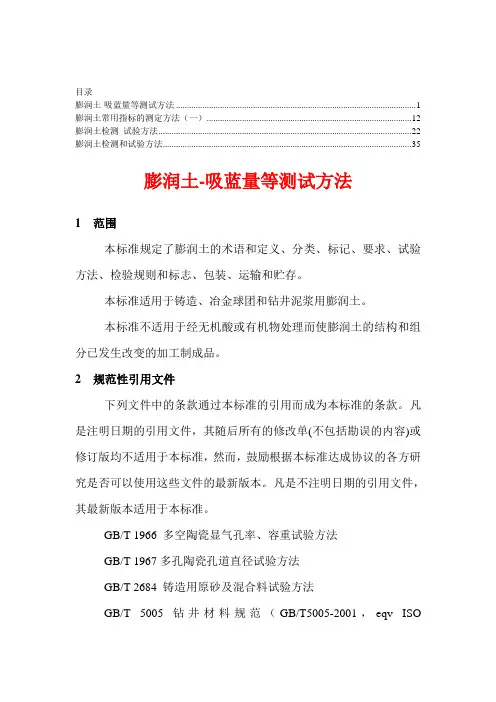

本方法膨润土试样的制备为：将试样加工至0.044mm，在105℃―140℃温度下烘干2h。分析用水均指蒸馏水或去离子水。?

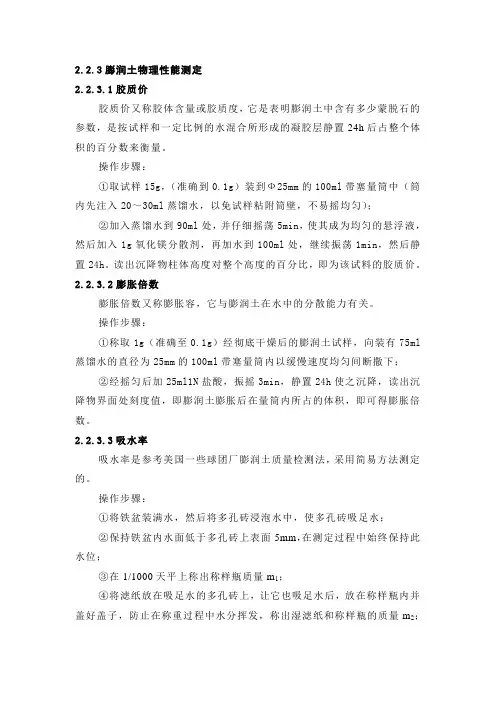

5.1胶质价的测定方法?
膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h，试样凝聚形成的凝胶体积，称为胶质价。?
本方法参照资料为DZG93--06非金属矿物化性能测试规程。?
a．带刻度具塞量筒（100ml，直径约25mm）；?
b．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器?
5.2膨胀容的测定方法?
膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试样凝聚形成的沉降物体积，称为膨胀容。?
本方法引用资料为DZG93--06非金属矿物化性能测试规程。?
a．带刻度具塞量筒（100ml，直径约25mm）；?
b．盐酸溶液（1N），取83ml盐酸（ρ=1.19g/ml），用水稀释至1000ml。?
5.3吸蓝量的测定?
膨润土分散于水中，具有吸附次甲基蓝的能力，其吸附的量称为吸蓝量，以100g 试样吸附的次甲基蓝克数表示。?
本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。?
a．次甲基蓝标准溶液（0.2%）：将次甲基蓝（指示剂，含量不小于95%）在93℃±3℃的烘箱中干燥4h，取出后置于干燥器内，冷却至室温。称取2.000g 次甲基蓝溶解于1000ml水中，即配制成0.2%浓度的次甲基蓝溶液。?
b．焦磷酸钠溶液（1%）：称取10g焦磷酸钠，加水使其完全溶解，再加水稀释至1000ml，摇匀。．c中速定量滤纸。d．天平：感量0.1g e．电炉。f．50ml 滴定管。?
g．锥形瓶：250ml。?
5.4吸水率的测定?
膨润土在多孔砖（板）上吸水，单位重量的膨润土所能吸附水的重量称为吸水率，以百分数表示，在美国称为Water Absorption on Porous Plate 。膨润土的
吸水率不单能反映其吸水的能力，不同时间的吸水率还反映了膨润土的吸水速度。?
a．天平，精确度为0.1g b．吸水率测定仪c．定量滤纸（8cm）?
m2- m1-2?
Wr（%）=---------------- ×100 这里：Wr--------吸水率（%）；m1--------湿滤纸的重量（g）；?
2；?
m2--------湿滤纸和湿样品的总重量（g）。?
5.5粒度的测定方法?
经过粉碎加工的膨润土粉，烘干后进行干筛分析，计算某筛孔的通过率。?
本方法参照标准为JC/T593―1995膨润土试验方法。?
a干燥箱控制温度在105--110℃；?
b天平感量0.1g；c标准筛0.075mm，0.044mm。?
称取烘干后的试样10.0g±0.1g置于标准筛中，水平运动筛子，若过筛性不好，可用手拍打或用木块轻轻敲打筛托,滤纸，给筛网以震动，不得在筛网上对试样施加任何压力，充分筛分后，称量筛上剩余物。?
取样量（g）-筛余量（g）?
过筛量（%）=- ----------------------------------- ×100?
取样量（g）?
数值精确到小数点后一位。?
325目粒度测定时，手工筛分过筛性不好，标准中的“充分筛分”很难掌握，经过大量实验，当叩击筛子100次，过筛粉量≤0.1g时，筛分终点误差在标准范围内。因此，在筛分将至终点时，将标准筛水平运动幅度≥50mm，并使筛托叩击固定木料，当叩击100次过筛粉量≤0.1g时，视为“充分筛分”。?
5.6水份的测定方法?
已知质量的试样，在一定温度下干燥后，失去吸附水的质量与原试样质量之比，称为水份。?
本方法引用资料为GB2684--81 铸造用原砂及混合料试验方法?
膨润土粉：称取20.0g±0.1g试样，放入直径不小于110mm的不锈钢盘中均匀摊开，放入温度为105℃--110℃的烘箱中，干燥2--2.5小时，取出后置于干燥器内，冷却至室温后称重。?
膨润土原矿：将原矿粗破碎，粒度不大于5mm，称取50g±0.1g，均匀摊开在搪瓷盘中，放入温度为105℃--110℃的烘箱中，干燥2--2.5小时，取出后置于干燥器内，冷却至室温后称重。?
半成品钠化球：粗破碎后称取50g±0.1g，均匀摊开在搪瓷盘中，放入温度为105℃--110℃的烘箱中，干燥2--2.5小时，取出后置于干燥器内，冷却至室温后称重。?
水份按下式计算：?
m1-m2?
M(%) =------------- ×100 式中：M------水份%；m1-----试样的质量g；?
m1?
m2-----烘干后试样的质量g。数值精确到小数点后一位。?
6 检验规则?
6．1 产品检验分出厂检验和型式检验。?
6．2 出厂检验和型式检验项目包括：?
吸蓝量、胶质价、膨胀容、吸水率、粒度和水份。?
6．3 有下列情况之一时，应进行型式检验。?
a. 新生产的厂或矿；
b. 新开采的矿体；
c. 加工工艺改变；?
d. 正常生产，每批应进行一次以上检验；
e. 出厂检验结果与上次型式检验有较大差异时；?
f. 国家质量监督机构提出进行型式检验要求时。?
6．4 批量?
同一用途、同一标记的膨润土以＜＝60吨为一批计。?
6．5 取样?
在每批产品中按随机取样法抽取10次，每次抽取10个点，每个点用取样器取出50g样混合成500g试样。?
6．6 制样?
用堆锥四分法将试样分为两份，一份送检，一份留作备用。?
6．7 验收规则?
每批产品均应经过检验，检验结果应符合表1中规定的要求。指标若有任何一项达不到技术要求时，应从同一次料中加倍取样量，对该项指标进行复检，以复检结果为最终结果。?
7 包装、标志、运输、储存7．1 包装?
7．1．1 包装袋应具有足够的强度，不允许破损。?
7．1．2 每袋净重50kg，允许误差±5%。但每批产品中任意抽检50袋，其平均重量不应少于?
50kg。?
7．2 标志?
7．2．1 包装袋外应印有产品名称、标记、产品执行标准、生产厂名和厂址。? 7．2．2 每批产品中应附有产品合格证。?
7．2．3 产品合格证应包括产品名称、标记、生产日期、生产厂名称、批号等。? 7．3 运输及储存?
运输及储存应注意防雨、防潮。?
冶金球团用复合膨润土企业标准编制说明书任瑞刚?
一、复合膨润土及标准编制?
冶金球团用复合膨润土，是首钢鹏飞新材料科技有限公司研制，宣钢宣冶公司生产开发的新型冶金球团粘合剂，它是将钙基膨润土在一定条件下用半湿法人工钠化，并复合有机粘结剂，使复合膨润土理化指标较钙基膨润土理化指标成几倍地提高，在冶金球团粘结中应用复合膨润土，能降低用量30-70%，有效地提高了球团品位，高炉经济效益显着。?
由于复合膨润土是新产品，无现有标准可利用，为规范生产和使用，需对该复合膨润土进行标准制订，以便冶金球团、膨润土等行业进行指标比较及市场规范，因此，宣钢集团有限责任公司作为首先正规生产、正常工艺使用的单位，根据生产实践和参考有关标准编制该企业标准。?
二、有关标准的参照与比较?
本标准分析研究了DZG93-06，JC/T592-1995，JC/T593-1995，ZBJ31009-90，地矿部《膨润土矿物化性能测试暂行统一办法》美国Water Absonption on Porous Plate，GB2684-81等标准的检测理论、方法和指标要求，根据复合膨润土特性和产品检测对比试验，编制了本标准。本标准的质量指标比
JC/T592-1995铁矿球团用膨润土的质量指标高几倍，比较见表。?
一级品质量指标及比较?
吸蓝量g/100g 胶质价ml/15g 膨胀容ml/g 2h吸水率% 粒度% 水份%?
Y-01 35 600 55 500 325目90 12? P-Q-１35 （90）15 150 200目99 13? 提高率% 666 367 333 108?
二级品质量指标及比较?
吸蓝量g/100g 胶质价ml/15g 膨胀容ml/g 2h吸水率% 粒度% 水份%?
XY-02 30 500 45 400 325目90 12?
P-Q-2 30 （90）12 120 200目99 13? 提高率% 555 375 333 108?
三级品质量指标及比较?
吸蓝量g/100g 胶质价ml/15g 膨胀容ml/g 2h吸水率% 粒度% 水份%?
XY-03 25 400 35 300 325目90 12? P-Q-3 20 （90）9 100 200目95 13? 提高率% 444 389 300 108?
表中（90）为JC/T592-1995未设指标，而冶金球团行业大部分要求胶质价≥90ml/15g。?
粒度本标准要求-0.044mm（325目），而JC/T592-1995为0.075mm（200目），这在冶金球?
团是趋向于325目，其活性高，粘结性好。?
吸蓝量是膨润土矿的特性，与复合无关，只是对原矿的选择性要求，故本表不比较。?
三、试验方法的几个说明：?
1、胶质价的测定：胶质价在几个参考标准中都是针对钙基土的测试方法：15克土样加1克氧化镁制成100ml混合溶液，24小时凝聚形成的凝胶体积。这种方法是无法体现复合膨润土的凝胶性，因此，我们为与习惯法（15克土样）比较体现凝胶性，经过大量实验测试，制订1克土样加1克氧化镁制成100ml混合溶液，24小时凝聚形成的凝胶体积毫升数×10为15克土样的比较值。?
式中的×10是由二种方法实验得来，即用1克Mg0/100ml，在1000ml量筒中加15克复合膨润土与1克Mg0/100ml，在100ml量筒中加1克复合膨润土比较。24小时其平均值为9.26：1；?
第二种方法为用1克Mg0/15g土在1000ml量筒240小时与1克Mg0/1g土在100ml量筒24小时比较，其平均值为12.35：1。?
根据膨润土凝胶性的压强、体积、时间、荷电性等原理的综合分析下，我们取×10，可用ml/1g±×10与ml/15g钙基土进行凝胶性比较。?
2、膨胀容的测定：本法与其他标准方法无异，只是根据复合膨润土粘度大不易与水混匀，在摇均方法上制订了300次，这是针对有些检验单位制订的200次摇均方法而订的，其他标准只是提出在光亮处无明显颗粒或团块，这是根本要求。（胶质价相同）。?
3、吸蓝量的测定：吸蓝量测定在几个标准中各异，有的以毫克当量换算。有的以摩尔浓度换算，我们采用ZBJ31009-90标准的方法，在次甲基蓝配液上进行换算，方便检验人员，只将所耗次甲基蓝标准溶液的毫升数做为吸蓝量即可。?
4、吸水率的测定：吸水率测定装置在有些标准中较为复杂，且受干扰因素较多，首钢鹏飞公司和北科大研制的多孔砖吸水仪，检测效果与技监部门检测结果无大差别，且平均曲线比后者波动小。故本标准采用该吸水仪。?
5、粒度的测定：采用JC/T593-1995方法,屏风，但请注意“关于筛分的讨论”，此条款应做为测定方法一部分，同时亦是质检异议的判定依据，另外，许多标准的称量都是筛上物。用样量减去筛余物为通过量，而直接称取筛下物方法不可取，因为实验证明细料易飞扬，而减低通过量。?
6、水份的测定：该方法不但对成品土进行规定，而且对原矿和半成品球进行了方法规定，这是复合膨润土工艺过程有半成品检验的要求。?
四、检验规则的说明：?
1、产品检验的出厂检验和型式检验：按JC/T592-1995标准规定，出厂检验不做胶质价（无标准）和膨润容检验，这是因为钙基土原矿和加工厂确定后，其值是变化不大的，所以出厂检验可不经常做。但复合膨润土要钠化和复合有机粘结剂，所以生产单位要做出厂检验，因此本标准的出厂检验和型式检验可以理解为自检和专业部门检。?
冶金球团用复合膨润土发展趋势是球团厂自建膨润土复合生产线，因此成品土无需包装而加工后直接使用，因此按吨按点计取，而不是以袋计取。
膨润土常用指标的检测方法 一、吸蓝量的测定 膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸蓝量，以100克样吸附的次甲基兰毫克当量数或克数表示。膨润土中的蒙脱石含量越高，吸蓝量越多。因此，吸蓝量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。 （一）主要试剂和材料 1、次甲基兰标准溶液（0.005M）：将次甲基兰（指示剂）在93土3℃的烘箱中烘4小时，置于干燥器内冷却至室温。称取1.5995克于烧杯中，加水使其完全溶解（如次甲基兰不溶解，可微热，温度不宜太高，以免次甲基兰变质），移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。此溶液1毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。 2、焦磷酸钠溶液（1%）：称取10克焦磷酸钠于烧杯中，加水使其完全溶解（可微热）。加水稀释至1000毫升，摇匀。 3、中速定量滤纸（杭州新华造纸厂产）。 （二）操作步骤 1、称取0.2000克试样，置于已加入50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸溶液，摇匀。 2、将盛有混合溶液的锥形瓶置于电炉（或电热板）上加热微沸5分钟，取下冷却至室温。 3、用次甲基兰标准溶液滴定。开始可依次滴加5毫升，逐次缩小
间隔至2—3毫升，快到终点时，每次滴加0.5—1.0毫升。每次滴加后，摇晃15—30秒钟，用直径2.5—3.0毫米的玻璃棒蘸一滴试液于中性定量滤纸上，观察在中央深蓝色斑点周围又无出现浅绿色晕环。如未出现，则继续滴加。当在深蓝色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒蘸一滴于滤纸上，若浅绿色晕环还不消失，即为滴定终点。记下滴定所耗次甲基兰标准溶液的毫升（V），到终点后，可继续滴加1—2毫升次甲基兰溶液，若浅绿色晕环变明显且宽度增大，则表示终点判断无误。 4、计算：B=100（M×V×0.3199/G） 式中：B——吸蓝量（克/100克样）； M——次甲基兰标准溶液的摩尔浓度； V——滴定所消耗次甲基兰标准溶液的毫升数； G——试样重量（克）； 0.3199——无水次甲基兰的毫摩尔数。 （三）讨论 1、次甲基兰试剂用上海试剂三厂出品。 2、200目分析样品在105℃烘半小时后测用。 3、微沸5分钟时，水分蒸发过多，影响结果。 4、蒙脱石（%）=吸蓝量/0.442(此为经验公式，参照使用) 二、胶质价的测定 膨润土与水按比例混合后，加适量氧化镁，使其凝聚形成凝胶体的
交通安全设施试验检测指南（线） 1、交通标志检测 道路交通标志产品检验规则包括出厂检验、型式检验、抽样方法、判定规则四部分内容，检验方法依据标准《道路交通标志板和支撑件》GB/T23827-2009，具体检测项目如下：1）钢构件防腐层质量，满足《高速公路交通工程钢构件防腐技术条件》（GB/T18226-2000）2）材料力学性能：铝合金板材力学性能满足《一般工业用铝及铝合金板、带材第2部：力学性能》（GB/T388.2-2012）的规定，高速公路宜采用牌号3003的铝合金板材，多风地 段采用牌号3004的铝合金板材；标志底板碳素结构钢满足《碳素结构钢冷轧薄钢板及钢带》（GB/T11253-2007）或《连续热镀锌钢板及钢带》（GB/T2518-2008）的有关标准；合成树 脂类板材用于底板时，满足相关标准要求；立柱、横梁、法兰盘、抱箍、紧固件等支撑件 满足《结构无缝钢管》（GB/T8162-2008）/《直缝电焊钢管》（GB/T13792-2008）/《碳素结构钢》（GB/T700-2006）及有关设计要求 3）标志板面色度性能：非反光型标志板面普通材料色应满足《安全色》（GB2893-2008）的要求；反光型标志板面的逆反射材料色应符合《道路交通反光膜》（GB/T18833-2012）中表面色和逆反射色的要求； 4）反光型标志面板的光度性能，标志板面为反光膜时，逆反射系数值不应低于《道路交通反光膜》（GB/T18833-2012）的相关规定； 5）标志板抗冲击性能，抗冲击试验后，标志板在冲击点外，不应出现裂缝、层间脱落或其他损坏； 6）耐盐雾腐蚀性能，试验后，标志板及支撑构件不应有变色或被侵蚀等破坏痕迹；
交通标志牌设计说明 设计说明 概述采用的主要技术规范 公路工程技术标准》JTG B01-2003 道路交通标志和标线》GB5768-1999 公路工程基本建设项目设计文件编制办法》 设计要点 ( 一) 交通标志 1. 设计原理 交通标志指应用图形符号和文字符号传递特定信息，对交通进行导向、警规定 和指示，用以管理交通安全的设施。 (1) 标志及牌面信息以《道路交通标志和标线》GB5768-1999为基 础，参考河南省地方标准《公路设计技术要求》DB41/419-2005。 根据实际需要，尽量做到各类标志完善、齐全。 (2) 标志内容应准确、醒目，以便引导司机正确行驶，应避免标志 遗漏或内容模糊等现象。 (3) 标志的结构设计应合理，牌面设计应以庄重、美观为原则。 2. 标志牌面设计 标志牌面设计以司机在公路上60km/h 速度下行驶能及时辨认标志 内容为基本原则。根据《道路交通标志和标线》GB5768-1999的有关规定设置标志牌。标志汉字高度采用30厘米，高宽比为1:1 ，字间 距不小于3 厘米，行距不小于1 0厘米，汉字笔划粗为3 厘米，标志
采用中英文对照，英文字高为汉字高度的一半。 牌面反光材料的选择，既要考虑各类反光膜的反光特性、使用功 能、应用场合和使用年限，又要分清牌面中不同内容部分的主次关系， 这样才能使牌面交通信息在夜间有较好的视认效果; 标志牌面采用 3M工程7年级反光膜。 3. 标志结构设计 根据标志牌面尺寸大小及设置位置的需要，采用悬臂式安装。标志下缘净空 4.5米;标志板采用2mn后铝合金板制作。 4. 标志技术要求 (1) 交通标志的形状、图案、颜色应严格按照《道路交通标志和标线》GB5768- 1999标准或设计图的规定执行。 (2) 交通标志的边框外缘，应有衬底色。衬底色规定为指路、指示标志为蓝色，警告标志为黄色; 禁令标志为红色。标志板与滑动铝槽、卷边加固件连接，在保证连接强度和标志板面平整，不影响贴反光膜的前提下，可采用铆接或点焊。 5. 标志的设置原则 在十字路口和被交道路交叉处设置方向、地点标志，标志上地点名称应是交通流的主要生成源。 6. 施工主要事项 (1)路侧设置的柱式标志，标志板内缘距土路肩边缘距离不小于25cm;悬臂式标志，标志板下缘距路面的净空高度不得小于 4.5m。 (2) 所有标志立柱和横梁都应焊接柱帽和横梁帽，柱帽和横梁帽用钢板冲压成型。 (3) 标志板在运输、吊装过程中应小心，避免对标志板、反光膜产生损坏。 (4) 标志支撑结构(包括: 立柱、横梁、法兰盘)应按照规定进行热镀锌处理。镀 锌量为600g/?. (5) 螺栓、螺母、垫圈采用镀锌处理。如采用热镀锌，必须清理螺方或作离心处理。 (6) 铝合金板、与钢材接触的部位，应采用相应的防锈措施。镀锌层在运输、安装过程中造成损坏，应及时采取补救措施。
Material Sciences 材料科学, 2016, 6(6), 329-333 Published Online November 2016 in Hans. https://www.doczj.com/doc/5f4525576.html,/journal/ms https://www.doczj.com/doc/5f4525576.html,/10.12677/ms.2016.66043 文章引用: 薛永丽. 有机膨润土的制备及其结构表征[J]. 材料科学, 2016, 6(6): 329-333. Study on the Preparation and Structure Characterization of Organobentonites Yongli Xue Housing and Urban-Rural Planning Construction Bureau of Wushenqi, Wushenqi Inner Mongolia Received: Oct. 11th , 2016; accepted: Nov. 6th , 2016; published: Nov. 9th , 2016 Copyright ? 2016 by author and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY). https://www.doczj.com/doc/5f4525576.html,/licenses/by/4.0/ Abstract This paper is based on the use of artificial Na-bentonite as raw material, cetrimonium bromide (CTAB) as modifier of Na-base bentonite for organic modification. The structure and properties of the Na-bentonites and organobentonites are characterized by means of XRD, FTIR and TG. The results showed that CTAB effectively entered layered structure of bentonite, increasing the layer spacing and providing with a good hydrophobicity, which widened application fields of Na-bentonite. Keywords Bentonite, Organic Modification, Structural Characterization 有机膨润土的制备及其结构表征 薛永丽 乌审旗住房和城乡规划建设局，内蒙古 乌审旗 收稿日期：2016年10月11日；录用日期：2016年11月6日；发布日期：2016年11月9日 摘 要 本文利用十六烷基三甲基溴化铵(CTAB)对辽宁黑山的Na-膨润土进行有机改性，并利用XRD 、FTIR 和TG Open Access
膨润土膨胀容的测定 一实验目的 掌握膨润土膨胀容的测定方法和膨润土膨胀容的测定的意义。 二实验原理 膨润土试料置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试料形成的沉降物体积为膨胀容。 三试剂 盐酸c(HCl)＝1mol／L：取83ml盐酸(ρ1.18g／mL)，用水稀释至1000mL。四仪器 带塞量筒：100mL，起始读数值5mL，最小分度值1mL，直径约25mm。 五测试步骤 5.1试料：称取粒径小于0.074mm干燥试样1.00g。 5.2 校正试验：随同试料进行同类型标准试样的测试。 5.3测试。 5.3.1将试料置于已加入50mL水的带塞量筒中，塞紧量筒塞，手握量筒上下方向摇动约300次[有关说明参见附录中(1)]。 5.3.2打开量筒塞，加25mL盐酸(4.1)，加水至100mL刻度，塞紧量筒塞，上下摇动约200次[有关说明参见附录中(1)]。 5.3.3将带塞量筒静置于不受震动的台面上24h，读取沉降物沉降界面的刻度值(精确至±0.5mL)[有关说明参见附录中(2)]。 六测试结果的计算 6.1按下式计算膨胀容： S V V m 式中：V S——膨胀容的数值，单位为毫升每克(mL／g)； V——沉降物沉降体积的数值，单位为毫升（ml）； m——试料质量的数值，单位为克（g）。 6.2膨胀容计算至一位小数。膨胀容大于和等于10ml/g时，允许相对误差20％；小于10ml/g，允许绝对误差2ml。 资料性附录 （1）优质钠基膨润土的膨胀性能好，摇动分散程度对测定结果有明显影响。所以，在充分摇散的前提下，应严格控制摇动时间； （2）酸性膨润土的膨胀容有的小于5ml/g。因量筒无小于5ml刻度，无法准确读数，可以小于5ml/g表示。
黄山市白岳活性白土有限公司 吸兰量(蒙脱石)的测定 膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸兰量，以100克样吸附的次甲基兰毫克当量数或克数表示。膨润土中的蒙脱石含量愈高，吸兰量愈多。因此，吸兰量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。 (一) 主要试剂和材料 l、次甲基兰标准溶液(0.005000N)：将次甲基兰(指示剂)在93土3℃的烘箱中烘4小时,置于干燥器内冷却至室温。称取1.5995克于烧杯中，加水使其完全溶解(如次甲基兰不易溶解,可微热，温度不宜太高,以免次甲基兰变质)，移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。此溶液l毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。 2、焦磷酸钠溶液(1%)：称取10克焦磷酸钠于烧杯中，加水使其完全溶解(可微热)。加水稀释至1000毫升，摇匀。 (二) 操作步骤 l、称取0.2000克试样，置于已加人50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸钠溶液，摇匀。 2、将盛有混合溶液的锥形瓶置于电炉(或电热板)上加热微沸5分钟，取下冷却至室温。
3、用次甲基兰标准溶液滴定。开始时可依次滴加5毫升，逐次缩小间隔至2～3毫升，快到终点时，每次滴加0.5～l毫升。每次滴加后，摇晃15～30秒钟，用直径2.5～3.0毫米的玻璃棒沾一滴试液于中性定量滤纸上，观察在中央深兰色斑点周围有无出现浅绿色晕环。若未出现，则继续滴加。当在深兰色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒沾一滴试液于滤纸上，若浅绿色晕环仍不消失，即为滴定终点。记下滴定所耗次甲基兰标准溶液的毫升(V)，到终点后，可继续稿加l～2毫升次甲基兰溶液，若浅色绿晕环变明显且宽度增大，则表示终点判断无误。 4、计算 吸兰量B=N×V×0.3199×100 /G 式中：B一吸兰量(克/100克样)； N—次甲基兰标准溶液的当量浓度 V—滴定所消耗甲基兰标准溶液的毫升数； G—试样重量(克) 0.3199—规定系数(无水次甲基兰表示) 蒙脱石(％) ＝吸兰量/0.442
交通安全设施试验检测指南(线) 1、交通标志检测 道路交通标志产品检验规则包括出厂检验、型式检验、抽样方法、判定规则四部分内容,检验方法依据标准《道路交通标志板与支撑件》GB/T238272009,具体检测项目如下: 1)钢构件防腐层质量,满足《高速公路交通工程钢构件防腐技术条件》(GB/T182262000) 2)材料力学性能:铝合金板材力学性能满足《一般工业用铝及铝合金板、带材第2部:力学性能》(GB/T388、22012)得规定,高速公路宜采用牌号3003得铝合金板材,多风地段采用牌号3004得铝合金板材;标志底板碳素结构钢满足《碳素结构钢冷轧薄钢板及钢带》 (GB/T112532007)或《连续热镀锌钢板及钢带》(GB/T25182008)得有关标准;合成树脂类板材用于底板时,满足相关标准要求;立柱、横梁、法兰盘、抱箍、紧固件等支撑件满足《结构无缝钢管》(GB/T81622008)/《直缝电焊钢管》(GB/T137922008)/《碳素结构钢》(GB/T7002006)及有关设计要求 3)标志板面色度性能:非反光型标志板面普通材料色应满足《安全色》(GB28932008)得要求;反光型标志板面得逆反射材料色应符合《道路交通反光膜》(GB/T188332012)中表面色与逆反射色得要求; 4)反光型标志面板得光度性能,标志板面为反光膜时,逆反射系数值不应低于《道路交通反光膜》(GB/T188332012)得相关规定; 5)标志板抗冲击性能,抗冲击试验后,标志板在冲击点外,不应出现裂缝、层间脱落或其她损坏; 6)耐盐雾腐蚀性能,试验后,标志板及支撑构件不应有变色或被侵蚀等破坏痕迹; 7)标志板耐高低温性能,试验后,不出现裂缝、软化、剥落、皱纹、起泡、翘曲或外观不均匀等痕迹; 8)标志板耐候性,试验后标志板应无裂隙、刻痕、凹陷、汽包、侵蚀、剥离、粉化、变形等破坏,任何一边不应出现超过0、8mm得收缩,也不应出现反光膜从标志底板边缘翘曲或脱离得现象;标志板各种颜色得色品坐标及亮度因数满足《道路交通反光膜》(GB/T188332012)得规定,标志板面为反光膜时,在观测角0、2°、入射角4°得条件下,其逆反射系数值应符合《道路交通反光膜》(GB/T188332012)得规定。 9)标志板面与标志底板得附着性能,规定反光膜及黑膜在5min后得剥离长度不应大于20mm,附着性能达到《漆膜附着力测定方法》(GB/T1720)中三级以上要求。 10)标志板面油墨与反光膜得附着性能,附着牢度检验,其值应大于或等于95%; 11)结构尺寸 12)外观质量 反光膜产品质量检验分出厂检验与型式检验进行。交通标志反光膜性能要求包括:一般要求、外观质量、光度性能、色度性能、抗冲击性能、耐弯曲性能、附着性能、收缩性能、防粘纸可剥离性能、抗拉荷载、耐溶剂性能、耐盐雾腐蚀性能、耐高低温性能、耐候性能等,随机抽整卷为产品试样,整卷中随机截取相应尺寸作为试样。 《公路工程质量检验评定标准》(JTG F80/12004)中规定如下检测项目: 1)标志板外形尺寸,允许偏差±5mm,当边长尺寸大于1、2m时允许偏差为边长得±0、5%,三角形内角应为60°±5°,监理100%检测,中心试验室抽检20%; 2)标志板厚度,不少于设计值,监理100%检测,中心试验室抽检20%; 3)标志板反光膜等级及逆反射系数(cd·xl1·m2),等级符合设计要求,逆反射系数数值不低于《公路交通标志板技术条件》(JT/T279)得规定,采用便携式测定仪检测,监理100%检测,中心试验室抽检20%;
操作规程编号：LX-FS-A35138 道路交通标志设计的一般要求标准 范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
道路交通标志设计的一般要求标准 范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 交通标志的基本功能是为车辆和行人提供完善和清晰的情报。面对复杂多变的交通状况和环境因素，理想的交通标志设计应满足以下要求： （1）对交通标志颜色的要求 对于颜色的选择，一方面要确保交通标志的视认性，另一方面还应考虑颜色所表达的抽象概念。根据颜色视觉的规律，道路交通标志多采用红、黄、绿、蓝、白、黑等颜色，不用中间色。 a.红色，在人们心理上会产生强烈的兴奋感和刺激性，适用于表达禁止、紧急停止等信息。用于禁令
5 膨润土检测试验方法 本方法膨润土试样的制备为：将试样加工至0.044mm，在105℃―140℃温度下烘干2h。分析用水均指蒸馏水或去离子水。 5.1胶质价的测定方法 5.1.1提要 膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h，试样凝聚形成的凝胶体积，称为胶质价。 本方法参照资料为DZG93--06非金属矿物化性能测试规程。 5.1.2仪器与试剂 a．带刻度具塞量筒（100ml，直径约25mm）； b．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器 5.1.3操作步骤 5.1.3.1称取1.00g试样，精确至0.1g，置于已加入50--60ml水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。如有团块，应继续摇动至团块消失为止。 5.1.3.2打开量筒塞，加入1.0g（精确至0.1g）轻质氧化镁，再加水至100ml刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。 5.1.3.3将量筒置于不受振动的台面上，静置24h，读取凝胶体界面的刻度值（精确至0.5ml）×10，即为胶质价，以ml/15g表示。 5.2膨胀容的测定方法 5.2.1提要 膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试样凝聚形成的沉降物体积，称为膨胀容。 本方法引用资料为DZG93--06非金属矿物化性能测试规程。 5.2.2仪器与试剂 a．带刻度具塞量筒（100ml，直径约25mm）； b．盐酸溶液（1N），取83ml盐酸（ρ=1.19g/ml），用水稀释至1000ml。 5.2.3操作步骤 5.2.3.1称取1.00g试样，精确至0.1g，置于已加入50ml水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。如有团块，应继续摇动至团块消失为止。 5.2.3.2打开量筒塞，加入25ml浓度为1N的盐酸，再加水至100ml刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。 5.2.3.3将量筒置于不受振动的台面上，静置24h，读取凝胶体界面的刻度值（精确至0.5ml），即为膨胀容，以ml/g表示。 5.3吸蓝量的测定 5.3.1提要 膨润土分散于水中，具有吸附次甲基蓝的能力，其吸附的量称为吸蓝量，以100g试样吸附的次甲基蓝克数表示。 本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。 5.3.2试剂和仪器 a．次甲基蓝标准溶液（0.2%）：将次甲基蓝（指示剂，含量不小于95%）在93℃±3℃的烘箱中干燥4h，取出后置于干燥器内，冷却至室温。称取2.000g次甲基蓝溶解于1000ml水中，即配制成0.2%浓度的次甲基蓝溶液。
前言 为了确保道路交通标线质量，更好地贯彻实施CB 5768-86《道路交通标志和标线》中标线标准，并使其具有可操作性，特制定本标准。 本标准由中华人民共和国交通部提出。 本标准由交通部公路管理司归口。 本标准由交通部公路科学研究所、交通部标准计量研究所负责起草。 本标准主要起草人：杜玲玲、姜开友。 1 范围 本标准规定了涂料型道路交通标线分类、质量要求及检测方法。适用于公路、城市道路路面上的涂料型交通标线。矿区、港区、场（厂）区路面涂料型交通标线可参照执行。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列
标准最新版本的可能性。 GB 5768—86 道路交通标志和标线 3 术语 光亮度因数luminance factor 非自发辐射的媒质面元在给定方向上的光亮度与相同照明条件下理想漫反射（或透射）体的光亮度之比。 逆反射retroreflection 反射光线从靠近入射光线的反回的反射。 光强度系数coefficient of luminous intensity 逆反射在观测方向的光强度除以投向逆反射体且落在垂直于入射光方向的平面内的光照度之商。 即： R=I/E (1) 式中：R——光强度系数，mcd·lx-1； I——光强度，mcd； E——光照度，lx。
逆反射系数coefficient of retroreflection 逆反射面的逆反射光强度系数除以它的面积之商。 即： R＇=R/A=I/（E·A） 式中：R＇——逆反射系数，mcd·lx-1·m-2； A——试样表面的面积，m2。 4 涂料型标线分类 按标线涂料种类分： a. 溶剂型常温涂料标线； b. 溶剂型加热涂料标线； c. 热熔型涂料标线。 按标线反光性能分： a. 反光型标线； b. 普通型标线 5 标线质量要求 基本要求 5.1.1 标线设计应符合GB 5768的规定。 5.1.2 使用的标线涂料应具有与路面
交通安全设施设计说明 一、设计依据 1、测量提供的地形图 2、沿线规划路网 3、现场踏勘资料 4、主体工程施工图设计图纸 二、设计采用规范 (1)《城市道路工程设计规范》（CJJ37-2012）； (2)《城市道路路线设计规范》（CJJ 193-2012）； (3)《城市道路交叉口设计规程》（CJJ152-2010）； (4)《城市道路交叉口规划规范》（GB50647-2011）； (5)《城市道路交通设施设计规范》（GB 50688-2011）； (6)《道路交通标志和标线》（GB5768-2009）； (7)《城市道路交通标志和标线设置规范》（GB51038-2015）； (8)《道路交通标志板及支撑件》（GB/T 23827-2009）； (9)《道路交通反光膜》（GB/T18833-2012）； (10)《路面标线涂料》（JT/T280-2004）； (11)《路面标线用玻璃珠》（GB/T 24722-2009）； (12)《连续热镀锌钢板及钢带》(GB/T2518-2008)； (13)《一般工业用铝及铝合金热挤压型材》(GB/T6892—2006)； (14)《道路交通标线质量要求和检测方法》(GB/T16311—2009)； (15)《道路交通信号灯设置与安装规范》（GB 14886-2006）； (16)《道路交通信号控制机》（GB25280-2010）； (17)《道路交通信号灯》（GB 14887-2011）； (18)《城市交通信号控制系统术语》（GA/T 509- 2004）； (19)《城市道路交通信号控制方式适用规范》（GA/T 527-2005）； (20)《建筑物防雷设计规范》（GB 50057－2010）； (21)《电力工程电缆设计规范》（GB50217－2007）； (22)《低压配电设计规范》（GB 50054－2011）。三、工程简况 工程全长564.62m，道路等级为城市次干路，设计速度为30km/h，路面为沥青混凝土路面。 横断面形式为:25m=5m人行道+0.25m路缘带+2×3.5m车行道+0.5m中间双黄线+2×3.5m车行道+0.25m路缘带+5m人行道。 本工程交通安全和经管设施等级为C级。 四、设计原则 1. 根据行车速度、道路线形、交通流量、流向和交通组成、道路沿线的状况等，适当确定交通标志和标线等交通设施的设置位置；以道路工程设计为依据，统盘考虑，整体布局，做到连贯性、一致性，满足近期道路交通经管的需求，确保行驶的安全、快捷、畅通。标志的布设应以不熟悉周围路网体系的司机为对象，通过标志的引导，能顺利、快捷地抵达目的地，不允许发生错向行驶。 2. 道路交通标志和标线是交通经管设施，路上的标志具有法律效力，应按交通经管法规及有关规范，正确、合理地设置。道路交通设施设置不得侵占建筑限界，保证侧向余宽；不应侵占人行道有效宽度和净空高度。 3.当需要在同一地方设置两种以上标志时，可以安装在一根标志立柱上，但同一方向的标志最多不应超过四种。标志牌在一根立柱上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右地排列。交通标志设置的净空高度：单柱式一般宜为1.5～2.5m，悬臂式一般应大于该道路规定的净空高度。 4．道路标线中车行道分界线的尺寸、导向箭头的尺寸和路面文字标记的高度应根据路段的设计速度确定。 五、交通标志设计 交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于经管交通的设施。道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按《道路交通标志和标线》（GB5768-2009）规定执行。以不熟悉本工程路网体系的司机为使用对象，使其通过交通标志的引导，顺利、快捷、安全地抵达目的地，避免发生错误行驶。 1. 警告标志 警告标志颜色为黄底、黑边、黑图案；形状为等边三角形，顶角朝上；黄底反光，黑图案和边框不反光。 2. 禁令标志
膨润土常用指标的测定方法（一） --------------------------------------------------------------- 一、吸兰量(蒙脱石)的测定 膨润土分散于水溶液中，具有吸附次甲基兰的能力，其吸附的量被称为吸兰量，以100克样吸附的次甲基兰毫克当量数或克数表示。膨润土中的蒙脱石含量愈高，吸兰量愈多。因此，吸兰量可作为粗略估价膨润土矿中蒙脱石相对含量的主要技术指标。 (一) 主要试剂和材料 l、次甲基兰标准溶液(0.005000N)：将次甲基兰(指示剂)在93土3℃的烘箱中烘4小时,置于干燥器内冷却至室温。称取1.5995克于烧杯中，加水使其完全溶解(如次甲基兰不易溶解,可微热，温度不宜太高,以免次甲基兰变质)，移入1000毫升棕色容量瓶中，加水稀释至刻度，摇匀。此溶液l毫升含1.8695毫克三水次甲基兰或1.5995毫克无水次甲基兰。 2、焦磷酸钠溶液(1%)：称取10克焦磷酸钠于烧杯中，加水使其完全溶解(可微热)。加水稀释至1000毫升，摇匀。 3、中速定量滤纸(杭州新华造纸厂产) (二) 操作步骤 l、称取0.2000克试样，置于已加人50毫升水的锥形瓶中，摇动，使试样在水中充分散开，再加入20毫升1%焦磷酸钠溶液，摇匀。 2、将盛有混合溶液的锥形瓶置于电炉(或电热板)上加热微沸5分钟，取下冷却至室温。 3、用次甲基兰标准溶液滴定。开始时可依次滴加5毫升，逐次缩小间隔至2～3毫升，快到终点时，每次滴加0.5～l毫升。每次滴加后，摇晃15～30秒钟，用直径2.5～3.0毫米的玻璃棒沾一滴试液于中性定量滤纸上，观察在中央深兰色斑点周围有无出现浅绿色晕环。若未出现，则继续滴加。当在深兰色斑点周围出现浅绿色晕环时，再摇晃30秒钟，用玻璃棒沾一滴试液于滤纸上，若浅绿色晕环仍不消失，即为滴定终点。记下滴定所耗次甲基兰标准溶液的毫升(V)，到终点后，可继续稿加l～2毫升次甲基兰溶液，若浅色绿晕环变明显且宽度增大，则表示终点判断无误。 4、计算： N×V×0.3199 B＝———————×100 G 式中： B一吸兰量(克／100克样)； N—次甲基兰标准溶液的当量浓度；
膨润土检测和试验方法 作者:仙泉铸造材料厂 标签：山东膨润土膨润土钙基膨润土钠基膨润土2010-10-28 12:13 星期四 晴 本方法膨润土试样的制备为：将试样加工至0.044mm ，在105℃―140℃温度下烘干2h 。分析用水均指蒸馏水或去离子水。 5.1胶质价的测定方法 5.1.1提要 膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h ，试样凝聚形成的凝胶体积，称为胶质价。 本方法参照资料为DZG93--06非金属矿物化性能测试规程。 5.1.2仪器与试剂 a ．带刻度具塞量筒（100ml ，直径约25mm ）； b ．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器 5.1.3操作步骤 5.1.3.1称取1.00g 试样，精确至0.1g ，置于已加入50--60ml 水的具塞量筒中，塞紧塞子， 手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。如有团块，应继续摇动至团块消失为止。 5.1.3.2打开量筒塞，加入1.0g （精确至0.1g ）轻质氧化镁，再加水至100ml 刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。 5.1.3.3将量筒置于不受振动的台面上，静置24h ，读取凝胶体界面的刻度值（精确至0.5ml ）×10，即为胶质价，以ml/15g 表示。 5.2膨胀容的测定方法 5.2.1提要 膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h ，试样凝聚形成的沉降物体积，称为膨胀容。 本方法引用资料为DZG93--06非金属矿物化性能测试规程。 5.2.2仪器与试剂 a ．带刻度具塞量筒（100ml ，直径约25mm ）； b ．盐酸溶液（1N ），取83ml 盐酸（ρ=1.19g/ml ），用水稀释至1000ml 。 5.2.3操作步骤 5.2.3.1称取1.00g 试样，精确至0.1g ，置于已加入50ml 水的具塞量筒中，塞紧塞子，手握量筒上下方向摇300次（约五分钟），使试样与水混匀，在光亮处观察，无明显颗粒或团块。如有团块，应继续摇动至团块消失为止。 5.2.3.2打开量筒塞，加入25ml 浓度为1N 的盐酸，再加水至100ml 刻度处，塞紧量筒塞，再上下摇动200次（约三分钟）。 5.2.3.3将量筒置于不受振动的台面上，静置24h ，读取凝胶体界面的刻度值（精确至0.5ml ），即为膨胀容，以ml/g 表示。 5.3吸蓝量的测定 5.3.1提要 膨润土分散于水中，具有吸附次甲基蓝的能力，其吸附的量称为吸蓝量，以100g 试样吸附的次甲基蓝克数表示。 本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。 5.3.2试剂和仪器 a ．次甲基蓝标准溶液（0.2%）：将次甲基蓝（指示剂，含量不小于95%）在93℃±3℃的烘箱中干、管路敷设技术通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
道路交通标志设计的一般要求示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
道路交通标志设计的一般要求示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 交通标志的基本功能是为车辆和行人提供完善和清晰 的情报。面对复杂多变的交通状况和环境因素，理想的交 通标志设计应满足以下要求： （1）对交通标志颜色的要求 对于颜色的选择，一方面要确保交通标志的视认性， 另一方面还应考虑颜色所表达的抽象概念。根据颜色视觉 的规律，道路交通标志多采用红、黄、绿、蓝、白、黑等 颜色，不用中间色。 a.红色，在人们心理上会产生强烈的兴奋感和刺激性， 适用于表达禁止、紧急停止等信息。用于禁令标志的红 圈、红斜杠、“停车让行”标志、“禁止进入”标志等的 底色；
b.黄色，具有警戒的感觉，适用于传递警告信息。用于警告标志、高速公路的“终点提示”、“车距确认”等标志的底色； c.蓝色，使人产生沉静、安宁的感觉，多用于传递指示信息。用于指示标志、施工标志、一般道路指路标志的底色； d.绿色，使人产生舒适、恬静、安全感，多用它来提示安全、行进等信息。用于高速公路和城市快速路的指路标志底色； e.棕色，用于旅游区标志的底色； f.黑色和白色，具有较好的对比度，交通标志的文字、图形符号多采用这两种颜色。 （2）对交通标志形状的要求 人们对于交通标志的认知始于对其形状、颜色的判断。因此交通标志的形状被赋予了一定的含义，以增加其
膨润土的检测方法——科标检测 本方法膨润土试样的制备为：将试样加工至0.044mm，在105℃―140℃温度下烘干2h。分析用水均指蒸馏水或去离子水。? 5.1胶质价的测定方法? 膨润土试样置于盛有适量水的量筒中，混匀后加入氧化镁，放置沉降24h，试样凝聚形成的凝胶体积，称为胶质价。? 本方法参照资料为DZG93--06非金属矿物化性能测试规程。? a．带刻度具塞量筒（100ml，直径约25mm）；? b．轻质氧化镁（化学纯），存放于密闭瓶中或干燥器?
5.2膨胀容的测定方法? 膨润土试样置于盛有一定浓度盐酸的量筒中，混匀后放置沉降24h，试样凝聚形成的沉降物体积，称为膨胀容。? 本方法引用资料为DZG93--06非金属矿物化性能测试规程。? a．带刻度具塞量筒（100ml，直径约25mm）；? b．盐酸溶液（1N），取83ml盐酸（ρ=1.19g/ml），用水稀释至1000ml。? 5.3吸蓝量的测定? 膨润土分散于水中，具有吸附次甲基蓝的能力，其吸附的量称为吸蓝量，以100g 试样吸附的次甲基蓝克数表示。?
本方法引用资料为ZBJ31009--90 铸造用膨润土和粘土。? a．次甲基蓝标准溶液（0.2%）：将次甲基蓝（指示剂，含量不小于95%）在93℃±3℃的烘箱中干燥4h，取出后置于干燥器内，冷却至室温。称取2.000g 次甲基蓝溶解于1000ml水中，即配制成0.2%浓度的次甲基蓝溶液。? b．焦磷酸钠溶液（1%）：称取10g焦磷酸钠，加水使其完全溶解，再加水稀释至1000ml，摇匀。．c中速定量滤纸。d．天平：感量0.1g e．电炉。f．50ml 滴定管。? g．锥形瓶：250ml。? 5.4吸水率的测定? 膨润土在多孔砖（板）上吸水，单位重量的膨润土所能吸附水的重量称为吸水率，以百分数表示，在美国称为Water Absorption on Porous Plate 。膨润土的
浅谈城市道路交通标志标线的设计 摘要：道路交通标志标线是用以管制和引导交通的安全设施，在道路交通技术中广泛地被广大道路使用者所接触，是驾驶员行车的方向和向导，是道路标识的最重要组成部分。城市道路交通标志标线都有共同的设计原则：规范化原则，良好的视认性原则，明确的引导性原则，良好的易读性原则，良好的通用性原则，环保性原则。城市道路交通标志的设计应科学合理，有效地组织交通流，提高通行能力，减少交通事故，预防交通拥堵，节约能源，降低公害，美化道路交通环境并提高城市品位。 关键词：城市道路交通标志交通标线设计 abstract: road traffic signs and markings are used to control and guide the traffic safety facilities, in the road traffic technology widely vast road user contact, is the direction and guide the driver drive, is the most important part of the road sign. city road traffic signs and markings are design principles in common: standardization principle, legibility principles of good, clear guiding principle, principle of good readability, principle of good versatility, environmental protection principle. the design of city road traffic signs should be scientific and reasonable, efficient organization of traffic flow, to improve traffic capacity, reduce traffic accidents, prevention of traffic congestion,
前言 为了确保道路交通标线质量，更好地 贯彻实施 CB 5768-86《道路交通标志和标线》中标线标准，并使其具有可操作性， 特制定本标准。 本标准由中华人民共和国交通部提 出。 本标准由交通部公路管理司归口。本 标准由交通部公路科学研究所、交 通部标准计量研究所负责起草。 本标准主要起草人：杜玲玲、姜开友。 1范围 本标准规定了涂料型道路交通标线 分类、质量要求及检测方法。适用于公路、城市道路路面上的涂料型交通标线。矿 区、港区、场（厂）区路面涂料型交通标 线可参照执行。 2引用标准 下列标准包含的条文，通过在本标准 中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被 修订，使用本标准的各方应探讨使用下列
准最新版本的可能性。 GB 5768—86 道路交通志和 3 光亮度因数 luminance factor 非 自射的媒面元在定方向 上的光亮度与相同照明条件下理想漫反 射（或透射）体的光亮度之比。 逆反射retroreflection 反射光从靠近入射光的反回的反射。 光度系数 coefficient of luminous intensity 逆反射在方向的光度除以投向逆反射体且落在垂直于入射光方向的平面 内的光照度之商。 即： R=I/E ?????????????? （1） 式中： R——光度系数， mcd·lx-1；I——光 度， mcd；E——光照度， lx。
逆反射系数 coefficient of retroreflection 逆反射面的逆反射光强度系数除以 它的面积之商。 即： R＇=R/A=I/ （ E· A） 式中： R ＇——逆反射系数，mcd·lx-1·m-2； A——试样表面的面积，m2。 4涂料型标线分类 按标线涂料种类分： a.溶剂型常温涂料标线； b.溶剂型加热涂料标线； c.热熔型涂料标线。 按标线反光性能分： a.反光型标线； b.普通型标线 5 标线质量要求 基本要求 5.1.1 标线设计应符合 GB 5768 的规定。 5.1.2 使用的标线涂料应具有与路面
