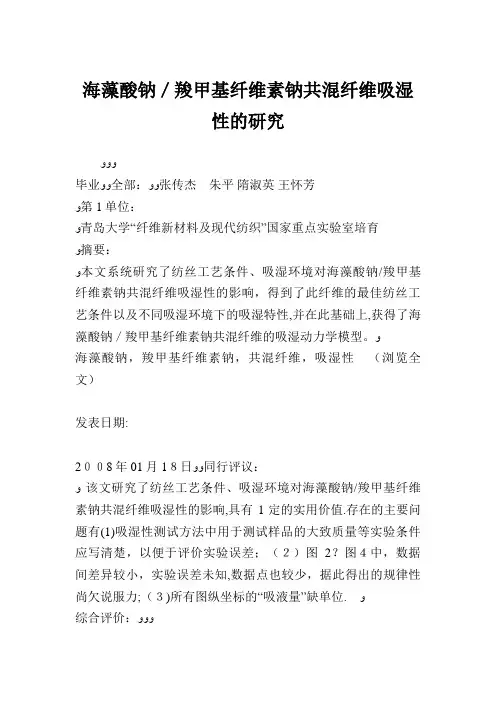

羧甲基纤维素钠与海藻酸钠相容性的研究

海藻酸钠／羧甲基纤维素钠共混纤维吸湿
性的研究
ﻭﻭﻭ
毕业ﻭﻭ全部：ﻭﻭ张传杰朱平隋淑英王怀芳
ﻭ第1单位：
ﻭ青岛大学“纤维新材料及现代纺织”国家重点实验室培育
ﻭ摘要：
ﻭ本文系统研究了纺丝工艺条件、吸湿环境对海藻酸钠/羧甲基纤维素钠共混纤维吸湿性的影响，得到了此纤维的最佳纺丝工艺条件以及不同吸湿环境下的吸湿特性,并在此基础上,获得了海藻酸钠／羧甲基纤维素钠共混纤维的吸湿动力学模型。

ﻭ
海藻酸钠，羧甲基纤维素钠，共混纤维，吸湿性（浏览全文）
发表日期:
2００8年01月1８日ﻭﻭ同行评议：
ﻭ该文研究了纺丝工艺条件、吸湿环境对海藻酸钠/羧甲基纤维素钠共混纤维吸湿性的影响,具有1定的实用价值.存在的主要问题有(1)吸湿性测试方法中用于测试样品的大致质量等实验条件应写清楚，以便于评价实验误差；（２）图2？图４中，数据间差异较小，实验误差未知,数据点也较少，据此得出的规律性尚欠说服力;（３)所有图纵坐标的“吸液量”缺单位.ﻭ
综合评价：ﻭﻭﻭ
注：同行评议是由特聘的同行专家给出的评审意见，综合评价是综合专家对各要素的评议得出的数值，以1至5颗星显示。

羧甲基纤维素聚乙烯亚胺和海藻酸钠的交联示例文章篇一：《神奇的羧甲基纤维素、聚乙烯亚胺和海藻酸钠的交联》我呀，今天要给大家讲一讲特别神奇的东西，就是羧甲基纤维素、聚乙烯亚胺和海藻酸钠的交联。

你们可能一听就觉得这是些很复杂、很陌生的名字，就像我刚开始听到的时候一样，觉得脑袋都大了呢。

可是啊，等我慢慢了解了之后，才发现这里面可藏着好多有趣的秘密呢。

我先来说说羧甲基纤维素吧。

它就像一个小小的建筑工人，默默地在那里工作着。

它本身有很多独特的性质，有点像那种很有韧性的小绳子。

我记得有一次我在做一个小手工的时候，用到了一些很有韧性的纸条，怎么折都不容易断，羧甲基纤维素就有点那种感觉。

它可以在很多不同的地方发挥作用，比如说在食品里，它能让食物变得更有粘性，就像胶水一样，但是这种胶水可是能吃的哦，是不是很神奇？再来说说聚乙烯亚胺。

这个东西可就更有趣啦。

它就像一个聪明的小魔法师，有着很多奇妙的魔法。

它可以和很多其他的东西相互作用，就像小朋友们之间互相交朋友一样。

它的分子结构就像是一个复杂的迷宫，里面有很多的通道和小房间。

当它和羧甲基纤维素相遇的时候，就像是两个小伙伴发现了彼此的有趣之处，然后开始互相合作起来。

我想象它们就像两个超级英雄，一起去完成一些伟大的任务呢。

还有海藻酸钠，这也是个很厉害的角色。

它就像一个温柔的小护士，有着独特的治愈能力。

在一些医药方面，它能起到很重要的作用。

它的样子有点像那种软软的、滑滑的东西，我一摸到它就觉得很舒服。

当它加入到羧甲基纤维素和聚乙烯亚胺的小团队里的时候，就像是给这个团队注入了一股新的力量。

那这三个东西交联在一起会发生什么呢？哇，那就像是一场超级大派对。

它们会互相连接起来，形成一种全新的东西。

这个新的东西就有着它们三个的优点，就像一个超级合体的机器人，有着超强的力量。

我问过我的科学老师，我说：“老师，这三个东西交联在一起到底能做什么呀？”老师就笑着跟我说：“哎呀，小朋友，这可就多啦。

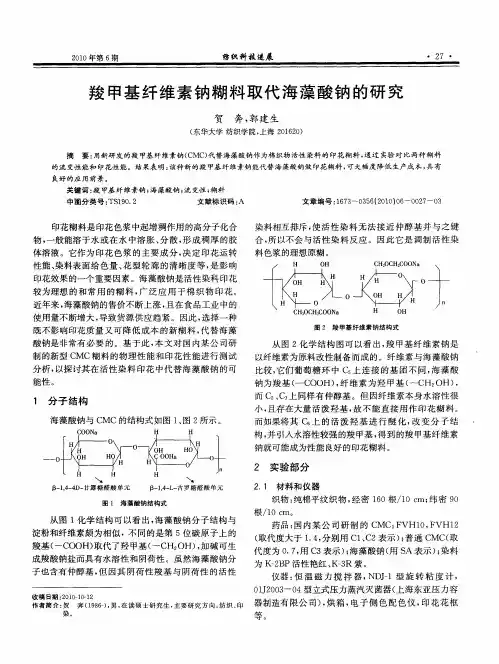

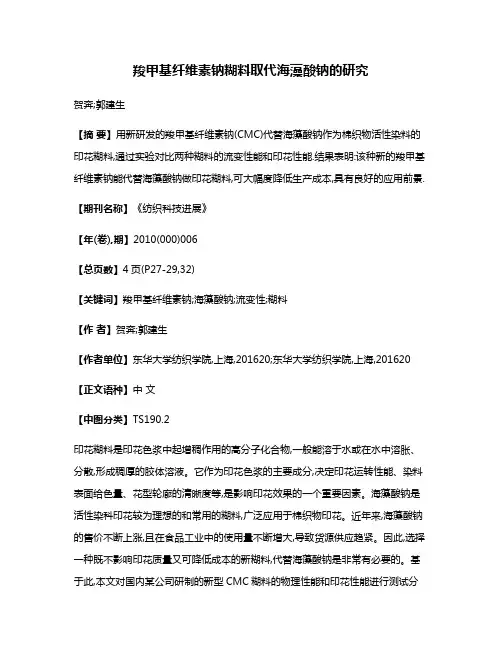

羧甲基纤维素钠糊料取代海藻酸钠的研究贺奔;郭建生【摘要】用新研发的羧甲基纤维素钠(CMC)代替海藻酸钠作为棉织物活性染料的印花糊料,通过实验对比两种糊料的流变性能和印花性能.结果表明:该种新的羧甲基纤维素钠能代替海藻酸钠做印花糊料,可大幅度降低生产成本,具有良好的应用前景.【期刊名称】《纺织科技进展》【年(卷),期】2010(000)006【总页数】4页(P27-29,32)【关键词】羧甲基纤维素钠;海藻酸钠;流变性;糊料【作者】贺奔;郭建生【作者单位】东华大学纺织学院,上海,201620;东华大学纺织学院,上海,201620【正文语种】中文【中图分类】TS190.2印花糊料是印花色浆中起增稠作用的高分子化合物,一般能溶于水或在水中溶胀、分散,形成稠厚的胶体溶液。

它作为印花色浆的主要成分,决定印花运转性能、染料表面给色量、花型轮廊的清晰度等,是影响印花效果的一个重要因素。

海藻酸钠是活性染科印花较为理想的和常用的糊料,广泛应用于棉织物印花。

近年来,海藻酸钠的售价不断上涨,且在食品工业中的使用量不断增大,导致货源供应趋紧。

因此,选择一种既不影响印花质量又可降低成本的新糊料,代替海藻酸钠是非常有必要的。

基于此,本文对国内某公司研制的新型CMC糊料的物理性能和印花性能进行测试分析,以探讨其在活性染料印花中代替海藻酸钠的可能性。

海藻酸钠与CMC的结构式如图1、图2所示。

从图1化学结构可以看出,海藻酸钠分子结构与淀粉和纤维素颇为相似,不同的是第5位碳原子上的羧基(-COOH)取代了羟甲基(-CH2OH),加碱可生成羧酸钠盐而具有水溶性和阴荷性。

虽然海藻酸钠分子也含有仲醇基,但因其阴荷性羧基与阴荷性的活性染料相互排斥,使活性染料无法接近仲醇基并与之键合,所以不会与活性染料反应。

因此它是调制活性染料色浆的理想原糊。

从图2化学结构图可以看出,羧甲基纤维素钠是以纤维素为原料改性制备而成的。

纤维素与海藻酸钠比较,它们葡萄糖环中C5上连接的基团不同,海藻酸钠为羧基(—COOH),纤维素为羟甲基(—CH2OH),而C2、C3上同样有仲醇基。

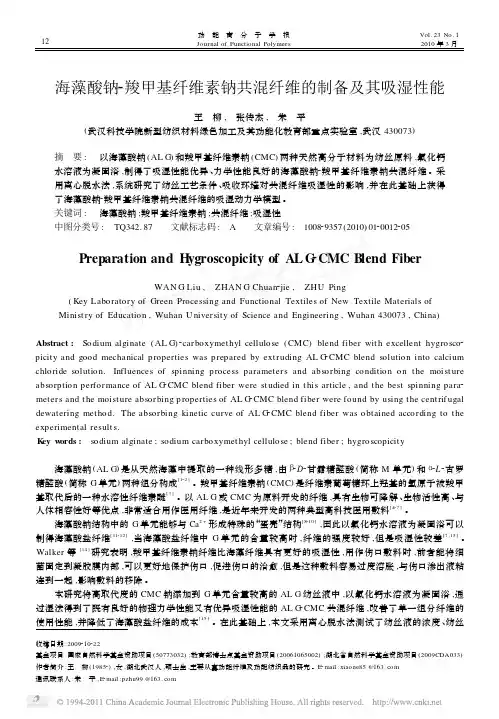

功　能　高　分　子　学　报Journal of Functional Polymers Vol.23No.12010年3月收稿日期:2009210222基金项目:国家自然科学基金资助项目(50773032);教育部博士点基金资助项目(20061065002);湖北省自然科学基金资助项目(2009CDA033)作者简介:王　柳(19852),女,湖北武汉人,硕士生,主要从事功能纤维及功能纺织品的研究。

E 2mail :xiaone85@通讯联系人:朱　平,E 2mail :pzhu99@海藻酸钠2羧甲基纤维素钠共混纤维的制备及其吸湿性能王　柳,　张传杰,　朱　平(武汉科技学院新型纺织材料绿色加工及其功能化教育部重点实验室,武汉430073)摘　要:　以海藻酸钠(AL G )和羧甲基纤维素钠(CMC )两种天然高分子材料为纺丝原料,氯化钙水溶液为凝固浴,制得了吸湿性能优异、力学性能良好的海藻酸钠2羧甲基纤维素钠共混纤维。

采用离心脱水法,系统研究了纺丝工艺条件、吸收环境对共混纤维吸湿性的影响,并在此基础上获得了海藻酸钠2羧甲基纤维素钠共混纤维的吸湿动力学模型。

关键词:　海藻酸钠;羧甲基纤维素钠;共混纤维;吸湿性中图分类号:　TQ342.87 文献标志码:　A 文章编号:　100829357(2010)0120012205Preparation and H ygroscopicity of AL G 2CMC B lend FiberWAN G Liu ,　ZHAN G Chuan 2jie ,　ZHU Ping(Key Laboratory of Green Processing and Functional Textiles of New Textile Materials ofMinist ry of Education ,Wuhan U niversity of Science and Engineering ,Wuhan 430073,China )Abstract :　Sodium alginate (AL G )2carboxymet hyl cellulose (CMC )blend fiber wit h excellent hygrosco 2picity and good mechanical p roperties was p repared by ext ruding AL G 2CMC blend solution into calcium chloride solution.Influences of spinning process parameters and absorbing condition on t he moist ure absorption performance of AL G 2CMC blend fiber were st udied in t his article ,and t he best spinning para 2meters and t he moist ure absorbing p roperties of AL G 2CMC blend fiber were found by using t he centrif ugal dewatering met hod.The absorbing kinetic curve of AL G 2CMC blend fiber was obtained according to t he experimental result s.K ey w ords :　sodium alginate ;sodium carbo xymet hyl cellulose ;blend fiber ;hygroscopicity 海藻酸钠(AL G )是从天然海藻中提取的一种线形多糖,由β2D 2甘露糖醛酸(简称M 单元)和α2L 2古罗糖醛酸(简称G 单元)两种组分构成[122]。

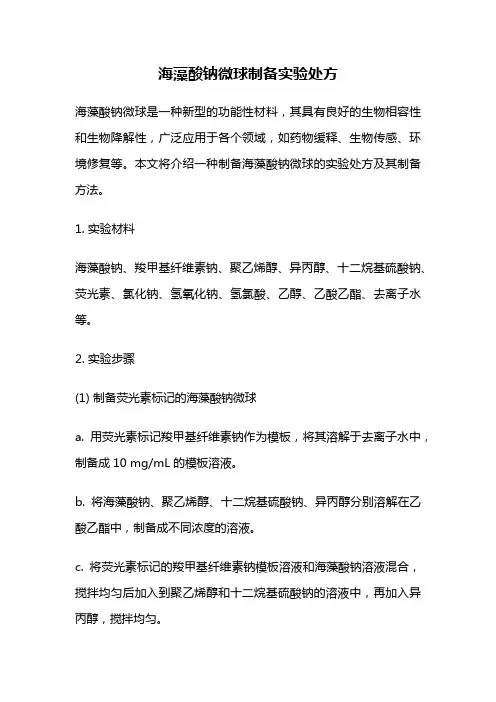

海藻酸钠微球制备实验处方海藻酸钠微球是一种新型的功能性材料，其具有良好的生物相容性和生物降解性，广泛应用于各个领域，如药物缓释、生物传感、环境修复等。

本文将介绍一种制备海藻酸钠微球的实验处方及其制备方法。

1. 实验材料海藻酸钠、羧甲基纤维素钠、聚乙烯醇、异丙醇、十二烷基硫酸钠、荧光素、氯化钠、氢氧化钠、氢氯酸、乙醇、乙酸乙酯、去离子水等。

2. 实验步骤(1) 制备荧光素标记的海藻酸钠微球a. 用荧光素标记羧甲基纤维素钠作为模板，将其溶解于去离子水中，制备成10 mg/mL的模板溶液。

b. 将海藻酸钠、聚乙烯醇、十二烷基硫酸钠、异丙醇分别溶解在乙酸乙酯中，制备成不同浓度的溶液。

c. 将荧光素标记的羧甲基纤维素钠模板溶液和海藻酸钠溶液混合，搅拌均匀后加入到聚乙烯醇和十二烷基硫酸钠的溶液中，再加入异丙醇，搅拌均匀。

d. 将上述混合溶液滴加到硬化的钙离子溶液中，形成球形的海藻酸钠微球。

e. 将海藻酸钠微球用氢氧化钠和氢氯酸的混合溶液清洗，再用乙醇和去离子水混合的溶液中清洗，最后将其干燥即可。

(2) 制备未标记的海藻酸钠微球a. 将海藻酸钠、聚乙烯醇、异丙醇分别溶解在乙酸乙酯中，制备成不同浓度的溶液。

b. 将上述混合溶液滴加到硬化的钙离子溶液中，形成球形的海藻酸钠微球。

c. 将海藻酸钠微球用氢氧化钠和氢氯酸的混合溶液清洗，再用乙醇和去离子水混合的溶液中清洗，最后将其干燥即可。

3. 实验结果制备的荧光素标记的海藻酸钠微球呈现出绿色荧光，具有良好的球形度和分散性，粒径分布在50-200 μm之间。

制备的未标记的海藻酸钠微球同样具有良好的球形度和分散性，粒径分布在50-200 μm之间。

4. 实验优点本实验采用简单的反应条件和易得的原料，制备出了具有良好性质的海藻酸钠微球，且制备过程中无需特殊的设备和技术，具有一定的实用性和经济性。

5. 实验应用制备的海藻酸钠微球可以应用于药物缓释、生物传感、环境修复等领域。

例如，可以将药物包裹在海藻酸钠微球内，实现药物的缓慢释放，提高药效和减少不良反应；可以将海藻酸钠微球修饰在生物传感器表面，实现对生物分子的高灵敏检测；可以将海藻酸钠微球应用于水污染治理，实现对重金属等污染物的吸附和去除。

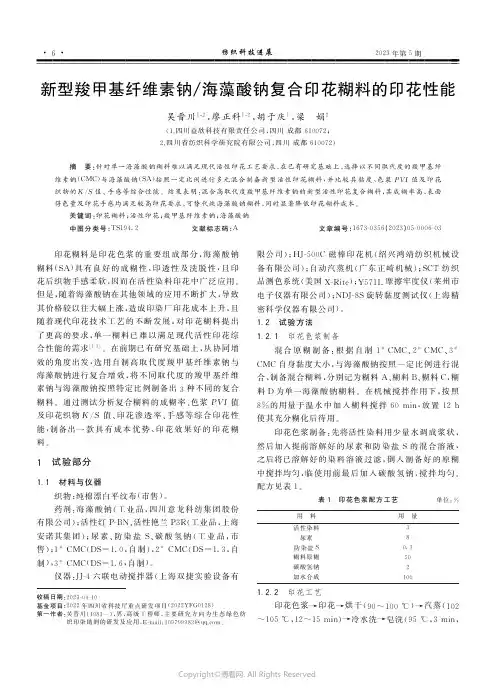

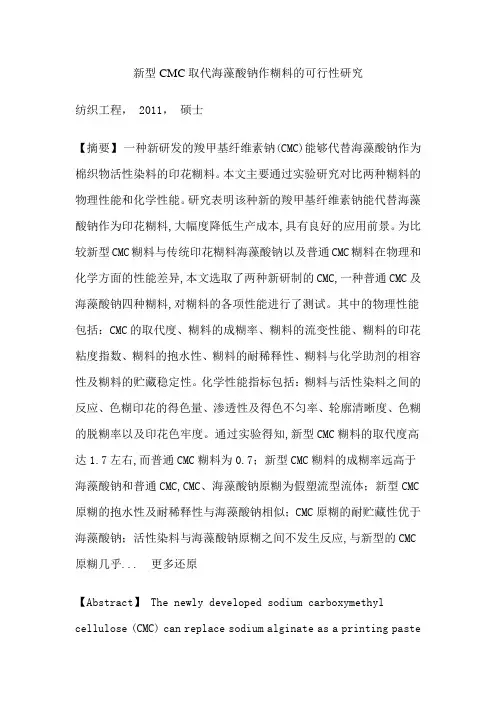

新型CMC取代海藻酸钠作糊料的可行性研究纺织工程， 2011，硕士【摘要】一种新研发的羧甲基纤维素钠(CMC)能够代替海藻酸钠作为棉织物活性染料的印花糊料。

本文主要通过实验研究对比两种糊料的物理性能和化学性能。

研究表明该种新的羧甲基纤维素钠能代替海藻酸钠作为印花糊料,大幅度降低生产成本,具有良好的应用前景。

为比较新型CMC糊料与传统印花糊料海藻酸钠以及普通CMC糊料在物理和化学方面的性能差异,本文选取了两种新研制的CMC,一种普通CMC及海藻酸钠四种糊料,对糊料的各项性能进行了测试。

其中的物理性能包括：CMC的取代度、糊料的成糊率、糊料的流变性能、糊料的印花粘度指数、糊料的抱水性、糊料的耐稀释性、糊料与化学助剂的相容性及糊料的贮藏稳定性。

化学性能指标包括：糊料与活性染料之间的反应、色糊印花的得色量、渗透性及得色不匀率、轮廓清晰度、色糊的脱糊率以及印花色牢度。

通过实验得知,新型CMC糊料的取代度高达1.7左右,而普通CMC糊料为0.7；新型CMC糊料的成糊率远高于海藻酸钠和普通CMC,CMC、海藻酸钠原糊为假塑流型流体；新型CMC 原糊的抱水性及耐稀释性与海藻酸钠相似；CMC原糊的耐贮藏性优于海藻酸钠；活性染料与海藻酸钠原糊之间不发生反应,与新型的CMC 原糊几乎... 更多还原【Abstract】 The newly developed sodium carboxymethyl cellulose (CMC) can replace sodium alginate as a printing pastein cotton fabric reactive dye. In this paper, physical and chemical properties of the two pastes are compared experimentally. Results show that the new CMC can replace sodium alginate as a printing paste in cotton fabric reactive dye, and reduce cost of production with a good application prospect.In order to compare the physical and chemical differences among the new CMC, conventional printin... 更多还原【关键词】羧甲基纤维素钠；海藻酸钠；取代；糊料；【Key words】CMC；sodium alginate；substitution；paste；摘要6-8ABSTRACT 8目录10-11第一章绪论11-281.1 引言111.2 原糊的作用及要求11-221.3 常用的活性染料印花糊料22-251.4 国内外研究现状25-261.5 本课题的研究目的、主要内容及意义26-28第二章实验准备及实验方法28-352.1 实验原料与药品282.2 实验仪器设备282.3 实验方法28-35第三章新型CMC的物理性能与印花性能35-473.1 取代度(DS) 353.2 新型CMC的物理性质35-413.3 新型CMC的印花性能41-453.4 本章小结45-47第四章新型CMC混合糊料的物理性能与印花性能47-544.1 新型CMC混合糊料的物理性能47-494.2 新型CMC混合糊料的印花性能49-534.3 本章小结53-54第五章结论54-55攻读硕士学位期间发表论文55-56致谢56-57参考文献。

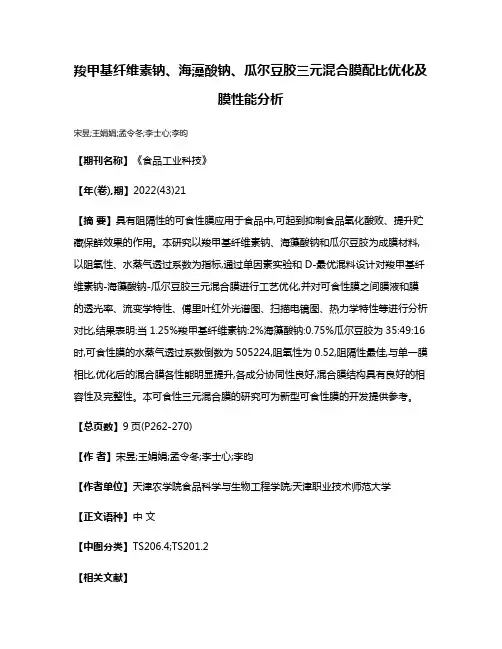

羧甲基纤维素钠、海藻酸钠、瓜尔豆胶三元混合膜配比优化及
膜性能分析
宋昱;王娟娟;孟令冬;李士心;李昀
【期刊名称】《食品工业科技》
【年(卷),期】2022(43)21
【摘要】具有阻隔性的可食性膜应用于食品中,可起到抑制食品氧化酸败、提升贮藏保鲜效果的作用。

本研究以羧甲基纤维素钠、海藻酸钠和瓜尔豆胶为成膜材料,以阻氧性、水蒸气透过系数为指标,通过单因素实验和D-最优混料设计对羧甲基纤维素钠-海藻酸钠-瓜尔豆胶三元混合膜进行工艺优化,并对可食性膜之间膜液和膜的透光率、流变学特性、傅里叶红外光谱图、扫描电镜图、热力学特性等进行分析对比,结果表明:当1.25%羧甲基纤维素钠:2%海藻酸钠:0.75%瓜尔豆胶为35:49:16时,可食性膜的水蒸气透过系数倒数为505224,阻氧性为0.52,阻隔性最佳,与单一膜相比,优化后的混合膜各性能明显提升,各成分协同性良好,混合膜结构具有良好的相容性及完整性。

本可食性三元混合膜的研究可为新型可食性膜的开发提供参考。

【总页数】9页(P262-270)
【作者】宋昱;王娟娟;孟令冬;李士心;李昀
【作者单位】天津农学院食品科学与生物工程学院;天津职业技术师范大学
【正文语种】中文
【中图分类】TS206.4;TS201.2
【相关文献】
1.卡拉胶、黄原胶、海藻酸钠、瓜尔豆胶及转谷氨酰胺酶对鸡肉肠出品率和硬度的影响
2.黄原胶和瓜尔豆胶复配比例对复原乳稳定性的影响
3.瓜尔豆胶与改性淀粉的协效性及配比研究
4.Nisin-结冷胶-瓜尔豆胶复合膜的抑菌性及在荸荠保鲜中的应用
5.Ca2+、瓜尔豆胶及酚类物质对海藻酸钠基涂膜溶液性质的影响
因版权原因，仅展示原文概要，查看原文内容请购买。

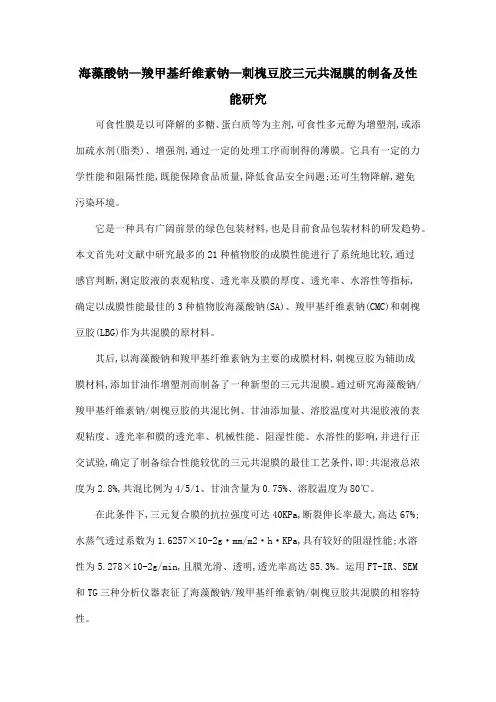

海藻酸钠—羧甲基纤维素钠—刺槐豆胶三元共混膜的制备及性能研究可食性膜是以可降解的多糖、蛋白质等为主剂,可食性多元醇为增塑剂,或添加疏水剂(脂类)、增强剂,通过一定的处理工序而制得的薄膜。

它具有一定的力学性能和阻隔性能,既能保障食品质量,降低食品安全问题;还可生物降解,避免污染环境。

它是一种具有广阔前景的绿色包装材料,也是目前食品包装材料的研发趋势。

本文首先对文献中研究最多的21种植物胶的成膜性能进行了系统地比较,通过感官判断,测定胶液的表观粘度、透光率及膜的厚度、透光率、水溶性等指标,确定以成膜性能最佳的3种植物胶海藻酸钠(SA)、羧甲基纤维素钠(CMC)和刺槐豆胶(LBG)作为共混膜的原材料。

其后,以海藻酸钠和羧甲基纤维素钠为主要的成膜材料,刺槐豆胶为辅助成膜材料,添加甘油作增塑剂而制备了一种新型的三元共混膜。

通过研究海藻酸钠/羧甲基纤维素钠/刺槐豆胶的共混比例、甘油添加量、溶胶温度对共混胶液的表观粘度、透光率和膜的透光率、机械性能、阻湿性能、水溶性的影响,并进行正交试验,确定了制备综合性能较优的三元共混膜的最佳工艺条件,即:共混液总浓度为2.8%,共混比例为4/5/1、甘油含量为0.75%、溶胶温度为80℃。

在此条件下,三元复合膜的抗拉强度可达40KPa,断裂伸长率最大,高达67%;水蒸气透过系数为1.6257×10-2g·mm/m2·h·KPa,具有较好的阻湿性能;水溶性为5.278×10-2g/min,且膜光滑、透明,透光率高达85.3%。

运用FT-IR、SEM和TG三种分析仪器表征了海藻酸钠/羧甲基纤维素钠/刺槐豆胶共混膜的相容特性。

结果表明:海藻酸钠、羧甲基纤维素钠和刺槐豆胶分子之间存在着较强的氢键相互作用,且制得的共混膜在宏观和微观上均无明显的相分离现象,该复合膜具有较好的相容性。

最后根据最佳配方配制出海藻酸钠/羧甲基纤维素钠/刺槐豆胶复合涂膜剂,对新鲜葡萄进行涂膜保鲜试验。

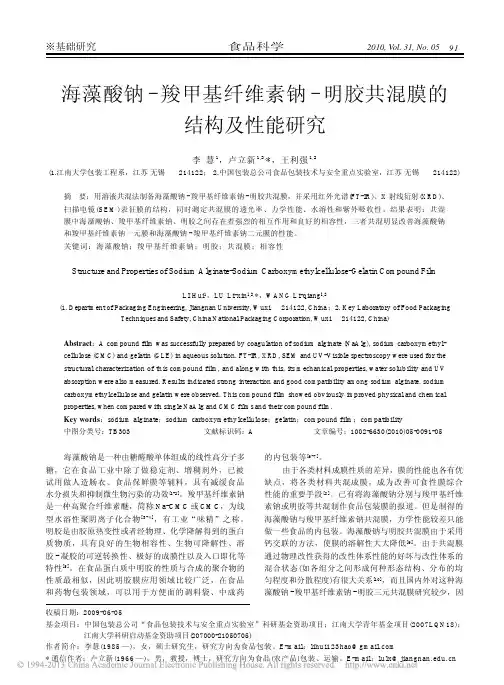

2011年11月第34卷第6期四川师范大学学报（自然科学版）Journal of Sichuan Normal University （Natural Science ）Nov．，2011Vol．34，No．6收稿日期：2011－02－28基金项目：四川省应用基础研究基金（04JY029－022）资助项目*联系作者简介：王碧（1964—），女，教授，主要从事天然高分子改性制备新型功能材料的研究海藻酸/淀粉/羧甲基纤维素共混膜的结构与性能研究刘凯1，王碧1，2*，邱艳1（1．内江师范学院化学化工学院，四川内江641112；2．内江师范学院果类废弃物资源化四川省高等学校重点实验室，四川内江641112）摘要：利用溶液共混法制备了新型共混膜：海藻酸/淀粉/羧甲基纤维素共混膜，通过红外光谱、X －射线衍射、原子吸收光谱、扫描电镜、热重分析和差示量热扫描等对共混膜的结构进行了表征，并测定了不同配比共混膜的透光率、抗张强度、断裂伸长率、水蒸汽透过率和吸水率．结果表明：共混膜中海藻酸、淀粉和羧甲基纤维素之间具有较强的相互作用和良好的相容性．共混膜具有良好的力学性能，在生物材料领域有潜在利用价值．关键词：海藻酸钠；淀粉；羧甲基纤维素；共混膜；相容性；力学性能中图分类号：O636．9文献标志码：A文章编号：1001－8395（2011）06－0869－06doi ：10．3969/j．issn．1001－8395．2011．06．020海藻酸钠（sodium alginate ，Al －Na ）是存在于褐藻类中的一种天然高分子，由D －甘露糖醛链段和L －古洛糖醛链段交替结构组成［1］，由于其良好的生物降解性和生物相容性，已被广泛地应用于化学、生物、医药、食品等领域；并以其良好的成膜性而被广泛应用于多种用途的膜材料制备；然而，海藻酸钠膜质脆，且耐水性极差，应用上受到限制［2－6］．淀粉是由许多葡萄糖单元经糖苷键连接而成的可再生天然高分子物质，因其来源丰富、价格便宜和可生物降解性，淀粉基可降解塑料一直是人们研究的热点［7－10］，但由于纯淀粉膜存在机械性能、阻湿性、耐水性以及加工耐热性均较差等缺点，且淀粉又是微生物的营养源，从而使它的应用受到一定的限制［11－12］．羧甲基纤维素钠（sodium carboxym-ethyl cellulose ，CMC ）是纤维素重要的衍生物之一，来源广泛，价格低廉，也具有优良的成膜性能和可生物降解性，可作药品基质、生物基质和生物制品载体等使用［13－15］．为了克服单一聚合物海藻酸钠、淀粉制备材料的缺点，改善材料的理化性能和热稳定性，进一步拓宽海藻酸钠和淀粉的应用领域，本文做一种新的尝试，将海藻酸钠、淀粉和羧甲基纤维素三者同时共混制备一种新型共混膜，用红外光谱、X －射线衍射、原子吸收光谱、扫描电镜、热重分析和差示量热扫描等对共混膜的结构进行表征，并测定不同配比共混膜的抗张强度、断裂伸长率、吸水率和水蒸汽透过率，为制备新型可生物降解材料提供基础数据．1实验部分1．1材料和仪器1．1．1材料和试剂海藻酸钠（上海化学试剂公司，化学纯）；羧甲基纤维素钠（钠含量6．5% 8．5%，成都科龙试剂厂）；淀粉、氯乙酸、无水乙醇、氢氧化钠、无水氯化钙等均为分析纯．1．1．2仪器ThermoFisher Nicolet 6700傅立叶变换红外光谱仪（美国Nicolet 公司）；X ’Prt Pro 型（Philips ，Netherlands ）X －射线衍射仪；JSM －5900LV 扫描电镜（日本JEOL 公司）；TAS986石墨炉原子吸收分光光度计（北京普析）；SDTQ600热分析仪（美国TA 公司）．1．2实验方法1．2．1共混膜的制备分别配制质量分数3%海藻酸钠溶液（海藻酸钠溶于蒸馏水中过滤而得），质量分数3%羧甲基纤维素钠溶液，将两种溶液与质量分数5%的淀粉溶液按一定比例于45ħ热水浴中充分混合，减压脱泡后倒入成膜模具中，再将膜置于质量分数3%的CaCl2溶液中凝固30min，经水洗，再放于质量分数1%的盐酸水溶液中浸泡20 min，制得共混膜．取下膜，用蒸馏水洗涤、晾干．干膜保存于干燥器中．不同混合比例共混膜的组成及表示符号如表1所示．表1各种膜的组成及表示符号Table1Contents and identification mark ofthree polymers in twelve blend films膜的表示符号膜的组成/%Al－Na淀粉CMCASC－133．344．522．2ASC－237．522．537．5ASC－341．733．325．0ASC－445．518．136．4ASC－527．236．436．4ASC－635．728．635．7AC75．00．025．01．2．2共混膜的结构表征3种纯聚合物及其共混膜的FT－IR光谱用傅立叶变换红外光谱仪薄膜扫描分析；其衍射谱图由X－射线衍射仪记录，电压40kV，电流45mA，扫描角度5ʎ 50ʎ，扫描速度8ʎ/min，相对结晶度=Fc /（Fc+Fa）ˑ100%，Fc和Fa分别为晶区和非晶区面积．共混膜经液氮冷脆断裂，真空喷金后用扫描电镜观察其截面形貌并拍照．1．2．3共混膜的热稳定性分析用SDTQ600热分析仪对共混膜进行差示量热扫描（DSC）分析和热重（TG）分析．1．2．4共混膜的Ca2+含量测定膜中Ca2+含量用原子吸收光谱仪测定［16］．1．2．5共混膜的性能测试共混膜的抗张强度及断裂伸长率按照国家标准GB4456－84进行测试．用于吸水率测试的共混膜厚2 3mm．本实验中共混膜的吸水率的测定方法：将膜样剪成2．0cmˑ2．0cm膜片，浸入蒸馏水的称量瓶中室温静置48 h，小心取出膜片，用滤纸吸干表面的水分后称重（W1），重复此操作至恒重，然后将湿膜于60ħ下减压干燥48h至恒重（W2），吸水率Q=（W1－W2）/W2．水蒸汽透过率（ρH2O）测试参考文献［16］的方法，称取3g无水CaCl2置于25mmˑ40mm称量瓶中，然后将膜样紧密覆盖在称量瓶口上，并用橡，．再在干燥器底部放一盛有饱和NaCl溶液的小烧杯，于25ħ保持75%的相对湿度．为确保溶液一直处于饱和状态，小烧杯中应有少量未溶的NaCl固体．每24h称一次称量瓶的质量，至称量瓶质量变化趋于稳定．水蒸汽透过率按下式进行计算ρH2O=（m2－m1）/tS，其中，m2和m1为称量瓶最终和起始质量，S为膜片的有效面积，t为天数．膜样厚度为2μmʃ0．5μm．2结果与讨论2．1共混膜的结构表征2．1．1红外光谱分析海藻酸钠、淀粉、羧甲基纤维素及其共混膜的红外光谱如图1所示．海藻酸钠的红外光谱图中，在3260cm－1处的吸收峰归属为—OH的伸缩振动峰，1607和1411cm－1处的吸收峰分别归属于海藻酸钠的COO—的对称伸缩振动和不对称伸缩振动．淀粉的FT－IR图中3392 cm－1为—OH吸收峰，2929cm－1处为C—H伸缩振动吸收峰，1647cm－1处为缩醛基中C—O键的伸缩振动吸收峰，在1384、1417和1456cm－1处的吸收峰为淀粉C—O伸缩振动和—OH面内弯曲振动耦合产生的吸收峰，1155 1023cm－1的3个吸收峰表示分子中α型糖苷键的存在．羧甲基纤维素钠的FT－IR光谱图中3430cm－1为—OH吸收峰，2922cm－1为C—H伸缩振动峰，1601cm－1的吸收峰为分子中COO—和C——O伸缩振动峰，1418 cm－1为C—H弯曲振动吸收峰，1385和1327cm－1为C—O伸缩振动和O—H弯曲振动耦合产生的吸收峰，1140 1028cm－1的3个吸收峰表示分子中β型糖苷键的存在，其中，1140cm－1为纤维素分子中醚键（C—O—C）伸缩振动峰．比较3种纯聚合物及其海藻酸钠/羧甲基纤维素二元共混膜（AC）和海藻酸钠/淀粉/羧甲基纤维素三元共混膜（ASC）的红外光谱图可知：单一聚合物共混并经CaCl2交联和酸处理后，其谱图主要发生了以下变化：第一，淀粉在3392cm－1，羧甲基纤维素在3430cm－1，海藻酸钠在3260cm－1处的吸收峰，在二元共混膜AC和三元共混膜ASC－3、ASC－6中依次位移至3430、3414和3400cm－1处．与海藻酸钠和淀粉比较，二、三元共混膜中的对应吸收峰均不同程度地向高波数方向移动，表明078四川师范大学学报（自然科学版）34卷Ca 2+交联削弱了分子间的氢键，但增强了分子间静电引力；第二，海藻酸钠在1606cm －1，淀粉在1645cm －1和羧甲基纤维素在1600cm －1处的吸收峰位移至1638cm －1处；海藻酸钠在1411cm －1处的COO —不对称伸缩振动峰，淀粉在1455、1417和1384cm －1，羧甲基纤维素在1418和1368cm －1处的C —O 伸缩振动和O —H 弯曲振动峰叠加后，二元膜AC 位移至1417和1370cm －1附近，三元膜位移至1414和1368 1357cm －1附近，共混膜中单一聚合物在1298 550cm －1附近的吸收峰也都发生了不同程度的位移；第三，二元共混膜和组成比例不同的三元共混膜中，羧甲基纤维素在1327和913cm －1，淀粉在1304和708cm －1的吸收峰均消失了，且二元共混膜在1736、2636和2558cm －1，三元共混膜在1732、2650和2563cm －1处出现了新的吸收峰；第四，将二元共混膜AC 与三元共混膜ASC 比较还发现，二元共混膜中羟基的伸缩振动峰，COO —的不对称伸缩振动峰与O —H 弯曲振动峰比三元膜中的对应吸收峰波数更高，表明三元膜分子中氢键作用力更强．上述变化表明三组分共混，并经CaCl 2交联后，由于分子间氢键、静电引力和范德华力等强烈相互作用，使海藻酸钠、淀粉和羧甲基纤维素钠三者之间产生了良好的相容性，在共混膜中羟基、羧基等基团的伸缩振动和弯曲振动吸收峰发生了较大变化，X －射线衍射图谱将进一步证实这一事实．2．1．2X 射线衍射分析海藻酸钠、淀粉、羧甲基纤维素及其三者共混并经CaCl 2交联和酸处理后的共混膜的X －衍射曲线如图2所示．海藻酸钠在2θ为13．5ʎ和21．8ʎ处有2个衍射峰，钙交联海藻酸膜（Al －Ca 膜）仅在2θ=10．1ʎ处有一强衍射峰，在27ʎ和41ʎ处的峰为漫射峰；淀粉在2θ为11．3ʎ、14．1ʎ、17．0ʎ、19．7ʎ、22．5ʎ和24．6ʎ等处均出现结晶峰，其中17ʎ处的衍射峰最强；羧甲基纤维素在2θ为22．1ʎ、32．7ʎ和33．5ʎ处有衍射峰．若海藻酸钠、淀粉与羧甲基纤维素没有相互作用或相互作用很弱，共混膜则有各自的结晶区和无定形区，衍射谱图将是各组分按共混比例的简单叠加．事实上，在共混膜ASC －3和ASC －6的衍射谱图中，既找不到海藻酸钠在2θ为13．6ʎ和21．8ʎ处的2个衍射峰，也找不到海藻酸钙在10．1ʎ处的强衍射峰，海藻酸钠/羧甲基纤维素二元共混膜AC 在2θ为14．6ʎ、20．9ʎ和42．6ʎ处有衍射峰，其中20．9ʎ处的衍射峰较强；ASC －3在2θ为34．8ʎ、36．4ʎ和43．3ʎ处各有小一衍射峰；ASC －6无衍射峰．不同膜的结晶度大小顺序为：CMC ＞Al －Na ＞Al －Ca ＞AC ＞ASC －3＞ASC －6．上述结果进一步证明了海藻酸钠、淀粉与羧甲基纤维素三组分共混，可能因分子中组分间两两相互作用的缘故，较两组分体系分子间作用力更强，加之钙交联作用影响了单一组分原有的晶形结构，使共混体系衍射峰减弱，甚至消失．2．1．3SEM 分析和透光率分析由共混膜截面的扫描电镜图（图3）可知，海藻酸钠/淀粉/羧甲基纤维素的三元共混膜截面无相分离现象，具有较均匀的截面形貌，说明一定比例的海藻酸钠、淀粉和羧甲基纤维素之间具有良好的相容性．透光率也是判断共混高分子相容性好坏的辅助手段．若共混膜中高分子相容性较差，则在两相界面上光的散射或反射将使膜的透光率很低．制膜过程发现不同共混比例的三元共混膜ASC 外观均178第6期刘凯，等：海藻酸/淀粉/羧甲基纤维素共混膜的结构与性能研究是透明的，在300 800nm 测定透光率表明，ASC 的透光率均在90%以上，二元共混膜AC 的透光率最高达70%，进一步说明三元共混膜中葡甘聚糖、海藻酸钠和羧甲基纤维素钠三者之间具有良好的相容性．2．1．4共混膜的物理性能经原子吸收光谱测得钙交联海藻酸膜（Al －Ca 膜）和二、三元共混膜中钙离子的含量值如表2所示．表2海藻酸及其二、三元共混膜的理化性质Table 2Physicochemical properties of sodium alginate and its binary /ternary blend films样品编号海藻酸钠/%抗张强度/MPa断裂伸长率/%ρH 2O /（mg ·cm －2·d －1）吸水率透光率/%Ca 2+含量/（mg /g ）Al －Na 28．59．8Al －Ca 100．035．88．89．632．0932．4AC 75．072．99．816．772．8070．05．54ACS －133．378．99．93．980．1390．56．72ACS －237．281．210．43．020．2991．410．23ACS －341．779．610．23．970．2992．27．40ACS －445．581．610．72．970．3391．28．12ACS －527．282．811．13．020．2992．312．08ACS －635．780．410．63．820．1792．911．37由表2可知，三元共混膜中的钙离子含量并不随海藻酸含量的变化而有规律的变化，海藻酸含量仅为27．2%、35．7%和37．2%的三元共混膜中钙含量却相对较高，并且几种三元共混膜中的钙离子含量均较海藻酸含量更高的二元共混膜中高，再次表明三元共混膜中的钙交联作用可能更强．共混膜在盐酸酸水溶液中浸泡了较长时间，仍然可以检出钙离子，由此表明：共混膜中可能形成了钙桥，即膜发生了钙交联，这是因为海藻酸中的羧基易与钙离子形成络合物即存在钙桥，而且其中的钙离子不能被其它离子取代出［17］．2．2共混膜的性能测试2．2．1力学性能和吸水性钙交联海藻酸膜及二、三元共混膜的抗张强度和断裂伸长率如表2所示．表2表明：共混膜的抗张强度和断裂伸长率并不随单一聚合物含量的变化而有规律的变化，三元共混膜的抗张强度和断裂伸长率均高于二元共混膜、海藻酸膜和钙交联海藻酸膜，海藻酸含量为27．2%、淀粉和羧甲基纤维素含量为37．5%时，共混膜的抗张强度达最大值，分别为82．8MPa 和11．1%，与钙交联海藻酸膜和二元共混膜比较，抗张强度和断裂伸长率都明显提高．表2还显示，共混膜的抗张强度与钙含量基本成正比，这表明共混膜的钙交联程度越大，抗断裂能力越强．纯聚合物膜Al －Ca ，二元共混膜和组分含量不同的共混膜ASC －1 ASC －6的吸水率如表2所示，其大小顺序为：AC ＞Al －Ca ＞ASC ，即三元共混膜的吸水率较二元共混膜和海藻酸钙膜明显更低．上述事实进一步表明海藻酸、淀粉和羧甲基纤维素三组分共混，组分间具有良好的相容性，较强的相互作用，这种相互作用明显改善了共混膜的抗张强度、断裂伸长率和耐水性．278四川师范大学学报（自然科学版）34卷2．2．2水蒸气透过率（ρH 2O ）高分子共混膜的水蒸气透过率与膜的厚度、结构致密程度和结晶度等因素密切相关，共混膜越厚、结构致密程度越高，结晶度越高，则透过率越低，反之则高．海藻酸钙膜与二元共混膜和组成比例不同的三元共混膜的水蒸气透过率如表2所示，其大小顺序为：AC ＞Al －Ca ＞ASC ，表明三组分共混水蒸气透过率明显下降了，这可能是因为三组分共混和钙交联作用使膜的结晶度和结构致密程度都发生了变化，因而水蒸气透过率相应发生了变化．2．2．3热稳定性分析图4和图5分别为海藻酸钠、淀粉、羧甲基纤维素和它们的二、三元共混膜的DSC 曲线和热重曲线．海藻酸钠在100ħ左右有一放热峰，这是由于海藻酸钠失去内部结合水的缘故，在200ħ时，海藻酸钠开始快速失重，这可能是由于海藻酸钠裂解为较稳定的中间产物［18－19］，加热到500ħ时，海藻酸钠累计失重约61．9%．淀粉在57ħ左右有一个小的失重峰（失重率低于1%），这可能是由于试样中的各种非结合水失去所致．淀粉在125 238ħ左右有一平缓的较宽的吸热区域，238ħ之后出现淀粉的放热峰，结合TG 曲线可知，265 318ħ为淀粉快速失重区域，在该区域内淀粉可能发生分解和氧化反应，加热到500ħ时，淀粉累计失重约78．4%．CMC 的DSC 曲线上有一个较尖锐的吸热峰，该峰的峰值温度是135ħ，在250ħ时，CMC 出现软化点快速失重，在250 310．5ħ区域内CMC 失重约37．5%，之后随温度的升高，失重曲线均较平缓，加热到500ħ，失重约53．4%．二元膜AC 、三元膜ASC －3、ASC －6在小于等于180ħ内的DSC 曲线形状与单一聚合物比较，均相差较大，二、三元共混膜中CMC 在135ħ的尖锐吸热峰均消失了，再次证明组分共混分子间产生了较强的相互作用．二、三元共混膜的DSC 曲线均有2个放热峰，第一个峰形状相似，第二个峰形状有明显差异．AC 、ASC －3和ASC －6的第一个峰峰值温度依次分别为96，92和98．2ħ，第二个峰峰值温度依次分别为177、171和177ħ，均在170 180ħ之间．图5表明，二元共混膜AC ，三元共混膜ASC －3和ASC －6的热重曲线与原料海藻酸钠、淀粉和CMC 差别较大，共混膜的热重曲线均较单一聚合物平缓，低于170ħ时，共混膜AC 、ASC －3和ASC －6的热重曲线位于海藻酸钠，淀粉和CMC 的相应曲线之间，表明当低于170ħ时，共混膜的热稳定性较海藻酸和淀粉高．AC 、ASC －3和ASC －6在低于170ħ时，其失重率分别约17．2%、13．1%和15．5%，在300ħ时，AC 、ASC －3和ASC －6的累计失重率依次分别为54．5%、49．2%和51．7%；AC 、ASC －3和ASC －6相对较快速失重的温度范围均在160 300ħ，在该温度范围内，3种膜的失重率依次分别约40．5%、36．1%和37．1%．当升温到500ħ时，AC 、ASC －3和ASC －6累计失重率依次分别为72．2%、68．2%和69．7%，显然与二元共混膜比较，三元共混膜的热稳定性略高，这与X －射线衍射分析三元膜中分子间作用力较二元膜更强的推断相符．3结论由于海藻酸钠、淀粉和羧甲基纤维素3种聚合物具有良好的相容性，分子间存在着较强的静电引378第6期刘凯，等：海藻酸/淀粉/羧甲基纤维素共混膜的结构与性能研究力、氢键等相互作用，加之钙交联作用，使共混膜具有均匀的截面形貌，较好的力学性能．与单一聚合物比较，共混膜的力学性能、吸水性及水蒸气透过率均有显著改善，在一定温度范围内，共混膜热稳定性高于海藻酸．预示着该共混膜在生物材料领域有潜在利用价值．参考文献［1］Kenneth B G．Chemical and physical properties of algal polysaccharides used for cell immobilization［J］．Enzyme and Microbial Technology，1989，11（11）：706－709．［2］Gacesa P．Enzymic degradation of alginates［J］．International J Biochemistry，1992，24（4）：545－552．［3］Miura K，Kimura N，Suzuki H，et al．Thermal and viscoelastic properties of alginate/poly（vinyl alcohol）blends cross－linked with calcium tetraborate［J］．Carbohydrate Polymers，1993，39（2）：139－144．［4］Zhou J P，Zhang L N．Structure and properties of blend membranes prepared from cellulose and alginate in NaOH/urea aqueous solution［J］．J Polymer Science，2001，B39（4）：451－458．［5］Rao P S，Krishnaiah A，Smitha B，et al．Separation of acetic acid/water mixtures by pervaporation through poly（vinyl alcohol）－sodium alginate blend membranes［J］．Separation Science and Technology，2006，41（5）：979－999．［6］闻燕，杜予民．海藻酸钠/羧甲基淀粉共混膜［J］．功能高分子学报，2003，16（4）：535－538．［7］邱威扬，邱贤华，王飞镝．淀粉塑料－降解塑料研究与应用［M］．北京：化学工业出版社，2002：93－121．［8］聂柳慧，韩永生．壳聚糖/淀粉共混薄膜的制备与研究［J］．包装工程，2005，26（6）：73－75．［9］申景博，韩永生．壳聚糖/淀粉/聚乙烯醇共混改善壳聚糖性能的研究［J］．包装工程，2007，28（12）：52－56．［10］王群，杜予民，樊李红．壳聚糖/淀粉/苯甲酸钠三元共混膜的结构和性能［J］．武汉大学学报：理学版，2003，49（6）：725－730．［11］Zhao G H，Liu Y，Fang C L．Water，water resistance，mechanical properties and biodegradability of methylated－cornstarch/ poly（vinyl alcohol）blend film［J］．Polymer Degradation and Stability，2006，91（4）：364－367．［12］田春美，钟秋平．木薯淀粉/壳聚糖可食复合膜的制备及性能研究［J］．食品研究与开发，2006，27（7）：2－29．［13］张俐娜．天然高分子改性材料及应用［M］．北京：化学工业出版社，2006：65－85．［14］何小维，陈巍，李忠彦，等．羧甲基纤维素钠/壳聚糖复合海绵制备工艺研究［J］．化工新型材料，2007，35（7）：59－61．［15］Hasan T，Nurhan A．Carboxymethyl cellulose from sugar beet pulp cellulose as a hydrophilic polymer in coating of mandarin［J］．J Food Engineering，2004，62（3）：271－279．［16］Wang B，Jia D Y，Ruan S Q，et al．J Applied Polymer Science，2007，106：327－332．［17］樊李红，杜予民，郑化，等．海藻酸/明胶共混膜结构表征及性能［J］．武汉大学学报：理学版，2001，47（6）：712－716．［18］刘洪斌，王永跃，肖长发．海藻酸盐纤维的制备及其性能研究［J］．天津工业大学学报，2005，24（3）：9－12．［19］李博，窦明，杨红霞，等．海藻酸钠热稳定性能的研究［J］．安徽农业科学，2009，37（35）：17348－17349．Study on Structure and Properties of Sodium Alginate/Starch/Carboxylmethyl Cellulose Blend FilmsLIU Kai1，WANG Bi1，2，QIU Yan1（1．College of Chemistry and Chemical Engineering，Neijiang Normal College，Neijiang641112，Sichuan；2．Key Laboratory of Fruit Waste Treatment and Resource Recycling for Sichuan Universities and Colleges，Neijiang Normal College，Neijiang641112，Sichuan）Abstract：A new kind of blend film was made by mixing the solutions of sodium alginate，starch and carboxylmethyl cellulose．The structure of the blend film was characterized by FT－IR，XRD，atomic absorption spectrophotometer，SEM and thermal analysis，re-spectively．The effects of ratio control of different polymers on light transmittance，tensile strength，elongation at break，water permea-bility，and water absorption of the film were studied．The results showed that there were strong interactions and good compatibility be-tween sodium alginate，starch and carboxylmethyl cellulose in the film．The film possessed good mechanical properties．And，it has a potential application in biomedicine as a new type of biomaterial．Key words：sodium alginate；starch；carboxymethyl cellulose；blend film；compatibility；mechanical properties（编辑李德华）478四川师范大学学报（自然科学版）34卷。

一、实验目的1. 掌握海藻酸钠的提取和纯化方法。

2. 研究海藻酸钠在不同领域中的应用，如食品、医药、纺织等。

3. 了解海藻酸钠的理化性质和生物学特性。

二、实验原理海藻酸钠（Sodium Alginate）是一种天然高分子多糖，主要从褐藻类植物中提取。

它具有优良的生物相容性、生物降解性和生物活性，广泛应用于食品、医药、纺织、印染、造纸、日用化工等领域。

三、实验材料与仪器1. 实验材料：- 海带- 氯化钙- 乙醇- 氢氧化钠- 盐酸- 丙酮- 二氧化硅- 纤维素- 羧甲基纤维素- 纸浆2. 实验仪器：- 烧杯- 烧瓶- 搅拌器- 蒸馏装置- 滤纸- 真空干燥箱- 电子天平- 分光光度计- 旋光仪- 紫外-可见分光光度计四、实验步骤1. 海藻酸钠的提取与纯化（1）将海带洗净，切碎，用热水浸泡2小时。

（2）将浸泡后的海带煮沸30分钟，过滤得到海带汁。

（3）向海带汁中加入氯化钙，使溶液pH值为7.5，搅拌30分钟。

（4）将沉淀物过滤、洗涤，用乙醇、丙酮等有机溶剂进行脱脂、脱蛋白处理。

（5）将处理后的沉淀物真空干燥，得到海藻酸钠粗品。

（6）将海藻酸钠粗品溶解于水中，加入二氧化硅作为助滤剂，过滤得到滤液。

（7）向滤液中加入氢氧化钠，使溶液pH值为8.5，搅拌30分钟。

（8）将沉淀物过滤、洗涤，用蒸馏水进行重结晶。

（9）将重结晶后的海藻酸钠真空干燥，得到纯海藻酸钠。

2. 海藻酸钠的应用研究（1）食品应用将海藻酸钠作为增稠剂、稳定剂、乳化剂等，应用于食品加工。

例如，在冰淇淋、果冻、酸奶等食品中添加海藻酸钠，可提高产品的稳定性和口感。

（2）医药应用将海藻酸钠作为药物载体、缓释剂等，应用于药物递送。

例如，将药物与海藻酸钠制成微球，可实现药物的缓释和靶向递送。

（3）纺织应用将海藻酸钠作为粘合剂、上浆剂等，应用于纺织工业。

例如，在纺织过程中，将海藻酸钠作为上浆剂，可提高织物的抗皱性和抗缩性。

（4）其他应用将海藻酸钠作为生物材料、生物降解材料等，应用于环保、生物工程等领域。

海藻酸钠/羧甲基纤维素钠共混纤维吸湿性的研究张传杰1，朱平1,2，隋淑英1，王怀芳11青岛大学“纤维新材料及现代纺织”国家重点实验室培育基地，山东青岛（266071）2 绍兴文理学院，浙江绍兴（320000）E-mail：jcuse@摘要：本文系统研究了纺丝工艺条件、吸湿环境对海藻酸钠/羧甲基纤维素钠共混纤维吸湿性的影响，得到了此纤维的最佳纺丝工艺条件以及不同吸湿环境下的吸湿特性，并在此基础上，获得了海藻酸钠/羧甲基纤维素钠共混纤维的吸湿动力学模型。

关键词：海藻酸钠，羧甲基纤维素钠，共混纤维，吸湿性1．引言海藻酸钠（ALG）是从天然海藻中提取的一种线形多糖，由β-D-甘露糖醛酸（简称M 单元）和α-L-古罗糖醛酸（简称G单元）两种组分构成。

羧甲基纤维素钠（CMC）是纤维素葡萄糖环上羟基的氢原子被羧甲基取代后的产物，是一种水溶性的纤维素醚。

这两种高分子材料无毒，生物可将降解而且生物活性高，与人体相容性好，非常适合用作医用材料[1-2]。

海藻酸钠结构中的G单元能够与Ca2+形成特殊的“egg-box”结构[3]。

利用海藻酸钠的这种性质，以低毒性的氯化钙水溶液作凝固浴可以制得海藻纤维，但是海藻酸钠大分子结构中的羧基（吸湿性基团）与钙离子螯合后[4]，使海藻纤维的吸湿性能下降。

M.Walker等人[5]研究发现用于伤口敷料时，羧甲基纤维素钠纤维比海藻纤维具有更好的吸湿性，能将细菌固定到凝胶膜内部，可以更好的保护伤口，促进伤口的治愈，但是这种敷料容易过度溶胀，与伤口渗出液粘连到一起，影响敷料的移除。

因此，我们在海藻酸钠纺丝液中加入羧甲基纤维素钠，以氯化钙水溶液为凝固浴，制备综合两种高分子材料优异性能的共混纤维，然后研究此纤维的吸湿性能。

2．实验部分2.1 实验药品及仪器海藻酸钠：青岛明月海藻集团有限公司；羧甲基纤维素钠：安丘市雄鹰纤维素有限责任公司；无水氯化钙：分析纯，天津市博迪化工有限公司；氯化钠：分析纯，莱阳化工实验厂；其它助剂。

羧甲基纤维素钠限制浮游藻类运动的实验研究作者：刘明辉来源：《教育界》2012年第09期【摘要】传统压载水镜检中常使用一些化学试剂来固定压载水水样中的浮游藻类，传统所使用的海藻酸钠及聚乙烯醇溶液限制浮游藻类存在一些缺点，而根据这些缺点，一般会使用羧甲基纤维素钠溶液来限制浮游藻类的运动。

其色泽较好，粘稠度也适中。

【关键词】黏度压载水检测羧甲基纤维素钠异弯藻运动近期，越来越多的国家关注了一个越来越严重的生态问题。

那就是船舶压载水由于混有外来生物，而这些外来生物的入侵造成当地的生态失去平衡。

据研究表明，许多植物、水生物以及细菌能生存在船舶沉渣中和压载水之中，他们的寿命最长的可以达到60天之久。

由于现如今的实验技术的限制，对于压载水检测，常用常规的显微镜来检测传统水质，但因为这些微生物的运动能力较强，所以必须固定微生物之后才能进行检测。

固定材料选择的一般原则是：操作过程简单、粘度适中、化学稳定性较好、材料的水溶液应无色透明、价格便宜、对微生物无毒。

传统的化学药剂固定待检微生物的方法一般采用海藻酸钠和聚乙烯醇溶液限制微生物的运动，但不足的是海藻酸钠的水溶液的颜色过重，对观察和计数有一定的影响。

故本文选用羧甲基纤维素钠溶液来限制浮游藻类的运动，因为羧甲基纤维素钠具有以上提到的一些别的物质没有的优势，以便于观察和提高提高计数的准确性。

1. 海藻酸钠，聚乙烯醇及羧甲基纤维素钠溶液理化性质实验1.1实验仪器和试剂本实验所用的药剂海藻酸钠，羧甲基纤维素钠，聚乙烯醇PVA124均为国药集团化学试剂有限公司生产。

配置好的羧甲基纤维素钠溶液，海藻酸钠溶液，聚乙烯醇溶液，平式毛细管黏度计，烧杯，秒表，恒温水浴锅。

1.2色度，黏度实验分别配制海藻酸钠溶液，聚乙烯醇溶液，羧甲基纤维素钠溶液，并测定3种溶液的黏度，进行对比。

1.3活性实验分别使用配置好的羧甲基纤维素钠溶液，海藻酸钠溶液，聚乙烯醇溶液与异弯藻溶液混合，观察异弯藻活性变化。

羧甲基纤维素钠与海藻酸钠羧甲基纤维素钠和海藻酸钠，这两个名字听上去是不是有点科学家气息？其实它们在我们生活中可不是那么遥远，想想那些滑滑的食物、浓浓的汤，嘿，它们可是功劳一部分哦！羧甲基纤维素钠，咱们可以简称CMC，听起来是不是亲切多了？它是一种增稠剂，特别爱在食品行业里大展拳脚。

比如说，咱们平时喝的果汁，有时候为了让它们看起来更加诱人，厂家就会加点CMC，让果汁的口感变得更加顺滑，喝起来真的是“咕噜咕噜”的顺畅。

再加上它还可以帮助保持食物的湿润，简直是食品界的“保鲜大师”。

再说说海藻酸钠，别看名字复杂，其实它就是从海藻中提炼出来的。

海藻酸钠的用途也不逊色，特别是在做一些低热量食品时，它能吸水膨胀，形成一种胶状物质，给食物增加了丰富的口感。

听说它还有点“减肥”的效果，哎，谁不想吃得开心又不用担心长肉呢？在做蛋糕的时候，海藻酸钠也常常会被用来制作那些好看又好吃的层次，真的是让人一口气吃下去都停不下来，真是让人欲罢不能。

这两者其实在使用上也有些相似之处，都是用来增稠、稳定食物的。

你想想，做个汤的时候，放点CMC或者海藻酸钠，汤汁浓稠得刚刚好，喝一口就感觉温暖在心里蔓延。

这种感觉就像冬天喝热巧克力，暖暖的，真的好舒服。

食品中的这些成分，给了我们一种“舌尖上的享受”，让我们的味蕾得到了满足。

说到这里，你有没有想过其实这些成分还有很多科技感呢？听说它们在医药、化妆品等领域也是大显身手，真是万能的“小助手”。

羧甲基纤维素钠和海藻酸钠不仅仅是增稠剂，它们在食品中的神秘作用，简直可以说是调皮捣蛋。

比如说，有些人可能会觉得，吃东西就应该是简单直接，不需要太多花样。

但试想一下，平常吃的果冻，如果没有了它们的参与，估计就是一摊果汁了，哪里还会有那种咬下去Q弹的感觉呢？还有冰淇淋，如果没有这些增稠剂，可能就是一块难以入口的冰块，没了那种丝滑的口感，真是太遗憾了。

再来聊聊它们的搭配，听说羧甲基纤维素钠和海藻酸钠一起用的话，效果会更好。
