建筑工程技术专业《建筑制图基础》试题及答案

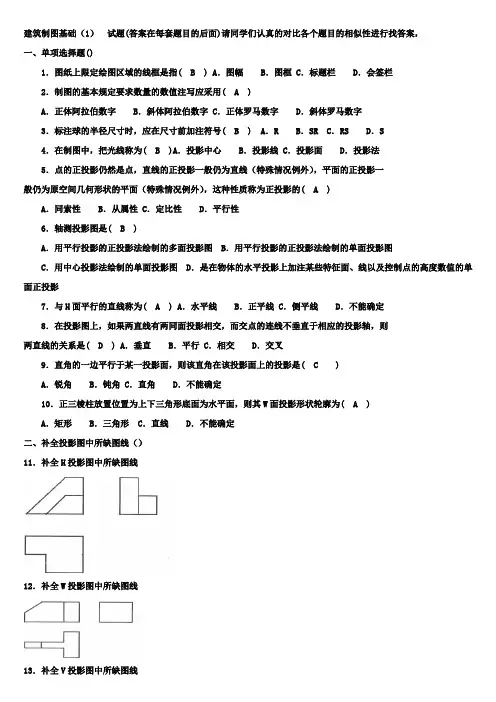

建筑制图基础（1）试题(答案在每套题目的后面)请同学们认真的对比各个题目的相似性进行找答案，一、单项选择题()1．图纸上限定绘图区域的线框是指( B ) A．图幅 B．图框 C．标题栏 D．会签栏2．制图的基本规定要求数量的数值注写应采用( A )A．正体阿拉伯数字 B．斜体阿拉伯数字 C．正体罗马数字 D．斜体罗马数字3．标注球的半径尺寸时，应在尺寸前加注符号( B ) A．R B．SR C．RS D．S4．在制图中，把光线称为( B )A．投影中心 B．投影线 C．投影面 D．投影法5．点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的( A )A．同索性 B．从属性 C．定比性 D．平行性6．轴测投影图是( B )A．用平行投影的正投影法绘制的多面投影图 B．用平行投影的正投影法绘制的单面投影图C．用中心投影法绘制的单面投影图 D．是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．与H面平行的直线称为( A ) A．水平线 B．正平线 C．侧平线 D．不能确定8．在投影图上，如果两直线有两同面投影相交，而交点的连线不垂直于相应的投影轴，则两直线的关系是( D ) A．垂直 B．平行 C．相交 D．交叉9．直角的一边平行于某一投影面，则该直角在该投影面上的投影是( C )A．锐角 B．钝角 C．直角 D．不能确定10．正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状轮廓为( A )A．矩形 B．三角形 C．直线 D．不能确定二、补全投影图中所缺图线（）11．补全H投影图中所缺图线12．补全W投影图中所缺图线13．补全V投影图中所缺图线三、求作物体所缺面的水平投影或侧面投影（每小题7分，共计28分）16．求作物体水平投影17.求作三棱锥被截切后的侧面投影四、根据下面各题的要求．完成作图（每小题7分，共计21分）18.已知AB线段的正面投影和对V面的倾角p=30。

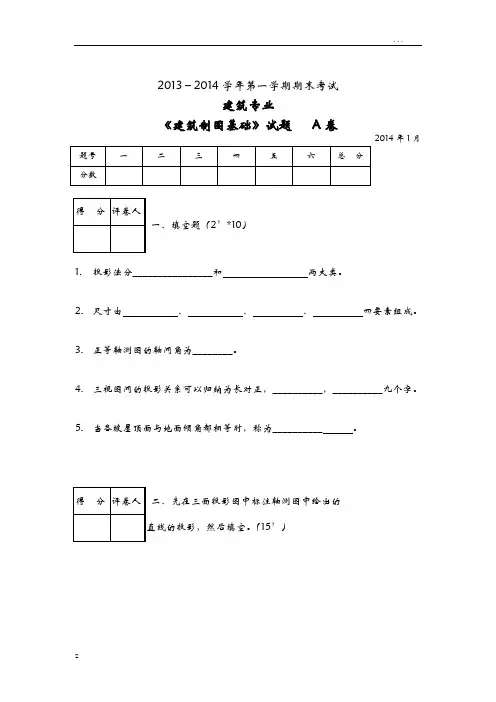

2013－2014学年第一学期期末考试
建筑专业
《建筑制图基础》试题A卷
2014年1月
一、填空题（2’*10）
二、先在三面投影图中标注轴测图中给出的
（15’）
1）AB直线是线，面投影反映实长；
2）CD直线是线，面投影反映实长；
3）EF 直线是线，面投影反映实长。

得分评卷人
三、补画左视图（15 ’）
得分评卷人
四、按要求绘制点和直线的三视图（15’）
点A（10,15,10），点B在点A之前5mm，之上9mm，之右8mm，求B 点坐标，并绘制直线AB的三视图。

得分评卷人
五、补画第三面投影。

（15’）
得分评卷人（10’）
（10’）
1）AB直线是正平线，正立投影面或称Ｖ面面投影反映实长；2）CD直线是侧平线，侧立投影面或称W面面投影反映实长；3）EF 直线是水平线，水平投影面或称H面面投影反映实长。

得分评卷人
三、补画左视图（15 ’）
得分评卷人四、按要求绘制点和直线的三视图（15’）
点B坐标：（2, 20,19）
得分评卷人
五、补画第三面投影。

（15’）
得分评卷人
（10’）
得分评卷人
七、根据三面投影图，画出正等轴测图。

（10’）。

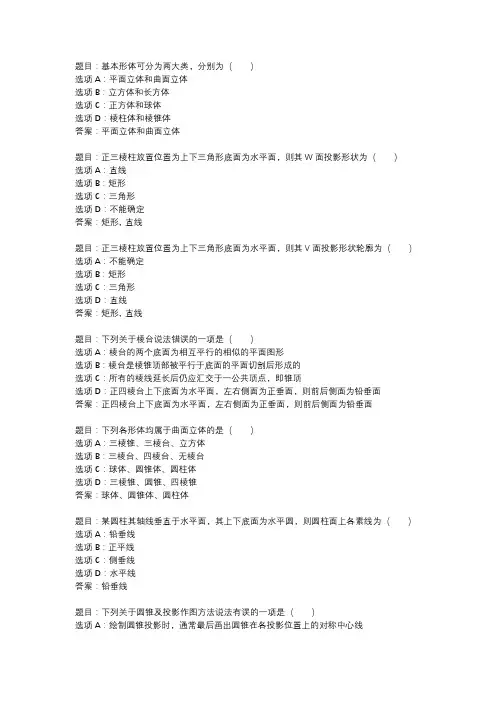

题目：基本形体可分为两大类，分别为（）选项A：平面立体和曲面立体选项B：立方体和长方体选项C：正方体和球体选项D：棱柱体和棱锥体答案：平面立体和曲面立体题目：正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）选项A：直线选项B：矩形选项C：三角形选项D：不能确定答案：矩形, 直线题目：正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为（）选项A：不能确定选项B：矩形选项C：三角形选项D：直线答案：矩形, 直线题目：下列关于棱台说法错误的一项是（）选项A：棱台的两个底面为相互平行的相似的平面图形选项B：棱台是棱锥顶部被平行于底面的平面切割后形成的选项C：所有的棱线延长后仍应汇交于一公共顶点，即锥顶选项D：正四棱台上下底面为水平面，左右侧面为正垂面，则前后侧面为铅垂面答案：正四棱台上下底面为水平面，左右侧面为正垂面，则前后侧面为铅垂面题目：下列各形体均属于曲面立体的是（）选项A：三棱锥、三棱台、立方体选项B：三棱台、四棱台、无棱台选项C：球体、圆锥体、圆柱体选项D：三棱锥、圆锥、四棱锥答案：球体、圆锥体、圆柱体题目：某圆柱其轴线垂直于水平面，其上下底面为水平圆，则圆柱面上各素线为（）选项A：铅垂线选项B：正平线选项C：侧垂线选项D：水平线答案：铅垂线题目：下列关于圆锥及投影作图方法说法有误的一项是（）选项A：绘制圆锥投影时，通常最后画出圆锥在各投影位置上的对称中心线选项B：圆锥是由底面和圆锥面组成的选项C：圆锥的轴线垂直于水平面时，圆锥底面为水平圆选项D：圆锥底面为水平圆时，其正面投影和侧面投影积聚为正平线答案：圆锥底面为水平圆时，其正面投影和侧面投影积聚为正平线题目：下列关于圆球及投影作图方法说法有误的一项是（）选项A：画球的投影应先定球心，画出中心线，作圆选项B：球面的三个投影为三个大小不等的圆选项C：球面是以圆作为母线，以该圆直径为轴线旋转而成选项D：圆球的表面就是球面答案：球面的三个投影为三个大小不等的圆题目：下列关于截交线说法有误的一项是（）选项A：截交线既在截平面上，又在立体表面上选项B：截交线是截平面与立体表面的共有线选项C：截平面与立体表面的交线称为截交线选项D：曲面体截交线的形状一定是由直线段围成的平面多边形答案：曲面体截交线的形状一定是由直线段围成的平面多边形题目：下列关于圆柱截交线说法有误的一项是（）选项A：根据平面与圆柱轴线的相对位置的不同，其截交线形状不同选项B：当截平面垂直于圆柱轴线时，它与圆柱面的截交线为一纬圆选项C：当截平面倾斜于圆柱轴线时，它与圆柱面的截交线为一椭圆选项D：当截平面平行于圆柱轴线时，它与圆柱面的截交线为一圆形答案：当截平面平行于圆柱轴线时，它与圆柱面的截交线为一圆形题目：平面切割圆锥时，根据平面与圆柱轴线的相对位置的不同，其截交线的形状不可能为（）选项A：四边形选项B：圆形选项C：椭圆形选项D：三角形答案：四边形题目：平面立体又分为（）选项A：正方体和球体选项B：平面立体和曲面立体选项C：立方体和长方体选项D：棱柱体和棱锥体答案：棱柱体和棱锥体题目：平面切割圆球时，其截交线的形状为（）选项A：三角形选项B：圆形选项C：椭圆形选项D：四边形答案：圆形题目：平面切割圆球时，其截交线的投影不可能是（）选项A：四边形选项B：圆形选项C：三角形选项D：椭圆形答案：四边形题目：下列关于圆球截交线说法有误的一项是（）选项A：当截平面与投影面倾斜时，截交线圆在投影面上的投影为椭圆选项B：当截平面与投影面平行时，截交线圆的投影反映实形选项C：当截平面与投影面垂直时，截交线圆在投影面上的投影为抛物线选项D：当截平面与投影面平行时，截交线圆的另二投影重影成长度等于该圆直径的直线段答案：当截平面与投影面垂直时，截交线圆在投影面上的投影为抛物线题目：相贯体表面的交线称为（）选项A：相贯线选项B：素线选项C：双曲线选项D：截交线答案：相贯线题目：下列关于形体相贯线说法有误的一项是（）选项A：两曲面立体相交，其相贯线通常为平面多边形选项B：相贯线是两个相交立体表面的共有线选项C：相贯线上的点即为两个形体表面的共有点选项D：两平面立体相交，其相贯线在一般情况下是封闭的空间折线答案：两曲面立体相交，其相贯线通常为平面多边形题目：下列关于平面立体和曲面立体的相贯说法有误的一项是（）选项A：平面体与曲面体相交时，相贯线是由若干段平面曲线或平面曲线和直线所组成选项B：绘制相贯线时，应先求每段曲线和直线，再求出曲线和直线的转折点选项C：相贯线上的点即为两个形体表面的共有点选项D：相贯线是两个相交立体表面的共有线答案：绘制相贯线时，应先求每段曲线和直线，再求出曲线和直线的转折点题目：两曲面体的相贯线的形状绝大多数为（）选项A：空间曲线选项B：平面曲线选项C：空间直线选项D：平面直线题目：侧棱垂直于底面的棱柱为（）选项A：不能确定选项B：直棱柱选项C：斜棱柱选项D：正棱柱答案：直棱柱题目：侧棱倾斜于底面的棱柱为（）选项A：直棱柱选项B：斜棱柱选项C：正棱柱选项D：不能确定答案：斜棱柱题目：当直棱柱的底面为正多边形时，称为（）选项A：正棱柱选项B：直棱柱选项C：不能确定选项D：斜棱柱答案：正棱柱题目：当长方体放置位置为上下底面为水平面，前后两个侧面为正平面，则左右两个侧面为（）选项A：水平面选项B：铅垂面选项C：侧平面选项D：侧垂面答案：侧平面题目：当长方体放置位置为前后两个侧面为正平面，则左右两个侧面为侧平面，则上下底面为（）选项A：侧垂面选项B：铅垂面选项C：水平面选项D：侧平面答案：水平面题目：正六棱柱放置位置为上下底面为水平面，前后两个侧面为正平面，则左右四个侧面为（）选项A：侧垂面选项B：铅垂面选项C：侧平面答案：铅垂面题目：当长方体放置位置为上下底面为水平面，左右两个侧面为侧平面，则前后两个侧面为（）选项A：侧垂面选项B：水平面选项C：铅垂面选项D：侧平面答案：侧平面题目：将形体的某一局部结构形状向基本投影面作正投影，所得到的投影图称为（）选项A：背立面图选项B：局部视图选项C：斜视图选项D：基本视图答案：基本视图题目：为了表达形体倾斜于基本投影面部分的真实形状，可以设置一个与该部分表面平行的辅助投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为（）选项A：背立面图选项B：基本视图选项C：局部视图选项D：斜视图答案：斜视图题目：下列关于剖面图相关说法有误的一项是（）选项A：同一物体若需要几个剖面图表示时，可进行几次剖切，且互不影响选项B：在每一次剖切前，都应按整个物体进行考虑选项C：对剖切面没有切到、但沿投射方向可以看见部分的轮廓线不得用中粗实线画出选项D：剖切是一个假想的作图过程，目的是为了清楚地表达物体内部形状答案：同一物体若需要几个剖面图表示时，可进行几次剖切，且互不影响题目：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（）选项A：基本视图选项B：背立面图选项C：局部视图选项D：斜视图答案：题目：下列关于组合体相关说法有误的一项是（）选项A：组合体的组合方式可以是叠加、相贯、相切、切割等多种形式选项B：组合体是由若干个基本几何体组合而成选项C：绘制组合体的投影图最后一步是进行形体分析选项D：表达组合体一般情况下是画三投影图，从投影的角度讲三投影图已能唯一的确定形体答案：绘制组合体的投影图最后一步是进行形体分析题目：为能正确、迅速、清晰地画出组合体的三面投影图，首先应（）选项A：检查所画的投影图是否正确选项B：逐个画出各组成部分的投影选项C：进行形体分析选项D：进行投影分析，确定投影方案答案：进行形体分析题目：读图的基本方法可概括为两类，分别为（）选项A：形体分析和线面分析选项B：归纳分析和验算分析选项C：形体分析和计算归结选项D：计算归结和线面分析答案：形体分析和线面分析题目：下列关于轴侧投影图性质说法有误的一项是（）选项A：形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴选项B：轴测投影是在单一投影面上获得的平行投影选项C：平行二线段长度之比，等于其轴测投影长度之比选项D：空间平行的线段，其轴测投影仍相互平行答案：形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴题目：下面关于轴侧图相关说法有误的一项是（）选项A：正轴测图投影方向垂直于投影面，比较接近人的视觉选项B：轴测图轴间角是特殊角，三个轴间角均为120°选项C：常用的轴测图有正等轴测图、正面斜二轴测图和水平斜轴测图选项D：正轴测图的轴向伸缩系数为2答案：正轴测图投影方向垂直于投影面，比较接近人的视觉。

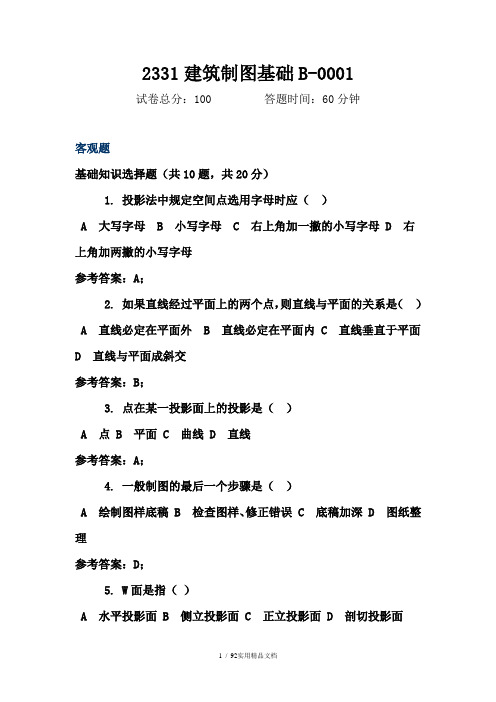

2331建筑制图基础B-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：A；2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线参考答案：A；4. 一般制图的最后一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案：D；5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：B；6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定参考答案：B；7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：B；8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：A；9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性参考答案：B；10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 标题栏D 会签栏参考答案：B；读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）A BC D参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D 不能确定参考答案：B；3、图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；4、图2中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。

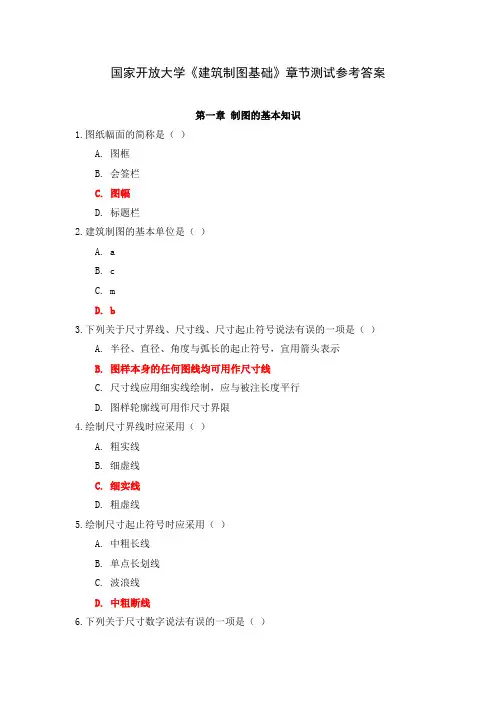

国家开放大学《建筑制图基础》章节测试参考答案第一章制图的基本知识1.图纸幅面的简称是（）A. 图框B. 会签栏C. 图幅D. 标题栏2.建筑制图的基本单位是（）A. aB. cC. mD. b3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）A. 半径、直径、角度与弧长的起止符号，宜用箭头表示B. 图样本身的任何图线均可用作尺寸线C. 尺寸线应用细实线绘制，应与被注长度平行D. 图样轮廓线可用作尺寸界限4.绘制尺寸界线时应采用（）A. 粗实线B. 细虚线C. 细实线D. 粗虚线5.绘制尺寸起止符号时应采用（）A. 中粗长线B. 单点长划线C. 波浪线D. 中粗断线6.下列关于尺寸数字说法有误的一项是（）A. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取7.下列关于尺寸的排列与布置说法有误的一项是（）A. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列B. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交C. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等D. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近8.尺寸起止符号倾斜方向与尺寸界线应成（）A. 45B. 180C. 90D. 609.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）A. 10mmB. 5mmC. 20mmD. 1mm10.平行排列的尺寸线的间距，宜为（）A. 7~10mmB. 3~5mmC. 1~2mmD. 2~3mm11.下列关于半径、直径、球的尺寸标注说法有误的一项是（）A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同D. 标注圆的直径尺寸时，直径数字前不得加直径符号12.图纸上限定绘图区域的线框是指（）A. 图框B. 标题栏C. 图幅D. 会签栏13.标注球的半径尺寸时，应在尺寸前加注符号（）A. SRB. RSC. SD. R14.标注圆弧的弧长时，表示尺寸线应以（）A. 箭头B. 平行与圆弧的直线C. 该圆弧同心的圆弧线表示D. 标注圆弧的弦长15.下列关于角度、弧长、弦长的标注说法有误的一项是（）A. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替B. 角度的尺寸线应以圆弧表示C. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦D. 标注圆弧的弦长时，起止符号用中粗短线表示16.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）A. LB. RC. SD. t17．下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）A. 坡度禁止用直角三角形标注B. 标注坡度时，应加注坡度符号C. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”D. 外形为非圆曲线的构件，可用坐标形式标注尺寸18.下列关于尺寸的简化标注说法有误的一项是（）A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注19.制图前的准备工作不包括（）A. 检查图样、修正错误B. 识读图样，选用适当大小的图纸和比例C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器20.一般制图的第一个步骤是（）A. 检查图样、修正错误B. 底稿加深C. 绘制图样底稿D. 图纸整理21.一般制图的最后一个步骤是（）A. 绘制图样底稿B. 底稿加深C. 图纸整理D. 检查图样、修正错误22.圆弧连接的关键是根据已知条件，确定（）A. 圆弧的弦长B. 圆弧的直径大小C. 圆弧的弧长D. 连接圆弧的圆心和切点23.幅面代号为A4的图纸长、短边尺寸分别是（）A. 420mm、297mmB. 841mm、594mmC. 1189mm、841mmD. 297mm、210mm24.在平面图形中确定尺寸位置的点、直线称为（）A. 尺寸定型B. 尺寸标注C. 尺寸定位D. 尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A. 尺寸定位B. 尺寸定型C. 尺寸标注D. 尺寸基准26.用于确定平面图形中各个组成部分的相对位置的尺寸是（）A. 尺寸标注B. 尺寸定位C. 尺寸基准D. 尺寸定型27.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）A. 3种B. 4种C. 1种D. 2种28.图形与实物相对应的线性尺寸之比称为（）B. 图样C. 比例D. 祥例29.图形与实物相对应的线性尺寸之比称为（）A. 2种B. 4种C. 3种D. 1种30.图样及说明中的汉字宜采用（）A. 黑体B. 楷体C. 隶书D. 长仿宋体31.制图的基本规定要求数量的数值注写应采用（）A. 正体罗马数字B. 斜体阿拉伯数字C. 斜体罗马数字D. 正体阿拉伯数字32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）A. 75B. 60C. 45D. 180第二章投影的基本知识1.在制图中，把光源称为（）B. 投影面C. 投影中心D. 投影法2.平行投影法又分为（）A. 水平投影法和垂直投影法B. 斜投影法和垂直投影法C. 中心投影和垂直投影法D. 正投影法和斜投影法3.在建筑制图中，最常用的投影法是平行投影法中的（）A. 水平投影法B. 垂直投影法C. 正投影法D. 斜投影法4.形成物体的最基本几何元素包括（）A. 点、曲线和曲面B. 点、曲线和平面C. 曲面、曲线、直线D. 点、直线和平面5.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（）A. 同素性B. 从属性C. 定比性D. 平行性6.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）A. 从属性B. 平行性C. 同素性D. 定比性7.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（）A. 同素性B. 定比性C. 从属性D. 平行性8.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A. 平行性B. 定比性C. 同素性D. 从属性9.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（）A. 定比性B. 全等性C. 从属性D. 同素性10.当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（）A. 积聚性B. 全等性C. 定比性D. 从属性11.H面是指（）A. 形体断面C. 正立投影面D. 侧立投影面12.在制图中，把光线称为（）A. 投影中心B. 投影法C. 投影线D. 投影面13.W面是指（）A. 水平投影面B. 剖切面C. 侧立投影面D. 正立投影面14.V面是指（）A. 水平投影面B. 剖切面C. 正立投影面D. 侧立投影面15.在H面上得到的正投影图叫（）A. 侧面投影图B. 水平投影图C. 底面投影图D. 正面投影图16.在V面上得到的正投影图叫（）A. 水平投影图B. 正面投影图C. 底面投影图D. 侧面投影图17.在W面上得到的正投影图叫（）B. 水平投影图C. 正面投影图D. 侧面投影图18.投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（）A. 高平齐B. 长对正C. 高平正D. 宽相等19.投影面展开之后，V、W两个投影上下对齐，这种关系称为（）A. 高平齐B. 长对正C. 宽相等D. 高平正20.投影面展开之后，V、H两个投影左右对齐，这种关系称为（）A. 长对正B. 高平齐C. 宽相等D. 高平正21.正投影图是（）A. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影B. 用平行投影的正投影法绘制的单面投影图C. 用中心投影法绘制的单面投影图D. 用平行投影的正投影法绘制的多面投影图22.下面关于正投影图特性说法有误的一项是（）A. 正投影图立体感和直观性非常强B. 正投影图作图简单C. 正投影图度量性好D. 正投影图能反映形体各主要侧面的真实形状和大小23.在制图中，把承受影子的面称为（）A. 投影面B. 投影法C. 投影线D. 投影中心24.轴测投影图是（）A. 用平行投影的正投影法绘制的多面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的单面投影图25.下面关于轴侧投影图相关说法有误的一项是（）A. 轴侧投影图绘制比较复杂B. 轴侧投影图能反映形体各主要侧面的真实形状和大小C. 轴侧投影图具有一定的立体感和直观性，常作为工程上的辅助性图样D. 轴侧投影图度量性不好26.透视投影图是（）A. 用平行投影的正投影法绘制的多面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的单面投影图27.下面关于透视投影图相关说法有误的一项是（）A. 透视投影图绘制比较简单B. 透视投影图与照相原理一致，它是以人眼为投影中心C. 透视投影图在土木工程中常作为设计方案和展览用的直观图样D. 透视投影图形逼真，具有良好的立体感28.标高投影图是（）A. 用平行投影的正投影法绘制的单面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的多面投影图29.在制图中，形成投影的方法称为（）A. 投影中心B. 投影线C. 投影面D. 投影法30.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A. 不变B. 愈大C. 无法确定D. 愈小31.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（）A. 垂直投影B. 中心投影C. 平行投影D. 水平投影32.当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（）A. 平行投影B. 中心投影C. 垂直投影D. 正投影33.平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（）A. 无法确定B. 愈小C. 不变D. 愈大34.当投影线倾斜于投影面时所作出的平行投影，称为（）A. 斜投影B. 正投影C. 中心投影D. 垂直投影第三章制图的基础知识1．构成形体最基本的几何元素是（）。

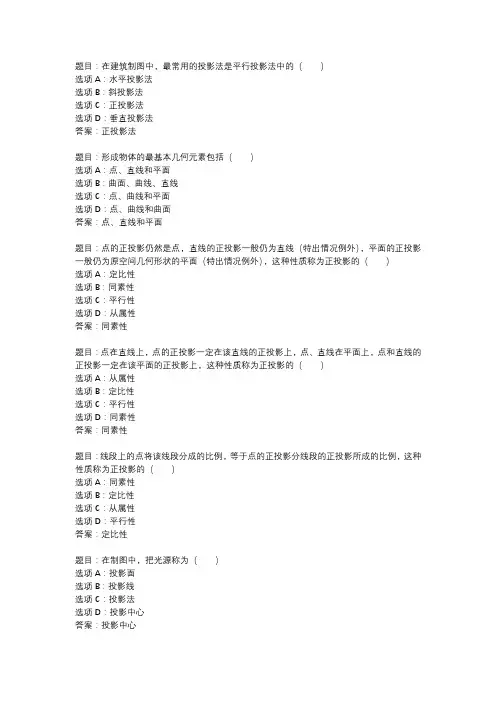

题目：在建筑制图中，最常用的投影法是平行投影法中的（）选项A：水平投影法选项B：斜投影法选项C：正投影法选项D：垂直投影法答案：正投影法题目：形成物体的最基本几何元素包括（）选项A：点、直线和平面选项B：曲面、曲线、直线选项C：点、曲线和平面选项D：点、曲线和曲面答案：点、直线和平面题目：点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（）选项A：定比性选项B：同素性选项C：平行性选项D：从属性答案：同素性题目：点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）选项A：从属性选项B：定比性选项C：平行性选项D：同素性答案：同素性题目：线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（）选项A：同素性选项B：定比性选项C：从属性选项D：平行性答案：定比性题目：在制图中，把光源称为（）选项A：投影面选项B：投影线选项C：投影法选项D：投影中心答案：投影中心题目：平行投影法又分为（）选项A：中心投影和垂直投影法选项B：正投影法和斜投影法选项C：斜投影法和垂直投影法选项D：水平投影法和垂直投影法答案：正投影法和斜投影法题目：两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）选项A：定比性选项B：同素性选项C：从属性选项D：平行性答案：平行性题目：．当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（）选项A：从属性选项B：全等性选项C：定比性选项D：同素性答案：全等性题目：当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（）选项A：定比性选项B：从属性选项C：积聚性选项D：全等性答案：题目：H面是指（）选项A：水平投影面选项B：侧立投影面选项C：正立投影面选项D：形体断面答案：题目：在制图中，把光线称为（）选项A：投影法选项B：投影中心选项C：投影面选项D：投影线答案：题目：W面是指（）选项A：剖切面选项B：正立投影面选项C：水平投影面选项D：侧立投影面答案：题目：V面是指（）选项A：侧立投影面选项B：正立投影面选项C：剖切面选项D：水平投影面答案：题目：在H面上得到的正投影图叫（）选项A：水平投影图选项B：侧面投影图选项C：正面投影图选项D：底面投影图答案：题目：在V面上得到的正投影图叫（）选项A：正面投影图选项B：底面投影图选项C：侧面投影图选项D：水平投影图答案：题目：在W面上得到的正投影图叫（）选项A：底面投影图选项B：侧面投影图选项C：水平投影图选项D：正面投影图答案：题目：投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（）选项A：高平齐选项B：宽相等选项C：长对正选项D：高平正答案：题目：投影面展开之后，V、W两个投影上下对齐，这种关系称为（）选项A：宽相等选项B：高平正选项C：长对正选项D：高平齐答案：题目：投影面展开之后，V、H两个投影左右对齐，这种关系称为（）选项A：长对正选项B：高平齐选项C：高平正选项D：宽相等答案：题目：正投影图是（）选项A：用平行投影的正投影法绘制的多面投影图选项B：用中心投影法绘制的单面投影图选项C：用平行投影的正投影法绘制的单面投影图选项D：是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影答案：题目：下面关于正投影图特性说法有误的一项是（）选项A：正投影图立体感和直观性非常强选项B：正投影图能反映形体各主要侧面的真实形状和大小选项C：正投影图度量性好选项D：正投影图作图简单答案：题目：在制图中，把承受影子的面称为（）选项A：投影线选项B：投影中心选项C：投影面选项D：投影法答案：题目：轴测投影图是（）选项A：用平行投影的正投影法绘制的多面投影图选项B：是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影选项C：用中心投影法绘制的单面投影图选项D：用平行投影的正投影法绘制的单面投影图答案：题目：下面关于轴侧投影图相关说法有误的一项是（）选项A：轴侧投影图度量性不好选项B：轴侧投影图绘制比较复杂选项C：轴侧投影图能反映形体各主要侧面的真实形状和大小选项D：轴侧投影图具有一定的立体感和直观性，常作为工程上的辅助性图样答案：题目：透视投影图是（）选项A：用平行投影的正投影法绘制的多面投影图选项B：用中心投影法绘制的单面投影图选项C：是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影选项D：用平行投影的正投影法绘制的单面投影图答案：题目：下面关于透视投影图相关说法有误的一项是（）选项A：透视投影图绘制比较简单选项B：透视投影图在土木工程中常作为设计方案和展览用的直观图样选项C：透视投影图形逼真，具有良好的立体感选项D：透视投影图与照相原理一致，它是以人眼为投影中心答案：题目：标高投影图是（）选项A：用平行投影的正投影法绘制的多面投影图选项B：用平行投影的正投影法绘制的单面投影图选项C：用中心投影法绘制的单面投影图选项D：是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影答案：题目：在制图中，形成投影的方法称为（）选项A：投影法选项B：投影中心选项C：投影线选项D：投影面答案：题目：中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）选项A：愈小选项B：无法确定选项C：不变选项D：愈大答案：题目：投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（）选项A：中心投影选项B：垂直投影选项C：平行投影选项D：水平投影答案：题目：当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（）选项A：中心投影选项B：正投影选项C：垂直投影选项D：平行投影答案：题目：平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（）选项A：愈大选项B：不变选项C：愈小选项D：无法确定答案：题目：当投影线倾斜于投影面时所作出的平行投影，称为（）选项A：正投影选项B：垂直投影选项C：中心投影选项D：斜投影答案：。

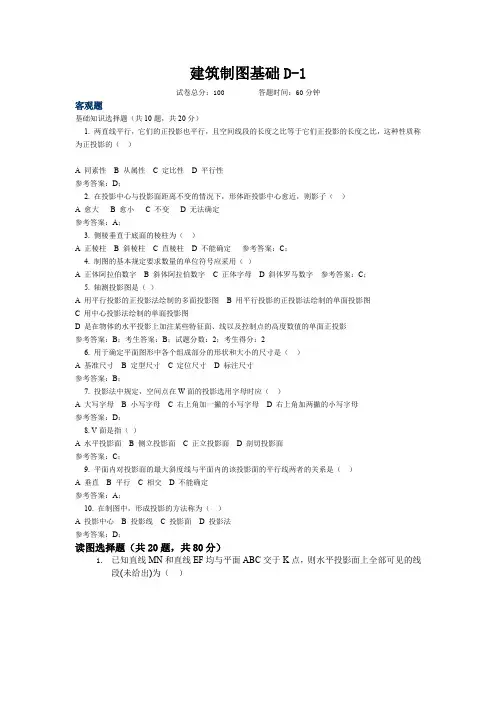

建筑制图基础D-1试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A同素性B从属性C定比性D平行性参考答案：D；2. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A愈大B愈小C不变D无法确定参考答案：A；3. 侧棱垂直于底面的棱柱为（）A正棱柱B斜棱柱C直棱柱D不能确定参考答案：C；4. 制图的基本规定要求数量的单位符号应采用（）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字参考答案：C；5. 轴测投影图是（）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：B；考生答案：B；试题分数：2；考生得分：26. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸B定型尺寸C定位尺寸D标注尺寸参考答案：B；7. 投影法中规定，空间点在W面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母参考答案：D；8. V面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面参考答案：C；9. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（）A垂直B平行C相交D不能确定参考答案：A；10. 在制图中，形成投影的方法称为（）A投影中心B投影线C投影面D投影法参考答案：D；读图选择题（共20题，共80分）1.已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（）A、f k和m kB、e k和m kC、f k和n kD、e k和n k参考答案：A；2. 图9给出了物体的V面和W面投影，则H面投影应为（）A BC D参考答案：A；3、图1中，直线AB的实际长度为（）A 2mmB 45mmC 15mmD 30mm参考答案：D；4. 在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：B；5. 图10给出了物体的V面和H面投影，则V面投影应为（）A B CD参考答案：A；6. 图6中，平面ABC为（）A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A；7. 图2中，各投影面上的重影点共有（）个。

国家开放大学《建筑制图基础》章节测试参考答案第一章制图的基本知识1.图纸幅面的简称是（）A. 图框B. 会签栏C. 图幅D. 标题栏2.建筑制图的基本单位是（）A. aB. cC. mD. b3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）A. 半径、直径、角度与弧长的起止符号，宜用箭头表示B. 图样本身的任何图线均可用作尺寸线C. 尺寸线应用细实线绘制，应与被注长度平行D. 图样轮廓线可用作尺寸界限4.绘制尺寸界线时应采用（）A. 粗实线B. 细虚线C. 细实线D. 粗虚线5.绘制尺寸起止符号时应采用（）A. 中粗长线B. 单点长划线C. 波浪线D. 中粗断线6.下列关于尺寸数字说法有误的一项是（）A. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取7.下列关于尺寸的排列与布置说法有误的一项是（）A. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列B. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交C. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等D. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近8.尺寸起止符号倾斜方向与尺寸界线应成（）A. 45B. 180C. 90D. 609.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）A. 10mmB. 5mmC. 20mmD. 1mm10.平行排列的尺寸线的间距，宜为（）A. 7~10mmB. 3~5mmC. 1~2mmD. 2~3mm11.下列关于半径、直径、球的尺寸标注说法有误的一项是（）A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同D. 标注圆的直径尺寸时，直径数字前不得加直径符号12.图纸上限定绘图区域的线框是指（）A. 图框B. 标题栏C. 图幅D. 会签栏13.标注球的半径尺寸时，应在尺寸前加注符号（）A. SRB. RSC. SD. R14.标注圆弧的弧长时，表示尺寸线应以（）A. 箭头B. 平行与圆弧的直线C. 该圆弧同心的圆弧线表示D. 标注圆弧的弦长15.下列关于角度、弧长、弦长的标注说法有误的一项是（）A. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替B. 角度的尺寸线应以圆弧表示C. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦D. 标注圆弧的弦长时，起止符号用中粗短线表示16.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）A. LB. RC. SD. t17．下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）A. 坡度禁止用直角三角形标注B. 标注坡度时，应加注坡度符号C. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”D. 外形为非圆曲线的构件，可用坐标形式标注尺寸18.下列关于尺寸的简化标注说法有误的一项是（）A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注19.制图前的准备工作不包括（）A. 检查图样、修正错误B. 识读图样，选用适当大小的图纸和比例C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器20.一般制图的第一个步骤是（）A. 检查图样、修正错误B. 底稿加深C. 绘制图样底稿D. 图纸整理21.一般制图的最后一个步骤是（）A. 绘制图样底稿B. 底稿加深C. 图纸整理D. 检查图样、修正错误22.圆弧连接的关键是根据已知条件，确定（）A. 圆弧的弦长B. 圆弧的直径大小C. 圆弧的弧长D. 连接圆弧的圆心和切点23.幅面代号为A4的图纸长、短边尺寸分别是（）A. 420mm、297mmB. 841mm、594mmC. 1189mm、841mmD. 297mm、210mm24.在平面图形中确定尺寸位置的点、直线称为（）A. 尺寸定型B. 尺寸标注C. 尺寸定位D. 尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A. 尺寸定位B. 尺寸定型C. 尺寸标注D. 尺寸基准26.用于确定平面图形中各个组成部分的相对位置的尺寸是（）A. 尺寸标注B. 尺寸定位C. 尺寸基准D. 尺寸定型27.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）A. 3种B. 4种C. 1种D. 2种28.图形与实物相对应的线性尺寸之比称为（）B. 图样C. 比例D. 祥例29.图形与实物相对应的线性尺寸之比称为（）A. 2种B. 4种C. 3种D. 1种30.图样及说明中的汉字宜采用（）A. 黑体B. 楷体C. 隶书D. 长仿宋体31.制图的基本规定要求数量的数值注写应采用（）A. 正体罗马数字B. 斜体阿拉伯数字C. 斜体罗马数字D. 正体阿拉伯数字32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）A. 75B. 60C. 45D. 180第二章投影的基本知识1.在制图中，把光源称为（）B. 投影面C. 投影中心D. 投影法2.平行投影法又分为（）A. 水平投影法和垂直投影法B. 斜投影法和垂直投影法C. 中心投影和垂直投影法D. 正投影法和斜投影法3.在建筑制图中，最常用的投影法是平行投影法中的（）A. 水平投影法B. 垂直投影法C. 正投影法D. 斜投影法4.形成物体的最基本几何元素包括（）A. 点、曲线和曲面B. 点、曲线和平面C. 曲面、曲线、直线D. 点、直线和平面5.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（）A. 同素性B. 从属性C. 定比性D. 平行性6.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）A. 从属性B. 平行性C. 同素性D. 定比性7.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（）A. 同素性B. 定比性C. 从属性D. 平行性8.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A. 平行性B. 定比性C. 同素性D. 从属性9.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（）A. 定比性B. 全等性C. 从属性D. 同素性10.当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（）A. 积聚性B. 全等性C. 定比性D. 从属性11.H面是指（）A. 形体断面C. 正立投影面D. 侧立投影面12.在制图中，把光线称为（）A. 投影中心B. 投影法C. 投影线D. 投影面13.W面是指（）A. 水平投影面B. 剖切面C. 侧立投影面D. 正立投影面14.V面是指（）A. 水平投影面B. 剖切面C. 正立投影面D. 侧立投影面15.在H面上得到的正投影图叫（）A. 侧面投影图B. 水平投影图C. 底面投影图D. 正面投影图16.在V面上得到的正投影图叫（）A. 水平投影图B. 正面投影图C. 底面投影图D. 侧面投影图17.在W面上得到的正投影图叫（）B. 水平投影图C. 正面投影图D. 侧面投影图18.投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（）A. 高平齐B. 长对正C. 高平正D. 宽相等19.投影面展开之后，V、W两个投影上下对齐，这种关系称为（）A. 高平齐B. 长对正C. 宽相等D. 高平正20.投影面展开之后，V、H两个投影左右对齐，这种关系称为（）A. 长对正B. 高平齐C. 宽相等D. 高平正21.正投影图是（）A. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影B. 用平行投影的正投影法绘制的单面投影图C. 用中心投影法绘制的单面投影图D. 用平行投影的正投影法绘制的多面投影图22.下面关于正投影图特性说法有误的一项是（）A. 正投影图立体感和直观性非常强B. 正投影图作图简单C. 正投影图度量性好D. 正投影图能反映形体各主要侧面的真实形状和大小23.在制图中，把承受影子的面称为（）A. 投影面B. 投影法C. 投影线D. 投影中心24.轴测投影图是（）A. 用平行投影的正投影法绘制的多面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的单面投影图25.下面关于轴侧投影图相关说法有误的一项是（）A. 轴侧投影图绘制比较复杂B. 轴侧投影图能反映形体各主要侧面的真实形状和大小C. 轴侧投影图具有一定的立体感和直观性，常作为工程上的辅助性图样D. 轴侧投影图度量性不好26.透视投影图是（）A. 用平行投影的正投影法绘制的多面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的单面投影图27.下面关于透视投影图相关说法有误的一项是（）A. 透视投影图绘制比较简单B. 透视投影图与照相原理一致，它是以人眼为投影中心C. 透视投影图在土木工程中常作为设计方案和展览用的直观图样D. 透视投影图形逼真，具有良好的立体感28.标高投影图是（）A. 用平行投影的正投影法绘制的单面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的多面投影图29.在制图中，形成投影的方法称为（）A. 投影中心B. 投影线C. 投影面D. 投影法30.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A. 不变B. 愈大C. 无法确定D. 愈小31.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（）A. 垂直投影B. 中心投影C. 平行投影D. 水平投影32.当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（）A. 平行投影B. 中心投影C. 垂直投影D. 正投影33.平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（）A. 无法确定B. 愈小C. 不变D. 愈大34.当投影线倾斜于投影面时所作出的平行投影，称为（）A. 斜投影B. 正投影C. 中心投影D. 垂直投影第三章制图的基础知识1．构成形体最基本的几何元素是（）。

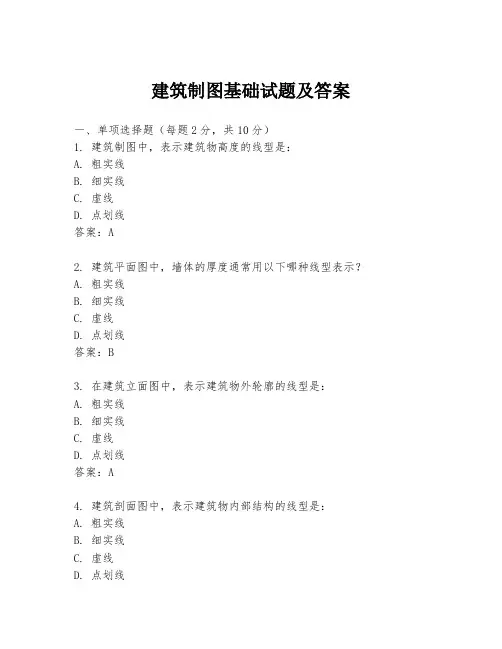

建筑制图基础试题及答案一、单项选择题（每题2分，共10分）1. 建筑制图中，表示建筑物高度的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：A2. 建筑平面图中，墙体的厚度通常用以下哪种线型表示？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 在建筑立面图中，表示建筑物外轮廓的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：A4. 建筑剖面图中，表示建筑物内部结构的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：C5. 建筑制图中，表示建筑物内部家具的线型是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：D二、多项选择题（每题3分，共15分）1. 建筑制图中常见的比例尺有：A. 1:50B. 1:100C. 1:200D. 1:500答案：ABCD2. 建筑平面图中，以下哪些元素需要标注尺寸？A. 墙体B. 门窗C. 楼梯D. 家具答案：ABCD3. 建筑立面图中，以下哪些元素需要表示？A. 建筑物的外轮廓B. 窗户的位置和大小C. 阳台和雨篷D. 屋顶的形状和材料答案：ABCD4. 建筑剖面图中，以下哪些元素需要表示？A. 建筑物的内部结构B. 楼层高度C. 墙体厚度D. 屋顶结构答案：ABCD5. 建筑制图中，以下哪些线型用于表示建筑物的中心线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D三、判断题（每题2分，共10分）1. 建筑制图中，所有的尺寸线都应该用细实线表示。

（对/错）答案：错2. 在建筑平面图中，墙体的厚度可以用不同粗细的线条来表示。

（对/错）答案：错3. 建筑立面图中，建筑物的外轮廓应该用粗实线表示。

（对/错）答案：对4. 建筑剖面图中，建筑物内部结构应该用虚线表示。

（对/错）答案：对5. 建筑制图中，表示建筑物内部家具的线型应该是点划线。

（对/错）答案：对四、简答题（每题5分，共20分）1. 请简述建筑制图中尺寸标注的基本原则。

建筑制图基础D-1试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A同素性B从属性C定比性D平行性参考答案：D；2. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A愈大B愈小C不变D无法确定参考答案：A；3. 侧棱垂直于底面的棱柱为（）A正棱柱B斜棱柱C直棱柱D不能确定参考答案：C；4. 制图的基本规定要求数量的单位符号应采用（）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字参考答案：C；5. 轴测投影图是（）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：B；考生答案：B；试题分数：2；考生得分：26. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸B定型尺寸C定位尺寸D标注尺寸参考答案：B；7. 投影法中规定，空间点在W面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母参考答案：D；8. V面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面参考答案：C；9. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（）A垂直B平行C相交D不能确定参考答案：A；10. 在制图中，形成投影的方法称为（）A投影中心B投影线C投影面D投影法参考答案：D；读图选择题（共20题，共80分）1.已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（）A、f k和m kB、e k和m kC、f k和n kD、e k和n k参考答案：A；2. 图9给出了物体的V面和W面投影，则H面投影应为（）A BC D参考答案：A；3、图1中，直线AB的实际长度为（）A 2mmB 45mmC 15mmD 30mm参考答案：D；4. 在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：B；5. 图10给出了物体的V面和H面投影，则V面投影应为（）A B CD参考答案：A；6. 图6中，平面ABC为（）A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A；7. 图2中，各投影面上的重影点共有（）个。

建筑制图基础本章自测一1.正确答案是：图幅。

图纸幅面的简称应为图幅。

2.正确答案是：基本单位b。

建筑制图的基本单位是长度单位，通常采用米或毫米作为基本单位，记作“m”或“mm”。

3.正确答案是：图样本身的任何图线均可用作尺寸线。

尺寸线应用细实线绘制，应与被注长度平行。

半径、直径、角度与弧长的起止符号，宜用箭头表示。

图样轮廓线可用作尺寸界限。

4.正确答案是：细实线。

绘制尺寸界线时应采用细实线。

5.正确答案是：中粗断线。

绘制尺寸起止符号时应采用中粗断线。

6.正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取。

图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标。

尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。

尺寸数字是形体的实际尺寸，与画图比例无关。

7.正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交。

总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等。

互相平行的尺寸线，其中较小尺寸应离轮廓线较近。

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列。

8.正确答案是：45度。

尺寸起止符号倾斜方向与尺寸界线应成45度。

9.正确答案是：10mm。

图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于10mm。

10.正确答案是：7~10mm。

平行排列的尺寸线的间距，宜为7~10mm。

11.正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号。

在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧。

A.确定图纸大小和比例B.绘制图框和标题栏C.识读图样，确定绘图内容和要求D.准备绘图工具和仪器正确答案是：识读图样，确定绘图内容和要求C。

标注球的半径尺寸时，应在尺寸前加注符号 "SR"。

D。

半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。

题目12：图纸上限定绘图区域的线框是指图框。

题目14：标注圆弧的弧长时，表示尺寸线应以该圆弧同心的圆弧线表示。

建筑制图基础考试题库答案XXX 建筑制图基础A-0001基础知识选择题（共10题，共20分）1.H面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面参考正确的答案是：A2.由相互平行的投射线所产生的投影称为（）A中心投影B平行投影C垂直投影D正投影参考正确的答案是：B3.点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的（）A同素性B从属性C定比性D平行性参考正确的答案是：A4.投影法中规定，空间点在H面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母参考正确的答案是：B5.在制图中，把光源称为（）A投影中心B投影线C投影面D投影法参考正确的答案是：A6.图纸的幅面的简称是（）A图幅B图框C题目栏D会签栏参考精确的答案是：A7.一般制图的第一个步骤是（）A绘制图样底稿B搜检图样、批改毛病1C底稿加深D图纸整理参考正确的答案是：A8.直角的一边平行于某一投影面，则该直角在该投影面上的投影是（）A锐角B钝角C直角D不克不及肯定参考精确的答案是：C9.投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为（A长对正XXXCXXXD宽相称参考正确的答案是：D10.构成形体最基本的几何元素是（）A点B平面C曲线D直线参考精确的答案是：A读图选择题（共20题，共80分）1.在图1中，C点W面的重影点是（）。

AA点BB点CC点DD点参考精确的答案是：D22.图7给出了物体的侧面投影图和程度投影图，则其立面投影图应为（ABCD参考正确的答案是：C33.图12给出了物体的轴侧图，则物体侧面投影图精确的一项为哪一项（ABCD参考精确的答案是：C44.在图3中，在B点左方的点有（）个。

A1B2C3D4参考精确的答案是：A5.在图10中三角形ABC内取一点D，使其距H面15mm，距V面20mm，以下各图精确的一项为哪一项（）5ABC6D参考正确的答案是：B6.在图1中，与投影面V平行的直线有（）条。

2017建筑制图基础题库附答案一、选择题1. 建筑制图中，下列哪个比例尺表示的比例最大？A. 1:100B. 1:50C. 1:200D. 1:500答案：B2. 在建筑制图中，下列哪种线型用于表示轮廓线？A. 实线B. 虚线C. 点划线D. 双点划线答案：A3. 建筑平面图中，下列哪个符号表示门？A. MB. CC. WD. L答案：A4. 下列哪个视图主要用于表示建筑物的立面效果？A. 平面图B. 立面图C. 剖面图D. 透视图答案：B5. 下列哪个单位用于表示建筑物的长度？A. 米B. 厘米C. 毫米D. 千米答案：A二、填空题1. 建筑制图中，比例尺表示图纸上距离与实际距离的比值，通常写作______。

答案：比例2. 在建筑制图中，细实线一般用于表示______。

答案：尺寸线3. 建筑平面图中，______主要用于表示建筑物内部的空间布局。

答案：轴线4. 在建筑制图中，剖面图主要用于表示建筑物______。

答案：内部结构5. 建筑制图中，______用于表示建筑物的外观效果。

答案：立面图三、判断题1. 建筑制图中，比例尺越大，表示的内容越详细。

（）答案：√2. 在建筑制图中，轮廓线一般用虚线表示。

（）答案：×（应为实线）3. 建筑平面图中，M表示门，C表示窗。

（）答案：√4. 建筑制图中，剖面图主要用于表示建筑物的平面布局。

（）答案：×（应为内部结构）5. 建筑制图中，立面图用于表示建筑物的剖面效果。

（）答案：×（应为立面效果）四、简答题1. 简述建筑制图中比例尺的作用。

答案：比例尺用于表示图纸上距离与实际距离的比值，可以帮助设计者准确地表达建筑物的尺寸和比例关系，方便施工和验收。

2. 简述建筑平面图、立面图、剖面图的作用。

答案：建筑平面图主要用于表示建筑物内部的空间布局，立面图主要用于表示建筑物的外观效果，剖面图主要用于表示建筑物的内部结构。

这三种图纸相互配合，可以全面地表达建筑物的设计和施工要求。

您的位置：考核练习 >> 在线答题结果建筑制图基本知识测试一、单项选择题1、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）（分数：1分）A. 400B. 2000C. 10000D. 200标准答案是：C2、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( ) （分数：1分）841ξA. 594297ξB. 210594ξC. 420420ξD. 297标准答案是：C。

3、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( ) （分数：1分）A. 100B. 1000C. 50D. 20标准答案是：C。

4、粗线、中粗线和细线的宽度比率为：( ) （分数：1分）A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1标准答案是：D。

5、工程上常用的图示方法中使用最广泛的是那一种( ) （分数：1分）A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法标准答案是：A。

6、多面正投影法的优点是：( ) （分数：1分）A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好标准答案是：D。

7、三面投影图中水平投影反映形体的： ( ) （分数：1分）A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系标准答案是：B。

8、如果A点在W投影面上，则：( ) （分数：1分）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0标准答案是：A。

9、重影点是指空间点在某一投影面上的投影重合，即这两个点的空间x、y、z坐标中有（）个相等。

（分数：1分）A. 0B. 1C. 2D. 3标准答案是：C。

10、某直线的H面投影反映实长，该直线为( )。

（分数：1分）A. 水平线B. 侧平线C. 正平线D. 铅垂线标准答案是：A。
