防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

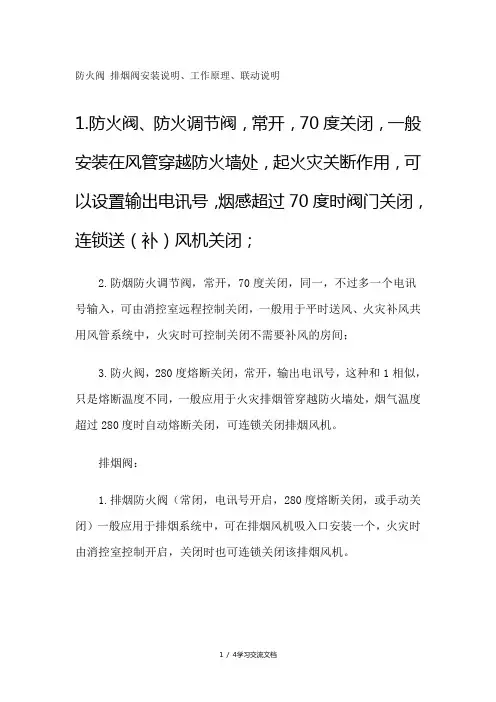

防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

一、产品选用要点1. 防火阀选用主要控制参数为规格等。

2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。

3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。

4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

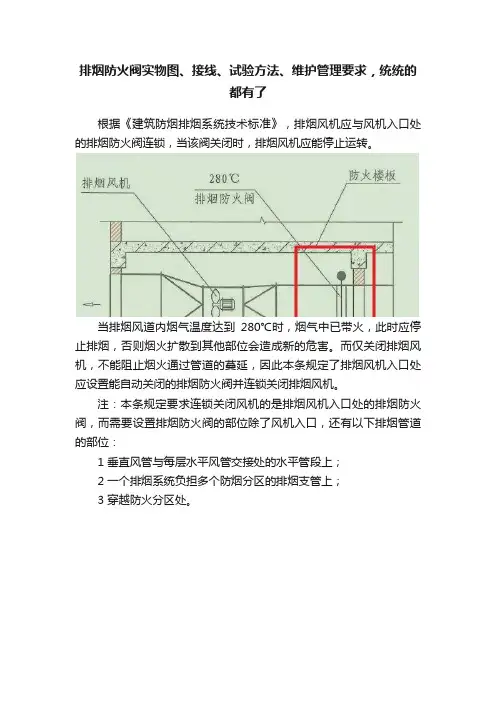

排烟防火阀实物图、接线、试验方法、维护管理要求，统统的都有了根据《建筑防烟排烟系统技术标准》，排烟风机应与风机入口处的排烟防火阀连锁，当该阀关闭时，排烟风机应能停止运转。

当排烟风道内烟气温度达到280℃时，烟气中已带火，此时应停止排烟，否则烟火扩散到其他部位会造成新的危害。

而仅关闭排烟风机，不能阻止烟火通过管道的蔓延，因此本条规定了排烟风机入口处应设置能自动关闭的排烟防火阀并连锁关闭排烟风机。

注：本条规定要求连锁关闭风机的是排烟风机入口处的排烟防火阀，而需要设置排烟防火阀的部位除了风机入口，还有以下排烟管道的部位：1 垂直风管与每层水平风管交接处的水平管段上；2 一个排烟系统负担多个防烟分区的排烟支管上；3 穿越防火分区处。

接线根据《火灾自动报警系统设计规范》有关规定，排烟防火阀的动作信号应反馈至消防联动控制器。

因此，排烟防火阀应有两组线接出，一组与输入模块连接实现信号反馈，另一组与风机控制箱连接实现连锁停机。

手动试验以本文图中的可调节风量的排烟防火阀为例，需使用工具（锤子之类）把排烟防火阀执行机构的固定机构敲进去，使防火阀关闭，动作后输入模块应动作向消防联动控制器反馈信号，对应风机应连锁停机（若测试时风机尚未开启，防火阀关闭后风机应启动不了）。

值得注意的是，此型号防火阀若直接操作手柄关闭是不能实现信号反馈及连锁功能的。

维护管理每半年应对全部排烟防火阀进行自动和手动启动试验一次，检查方法应符合以下规定：1 进行手动关闭、复位试验，阀门动作应灵敏、可靠，关闭应严密；2 模拟火灾，相应区域火灾报警后，同一防火分区内排烟管道上的其他阀门应联动关闭；3 阀门关闭后的状态信号应能反馈到消防控制室；4 阀门关闭后应能联动相应的风机停止。

防火阀、排烟防火阀与排烟阀介绍防火阀、排烟防火阀与排烟阀介绍防火阀是一种可以在火灾发生时自动关闭的装置，主要作用是阻止火势蔓延，保护人们的生命安全和财产安全。

防火阀通常安装在建筑物内的通风管道、空调系统、风管等处，一旦火灾发生，防火阀会自动关闭，阻止火势蔓延，将火区与其他区域隔离开来。

防火阀具有以下几个特点：1. 自动关闭：防火阀能够感应到火灾的发生并自动关闭，无需人工干预。

这一特点保证了在火灾发生时，防火阀能够及时关闭，阻止火势蔓延，保护人员的生命安全。

2. 高温耐受性：防火阀的主要材料通常由特殊耐高温的金属材料制成，能够在高温环境下长时间工作而不受影响。

这是防火阀能够在火灾中起作用的重要条件。

3. 独立控制：防火阀通常有独立的控制系统，可以与火灾报警系统或消防控制中心相连接，一旦火灾发生，控制中心可以通过远程控制关闭防火阀，进一步增强了灭火效果。

排烟防火阀与排烟阀是两种常用的防火设备，它们在火灾发生时起到排烟效果，帮助人员疏散和减轻火灾带来的伤害。

排烟防火阀是一种集排烟和防火功能于一体的设备，通过电动开关或人工操作来控制阀门的开关。

当火灾发生时，排烟防火阀会自动关闭，防止烟气进入其他区域，同时打开排烟口，将烟气排出。

排烟阀则是一种只有排烟功能的设备，通常由金属制成，可通过电动或手动方式控制其开合。

排烟阀的作用是在火灾发生时打开，将烟气排出建筑物，确保人员能够迅速疏散。

排烟防火阀和排烟阀的主要特点如下：1. 排烟效果好：排烟防火阀和排烟阀能够迅速打开并将烟气排出，保持疏散通道畅通，防止烟气对人员的伤害。

2. 抗高温性能好：排烟防火阀和排烟阀的材料通常具有耐高温的特性，能够在高温环境下正常工作，确保阀门的可靠性。

3. 安全可靠：排烟防火阀和排烟阀的控制系统通常具有灵敏的感应装置，能够及时感应到火灾的发生并关闭阀门，确保人员的安全。

4. 易于安装和维护：排烟防火阀和排烟阀在建筑物内的通风管道、空调系统、风管等处安装方便，维护简单。

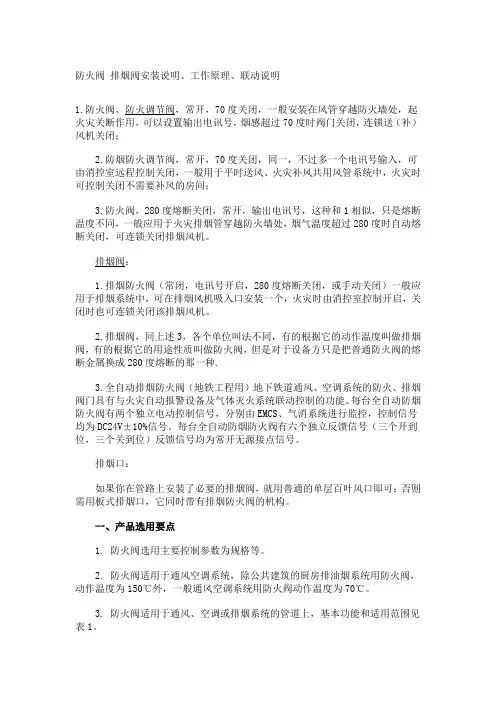

防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

一、产品选用要点1. 防火阀选用主要控制参数为规格等。

2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。

3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。

4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

280℃排烟防火阀技术标准
280℃排烟防火阀是一种消防设施，主要用于建筑物火灾时的排烟和防火。

在火灾发生时，阀门能达到280℃时自动开启，起到排烟、降低火势和保护人员疏散的作用。

根据相关技术标准，280℃排烟防火阀的主要技术要求如下：
1. 材质：阀体、阀盖等主要部件应采用不锈钢、碳钢等耐高温材料，确保在火灾高温环境下正常工作。

2. 温度感应装置：防火阀应配备温度感应装置，当环境温度达到280℃时，阀门自动开启。

同时，防火阀应具备手动开启和关闭功能，以备不时之需。

3. 排烟性能：排烟防火阀应具备良好的排烟性能，确保在火灾时能有效地排出烟雾，降低火势。

4. 耐压性能：防火阀应具备足够的耐压性能，能在火灾时承受较高的气压。

5. 可靠性：防火阀应具备较高的可靠性，确保在火灾发生时能迅速、准确地开启，发挥排烟、防火的作用。

6. 易于操作和维护：防火阀应具备简单的操作方式，便于人员疏散时的操作。

同时，防火阀还应便于日常维护，确保其正常工作。

7. 符合国家标准：280℃排烟防火阀应符合我国相关消防技术标准，如GB 15930-2017《建筑消防设施设计规范》等。

综上所述，280℃排烟防火阀的技术标准主要包括材质、温度感应装置、排烟性能、耐压性能、可靠性、操作和维护等方面。

在选购和安装时，应注意满足这些技术要求，确保防火阀在火灾发生时发挥预期作用。

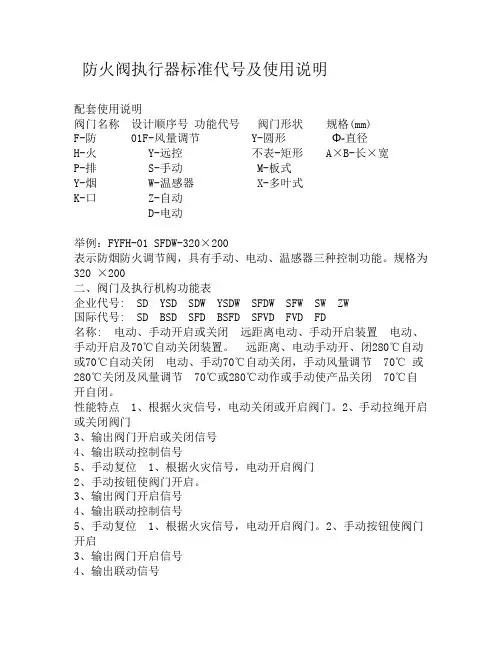

防火阀执行器标准代号及使用说明配套使用说明阀门名称设计顺序号功能代号阀门形状规格(mm)F-防 01F-风量调节 Y-圆形Φ-直径H-火 Y-远控不表-矩形 A×B-长×宽P-排 S-手动 M-板式Y-烟 W-温感器 X-多叶式K-口 Z-自动D-电动举例：FYFH-01 SFDW-320×200表示防烟防火调节阀，具有手动、电动、温感器三种控制功能。

规格为320 ×200二、阀门及执行机构功能表企业代号: SD YSD SDW YSDW SFDW SFW SW ZW国际代号: SD BSD SFD BSFD SFVD FVD FD名称: 电动、手动开启或关闭远距离电动、手动开启装置电动、手动开启及70℃自动关闭装置。

远距离、电动手动开、闭280℃自动或70℃自动关闭电动、手动70℃自动关闭，手动风量调节 70℃或280℃关闭及风量调节 70℃或280℃动作或手动使产品关闭 70℃自开自闭。

性能特点 1、根据火灾信号，电动关闭或开启阀门。

2、手动拉绳开启或关闭阀门3、输出阀门开启或关闭信号4、输出联动控制信号5、手动复位 1、根据火灾信号，电动开启阀门2、手动按钮使阀门开启。

3、输出阀门开启信号4、输出联动控制信号5、手动复位 1、根据火灾信号，电动开启阀门。

2、手动按钮使阀门开启3、输出阀门开启信号4、输出联动信号5、280℃温感器动作，阀门自动关闭。

6、手动复位。

1、根据火灾信号，阀门电动开启或关闭。

2、手动按钮使阀门开启或关闭3、输出阀门动作信号4、输出联动控制信号5、280℃自动开启(关闭)或70℃自动开启(关闭)。

6、手动复位。

1、根据火灾信号，电动关闭阀门。

2、手动拉绳关闭阀门3、70℃阀门自动关闭4、输出阀门关闭信号5、输出联动信号6、手动调节风量、复位 1、70℃或280℃温感器动作，阀门自动关闭。

2、手动拉绳关闭阀门3、输出阀门关闭信号4、手动复位风量调节 1、70℃或280℃温感器动作，阀门自动关闭。

排烟防火阀和排烟阀的区别与设置排烟防火阀1、概念安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃关闭，并在一定的时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

2、组成排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

3、设置部位1）排烟管在进入排风机房处。

2）穿越防火分区的排烟管道上。

3）排烟系统的支管上。

4、安装要求排烟防火阀的安装应符合下列规定：1）型号、规格及安装的方向、位置应符合设计要求。

2）阀门应顺气流方向关闭，防火分区隔墙两侧的排烟防火阀距墙端面不应大于200mm。

3）手动和电动装置应灵活、可靠，阀门关闭严密。

4）应设独立的支、吊架，当风管采用不燃材料防火隔热时，阀门安装处应有明显标识。

5、其他1）排烟风机入口处的总管上设置的280℃排烟防火阀在关闭后应直接联动控制风机停止，排烟防火阀及风机的动作信号应反馈至消防联动控制器。

2）排烟防火阀在280℃时应自行关闭，并应连锁关闭排烟风机和补风机。

排烟阀1、概念安装在机械排烟系统各支管端部（烟气吸入口处），平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动或电动打开，起排烟作用的阀门。

带有装饰口或进行过装饰处理的阀门称为排烟口。

2、组成排烟阀一般由阀体、叶片、执行机构、弹簧机构等组成。

3、设置部位1) 机械排烟系统各支管端部处。

2) 机械排烟系统烟气吸入口处。

4、其他1）排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。

2）当火灾确认后，担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。

3）送风口、排烟阀或排烟口的安装位置应符合标准和设计要求，并应固定牢靠，表面平整、不变形，调节灵活；排烟口距可燃物或可燃构件的距离不应小于1.5m。

4）常闭送风口、排烟阀或排烟口的手动驱动装置应固定安装在明显可见、距楼地面1.3m~1.5m之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。

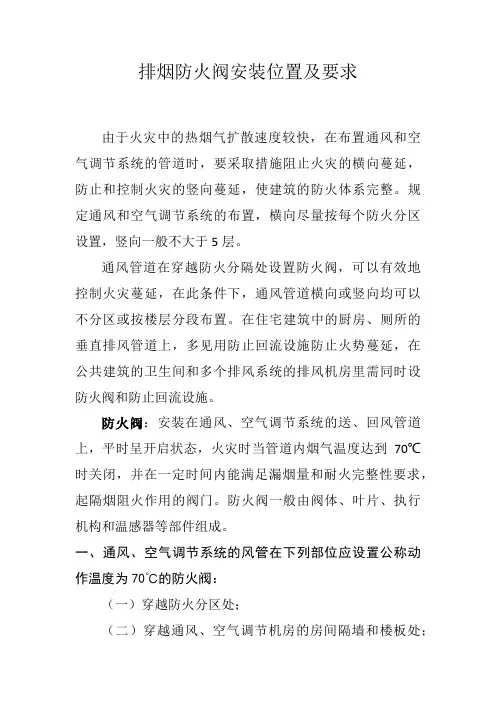

排烟防火阀安装位置及要求由于火灾中的热烟气扩散速度较快，在布置通风和空气调节系统的管道时，要采取措施阻止火灾的横向蔓延，防止和控制火灾的竖向蔓延，使建筑的防火体系完整。

规定通风和空气调节系统的布置，横向尽量按每个防火分区设置，竖向一般不大于5层。

通风管道在穿越防火分隔处设置防火阀，可以有效地控制火灾蔓延，在此条件下，通风管道横向或竖向均可以不分区或按楼层分段布置。

在住宅建筑中的厨房、厕所的垂直排风管道上，多见用防止回流设施防止火势蔓延，在公共建筑的卫生间和多个排风系统的排风机房里需同时设防火阀和防止回流设施。

防火阀：安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

一、通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀：（一）穿越防火分区处；（二）穿越通风、空气调节机房的房间隔墙和楼板处；（三）穿越重要或火灾危险性大的场所的房间隔墙和楼板处；（四）穿越防火分隔处的变形缝两侧；（五）竖向风管与每层水平风管交接处的水平管段上。

注：当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。

二、以下两处安装的防火阀公称动作温度不一致，需要注意：（一）公共建筑的浴室、卫生间和厨房的竖向排风管，应采取防止回流措施并宜在支管上设置公称动作温度为70℃的防火阀。

（二）公共建筑内厨房的排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀。

三、防火阀的主要性能和具体设置要求：（一）为使防火阀能自行严密关闭，防火阀关闭的方向应与通风和空调的管道内气流方向相一致。

采用感温元件控制的防火阀，其动作温度高于通风系统在正常工作的最高温度（45℃）时，宜取70℃。

现行国家标准《建筑通风和排烟系统用防火阀门》GB15930规定防火阀的公称动作温度应为70℃。

防火阀、排烟阀系列产胡产品结构及其功能：自重式防火阀（产品型号：FHF-W）1、原理、用途：自重式防火阀是一种考温感器（易熔片），借偏重力使叶片自动关闭的防火阀，平时呈开启状态，火灾时当管道内烟气温度达到达到温感器动作温度时，易熔片熔断，叶片由于偏重产生重力力矩而绕轴向向下转动自动关闭，起隔烟阻火作用。

通常安装在空调和通风系统的管道中，也可安装在防火墙内。

2、功能：当管道内烟气温度达到温感器动作温度时，易熔片熔断，阀门叶片靠自重关闭。

防火阀（FHF-WSDc-K）:1、作用：安装在通风、空气调节系统送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到温感器动作温度时关闭，起隔烟阻火作用。

2、性能：(1)、管道内烟气温度达到温感器动作温度时，易熔片熔断，阀门靠弹簧力关闭。

(2)、控制中心DC24V电信号自动关闭。

(3)、可手动关闭、手动复位。

(4)、关闭时输出动作信号连锁控制。

全自动防火阀(FHF-WDcZ-FK):1、作用：安装在有防烟、防火要求的通风、空气调节系统的管道上，平时呈开启状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭，起防烟阻火的作用。

2、性能：(1)、管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭。

（2）、控制中心输出DC24V电信号控制阀门关闭, 再次供电，阀门依靠电机复位。

（3）、可手动关闭及复位，具有风量调节功能。

（4）、输出动作信号连锁控制。

防火调节阀（FHF-WSDc-K）1、作用：安装在有防烟、防火要求的通风、空气调节系统的管道上，平时呈开启状态，火灾时当管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭，起防烟阻火作用。

2、性能：（1）、管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭。

（2）、控制中心输出DC24V电信号控制阀门关闭。

（3）、手动关闭、手动复位，具有风量调节功能。

(4)、输出动作信号连锁控制。

排烟防火阀(PFHF-WSDc-K):1、常开型：安装在机械排烟系统的管道上，平时呈开启状态,火灾时当管道内烟气温度达到280°C时关闭，起隔烟阻火作用。

防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

一、产品选用要点1. 防火阀选用主要控制参数为规格等。

2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。

3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。

4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

防火阀排烟防火阀排烟阀（口）质量现场检查及判定指南（国家固定灭火系统和耐火构件质量监督检验中心）一、概述1 术语和定义?1.1防火阀安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

1.2排烟防火阀安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

1.3排烟阀(口)安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。

表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。

2 分类目前市场产品基本按以下三种形式分类：2.1 按外形分类：可分为矩形阀门和圆形阀门。

2.2 按控制方式分类见表1,每个阀门可有一种或多种控制方式。

表1 按阀门控制方式分类代号控制方式W 温感器控制自动关闭S 手动控制关闭（开启）D Dc 电动控制关闭（开启）电控电磁铁关闭（开启）Dd 电控电机关闭（开启）Dq 电控气动关闭（开启）注：防火阀和排烟防火阀为常开状态，火灾时关闭。

排烟阀为常闭状态，火灾时开启。

2.3 按使用功能分类见表2。

表2 按使用功能分类代号功能F 具有风量调节功能Y 具有远距离复位功能K 具有阀门关闭（开启）信号反馈功能注1：防火阀和排烟防火阀为常开状态，火灾时关闭。

排烟阀为常闭状态，火灾时开启。

注2：只有防火阀具有风量调节功能。

3 规格尺寸目前市场产品常用尺寸基本为：3.1 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。

3.2 圆形阀门：最小为Φ120mm，最大为Φ1000mm。

4 基本结构和工作原理4.1 基本结构防火阀和排烟防火阀的结构基本是一致的，见图1。

区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。

防火排烟阀门的型号组成
【原创实用版】
目录
1.防火排烟阀门的定义与功能
2.防火排烟阀门的型号组成
3.型号组成部分的含义
4.选择防火排烟阀门的注意事项
5.结论
正文
防火排烟阀门是建筑防火排烟系统中的重要组成部分，它在火灾发生时起着排烟、防火的作用，保护人们的生命财产安全。

防火排烟阀门的型号由多个部分组成，了解这些组成部分有助于我们更好地选择和使用防火排烟阀门。

一、防火排烟阀门的定义与功能
防火排烟阀门是一种能在火灾时自动或手动开启，以排出烟气和热量的设备。

它可以帮助防止火势蔓延，减少火灾对建筑和人员的损害。

二、防火排烟阀门的型号组成
防火排烟阀门的型号通常由字母和数字组成，如 A123-Z。

其中，字母和数字代表了不同的含义。

三、型号组成部分的含义
1.字母部分：字母代表了阀门的类型和功能。

例如，A 表示防火排烟阀门，B 表示排烟防火阀，C 表示常开式防火排烟阀，D 表示常闭式防火排烟阀。

2.数字部分：数字代表了阀门的尺寸和规格。

例如，123 表示阀门的
尺寸为 600mm×600mm，Z 表示阀门的材质为不锈钢。

四、选择防火排烟阀门的注意事项
在选择防火排烟阀门时，需要考虑以下几个方面：
1.阀门的类型：根据建筑的实际情况，选择合适的阀门类型，如常开式或常闭式防火排烟阀。

2.阀门的尺寸和规格：根据排烟系统的设计要求，选择合适的尺寸和规格。

3.阀门的材质：根据建筑的防火要求，选择具有良好耐火性能的材质，如不锈钢。

4.阀门的认证和检测：选择具有国家认证和检测报告的防火排烟阀门，确保其质量和性能。

消防排烟阀工作原理
消防排烟阀是一种用于建筑物、地下车库等场所的消防系统设备，主要用于排除火灾时的烟雾和热气。

其工作原理如下：
1. 开启和关闭：消防排烟阀通常处于关闭状态，在火灾发生时，消防控制系统会发送信号，使其开启。

2. 通风：当消防排烟阀开启时，阀门内部的风机会开始运转，产生强制风流，将烟雾和热气排出建筑物或相关区域。

3. 烟雾控制：消防排烟阀开启后，通风设备会将烟雾控制在一定范围内，以确保人员疏散时的可见度和安全性。

4. 防火隔离：消防排烟阀在火灾时起到隔离作用，防止火势蔓延到其他区域。

它通常装置在消防分区墙或防火墙上，当阀门关闭时，能有效隔离不同区域，限制火势扩散。

5. 自动控制：消防排烟阀通常通过火灾探测器、温度传感器等设备实现自动控制，一旦检测到火灾或达到设定温度，消防排烟阀会自动开启。

总体而言，消防排烟阀通过开启风机产生风流，将烟雾和热气排出建筑物，以确保人员疏散通道的安全可用性，并隔离火势蔓延。

它是消防系统中重要的一部分，能有效增强火灾时的人员安全和建筑物保护。

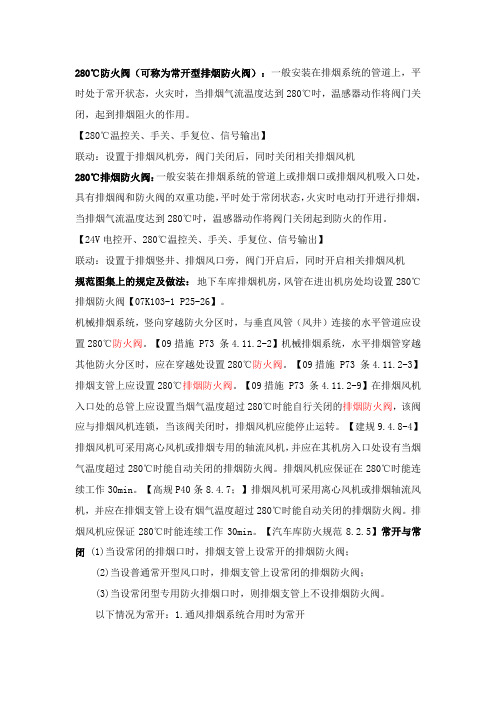

280℃防火阀（可称为常开型排烟防火阀）：一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。

【280℃温控关、手关、手复位、信号输出】联动：设置于排烟风机旁，阀门关闭后，同时关闭相关排烟风机280℃排烟防火阀：一般安装在排烟系统的管道上或排烟口或排烟风机吸入口处，具有排烟阀和防火阀的双重功能，平时处于常闭状态，火灾时电动打开进行排烟，当排烟气流温度达到280℃吋，温感器动作将阀门关闭起到防火的作用。

【24V电控开、280℃温控关、手关、手复位、信号输出】联动：设置于排烟竖井、排烟风口旁，阀门开启后，同时开启相关排烟风机规范图集上的规定及做法：地下车库排烟机房，风管在进出机房处均设置280℃排烟防火阀【07K103-1 P25-26】。

机械排烟系统，竖向穿越防火分区时，与垂直风管（风井）连接的水平管道应设置280℃防火阀。

【09措施 P73 条4.11.2-2】机械排烟系统，水平排烟管穿越其他防火分区时，应在穿越处设置280℃防火阀。

【09措施 P73 条4.11.2-3】排烟支管上应设置280℃排烟防火阀。

【09措施 P73 条4.11.2-9】在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。

【建规9.4.8-4】排烟风机可采用离心风机或排烟专用的轴流风机，并应在其机房入口处设有当烟气温度超过280℃时能自动关闭的排烟防火阀。

排烟风机应保证在280℃时能连续工作30min。

【高规P40条8.4.7；】排烟风机可采用离心风机或排烟轴流风机，并应在排烟支管上设有烟气温度超过280℃时能自动关闭的排烟防火阀。

排烟风机应保证280℃时能连续工作30min。

【汽车库防火规范8.2.5】常开与常闭 (1)当设常闭的排烟口时，排烟支管上设常开的排烟防火阀；(2)当设普通常开型风口时，排烟支管上设常闭的排烟防火阀；(3)当设常闭型专用防火排烟口时，则排烟支管上不设排烟防火阀。
