助听器的基本结构PPT课件

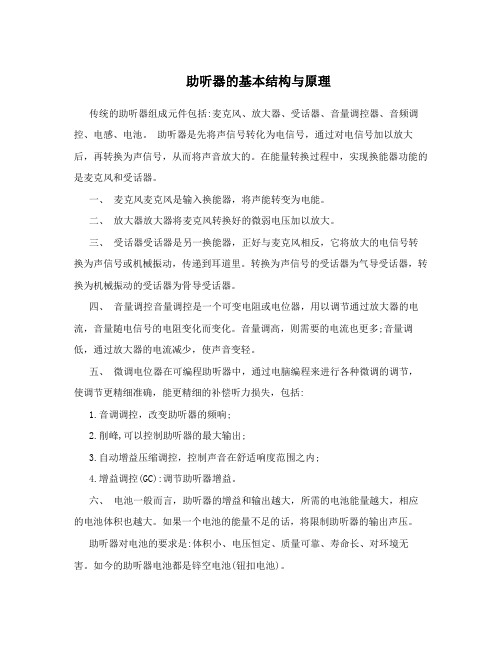

助听器的基本结构与原理传统的助听器组成元件包括:麦克风、放大器、受话器、音量调控器、音频调控、电感、电池。

助听器是先将声信号转化为电信号，通过对电信号加以放大后，再转换为声信号，从而将声音放大的。

在能量转换过程中，实现换能器功能的是麦克风和受话器。

一、麦克风麦克风是输入换能器，将声能转变为电能。

二、放大器放大器将麦克风转换好的微弱电压加以放大。

三、受话器受话器是另一换能器，正好与麦克风相反，它将放大的电信号转换为声信号或机械振动，传递到耳道里。

转换为声信号的受话器为气导受话器，转换为机械振动的受话器为骨导受话器。

四、音量调控音量调控是一个可变电阻或电位器，用以调节通过放大器的电流，音量随电信号的电阻变化而变化。

音量调高，则需要的电流也更多;音量调低，通过放大器的电流减少，使声音变轻。

五、微调电位器在可编程助听器中，通过电脑编程来进行各种微调的调节，使调节更精细准确，能更精细的补偿听力损失，包括:1.音调调控，改变助听器的频响;2.削峰,可以控制助听器的最大输出;3.自动增益压缩调控，控制声音在舒适响度范围之内;4.增益调控(GC):调节助听器增益。

六、电池一般而言，助听器的增益和输出越大，所需的电池能量越大，相应的电池体积也越大。

如果一个电池的能量不足的话，将限制助听器的输出声压。

助听器对电池的要求是:体积小、电压恒定、质量可靠、寿命长、对环境无害。

如今的助听器电池都是锌空电池(钮扣电池)。

七、助听器的附件可以包括音频输入和电感线圈:1.音频输入:大部分助听器都有音频输入的接触片或插孔，主要用于听收音机或看电视。

因为音频信号直接来自于声源，没有经过声——电、电——声的转换，因此输入信号的质量比经麦克风转换过的信号质量好。

2.电感线圈:电感是一个磁感应线圈，能对从电话机上的受话器泄露出来的电磁场发生相应，转换为电信号后放大，使助听器可用于听电话。

其优点是不会产生啸叫，无干扰，噪音环境下的信噪比高。

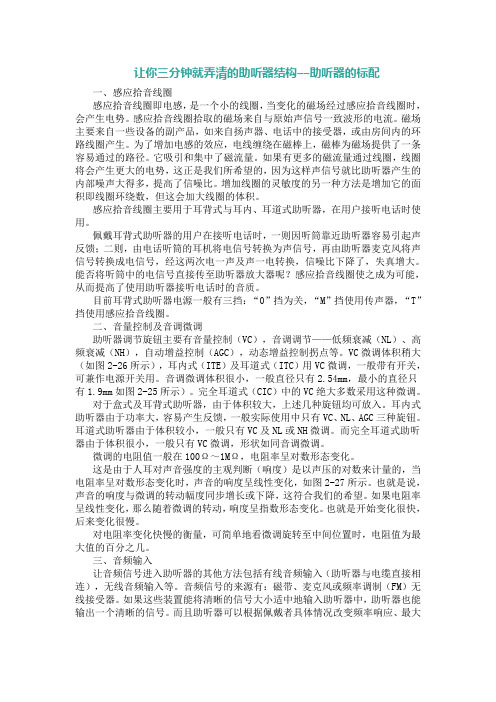

让你三分钟就弄清的助听器结构––助听器的标配一、感应拾音线圈感应拾音线圈即电感，是一个小的线圈，当变化的磁场经过感应拾音线圈时，会产生电势。

感应拾音线圈拾取的磁场来自与原始声信号一致波形的电流。

磁场主要来自一些设备的副产品，如来自扬声器、电话中的接受器，或由房间内的环路线圈产生。

为了增加电感的效应，电线缠绕在磁棒上，磁棒为磁场提供了一条容易通过的路径。

它吸引和集中了磁流量。

如果有更多的磁流量通过线圈，线圈将会产生更大的电势，这正是我们所希望的，因为这样声信号就比助听器产生的内部噪声大得多，提高了信噪比。

增加线圈的灵敏度的另一种方法是增加它的面积即线圈环绕数，但这会加大线圈的体积。

感应拾音线圈主要用于耳背式与耳内、耳道式助听器，在用户接听电话时使用。

佩戴耳背式助听器的用户在接听电话时，一则因听筒靠近助听器容易引起声反馈；二则，由电话听筒的耳机将电信号转换为声信号，再由助听器麦克风将声信号转换成电信号，经这两次电一声及声一电转换，信噪比下降了，失真增大。

能否将听筒中的电信号直接传至助听器放大器呢？感应拾音线圈使之成为可能，从而提高了使用助听器接听电话时的音质。

目前耳背式助听器电源一般有三挡：“0”挡为关，“M”挡使用传声器，“T”挡使用感应拾音线圈。

二、音量控制及音调微调助听器调节旋钮主要有音量控制（VC），音调调节——低频衰减（NL）、高频衰减（NH），自动增益控制（AGC），动态增益控制拐点等。

VC微调体积稍大（如图2-26所示），耳内式（ITE）及耳道式（ITC）用VC微调，一般带有开关，可兼作电源开关用。

音调微调体积很小，一般直径只有2.54mm，最小的直径只有1.9mm如图2-25所示）。

完全耳道式（CIC）中的VC绝大多数采用这种微调。

对于盒式及耳背式助听器，由于体积较大，上述几种旋钮均可放入。

耳内式助听器由于功率大，容易产生反馈，一般实际使用中只有VC、NL、AGC三种旋钮。

耳道式助听器由于体积较小，一般只有VC及NL或NH微调。

助听器由什么零件结构组成的？图1 耳背式助听器内部结构图图2 耳内式助听器内部结构图 1. 麦克风：是输入换能器，它将声能转变成为电能，可分为全向性麦克风和指向性麦克风。

全向性麦克风，即等量接受各方向的声音。

它是采用一种绝缘的永久性极化材料制成，声音进入麦克风，声波的疏密变化引起带负电的薄金属膜片振动，随即将声能转变为机械能，膜片振动在驻极体上产生压力，传递至驻极体后板。

驻极体后板和膜片底部都与场效应晶体管前置放大器相连并有一终端通向外部。

当膜片振动时，膜片和驻极体后板间的距离和空间发生改变，产生电压，通过固定在麦克风上的场效应晶体管，将机械能转变为电能，再通过终端传到放大器。

驻极体式麦克风频响宽，灵敏度高且耐用，而膜片是它唯一运动的部分；指向性麦克风：根据极性形式来分类，对前面传来的声音比后面传来的声音反应敏感得多。

指向性麦克风有两个开口在膜片的两端，一边一个。

膜片的振动根据相位关系，取决于两端的压力差。

在后声孔的前端置一细密的声学滤网起延时作用，这样从后面传来的声音可同时从前后两个声孔到达振膜并抵消，声源位置的变化可呈现不同的极性图。

2. 放大器：即信号处理器，整合了信号处理方式，用来将麦克风输出的电能放大。

助听器的主要功能是根据需要将听力障碍者原来听不到的声音处理成为能够听到的声音。

信号处理部分包括放大，频率响应调整和输入输出曲线调整。

这些处理可以采用模拟方式也可以采用数字方式，常规模拟助听器中线性放大线路有A类、B类、D类。

放大器一般采用多级放大，可分为前置放大器和功率放大器，前置放大器除了对麦克风提供的信号进行预放以外，还要根据不同的听力损失情况进行特殊调整。

功率放大器也称后级放大器，主要将前置放大提升和修改过的麦克风信号再进行放大并驱动受话器工作。

3. 受话器：与麦克风相反，受话器把放大的电信号转换为声音信号。

经过处理和放大的电信号被送到受话器，由受话器转换成声音信号再经耳钩、传声管和耳模输出到外耳道内。
