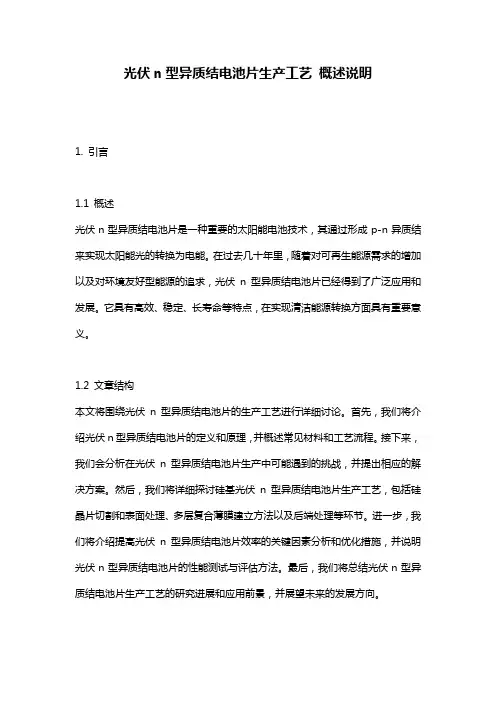

光伏n型异质结电池片生产工艺概述说明1. 引言1.1 概述光伏n型异质结电池片是一种重要的太阳能电池技术，其通过形成p-n异质结来实现太阳能光的转换为电能。

在过去几十年里，随着对可再生能源需求的增加以及对环境友好型能源的追求，光伏n型异质结电池片已经得到了广泛应用和发展。

它具有高效、稳定、长寿命等特点，在实现清洁能源转换方面具有重要意义。

1.2 文章结构本文将围绕光伏n型异质结电池片的生产工艺进行详细讨论。

首先，我们将介绍光伏n型异质结电池片的定义和原理，并概述常见材料和工艺流程。

接下来，我们会分析在光伏n型异质结电池片生产中可能遇到的挑战，并提出相应的解决方案。

然后，我们将详细探讨硅基光伏n型异质结电池片生产工艺，包括硅晶片切割和表面处理、多层复合薄膜建立方法以及后端处理等环节。

进一步，我们将介绍提高光伏n型异质结电池片效率的关键因素分析和优化措施，并说明光伏n型异质结电池片的性能测试与评估方法。

最后，我们将总结光伏n型异质结电池片生产工艺的研究进展和应用前景，并展望未来的发展方向。

本文旨在提供一个全面的概述，说明光伏n型异质结电池片的生产工艺。

通过深入剖析相关材料、工艺流程、挑战以及解决方案，读者将能够获得对该技术背后原理和制造过程的清晰了解。

此外，我们也致力于介绍优化措施和未来发展方向，以促进光伏n型异质结电池片在可再生能源领域的应用和推广。

2. 光伏n型异质结电池片生产工艺概述2.1 光伏n型异质结电池片的定义和原理介绍光伏n型异质结电池片是一种基于不同材料间的n型异质结构构成的光电转换装置。

它利用半导体材料之间的能带差异，通过光的激发将光能转化为电能。

其中，n型异质结由两个不同类型（p型和n型）的半导体材料组成，当太阳光照射到n型异质结上时，会产生电子-空穴对，并在外部连接器上形成电流。

2.2 常见的光伏n型异质结电池片材料和工艺流程在光伏n型异质结电池片生产中，常见的主要材料包括硅、镓化铟（CIGS）、硒化碲（CdTe）等。

HJT异质结电池工艺流程HJT异质结电池，即非晶硅薄膜异质结电池，是由两种不同的半导体材料构成异质结。

晶体硅异质结太阳电池（HJT）是在晶体硅上沉积非晶硅薄膜，它综合了晶体硅电池与薄膜电池的优势，具有转换效率高、工艺温度低、稳定性高、衰减率低、双面发电等优点。

异质结太阳能电池工艺流程图:清洗制绒祛除硅片表面的杂质和损伤层：损伤层是在硅片切割过程中形成的表面（10微米左右）晶格畸变，具有较高的表面复合。

形成陷光绒面结构：光线照射在硅片表面通过多次折射，达到减少反射率的目的。

绒面制作方法：目前，晶体硅太阳电池的绒面一般的是通过化学腐蚀的方法制作完成，针对不同的硅片类型，有两种不同的化学液体系：单晶硅绒面制作：Si+2NaOH+H2O→Na2SiO3+2H2↑此反应为各向异性反应，也是形成金字塔绒面的原因。

多晶硅绒面制作：3Si+4HNO3→3SiO2+4NO+2H2OSiO2+4HF→SiF4+2H2OSiF4+4HF→H2SiF6此反应为各向同性反应，形成蠕虫状绒面。

薄膜沉积方法物理沉积：蒸发和溅射等化学沉积：如CVD等常用的a-si:H 薄膜沉积方法：PECVD(等离子体增强化学气相沉积)HWCVD(热丝化学气相沉积）上表面沉积p型a-si:H薄膜目的：制造太阳电池的PN结，PN结是太阳电池的“心脏”。

下表面沉积n型a-si:H 薄膜目的：形成背场。

下表面沉积本征a-si:H薄膜目的：对晶体硅表面进行良好的钝化作用。

TCO薄膜的沉积TCO薄膜在HJT太阳电池中的作用:尽可能多的光透过TCO，进入发射极和基区。

因为TCO的折射率与SiN薄膜接近，可以同时用作减反射层。

电学方面满足导电的要求。

（TCO的光学性能和电学性能是相互依存的，不能单独优化其中之一，必须在两者之间找到平衡点。

磁控溅射沉积工艺的优点:1、膜厚均匀、易控制，通过改变功率来控制溅射速率，从而控制膜厚，而且可以大面积镀膜。

2、镀膜工艺稳定，薄膜质量的重复性好。
