开关电源适配器和线性电源适配器谁质量好开关电源适配器和线性电源适配器谁质量好开关电源适配器与线性电源适配器都是电子电器中广泛使用的直流稳压电源，对这两种电源适配器进行详细比较，有利于认识这两种电源电路，有利于电路工作原理的分析和电路故障的检修。
1.工频变压器与脉冲变压器比较开关电源适配器中使用脉冲变压器，线性电源适配器使用工频变压器，对这两种变压器说明下列几点：1）线性电源适配器通过工频变压器降低220V的交流市电。
为了区别于开关电源适配器中的脉冲变压器，将线性电源适配器中的变压器称为工频电源变压器；开关电源适配器中的脉冲变压器称为开关变压器。
2）开关电源适配器是把220伏交流电源用整流器变约300伏的为直流，再利用电子开关电路配合开关电源变压器、整流电路输出适合应用的直流电。
电路种类较多，只有在脉冲变压器耦合的开关电源适配器的电路中才使用脉冲变压器，其他类型的开关电源不使用脉冲变压器，也不使用工频电源变压器。
3）工频电源变压器工作频率低，采用矽钢片作为铁芯；脉冲变压器工作频率高，采用磁芯。
4）脉冲变压器与工频电源变压器相比，体积大幅缩小，重量也只有工频变压器的五分之一。
2.调整管与开关管比较线性电源适配器中的主要三极管是调整管，开关电源适配器中的主要三极管是开关MOS管，对这两种三极管的比较如下：1）开关管工作频率高。
开关电源适配器中使用开关管，线性电源适配器中使用调整管，两者工作方式不同，三极管的工作频率低，开关管的工作频率高得多。
2）开关管工作在开关状态下。
即要么工作在截止状态，要么工作在饱和状态，例如彩色电视机中的开关管工作频率达到15625Hz。
工作在这种方式下的开关管功耗很小，效率高，可以达到百分之八十到百分之九十。
3）开关管功耗小。
工作在开关状态下的三极管由于功率消耗小，不需要给开关管安装很大的散热片，机内温度低，有利于开关电源适配器电路长时间工作，电源的寿命比较长。
4）调整管效率低。
一、水声设备电源电源分为交流电源和直流电源，就水声设备而言，主要应用为直流稳压电源。
直流电源可分为线性稳压电源和开关稳压电源。
线性稳压电源就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。
与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。
它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹，功率管工作在饱或及截止区即开关状态。
线性电源和开关电源的区别：1、工作方式不同（1）线性电源的调整管工作在放大状态，因而发热量大，效率低（不高于50%），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。
（2）开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。
但开关电源输出的直流上面会叠加较大的纹波，另外开关管工作时会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。
2、内部结构不同（1）开关电源利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，缺点是纹波和开关噪声较大，适用于对纹波和噪声要求不高的场合。
（2）线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，纹波噪声小，最大的缺点是效率低。
它们各有有缺点在应用上互补共存。
3、适用要求不一样效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方多选用线性电源。
稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。
二、直流电源主要参数1、源电压效应输入电压的变化引起输出量变化的效应，改变量是源电压，被测量是输出电压的稳态值。
%100max ⨯∆=oNU U U S其中 S U — 源电压效应系数（电压调整率），这个值越小越好，是衡量稳压电源性能的一个重要指标。

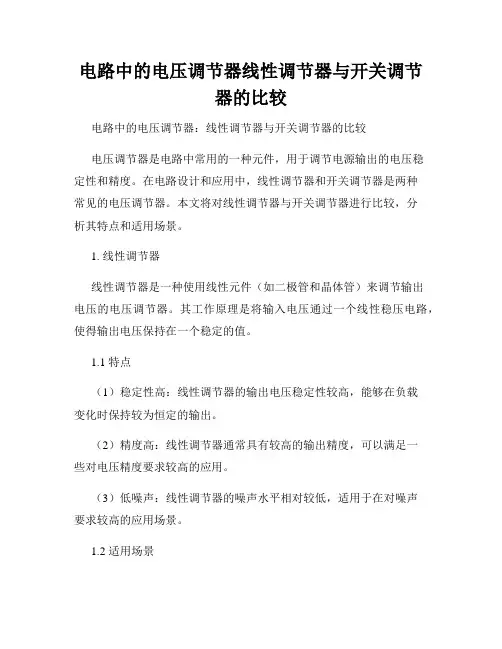

电路中的电压调节器线性调节器与开关调节器的比较电路中的电压调节器：线性调节器与开关调节器的比较电压调节器是电路中常用的一种元件，用于调节电源输出的电压稳定性和精度。
在电路设计和应用中，线性调节器和开关调节器是两种常见的电压调节器。
本文将对线性调节器与开关调节器进行比较，分析其特点和适用场景。
1. 线性调节器线性调节器是一种使用线性元件（如二极管和晶体管）来调节输出电压的电压调节器。
其工作原理是将输入电压通过一个线性稳压电路，使得输出电压保持在一个稳定的值。
1.1 特点（1）稳定性高：线性调节器的输出电压稳定性较高，能够在负载变化时保持较为恒定的输出。
（2）精度高：线性调节器通常具有较高的输出精度，可以满足一些对电压精度要求较高的应用。
（3）低噪声：线性调节器的噪声水平相对较低，适用于在对噪声要求较高的应用场景。
1.2 适用场景线性调节器适用于对电压稳定性和精度要求较高的场景，如模拟电路、精密仪器和音频设备等。
它们通常需要较低的噪声和高精度的电压输出。
2. 开关调节器开关调节器是一种利用开关元件（如晶体管和MOSFET）来调节输出电压的电压调节器。
其工作原理是通过开关元件的开关动作，将输入电压按占空比调整成所需的输出电压。
2.1 特点（1）高效率：开关调节器的转换效率较高，能够在输入电压变化范围内实现较高的功率转换效率。
（2）较小体积：开关调节器采用开关转换的方式，可以实现更紧凑的电路设计和较小的尺寸。
（3）较大功率：开关调节器通常可以承受较大的负载功率，适用于一些功率要求较高的应用。
2.2 适用场景开关调节器适用于对转换效率和体积要求较高的场景，如DC-DC 电源等。
它们通常具有较高的转换效率和较小的体积，适合于一些对空间有限的应用。
3. 比较与选择线性调节器和开关调节器在电路设计中有各自的优势和适用场景。
具体选择哪种调节器取决于具体的应用需求。
若对电压稳定性和精度要求较高，且负载变化范围较小，可以选择线性调节器。
开关电源与线性电源的优缺点和区别电源是电路设计中的重要部分，电源的稳定性在很大程度上打算了电路的稳定性。
线性电源和开关电源是比较常见的两种电源，在原理上有很大的不同，原理上的不同打算了两者应用上的不同。
一、开关电源与线性电源原理上的区分线性电源的基本原理是市电经过一个工频变压器降压成低压沟通电之后，通过整流和滤波形成直流电，最终通过稳压电路输出稳定的低压直流电。
电路中调整元件工作在线性状态。
线性电源原理图开关电源的基本原理是输入端直接将沟通电整流变成直流电，再在高频震荡电路的作用下，用开关管掌握电流的通断，形成高频脉冲电流。
在电感(高频变压器)的关心下，输出稳定的低压直流电。
开关电源原理图二、开关电源与线性电源的优缺点1.开关电源的优缺点主要优点：体积小、重量轻(体积和重量只有线性电源的20～30%)、效率高(一般为60～70%，而线性电源只有30～40%)、自身抗干扰性强、输出电压范围宽、模块化。
主要缺点：由于逆变电路中会产生高频电压，对四周设备有肯定的干扰。
需要良好的屏蔽及接地。
沟通电经过整流，可以得到直流电。
但是，由于沟通电压及负载电流的变化，整流后得到的直流电压通常会造成20%到40%的电压变化。
为了得到稳定的直流电压，必需采纳稳压电路来实现稳压。
2.线性电源的优缺点优点：线性电源的优点是结构相对简洁、输出纹波小、高频干扰小。
结构简洁给我们带来的最大好处是修理便利，修理一台线性电源的难度往往远远低于开关电源，线性电源的修理胜利率也大大高于开关电源。
纹波是叠加在直流稳定量上的沟通重量。
输出纹波越小也就是说输出直流电纯洁度越高，这也正是直流电源品质的重要标志。
过高纹波的直流电将影响收发信机的正常工作。
目前高档线性电源纹波可以达到0.5mV的水平，一般产品可以做到5mV水平。
线性电源没有工作在高频状态下的器件所以假如输入滤波做得好的话几乎没有高频干扰/高频噪声。
缺点：需要浩大而笨重的变压器，所需的滤波电容的体积和重量也相当大，而且电压反馈电路是工作在线性状态，调整管上有肯定的电压降，在输出较大工作电流时，致使调整管的功耗太大，转换效率低，还要安装很大的散热片。
试解释为什么开关电源的效率高于线性电源。
开关电源的效率高于线性电源的主要原因有以下几点：
1.工作原理差异：开关电源和线性电源的工作原理不同。
开
关电源通过开关器件（如MOSFET、IGBT等）的开关操作，将输入电源以高频率开关进行转换，然后通过滤波器将转
换后的电源输出。
而线性电源则通过放大和稳压器件（如
晶体管、电阻、电容等）的线性调节方式，将输入电源降
压至输出电压。
开关电源的转换过程利用了高频开关操作
和电感储能机制，减少了能量损耗，从而提高了效率。
2.低功耗损耗：由于开关电源在转换过程中能量主要以高频
周期方式传递，存在在开关状态下能量损耗较小的优势。
而线性电源则通过线性调节方式调整电压，较大功率损耗
会产生在线性稳压器件上，导致效率较低。
3.小型化和轻量化：由于开关电源采用高频开关转换方式，
可以通过适当的设计和控制来实现小型化和轻量化。
相比
之下，线性电源多使用较大的线性稳压器件来调整电压，
造成体积较大且较重。
4.更广的输入电压范围：开关电源具有较宽的输入电压范围，
可以适应不同电源环境下的输入电压波动。
而线性电源通
常需要稳定的输入电压来保持稳定的输出，对于电源波动
要求较高。
综上所述，开关电源通过其工作原理、功耗损耗、小型化和轻
量化以及更广的输入电压范围等方面的优势，实现了比线性电源更高的效率。
这使得开关电源在许多应用领域，如计算机、通信设备、工业控制等，得到了广泛应用。
线性稳压电源和开关电源哪一种好？凡事都有两面性，看如何用？用之前，想到它们各自优缺点，再与实际情况结合，避开缺点利用优点就是好的。
如今电子设备琳琅满目，应用于生活各个方面，肯定离不开电源，其中绝大多数电子设备又要直流稳压电源提供电源。
因此电源质量与可靠性直接关系到电子设备的工作安全性和技术指标。
说到直流稳压电源无非就是线性稳压电源开关电源两类。
线性稳压电源
其主要有调整管、采样电阻、方法电路、基准电压这四部分组成，其组成框图如下。
线性稳压电源原理
用误差放大器抓获反馈信号，随之控制MOS管或三极管的门极信号，再通过管控流流过晶体管的电流控制调整管的压降，最终稳压输出直流电源。
开关电源
其理论基础是电力电子技术，开关状态是由于它的功能管工作在饱和区或截止区，最终是通过对可控器件通断时间比的控制来实现稳压输出电压。
开关电源工作原理
用误差放大器抓获反馈信号，随之控制MOS管或三极管的门极开关，通过晶体管实现储能工作，确保稳定的直流电压输出。
开关电源和线性稳压电源区别
线性稳压电源工作于方大区，发热量大、效率低、纹波小，但需要较大体积散热片及较大体积的变压器，多路电压输出变压器体积更大。
开关电源调整管工作于饱和与截止区，发热量小效率高，大体积变压器省去，但直流输出电压会叠加较大纹波。
结束语；线性稳压电源和开关电源哪个好用？结合实际应用情况，发挥各自优点避开缺点。
例如，纹波要求小，压差、电流小、模拟信号处理系统等，线性稳压电源优势明显。
例如，便携式电子产品、升降压、在意效率及散热等，开关电源优势明显。
线性电源和开关电源原理区别及优缺点一、线性电源的原理及优缺点：线性电源是利用变压器、整流滤波电路和稳压器等组成的电子电路，将交流电转换为稳定的直流电供给电子设备。
具体工作原理如下：1.变压器：变压器通过变压比将输入的交流电压降低或升高到所需的电源电压。
2.整流滤波：将变压器输出的交流电压通过整流电路转化为直流电压，并利用滤波电路去除直流电压中的波动。
3.稳压器：稳压器通过消耗过多的电能将直流电压稳定在所需的电压值上。
线性电源的优点：1.输出纹波小：由于线性电源只进行一次整流滤波，输出纹波较小，对于对输出纹波要求较高的设备，如音频设备，线性电源更为适用。
2.稳压能力强：线性电源采用反馈稳压技术，能够稳定输出以满足负载的要求。
3.输出电压准确：线性电源的输出电压精度较高，波动范围较小，能够满足对精度要求较高的设备。
线性电源的缺点：1.效率低：线性电源的效率较低，工作时会有较大的功耗，会导致能源浪费。
2.体积大、重量重：线性电源中的变压器和稳压器等部件决定了整个电源的体积较大、重量较重，限制了其在大型设备或移动设备中的应用。
3.散热困难：由于线性电源的效率不高，其内部会产生大量的热量，需要散热器来散热，但是由于体积限制，散热困难。
二、开关电源的原理及优缺点：开关电源是通过快速开关管将输入交流电转换为高频脉冲信号，再经过变压器变换、滤波和稳压途径得到所需稳定直流电压的电子电源。
具体工作原理如下：1.输入整流：将输入的交流电通过整流电路转换为直流电。
2.DC/DC变换：通过开关元件（如MOSFET或IGBT）将直流电转换为高频脉冲信号。
3.变压器：将高频脉冲信号通过变压器变换为合适的输出电压。
4.输出整流滤波：将变压器输出的信号通过整流滤波电路转换为稳定的直流电压。
5.稳压器：稳压器通过反馈控制将输出电压稳定在所需的电压值上。
开关电源的优点：1.高效率：开关电源采用高频开关技术，能够提高电源的工作效率，减少电源的功耗。
线性稳压器的工作原理及比较一、线性稳压器的工作原理线性稳压器是一种电子元件，用于将输入电压稳定在一个固定的输出电压上。
它通过调整电路中的阻抗来实现电压的稳定。
线性稳压器的工作原理可以分为三个主要步骤：输入电压的采样、误差放大和反馈控制。
1. 输入电压采样：线性稳压器首先对输入电压进行采样，以获取实际电压值。
这通常通过一个电阻分压网络来实现，其中一个电阻连接到输入电压，另一个电阻连接到地。
2. 误差放大：采样后的电压与参考电压进行比较，产生一个误差信号。
这个误差信号被放大器放大，以便能够控制输出电压。
3. 反馈控制：放大后的误差信号通过一个反馈回路传送给稳压器的控制端。
这个信号与稳压器内部的参考电压进行比较，产生一个控制信号。
稳压器根据控制信号调整输出电压，使其保持在一个稳定的水平上。
二、线性稳压器的比较线性稳压器有很多不同的类型，每种类型都有其特点和适用范围。
以下是几种常见的线性稳压器及其比较：1. 简单线性稳压器（Series Linear Regulator，简称SLR）：简单线性稳压器是最基本的线性稳压器类型，由一个功率晶体管和一个反馈电路组成。
它的工作原理简单，成本低廉，但效率相对较低。
它适用于低功率应用，如模拟电路和传感器。
2. 低压差线性稳压器（Low Dropout Regulator，简称LDO）：低压差线性稳压器是一种特殊的线性稳压器，它能够在输入电压与输出电压之间保持很小的压差。
这意味着它可以在输入电压接近输出电压的情况下正常工作，提供更高的效率。
LDO适用于需要较高输出电流和较低输入电压的应用。
3. 开关稳压器（Switching Regulator）：开关稳压器是一种比较先进的稳压器类型，它通过开关元件（如晶体管）来控制电路中的能量流动。
开关稳压器的效率较高，能够提供更大的输出功率。
然而，它的设计和调试相对复杂，成本也较高。
开关稳压器适用于高功率和高效率要求的应用，如电源管理和电动车辆。
线性稳压电源和开关稳压电源详解根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。
而在开关电源中则不一样，开关管(在开关电源中，我们一般把调整管叫做开关管)是工作在开、关两种状态下的：开——电阻很小;关——电阻很大。
开关电源是一种比较新型的电源。
它具有效率高，重量轻，可升、降压，输出功率大等优点。
但是由于电路工作在开关状态，所以噪声比较大。
?通过下图，我们来简单的说说降压型开关电源的工作原理。
如图所示，电路由开关K(实际电路中为三极管或者场效应管)，续流二极管D，储能电感L，滤波电容C等构成。
当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。
由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。
一定时间后，开关断开，由于电感L的自感作用(可以比较形象的认为电感中的电流有惯性作用)，将保持电路中的电流不变，即从左往右继续流。
这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。
通过控制开关闭合跟断开的时间(即PWM——脉冲宽度调制)，就可以控制输出电压。
如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量;在开关断开期间，电感释放能量，所以电感L叫做储能电感。
二极管D在开关断开期间，负责给电感L提供电流通路，所以二极管D叫做续流二极管。
在实际的开关电源中，开关K由三极管或场效应管代替。
当开关断开时，电流很小;当开关闭合时，电压很小，所以发热功率U×I就会很小。
这就是开关电源效率高的原因。
什么是线性电源?线性电源(Linear power supply)是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。
线性稳压器和开关稳压器的比较稳压器知识介绍根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
此外，还有一种使用稳压管的小电源。
LDO(低压降)稳压器LDO 是一种线性稳压器，(V oltageRegulators/Stabilizers)。
线性稳压器，使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器，将输出电压维持在其额定值上下100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的LDO(低压降)稳压器，通常使用功率晶体管(也称为传递设备)作为PNP。
这种晶体管允许饱和，所以稳压器，可以有一个非常低的压降电压，通常为200mV左右;与之相比，使用NPN 复合电源晶体管的传统线性稳压器，的压降为2V 左右。
负输出LDO 使用NPN 作为它的传递设备，其运行模式与正输出LDO 的PNP设备类似。
更新的发展使用CMOS 功率晶体管，它能够提供最低的压降电压。
使用CMOS，通过稳压器，的唯一电压压降是电源设备负载电流的ON 电阻造成的。
如果负载较小，这种方式产生的压降只有几十毫伏。
开关稳压器开关稳压器，使用输出级，重复切换“开”和“关”状态，与能量存贮部件(电容器和感应器)一起产生输出电压。
它的调整是通过根据输出电压的反馈样本来调整切换定时来实现的。
在固定频率的稳压器，中，通过调节开关电压的脉冲宽度来调节切换定时? 这就是所谓的PWM 控制。
在门控振荡器或脉冲模式稳压器中，开关脉冲的宽度和频率保持恒定，但是，输出开关的“开”或“关”由反馈控制。
根据开关和能量存贮部件的排列，产生的输出电压可以大于或小于输入电压，并且可以用一个稳压器产生多个输出电压。
在大多数情况下，在同样的输入电压和输出电压要求下，脉冲(降压)开关稳压器比线性稳压器转换电源的效率更高。
线性稳压器与开关稳压器的比较线性电压稳压器的优点：简单输出纹波电压低出色的line 和负载稳压;对负载和line 的变化响应迅速;电磁干扰(EMI) 低。
线性稳压器和开关稳压器比较本文对线性稳压器和开关稳压器进行了比较，并介绍了在考虑能效的同时，如何相应考虑简洁性、低成本、稳定性等因素。
开关稳压器：高效但复杂开关稳压器效率高，并且能够轻松实现升压输出、降压输出和电压逆变。
目前的模块化芯片结构紧凑、性能可靠，许多供应商都有供应。
尽管开关稳压器具有许多优势，但也存在不足之处（表1）。
首先，开关稳压器属于复杂芯片，因此为确保新产品正常工作，可能需要更多的设计工作。
其次，目前的开关稳压器集成度越高，成本也越高，并且还需增大芯片尺寸。
最后，所有的高频率开关往往会产生噪声。
在高频工作模式下，开关稳压器会在输入和输出滤波器上产生电压和电流纹波，这是在设计中使用该器件所面临的主要问题。
而解决这些问题需要时间和设计技能。
线性稳压器可以解决开关稳压器的所有主要缺点。
它们简单且低成本，需要较少外部元器件，并且不会因开关产生多余的噪声。
如表 1 所示，对于恰当的应用选择这些合适的线性稳压器才是明智之举。
仅支持降压工作模式上段描述中有一关键词“恰当的应用”，那是因为线性稳压器存在局限性，这意味着它们可能不适合某些设计，但却会是另一些设计的合适之选。
例如，线性稳压器输出只能低于输入电压（“降压”）。
因为存在局限性，所以需要增加额外的电池来提高基本DC 供电电压，才能确保电压超过LDO 需要的输入电压。
每个稳压器需使用五个标称电压为1 至1.5 伏的电池，每个电池需要在其整个放电周期内确保可靠的 5 伏输出电压。
而额外增加电池的成本很快会超出使用较少电池即可运行的开关稳压器成本。
此外，额外的电池还占据了宝贵的空间。
另外还有一个问题，如果产品中的元器件需要高于所有其他元器件的电压，线性稳压器无法实现升压输出。
还有类似的问题，在某些模拟电路需要负电压的情况下，由于线性稳压器无法逆转正电源，因而无法使用。
线性稳压器的工作原理及比较线性稳压器是一种常见的电子元件，用于稳定直流电源的输出电压。
它通过调整输入电压的大小来保持输出电压的稳定性。
本文将详细介绍线性稳压器的工作原理，并与其他类型的稳压器进行比较。
一、线性稳压器的工作原理线性稳压器的核心部件是三极管。
它通过将输入电压分配给负载和稳压器来实现电压稳定。
下面是线性稳压器的工作原理：1. 输入电压：线性稳压器的输入电压通常来自交流电源或其他电源，它可以是固定的或可调节的。
2. 变压器：输入电压首先通过变压器降压，以适应稳压器的需求。
3. 整流器：变压器输出的交流电压通过整流器转换为直流电压。
4. 滤波器：直流电压通过滤波器去除电压中的脉动。
5. 三极管：滤波后的直流电压输入三极管，三极管通过调整电流来稳定输出电压。
6. 负载：输出电压连接到负载上，以提供所需的电源电压。
7. 反馈回路：线性稳压器中的反馈回路用于检测输出电压，并将信息反馈给三极管，以调整输入电压以保持输出电压的稳定性。
二、线性稳压器与其他稳压器的比较线性稳压器相对于其他类型的稳压器具有一些优点和缺点。
下面是与开关稳压器的比较：1. 效率：线性稳压器的效率较低，因为它通过将多余的电压转化为热量来稳定输出电压。
而开关稳压器通过开关电路来调整输入电压，因此效率较高。
2. 稳定性：线性稳压器的输出电压非常稳定，具有较低的噪声和纹波。
开关稳压器的输出电压可能存在一定的纹波和噪声。
3. 成本：线性稳压器的成本相对较低，因为它的设计相对简单。
开关稳压器的设计更加复杂，因此成本较高。
4. 可靠性：线性稳压器具有较高的可靠性，因为它没有复杂的开关电路。
开关稳压器可能由于开关元件的故障而导致系统失效。
5. 外部组件：线性稳压器不需要额外的外部元件，因为它的设计已经包含了所需的电路。
开关稳压器可能需要外部元件来实现稳定输出电压。
综上所述，线性稳压器是一种常见的稳压器类型，它通过调整输入电压来实现稳定输出电压。
开关式电压调节器与线性调节器的比较开关式电压调节器通常优于线性调节器，因为它们更高效，而开关拓扑结构则十分依赖输入滤波器。
这种电路元件与电源的典型负动态阻抗相结合，可以诱发振荡问题。
本文将阐述如何避免此类问题的出现。
一般而言，所有的电源都在一个给定输入范围保持其效率。
因此，输入功率或多或少地与输入电压水平保持恒定。
图1显示的是一个开关电源的特征。
随着电压的下降，电流不断上升。
图1开关电源表现出的负阻抗负输入阻抗电压-电流线呈现出一定的斜率，其从本质上定义了电源的动态阻抗。
这根线的斜率等于负输入电压除以输入电流。
也就是说，由Pin=V·I，可以得出V=Pin/I；并由此可得dV/dI=–Pin/I2或dV/dI≈–V/I。
该近似值有些过于简单，因为控制环路影响了输入阻抗的频率响应。
但是很多时候，当涉及电流模式控制时这种简单近似值就已足够了。
为什么需要输入滤波器开关调节器输入电流为非连续电流，并且在输入电流得不到滤波的情况下其会中断系统的运行。
大多数电源系统都集成了一个如图2所示类型的滤波器。
电容为功率级的开关电流提供了一个低阻抗，而电感则为电容上的纹波电压提供了一个高阻抗。
该滤波器的高阻抗使流入源极的开关电流最小化。
在低频率时，该滤波器的源极阻抗等于电感阻抗。
在您升高频率的同时，电感阻抗也随之增加。
在极高频率时，输出电容分流阻抗。
在中间频率时，电感和电容实质上就形成了一种并联谐振电路，从而使电源阻抗变高，呈现出较高的电阻。
大多数情况下，峰值电源阻抗可以通过首先确定滤波器(Zo)的特性阻抗来估算得出，而滤波器特性阻抗等于电感除以电容所得值的平方根。
这就是谐振下电感或者电容的阻抗。
接下来，对电容的等效串联电阻(ESR)和电感的电阻求和。
这样便得到电路的Q值。
峰值电源阻抗大约等于Zo乘以电路的Q值。
图2谐振时滤波器的高阻抗和高阻性振荡但是，开关的谐振滤波器与电源负阻抗耦合后会出现问题。
图3显示的是在一个电压驱动串联电路中值相等、极性相反的两个电阻。

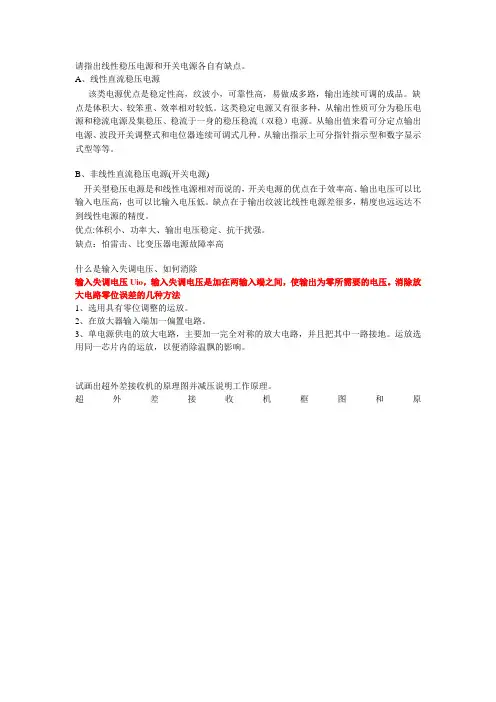

线性电源和开关电源的区别
稳压电源, 可靠性, 直流电, 稳定性
稳压电源的分类：线性稳压电源和开关稳压电源
线性稳压电源：
线性稳压电源的工作过程可简述为：将220V/50HZ的工频电网电压经过线性变压器降压以后，再经过性稳压，最后输出一个纹波电压和稳定性均符合要求的直流电压。
线性稳压电源的优点：
1、电源稳定度较高；
2、输出纹波电压较小；
3、瞬间响应速度较快；
4、线路结构简单，便于理解和维修；
5、无高频开关噪声；
6、工作可靠性高。
线性稳压电源的缺点：
1、内部功耗大、转换效率低，其转换效率只有45%左右；
2、体积大、重量重，不便于微小型化；
3、滤波效率低、必须具有较大的输入和输出滤波电容；
4、输入电压动态范围小，线性调整率低；
5、输出电压不能高于输入电压。
开关稳压电源：
开关稳压电源由全波整流器、功率开关管V、脉宽调制(PWM)控制与驱动器、续流二极管VD、储能电感和取样反馈电路等组成，实际上开关稳压电源的核心部分是一个直流变压器。
开关稳压电源的优点：
1、内部功率损耗小，转换效率高；
2、体积小，重量轻；
3、稳压范围宽，线性调整率高；
4、滤波效率大为提高，滤波电容的容量和体积大为减小；
5、电路形式灵活多样，选择余地大。
开关稳压电源的缺点：
1、开关稳压电源存在着较为严重的开关噪声和干扰；
2、电路结构复杂，不便于维修；
3、成本高，可靠性低。
什么是电源电路中的稳压器电源电路中的稳压器是一种用于稳定输出电压的电子元件。
在电源电路中，稳压器的作用是消除输入电压的波动，确保输出电压在稳定的范围内。
稳压器主要分为线性稳压器和开关稳压器两种类型，不同的稳压器适用于不同的应用场合。
一、线性稳压器线性稳压器是一种常见的稳压器类型，它通过将多余的输入电压转化为热量来实现稳定输出电压。
线性稳压器主要由三个部分组成：基准电压源、控制电路和功率放大器。
基准电压源是线性稳压器的核心部分，它提供一个稳定的参考电压。
控制电路通过与基准电压源进行比较，并根据差异来调节功率放大器的工作状态。
功率放大器的作用是根据控制电路的信号输出稳定的电压。
线性稳压器的优点是输出电压稳定性高、噪音小、响应速度快。
然而，线性稳压器的效率相对较低，且无法处理大功率的输入电压。
二、开关稳压器开关稳压器是一种较新的稳压器技术，它通过快速开关的方式将输入电压转化为高频脉冲，并经过滤波电路输出稳定的电压。
开关稳压器主要由开关器件、滤波电感、滤波电容和控制电路等组成。
开关稳压器的控制电路根据输出电压的变化来调整开关器件的导通时间，以维持输出电压的稳定。
相比于线性稳压器，开关稳压器的效率更高，能够适应大功率的输入电压，但其输出电压稳定性和噪音抑制能力稍逊于线性稳压器。
三、稳压器的应用稳压器广泛应用于各种电子设备和电路中，以确保其正常工作和保护关键元件。
以下是一些常见的应用场合：1. 电子产品：在手机、电脑、平板等电子产品中，稳压器用于提供稳定的直流电压，为各个模块供电。
2. 工业自动化：在工业控制系统中，稳压器用于提供稳定的电源电压，以确保设备的正常工作。
3. LED照明：在LED照明系统中，稳压器用于控制LED的亮度和保护LED免受电压波动的影响。
4. 电动汽车：在电动汽车的电源管理系统中，稳压器用于提供稳定的电源电压，以保证电动汽车的正常运行。
总之，电源电路中的稳压器是一种关键的电子元件，它能够稳定输出电压，确保电子设备和电路的正常工作。
线性稳压电源和开关电源有什么区别_线性稳压电源和开关稳压电源对比分析稳压电源（stabilized voltage supply）是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。
当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。
知道了什么是稳压电源，接下来跟随小编一起来了解一下什么是线性稳压电源和开关电源，那么这两个之间有什么区别呢？线性稳压电源和开关稳压电源对比分析根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。
而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。
开关电源是一种比较新型的电源。
它具有效率高，重量轻，可升、降压，输出功率大等优点。
但是由于电路工作在开关状态，所以噪声比较大。
通过下图，我们来简单的说说降压型开关电源的工作原理。
如图所示，电路由开关K（实际电路中为三极管或者场效应管），续流二极管D，储能电感L，滤波电容C等构成。
当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。
由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。
一定时间后，开关断开，由于电感L的自感作用（可以比较形象的认为电感中的电流有惯性作用），将保持电路中的电流不变，即从左往右继续流。
这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。
通过控制开关闭合跟断开的时间（即PWM——脉冲宽度调制），就可以控制输出电压。
如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量；在开关断开期间，电感释放能量，所以电感L叫做储能。
线性稳压器与开关稳压器的对比分析
一、线性稳压器和开关稳压器的不同概念
1.什么是线性稳压器?
线性稳压器使用在其线性区域内运行的晶体管或FET,从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器将输
出电压维持在其额定值上下100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为PNP.这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为200mV 左右;与之相比，使用NPN 复合电源晶体管的传统线性稳压器的压降为2V 左右。
负输出LDO 使用NPN 作为它的传递设备，其运行模式与正输出LDO 的PNP 设备类似。
2.什么是开关稳压器?
开关稳压器使用输出级，重复切换开和关状态，与能量存贮部件(电容器和感应器)一起产生输出电压。
它的调整是通过根据输出电压的反馈样本来调整切换定时来实现的。
在固定频率的稳压器中，通过调节开关电压的脉冲宽度来调
节切换定时这就是所谓的PWM 控制。
在门控振荡器或脉冲模式稳压器中，开关脉冲的宽度和频率保持恒定，但是，输出开关的开或关由反馈控制。
根据开关和能量存贮部件的排列，产生的输出电压可以大于或小于输入电压，并且
可以用一个稳压器产生多个输出电压。
在大多数情况下，在同样的输入电压和
输出电压要求下，脉冲(降压)开关稳压器比线性稳压器转换电源的效率更高。
二、线性稳压器与开关稳压器的优劣势
1.线性稳压器与开关稳压器的主要优劣势特点如下表所示：。
