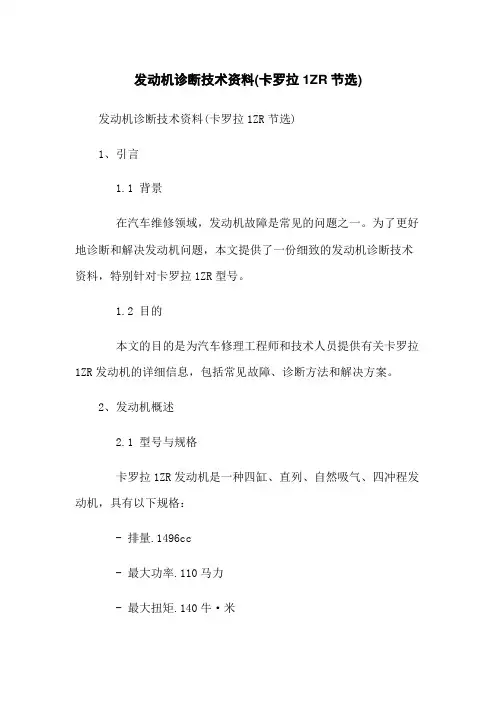

发动机诊断技术资料(卡罗拉1ZR节选) 发动机诊断技术资料(卡罗拉1ZR节选)1、引言1.1 背景在汽车维修领域，发动机故障是常见的问题之一。
为了更好地诊断和解决发动机问题，本文提供了一份细致的发动机诊断技术资料，特别针对卡罗拉1ZR型号。
1.2 目的本文的目的是为汽车修理工程师和技术人员提供有关卡罗拉1ZR发动机的详细信息，包括常见故障、诊断方法和解决方案。
2、发动机概述2.1 型号与规格卡罗拉1ZR发动机是一种四缸、直列、自然吸气、四冲程发动机，具有以下规格：- 排量.1496cc- 最大功率.110马力- 最大扭矩.140牛·米2.2 结构与原理卡罗拉1ZR发动机采用了DOHC双顶置凸轮轴设计，提供了更好的气缸门控制。
此外，该发动机还采用了电子节气门控制系统，以提高燃烧效率和燃油经济性。
3、常见故障与解决方案3.1 燃油系统故障- 故障现象：发动机无法启动或启动困难，燃油消耗过大。
- 可能原因：燃油泵故障、喷油嘴堵塞等。
- 解决方案：检查燃油泵工作状态，清洁或更换喷油嘴。
3.2 点火系统故障- 故障现象：发动机失火、失速或抖动。
- 可能原因：点火线圈故障、火花塞损坏等。
- 解决方案：检查点火线圈和火花塞，修复或更换损坏部件。
3.3 冷却系统故障- 故障现象：发动机过热、冷却液泄漏。
- 可能原因：水泵故障、冷却液管道破裂等。
- 解决方案：检查水泵运转情况，修复或更换破损部件。
4、附件- 附件1：卡罗拉1ZR发动机技术图纸- 附件2：卡罗拉1ZR发动机故障代码表5、法律名词及注释- 发动机排放标准：规定发动机废气中允许含有的有害物质的限制。
- 燃油经济性：指单位距离内发动机消耗的燃油量。
- 点火线圈：将电池供电转换成高电压，用于点火系统的发火。
- 水泵：用于循环冷却液以降低发动机温度的装置。
1．发动机概述

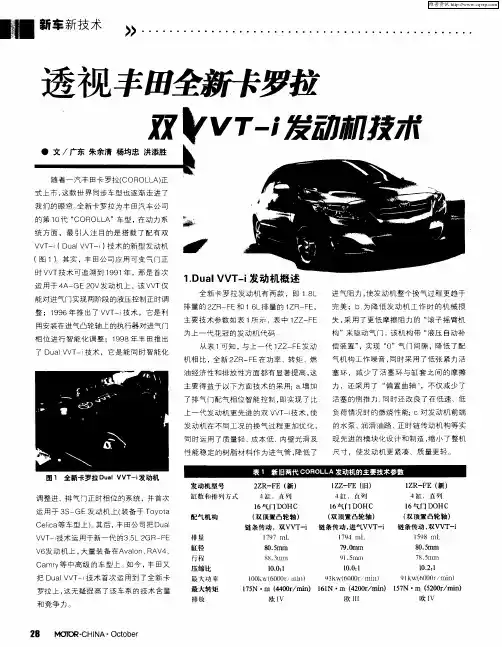

新款卡罗拉配置三款1ZR-FE、2ZR-FE、3ZR-FE发动机，参数如表1、表2所示，直列四缸分别为1.6L、 1.8L、 2.0L、 16气门、DOHC、双VVT-i、 DIS、ETCS-i汽油发动机。
1）发动机
·使用铝制缸体
·曲轴偏置
·多刺型缸套
·低张紧力的活塞环
·活塞裙部涂有树脂薄膜以减少摩擦
（2）气门机构
·采用正时链条和链条张紧器
·使用气门间隙调节器组件
·使用气门摇臂
（3）润滑系统
·可替换的机油滤清器
·次摆线齿轮式可变排量机油泵
·带有活塞机油喷嘴
（4）进排气系统
·塑料进气歧管
·电子节气门体
·三元催化器
·不锈钢排气歧管
（5）发动机控制系统
·MRE型凸轮轴位置传感器
·DIS
·ETCS-i
．双VVT-i
·启动控制（曲轴保持功能）
·制动优先系统
二、离合器
1．概述
新增离合器启动系统（EB60手动变速器）。
2．离合器启动系统
该系统阻止离合器踏板未踩下时启动启动机，如图2所示。
