双向可控硅的工作原理及原理图

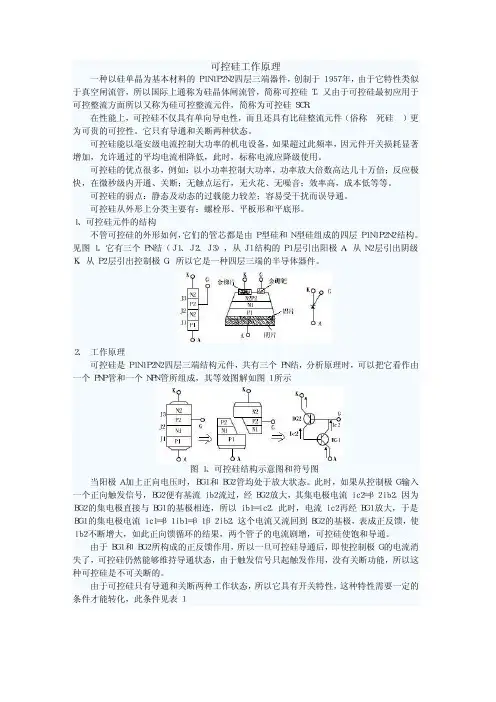

可控硅工作原理

一种以硅单晶为基本材料的Ｐ１Ｎ１Ｐ２Ｎ２四层三端器件，创制于１９５７年，由于它特性类似

于真空闸流管，所以国际上通称为硅晶体闸流管，简称可控硅Ｔ。又由于可控硅最初应用于

可控整流方面所以又称为硅可控整流元件，简称为可控硅ＳＣＲ。

在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称死硅）更

为可贵的可控性。它只有导通和关断两种状态。

可控硅能以毫安级电流控制大功率的机电设备，如果超过此频率，因元件开关损耗显著

增加，允许通过的平均电流相降低，此时，标称电流应降级使用。

可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极

快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等。

可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。

可控硅从外形上分类主要有：螺栓形、平板形和平底形。

１、可控硅元件的结构

不管可控硅的外形如何，它们的管芯都是由Ｐ型硅和Ｎ型硅组成的四层Ｐ１Ｎ１Ｐ２Ｎ２结构。

见图１。它有三个ＰＮ结（Ｊ１、Ｊ２、Ｊ３），从Ｊ１结构的Ｐ１层引出阳极Ａ，从Ｎ２层引出阴级

Ｋ，从Ｐ２层引出控制极Ｇ，所以它是一种四层三端的半导体器件。

２、工作原理

可控硅是Ｐ１Ｎ１Ｐ２Ｎ２四层三端结构元件，共有三个ＰＮ结，分析原理时，可以把它看作由

一个ＰＮＰ管和一个ＮＰＮ管所组成，其等效图解如图１所示

图１、可控硅结构示意图和符号图

当阳极Ａ加上正向电压时，ＢＧ１和ＢＧ２管均处于放大状态。此时，如果从控制极Ｇ输入

一个正向触发信号，ＢＧ２便有基流ｉｂ２流过，经ＢＧ２放大，其集电极电流ｉｃ２＝β２ｉｂ２。因为

ＢＧ２的集电极直接与ＢＧ１的基极相连，所以ｉｂ１＝ｉｃ２。此时，电流ｉｃ２再经ＢＧ１放大，于是

ＢＧ１的集电极电流ｉｃ１＝β１ｉｂ１＝β１β２ｉｂ２。这个电流又流回到ＢＧ２的基极，表成正反馈，使

ｉｂ２不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。

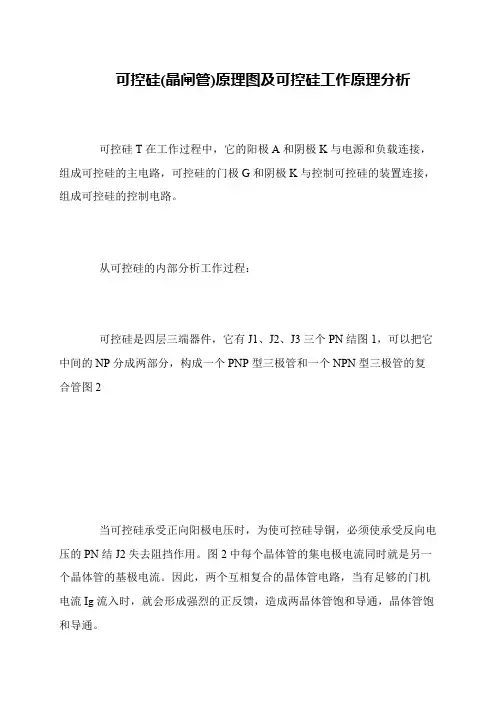

可控硅(晶闸管)原理图及可控硅工作原理分析

可控硅T在工作过程中，它的阳极A和阴极K与电源和负载连接，

组成可控硅的主电路，可控硅的门极G和阴极K与控制可控硅的装置连接，

组成可控硅的控制电路。 

从可控硅的内部分析工作过程：

可控硅是四层三端器件，它有J1、J2、J3三个PN结图1，可以把它

中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复

合管图2 

当可控硅承受正向阳极电压时，为使可控硅导铜，必须使承受反向电

压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一

个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门机

电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱

和导通。

双向可控硅MAC97A6的电路应用

家电维修 2010-08-22 00:08:15 阅读2916 评论2 字号：大中小 订阅

MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电风扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。

这种新型IC的主要特点是： （1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作； （2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长； （3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作； （4）适合开发或改造成多路家电的定时控制等。RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。其外形、引出脚排列及各脚功能如图1所示。 工作原理

典型应用电路如图2所示（ [url=/ad/ykkz/fsdlkz.rar]点击下载原理图[/url] ）。市电220V由C1、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电风扇不转。若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，分别触发双向晶闸管VS1－VS3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动定时时间选择键SB2，定时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种定时时间，共有0.5、l、2、4小时和不定时5种工作方式供选择。当定时时间一到，IC内部的定时电路停止工作，相应的定时指示管熄灭 同时IC的11－13脚也无控制信号输出，双向晶闸管VS1－VS3截止，从而导致风扇自动停止运转；在风扇不定时工作时，欲停止风扇转动，只要按动一下复位开关SB1，所有指示灯熄灭，电源被切断，风扇停转；如欲启动风扇，照上述方法操作即可。 元器件选择与制作 图中除降压电容C1用优质的CBB-400V聚苯电容；泄放保护电阻R1用1W金属膜电阻或线绕电阻外，其余元器件均为普通型。电阻为1/8W；电解电容的耐压值取10V－16V，C1取值范围为0.47u－lu之间；稳压管VD9为5V－6V/1W,可选用ZCW104（旧型号为ZCW21B）硅稳压管；VS1－VS3为1A/400V小型塑封双向晶闸管，可选用MAC94A4型或MAC97A6型；L为电抗器，可以自制，亦可采用原调速器中的电抗器；SB1－SB4为轻触型按键开关（也叫微动或点动开关），有条件的可采用导电橡胶组合按键开关。电路焊接无误，一般不用调试就能工作。 改装方法 该电路对所有普通风扇都能进行改装。将焊接好的电路板装进合适的塑料肥皂盒或原调速器盒中，将原分线器开关拆除不用，留出空余位置便于安装印制板电路。一般风扇用电抗器均采取5挡。不妨利用其中①、③、⑤挡，将强风（第1挡）、中风（第2挡）弱风（第3挡）分别接到电抗器的各挡中。若有的调速器中无电抗器，风扇电机则是采取抽头方式改变风速的，同样将三种风速分别接至分线器的三极引线中。在改装中特别要注意安全，印制板上220V交流电源接线端及所有导电部位应与调整器盒的金属件严格隔离。改装完毕，可用测电笔碰触调速器有否漏电。否则应进一步采取绝缘措施。通电试验时，用万用表DC10V档测C2两端电压应为5V－6V之间，若不正常，应重点检查整流稳压电路，然后再分别按动SB1－SB4开关，观察各路指示管VD1－VD8应按对应的选择功能发光或熄灭，风扇也应同步工作于不同状态。

双向可控硅的工作原理及原理图

关键字：双向 可控硅 工作原理

双向可控硅的工作原理

1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成

当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。

由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。

由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化

2,触发导通

在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。

一、可控硅的概念和结构？

晶闸管又叫可控硅。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。
